21.6. Фильтр тонкой очистки топлива (двухсекционный)

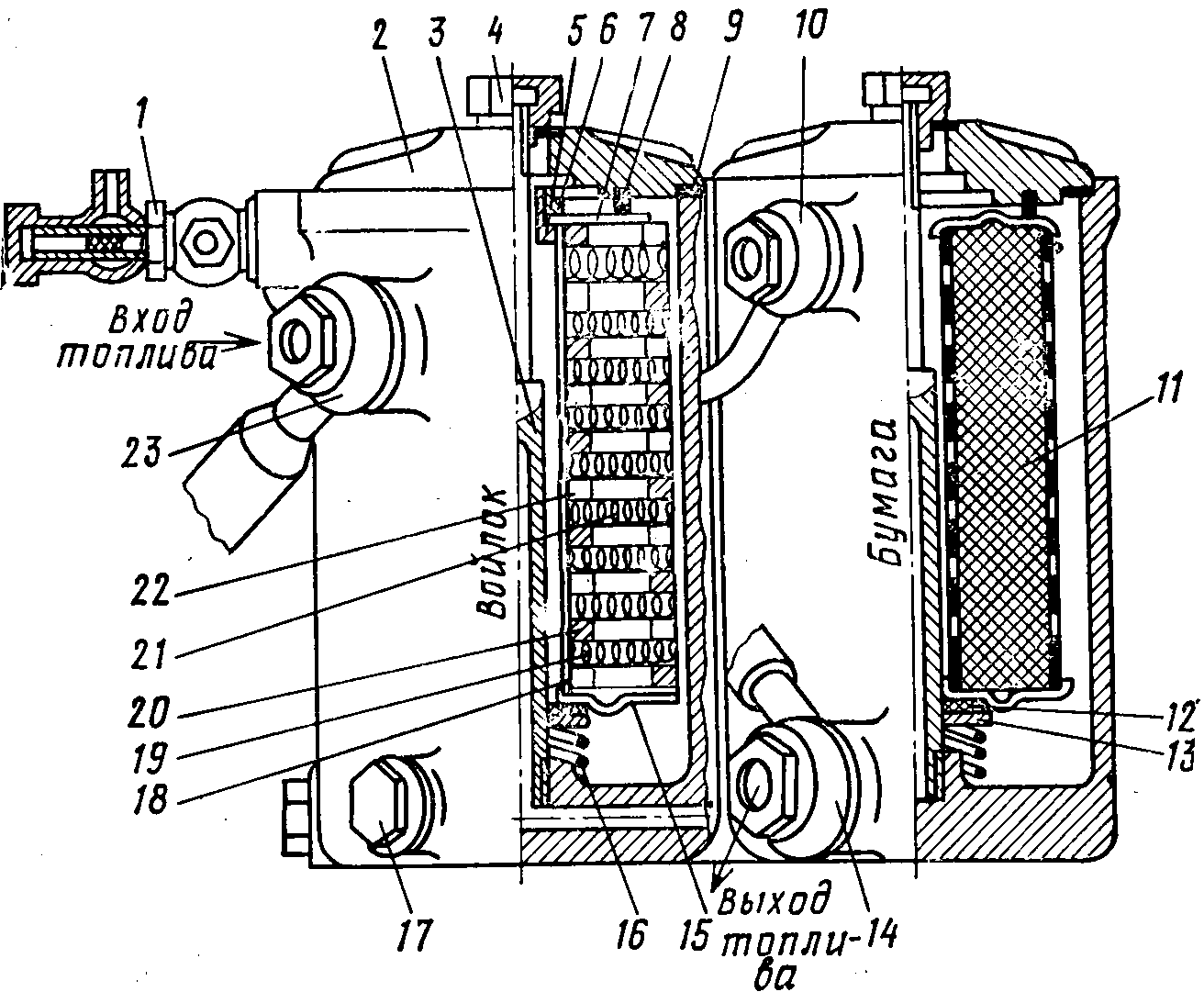

Фильтр тонкой очистки (рис. 186) служит для очистки топлива от механических примесей и отвода воздуха, попавшего в топливную систему. Он расположен между блоками цилиндров двигателя. Топливный фильтр состоит из двухсекционного корпуса, войлочного и бумажного фильтрующих элементов 21 и 11, крышек 2, притянутых к корпусу с помощью стержней 3 и гаек 4.
Войлочный фильтрующий элемент состоит из припаянной к уплотняющей пластине 15 металлической сетки 18 с надетым на нее капроновым чехлом и набором войлочных фильтрующих пластин 19, разделенных входными 22 и выходными 20 проставками. Набор пластин и проставок прижат к уплотняющей пластине 15 нажимной пластиной 7 и стягивающей гайкой 6. Гайка навернута на резьбу втулки 5, которая впаяна в верхний конец сетки 18.
Рис. 186. Фильтр тонкой очистки (двухсекционный):
1 — корпус обратного клапана; 2 — крышки; 3 — стержень; 4, 6 — гайки; 5 —втулка; 7 — нажимная пластина; 8, 12 — уплотнительные кольца; 9 — прокладка; 10 — угольник выпуска воздуха и излишков топлива из секции; 11 — бумажный фильтрующий элемент; 13 — шайба; 14 — угольник отвода очищенного топлива; 15 — уплотняющая пластина; 16 —пружина; 17 — пробка слива конденсата; 18 — металлическая сетка; 19— войлочная фильтрующая пластина; 20 — выходная проставка; 21 — войлочный фильтрующий элемент; 22 — выходная проставка; 22 — входная проставка; 23 — угольник подвода топлива к фильтру
Бумажный фильтрующий элемент выполнен в виде цилиндра, закрываемого с торцов металлическими крышками. Через поры элемента топливо проходит от наружной поверхности к центру и далее по внутренней полости стержня в канал на выход из фильтра.
Полости фильтрованного и нефильтрованного топлива разобщены уплотнительными кольцами 8 и 12, расположенными на стержнях и крышках фильтра.
Обратный клапан фильтра выполнен в виде шарика с пружиной. При достижении давления в фильтре 0,02—0,05 МПа (0,2—0,5 кгс/см2) клапан открывается и воздух с излишками топлива перепускается в топливный бак.
Промывка фильтра тонкой очистки топлива
Инструмент, принадлежности и эксплуатационные материалы: ключ 14—17, вороток, удлинитель, сменная головка 22 (в ящике механика-водителя), шприц (на днище среднего отделения, справа), проволока KOI (в ящике для запчастей и инструмента), ведро (под левым сиденьем в десантном отделении), салфетка, бензин-растворитель или дизельное топливо, ветошь.
Закрыть топливный кран 25 (рис. 90). Вывернуть болты крепления крышки люка 2 (рис. 95) над двигателем и открыть крышку.
Для разборки и промывки топливного фильтра необходимо:
отвернуть гайку 4 (рис. 186) стяжного стержня 3 первой секции с войлочным фильтрующим элементом (на корпусе фильтра надпись ВОЙЛОК), снять крышку с уплотнительным кольцом S, фильтрующий элемент 21, уплотнительное кольцо 12 с шайбой 13 и пружиной 16;
промыть фильтрующий элемент и снятые со стержня детали в чистом керосине или дизельном топливе;
сжать элемент на величину, ослабляющую затяжку стягивающей гайки, и отвернуть ее, снять нажимную пластину и поочередно снять с сетки фильтра входную проставку, войлочную фильтрующую пластину, выходную приставку и так далее, замечая те стороны фильтрующих пластин, которые до разборки соприкасались с входными проставками; чехол с сетки элемента не снимать;
промыть сетку с чехлом и проставки в чистом керосине или дизельном топливе;
слить топливо из корпуса фильтра, отвернув пробку 17, и протереть внутреннюю полость секции чистой салфеткой;
тщательно промыть каждую фильтрующую пластину в двух сменах керосина или дизельного топлива с последующим их отжатием.
Собирать войлочный элемент в такой последовательности: надеть на сетку с чехлом входную проставку, фильтрующую пластину (той же стороной к входной проставке, которой она с ней соприкасалась до разборки), выходную проставку, фильтрующую пластину (той же стороной к последующей входной проставке, которой она с ней соприкасалась до разборки) и так далее, пока не наберется полный пакет. При сборке следить за тем, чтобы выступы, расположенные по наружным диаметрам проставок, находились в одной плоскости (в одну линию вдоль элемента). Если собранный элемент после промывки будет недостаточно плотным, то добавить в него дополнительно пластины и проставки в том же порядке, как собирался пакет;
надеть нажимную пластину и окончательно собранный пакет туго затянуть гайкой;
проверить пригодность уплотнительного кольца 12, надеть на стержень пружину 16, шайбу 13, кольцо 12 и фильтрующий элемент стяжной гайкой вверх;
проверить пригодность уплотнительного кольца 8 и прокладки 9 под крышкой 2, поставить крышку на место и закрепить ее гайкой 4.
Отвернуть гайку стяжного стержня второй секции с бумажным фильтрующим элементом (на корпусе фильтра надпись БУМАГА), снять крышку, фильтрующий элемент, уплотнитель-ное кольцо с шайбой и пружину.
Заменить бумажный фильтрующий элемент (замена не позже чем через 800—960 ч работы двигателя). Промыть в чистом керосине или дизельном топливе снятые детали, протереть чистой салфеткой внутреннюю полость второй секции.
Проверив годность уплотнительных колец 8 и 12, собрать секцию, установив новый фильтрующий элемент любым торцом к крышке фильтра.
Открыть топливный кран 25 (рис. 90).
Завернуть пробку 17 (рис. 186) сливного отверстия и убедиться в отсутствии течи топлива из-под крышек, гаек стяжных стержней и пробки сливного отверстия, прокачав систему топ-ливоподкачивающим насосом.
Закрыть крышку люка над двигателем и закрепить ее.
