Состав станции аис: антенна gnss, антенна укв, основной блок, пульт управлення и отображения информации, комплект принадлежностей для установки.
На нижеприведенных рисунках показаны приборы станции АИС-ТРАНЗАС
Рис. 1 Основной блок

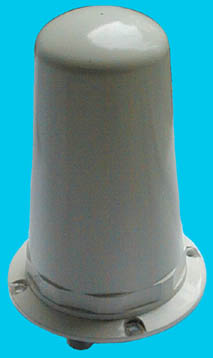

Рис. 2 VHF антенна

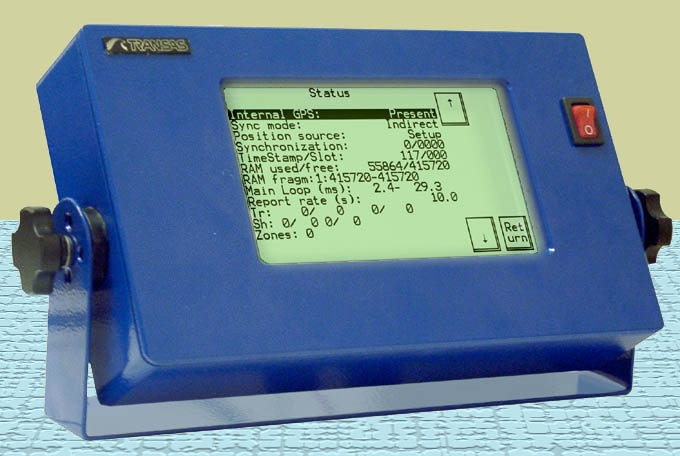

Рис. 3 Пульт управления и отображения (ПУО)

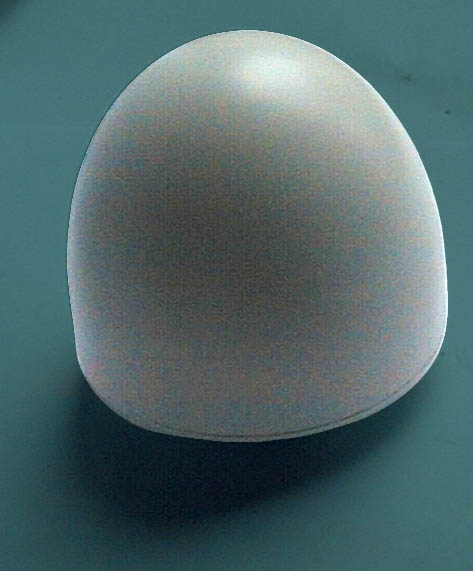

Рис. 4. Комбинированная антенна GPS /GLONASS
.
Рис. 5. Антенна GPS.
.
Основной блок (см. рис.6) состоит из:
контроллера;
приемника GPS/GLONASS;
двух приемников TDMA АИС;
одного приемника DSC;
одного передатчика (общего для TDMA АИС и DSC);
антенного переключателя;
блока питания.
.
Рис.6 Функциональная схема основного блока
Контроллер.
Контроллер предназначен для обеспечения логического управления станцией АИС. Он состоит из узла центрального процессора, двух периферийных контроллеров, сигнального процессора и логической матрицы.
Приемник tdma аис.
Модуль приемника АИС осуществляет усиление, фильтрацию и демодуляцию модулированных радиосигналов по двум каналам TDMA, причем в этих каналах возможен прием сигналов с сеткой частот в 25 и 12.5 кГц .
Принятый антенной радиосигнал через антенный переключатель поступает на ПАВ-фильтр, где происходит предварительная частотная селекция рабочего диапазона частот АИС(156.025-162.025 МГц). Далее профильтрованный сигнал поступает на усилитель радиочастоты (УРЧ), в котором осуществляется требуемое усиление, необходимое для правильного функционирования дальнейших узлов схемы. Усиленный радиосигнал после УРЧ подвергается дополнительной частной селекции во втором фильтре на ПАВ. После частотной селекции мощность сигнала делится на три разветвителем и поступает на смесители первой промежуточной частоты каналов TDMA и DSC. В качестве гетеродинных частот смесителей радиочастоты выступают выходные сигналы синтезаторов, которые перестраиваются по команде контроллера АИС. Частоты синтезаторов устанавливается таким образом, чтобы обеспечить на выходе смесителей полезный частотный отклик на центральной частоте 20 МГц. Описанные выше узлы схемы конструктивно размещаются в одном отсеке приемного модуля. Далее сигнал первой промежуточной частоты каждого из каналов приема направляется через ключи на кварцевые фильтры, которые обеспечивают требуемую избирательность приемников по каналам 25 и 12.5 кГц. После кварцевых фильтров сигнал первой промежуточной частоты дополнительно усиливается, чтобы скомпенсировать потери в предшествующих узлах радиотракта. Затем сигнал первой промежуточной частоты переносится на вторую промежуточную частоту, ограничивается и демодулируется. Все эти операции производятся на основе микросхемы смесителя-демодулятора второй промежуточной частоты. С выхода демодулятора демодулированная низкочастотная поднесущая масштабируется операционным усилителем, после которого сигнал приобретает требуемое смещение и амплитуду. Помимо частотной демодуляции принятого радиосигнала микросхема смесителя-демодулятора обеспечивает оценку его мощности, по которой компаратор вырабатывает сигнал занятости радиоканала.
