- •Введение
- •Лабораторная работа № 1 Определение скорости перерождения и степени тридимитизации кварцитов в процессе обжига
- •Основные понятия
- •Кремнезем и его полиморфные превращения
- •Методика проведения работы
- •Определение истинной плотности образцов
- •Результаты взвешиваний и расчетов истинной плотности кварцитов
- •Основные понятия
- •Методика проведения работы
- •Метод падающего шара (метод Стокса)
- •Метод вращающегося цилиндра
- •Метод растяжения стеклянного образца
- •Описание установки
- •Методика проведения работы
- •Значения цены деления шкалы окуляра в плоскости объекта
- •Результаты опыта и расчетов
- •Лабораторная работа № 4 Исследование склонности расплавов к стеклообразованию
- •Основные понятия
- •Составы и температуры эвтектик в некоторых бинарных и тройных системах
- •Методика проведения работы
- •Лабораторная работа № 5 Изучение системы с ограниченной взаимной растворимостью компонентов в жидкой фазе
- •Основные понятия
- •Методика проведения работы
- •Составы смесей
- •Лабораторная работа № 6 Кинетика гетерогенных процессов, протекающих при синтезе силикатных материалов
- •Основные понятия
- •Методика проведения работы
- •Расчет состава исходной смеси
- •Соотношения компонентов
- •Результаты опыта и расчетов
- •Лабораторная работа № 7 Кинетика спекания смесей на основе стекла
- •Основные понятия
- •Методика проведения работы
- •Составы спекаемых смесей
- •Результаты опыта и расчетов
- •Лабораторная работа № 8 Расчетные методы построения кривых ликвидуса
- •Основные понятия
- •Методика проведения работы
- •Расчет кривых ликвидуса по уравнению Шредера-Ле-Шателье
- •Расчет кривых ликвидуса по уравнению Эпстейна - Хоуленда
- •Примеры решения задач
- •Результаты расчетов
- •Задачи для самостоятельного решения
- •Двухкомпонентные системы
- •Библиографический список
- •Физическая химия тугоплавких неметаллических и силикатных материалов
- •308012, Г. Белгород, ул. Костюкова, 46.
Кремнезем и его полиморфные превращения
Наиболее практически важным оксидом кремния является диоксид или кремнезем – SiО2. Кремнезем образует много различных модификаций - в настоящее время известно более девяти кристаллических форм SiО2 и три вида кремнеземистого стекла.
Условная
однокомпонентная диаграмма состояния
системы SiO2,
построенная Феннером и уточненная
последующими исследованиями, приведена
на рис. 1.1. На диаграмме Феннера представлены
только основные формы SiO2,
встречающиеся в обычных условиях в
природных и технических продуктах. Как
видно из диаграммы, SiO2
образует три главные кристаллические
модификации: кварц, тридимит и кристобалит,
каждая из которых в свою очередь
имеет несколько разновидностей -
модификаций второго порядка:

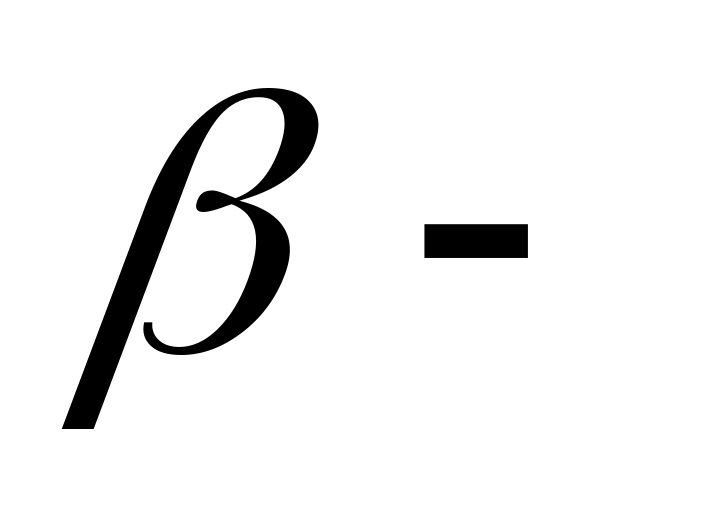

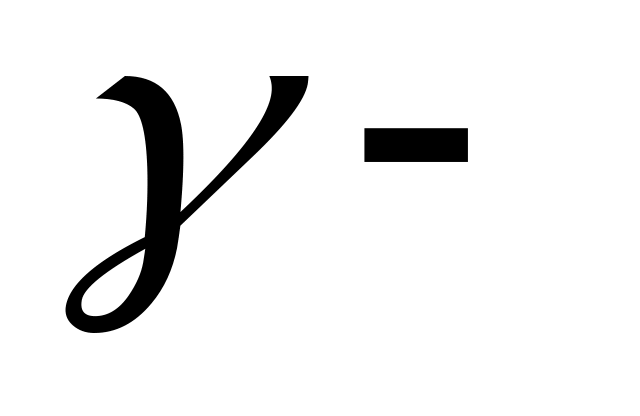

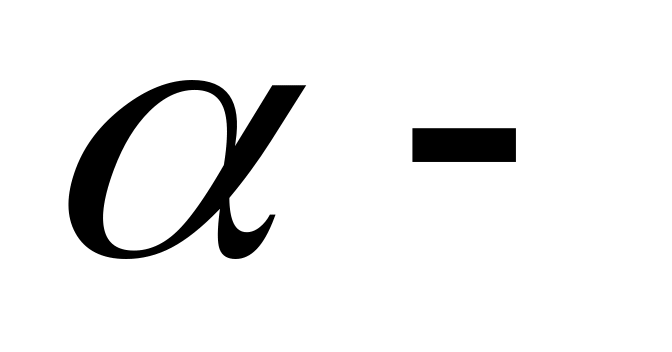

и
кварц;
,
,
тридимит;
,
кристобалит.
Все
модификации SiО2
могут быть разделены на две группы. К
первой группе относятся модификации,
имеющие при нормальном давлении
температурные области устойчивого
стабильного состояния (сплошные
линии на диаграмме). Сюда относятся
кварц
(устойчив до 573°С),
кварц
(573...870°С),
тридимит
(870... 1 470°С),
кристобалит
(1 470... 1 728°С) и выше 1 728°С кремнеземистый
расплав (SiО2).
Ко второй группе относятся модификации,
которые имеют только области неустойчивого
метастабильного состояния (пунктирные
линии на диаграмме). Это
кристобалит
(метастабилен ниже 230°С),
тридимит
(120... 163°С)
тридимит
(ниже 120°С), неустойчивой метастабильной
формой является также кремнеземистое
стекло, получаемое при переохлаждении
расплава.

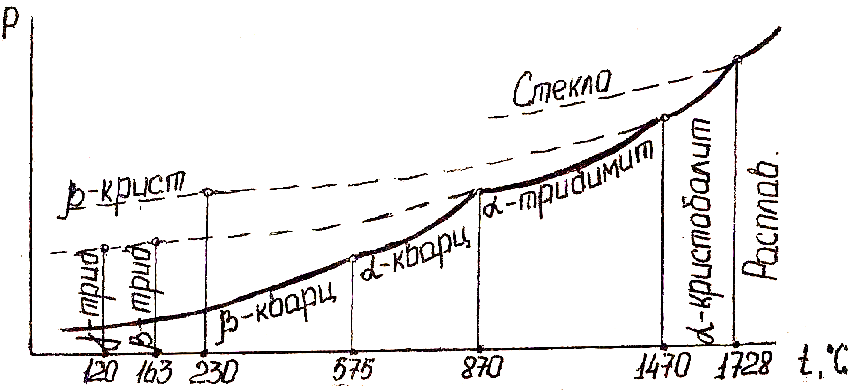

Рис.
1.1. Условная диаграмма состояния
однокомпонентной системы SiO2
(по
Феннеру)

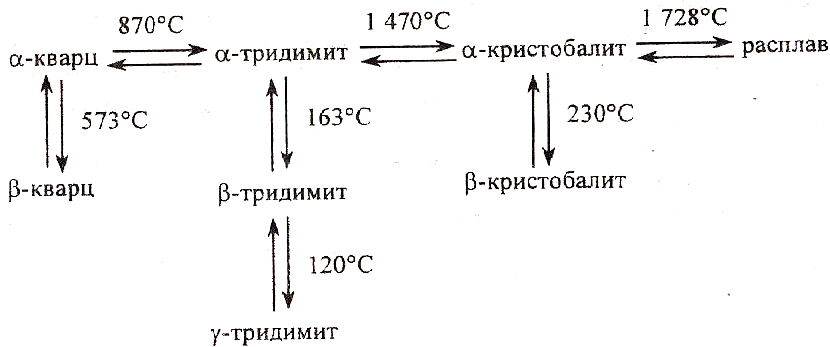

Последовательность фазовых переходов в системе SiO2 в равновесных условиях удобно представить схематически:
Как
видно из схемы, все указанные превращения
являются энантиотропными
(т.е.
обратимыми), однако характер этих
превращений при изменении температуры
различен. Превращения в пределах основной
формы, т.е.

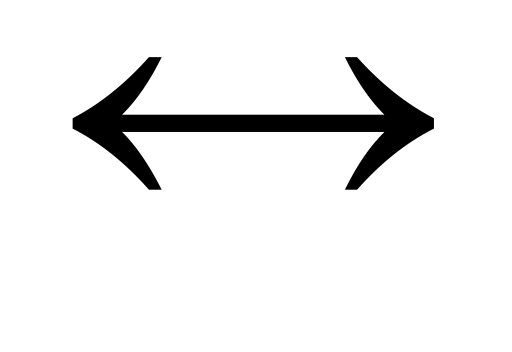

кварц
кварц,
тридимит
тридимит
тридимит
и
кристобалит,
происходят легко и быстро, что объясняется
сходством структуры модификаций второго
порядка одной и той же формы. В
противоположность этому, превращения
между главными модификациями, т.е.
превращения
кварц
тридимит
кристобалит,
протекают с трудом и очень медленно,
поскольку это связано с глубокой
перестройкой структуры и значительной
затратой энергии на перестройку.
Превращения между главными модификациями SiО2 значительно ускоряются в присутствии некоторых добавок, называемых минерализаторами. В качестве минерализаторов могут применяться, например, соединения щелочных и щелочноземельных металлов. В частности. Феннер при изучении диаграммы состояния применял в качестве минерализатора вольфрамат натрия Na2WO4.2H2О. Механизм действия минерализаторов до конца еще не выяснен. По-видимому, на определенном этапе взаимодействия с SiО2 они способствуют образованию жидкой фазы, которая растворяет неустойчивую в данном температурном интервале фазу и выделяет устойчивую, менее растворимую фазу. По некоторым данным, минерализаторы могут ускорять фазовые превращения и в отсутствие жидкой фазы за счет внедрения катионов-минерализаторов в решетку основного вещества и "расшатывания" его структуры. Следует особо подчеркнуть, что указанная на диаграмме последовательность фазовых превращений реализуется только в равновесных условиях. На практике же для данной системы, так же как и для многих других силикатных систем, характерными являются значительные отклонения от равновесных состояний, что проявляется в существенном изменении последовательности фазовых превращений при изменении температуры по сравнению с превращениями, указанными на диаграмме. Причиной этих отклонений является медленное превращение главных полиморфных модификаций SiО2, а также высокая вязкость кремнеземистого расплава. Эти факторы обусловливают, в частности, склонность отдельных модификаций в системе SiО2 фиксации в метастабильном состоянии, Это объясняет наличие во многих природных и технических кремнеземистых продуктах метастабильных в обычных условиях тридимита и кристобалита, а также кремнеземистого стекла, которые могут существовать в неравновесном состоянии в нормальных условиях сколько угодно долго.
