2.2. Факторы, влияющие на аэродинамические характеристики самолета

Влияние выпуска закрылков. На самолете применяются щелевые закрылки, которые отклоняются на углы _з = 25° (ИЛИ 20?) ± 2 (Т/О (взлет).) и _з = 42° ± 1 (LDG) и предназначены для улучшения посадочных характеристик самолета (рис. 2.2.).

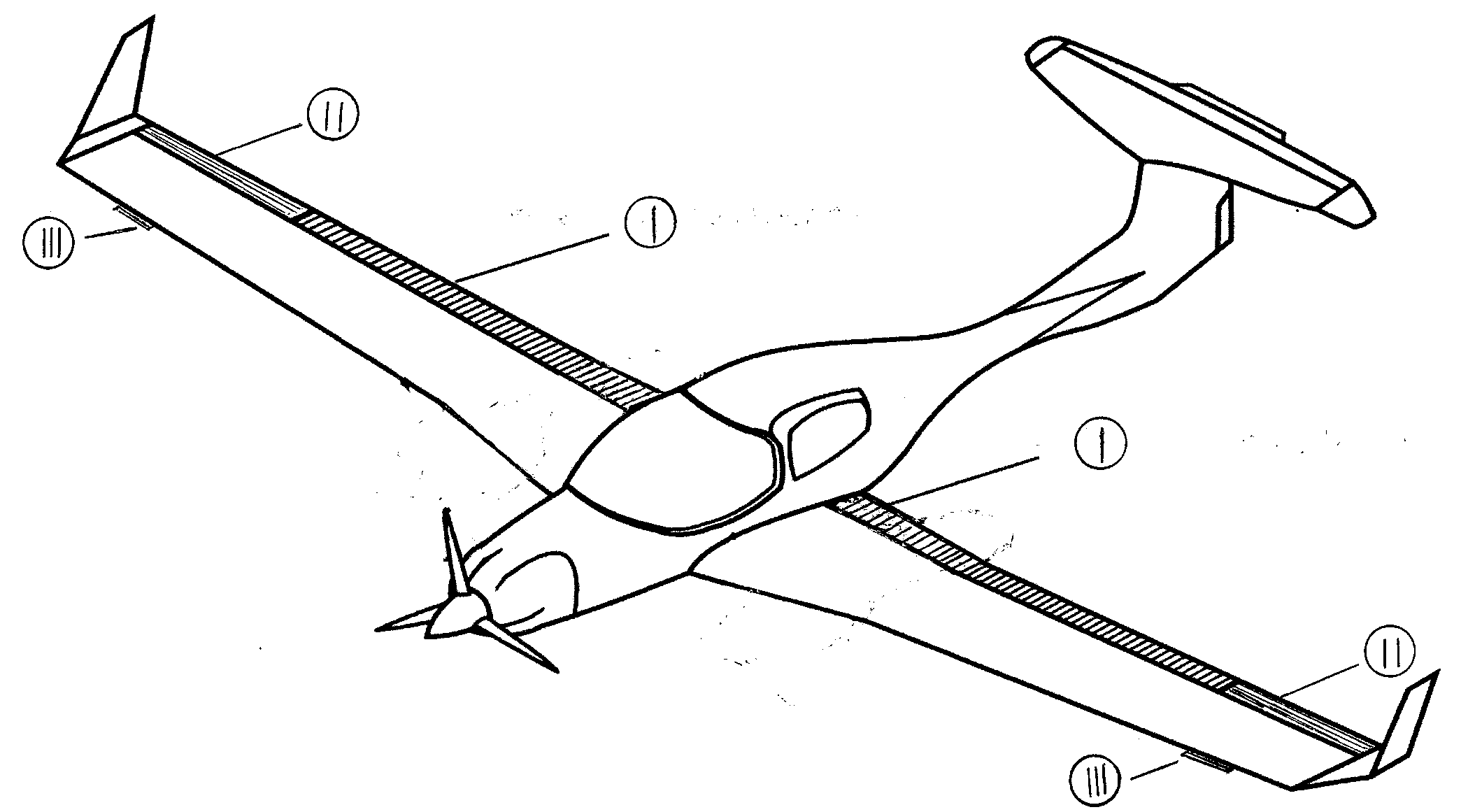

Рис. 2.2. Расположение на крыле:

I — Закрылков II — элеронов III — турбулизаторов

На взлете закрылки отклоняются в положение Т/О (взлет).

Если при убранных закрылках пилот выведет самолет на большие углы атаки, произойдет срыв потока из-за большого перепада давления по хорде крыла, и самолет может свалиться (рис. 2.3, а). При выпущенных закрылках обеспечивается равномерное распределение давления по поверхности крыла и плавное обтекание потоком воздуха (рис. 2.3, б). При выпуске закрылков центр давления смещается назад, что наряду с ростом подъемной силы Y₂ вызывает появление дополнительного пикирующего момента. Сопротивление крыла увеличивается, причем в процентном отношении быстрее, что приводит к уменьшению аэродинамического качества.

а б

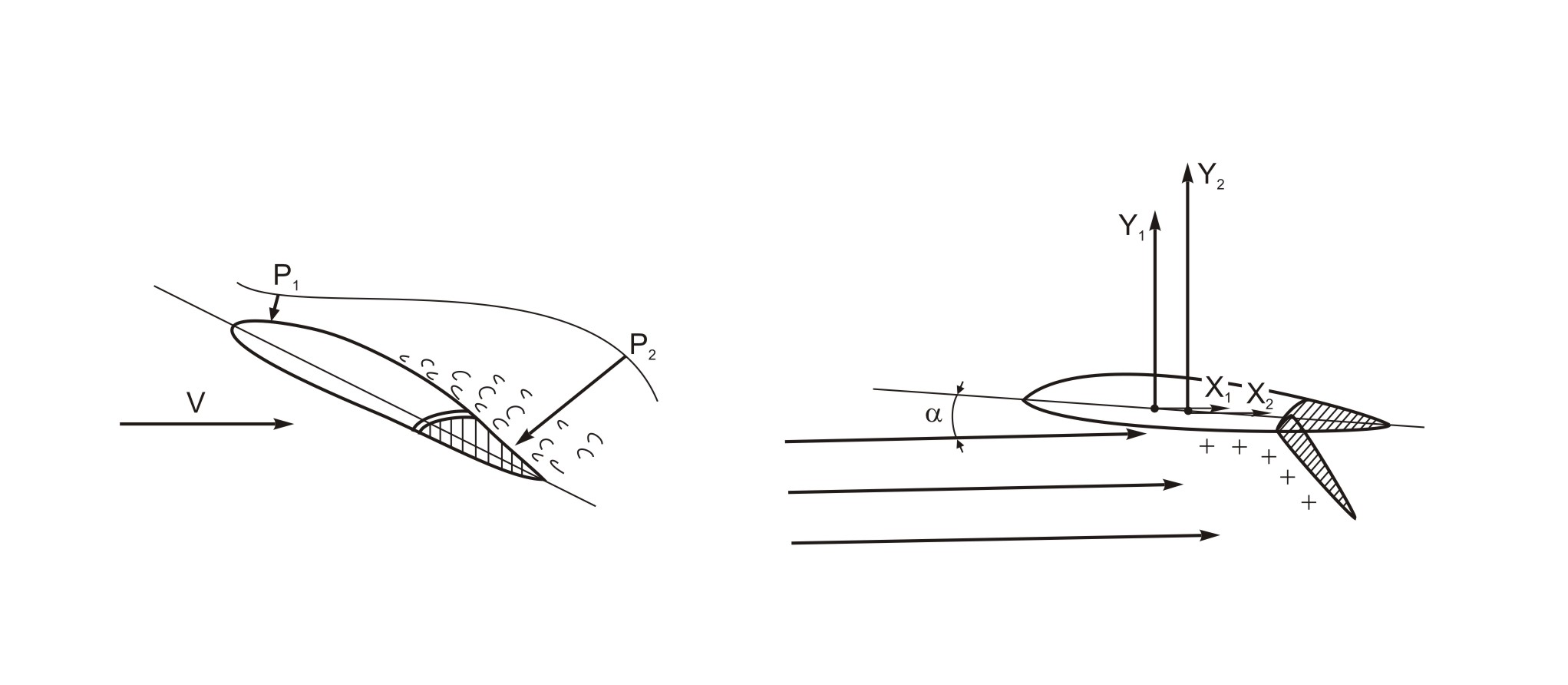

Рис. 2.3. Работа крыла с убранными (а) и выпущенными (б) закрылками

При выпуске закрылков в посадочное положение аэродинамические характеристики изменяются следующим образом (рис. 1.6):

– _кр уменьшается, в основном за счет увеличения кривизны профиля при выпуске закрылков;

– ₀ уменьшается, так как полученную за счет выпуска закрылков подъемную силу можно уменьшить до нуля переводом самолета на меньшие углы атаки;

– c_x увеличивается. Увеличение лобового сопротивления самолета за счет отклонения закрылков приводит к сокращению стадий выравнивания и выдерживания, а значит, уменьшает посадочную дистанцию;

– c_y увеличивается на всех углах атаки, вследствие увеличения кривизны профиля крыла (см. рис. 2.4,). Кривая c_y = f() смещается вверх, при этом c_y max также возрастает. За счет роста c_y на любом угле атаки уменьшаются скорость на глиссаде ( ), посадочная скорость и длина пробега самолета. Если c_y max увеличивается, то скорость сваливания уменьшается. Так, если полетная масса самолета составляет 1280 кг, то для полета с убранными закрылками V_S = 66 узлов, для _з Т/О (взлет) V_S  = 62 узла, а для _з = 42 (LDG) V_S  = 60 узлов, соответственно для полетной массы самолета 1080 кг соответственно – 60, _з =  Т/О V_S = 56 узлов, а для _з = 42 (LDG) V_S = 57 узлов;

– К_max уменьшается, так как при выпуске закрылков лобовое сопротивление растет быстрее, чем подъемная сила.

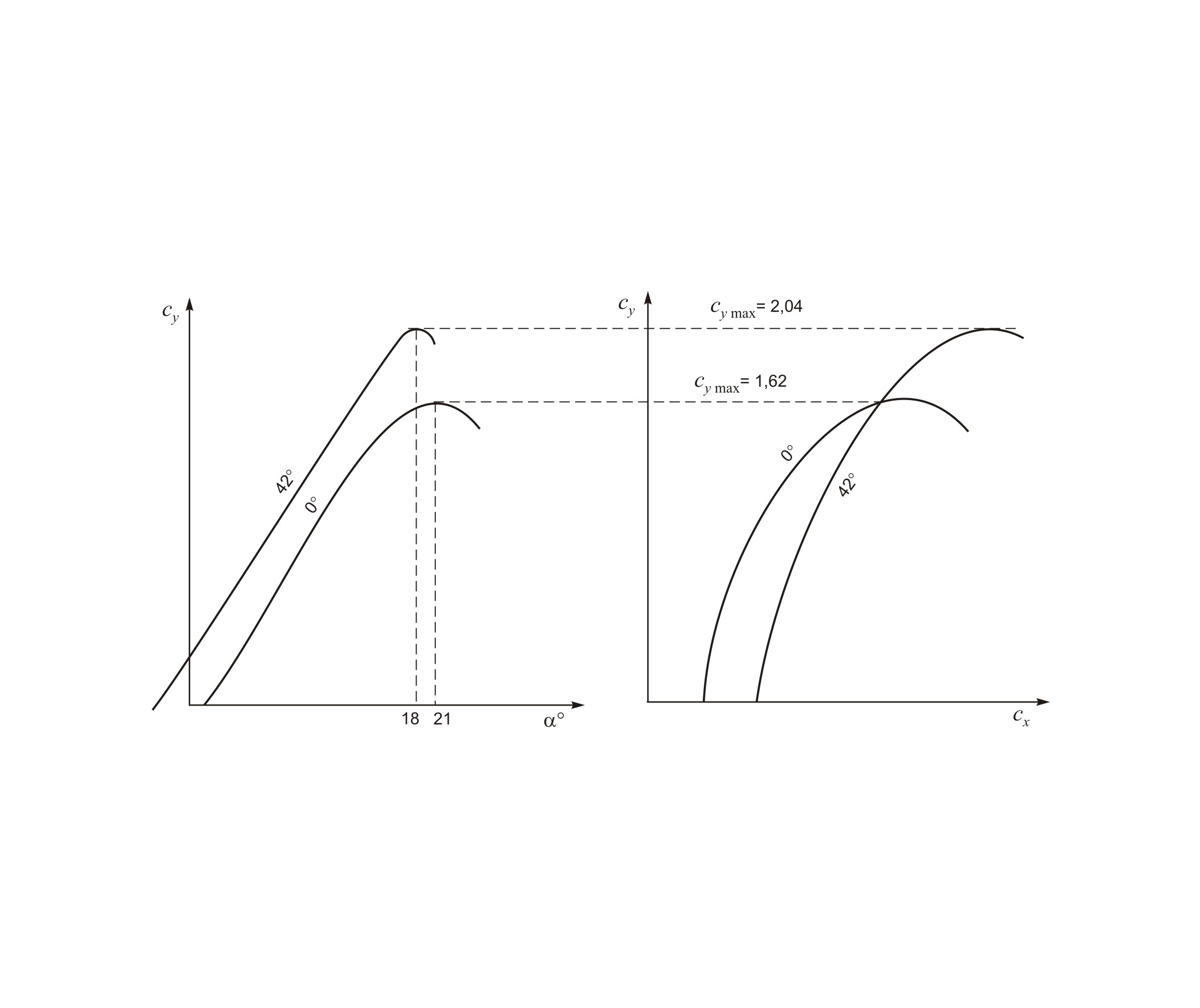

Рис. 2.4. Влияние закрылков на аэродинамические характеристики

Влияние близости земли. В процессе выравнивания и выдерживания при отклоненных закрылках сказывается влияние экрана земли, что выражается в образовании воздушной подушки под крылом (рис. 2.5).

Вблизи от земли

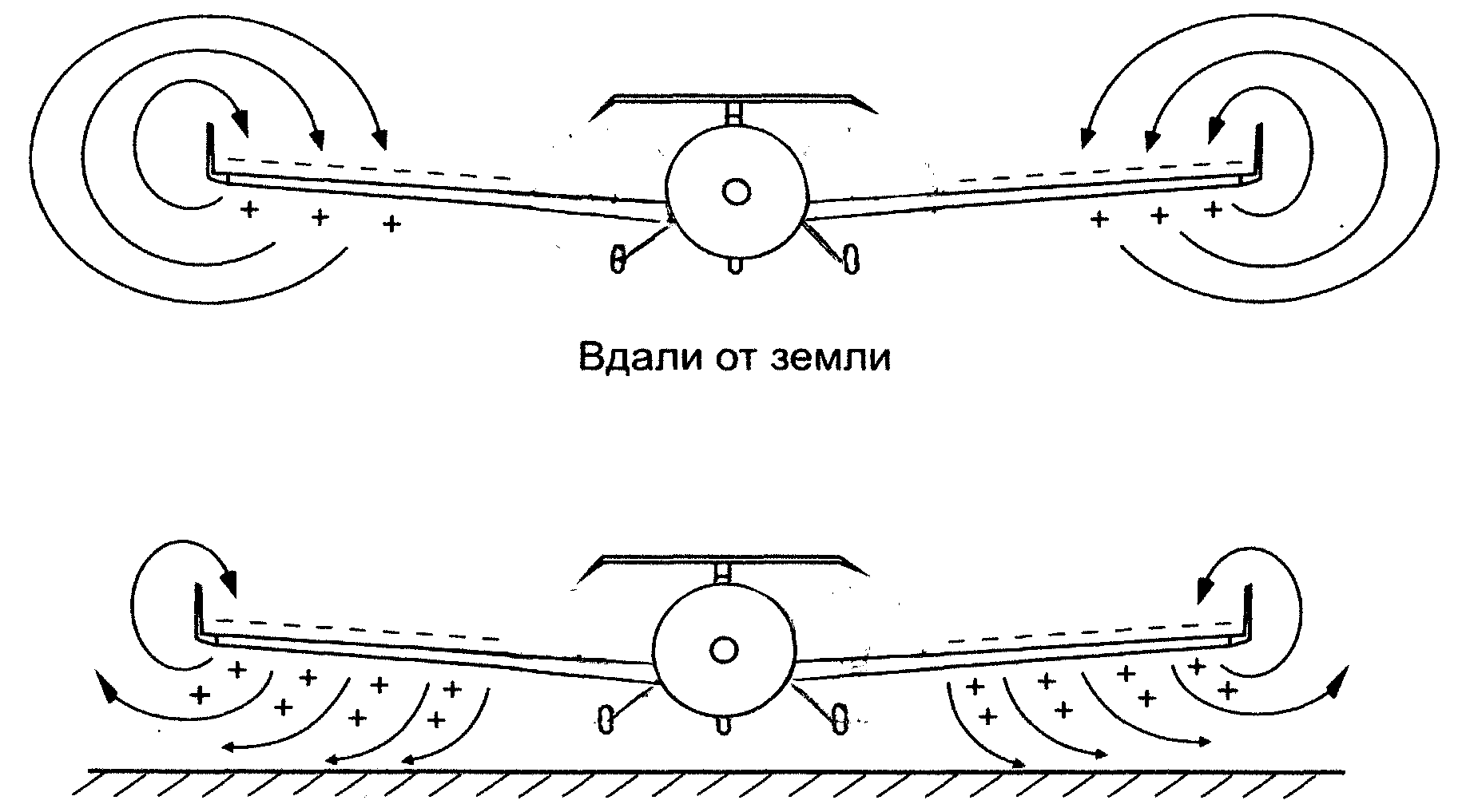

Рис. 2.5. Распределение вихрей вдали от земли и вблизи земли

При движении самолета вблизи поверхности земли часть вихрей не может перетекать через торец крыла с нижней поверхности на верхнюю, это увеличивает перепад давления под и над крылом, что приводит к росту подъемной силы самолета.

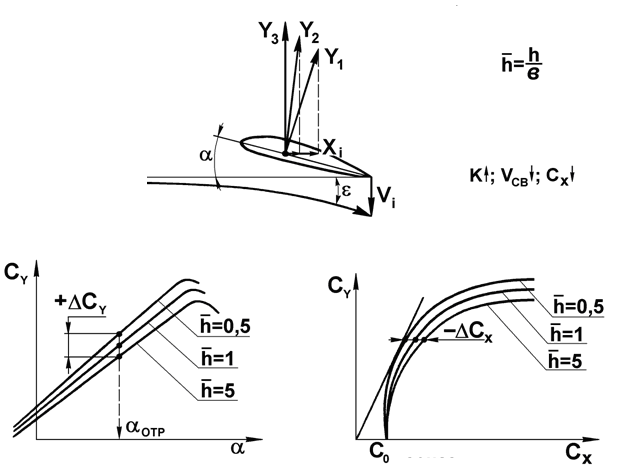

Рис. 2.6. Влияние близости земли на аэродинамические характеристики

При движении самолета вблизи земли скос потока, вызванный крылом, уменьшается. Индуктивное сопротивление, которое пропорционально величине скоса, также уменьшается (рис. 2.6). Уменьшение индуктивного сопротивления и увеличение подъемной силы приводят к увеличению максимального качества на 2-3 единицы. Влияние экрана земли зависит от расстояния между крылом самолета и земной поверхностью, и величина прироста коэффициента подъемной силы (c_y) оценивается в зависимости от отношения расстояния от задней кромки средней аэродинамической хорды до земли к ее величине ( ).

После отрыва самолета на малых скоростях в процессе набора высоты исчезает влияние экрана земли, увеличивается лобовое сопротивление, подъемная сила падает, возможна просадка самолета.

Влияние работы воздушного винта. В наборе высоты и при работе двигателя на номинальном режиме коэффициент подъемной силы по сравнению с планированием увеличивается на 26–28 %, качество увеличивается на 11–13 % за счет обдувки крыла винтами с большей скоростью, чем скорость полета. Поляра самолета и зависимость c_y = f () с учетом обдувки изменяют положение в системе координат (рис. 2.7).

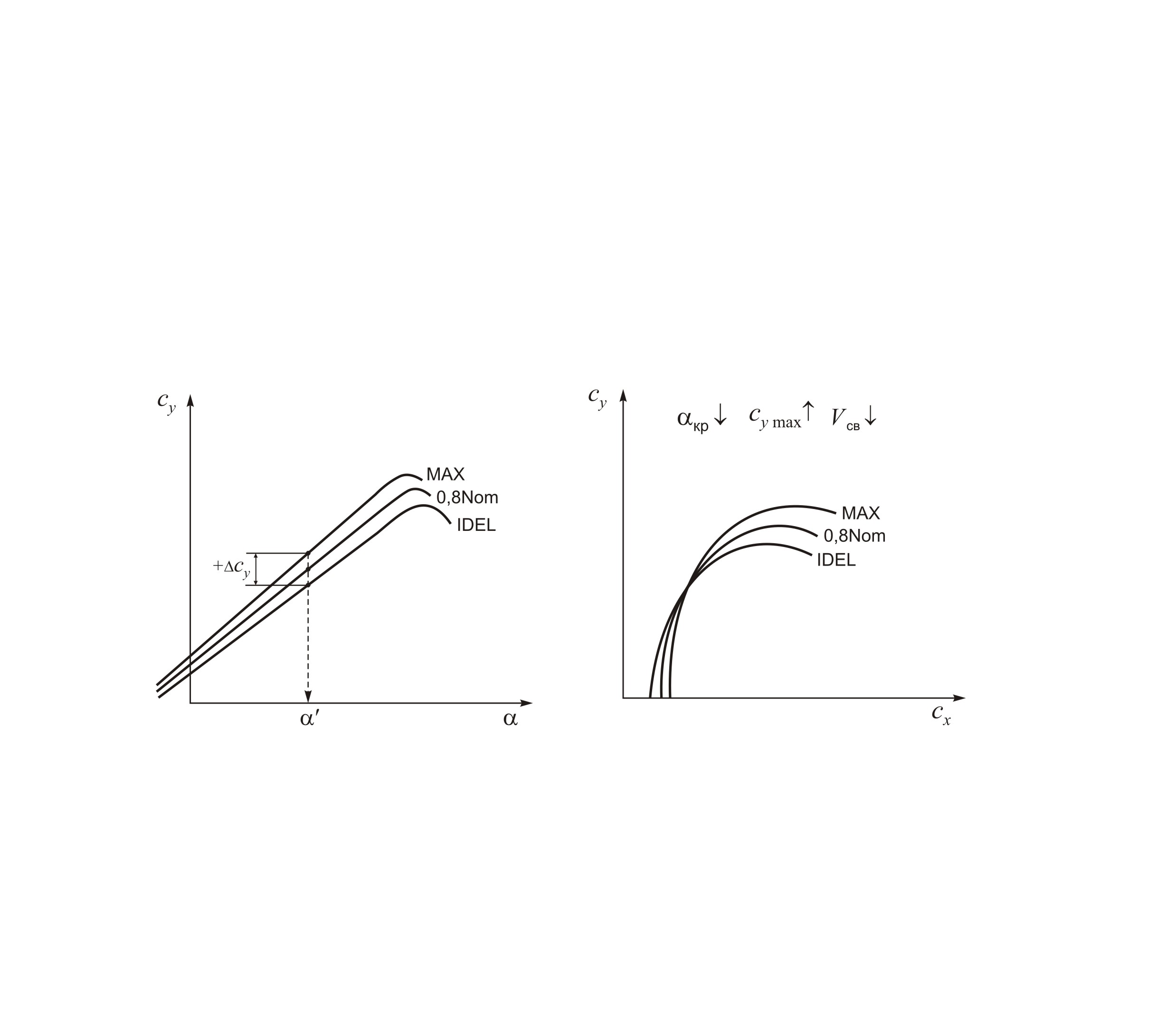

Рис. 2.7. Влияние работы винта на аэродинамические характеристики

Увеличение и уменьшение подъемной силы крыла за счет обдувки необходимо учитывать при изменении режима работы силовой установки, особенно после пролета препятствий на взлете, при уходе на второй круг, перед приземлением самолета. Пилот не должен допускать резкой уборки режима, так как это может привести к просадке самолета, столкновению с препятствиями, грубому приземлению. Критический угол атаки при увеличении режима двигателя незначительно уменьшается из-за больших скоростей обтекания.
