Конструктивно принимаем ø 6 а – II c шагом 300 мм
В верхней части тело ростверка армируем конструктивно Ø 5 Вр – I с шагом 100.
Расчёт фундаментов по оси д

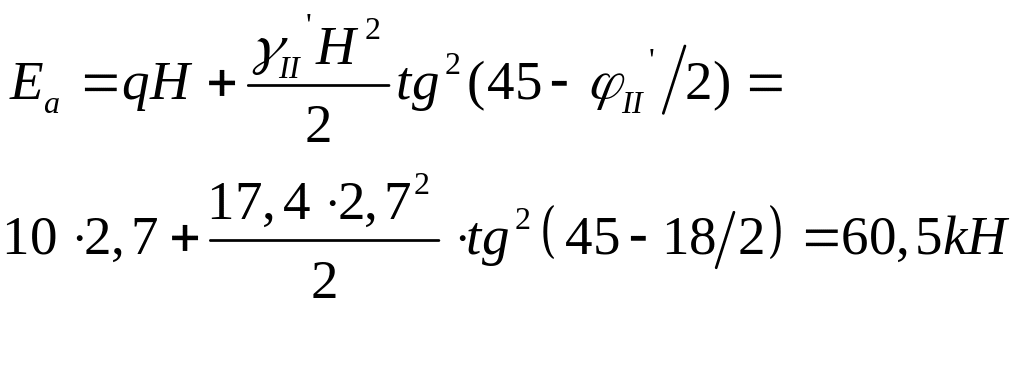

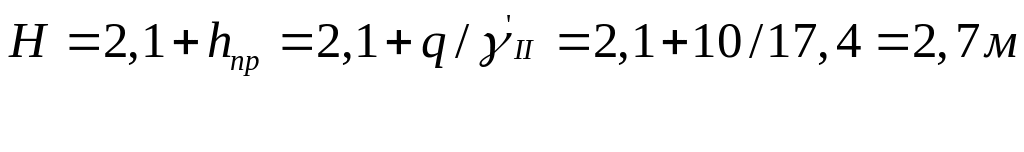

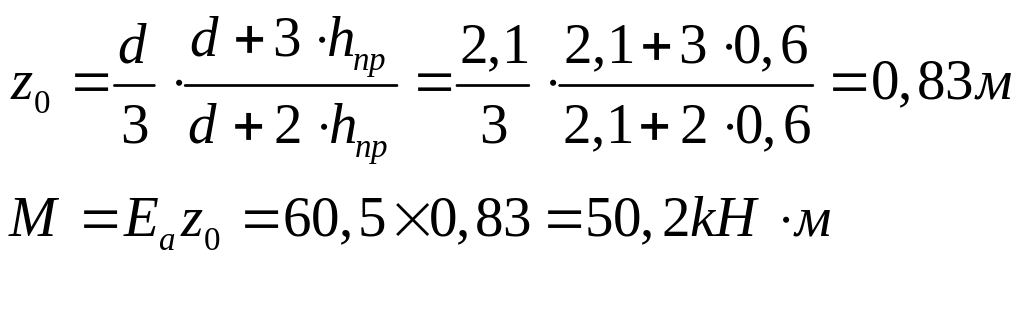

При ведении расчётов данного фундамента необходимо учитывать моменты которые возникают от активного горизонтального давления грунта на тело фундамента. При этом следует учитывать возможную временную нагрузку на поверхности грунта вблизи фундамента от подвижной транспортной нагрузки и складируемого материала на период строительства интенсивностью q = 10 kH/м2 см. [11]. Обычно, эту нагрузку приводят к слою грунта высотой hпр.
Рис. 6
Подберём сечение стержней рабочей арматуры стен на 1 погонный метр:

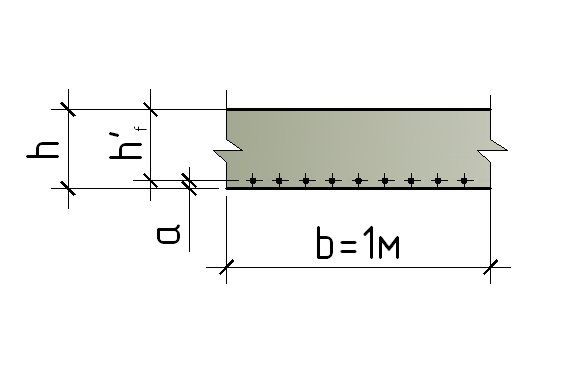

Рис. 7
Принимаем арматуру класса А-III c Rs=355МПа.
Бетон класса прочности на сжатие B15 c Rb = 8,5 МПа
h = 400 мм
Защитный слой а = 30 мм, тогда h’f = 370 мм, b=1000мм

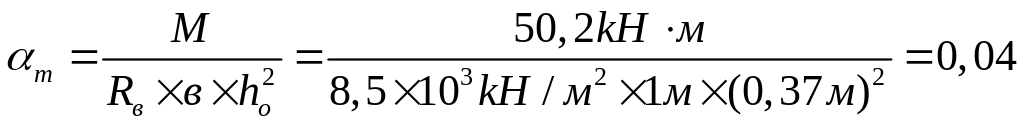

Вычислим значение
:
При

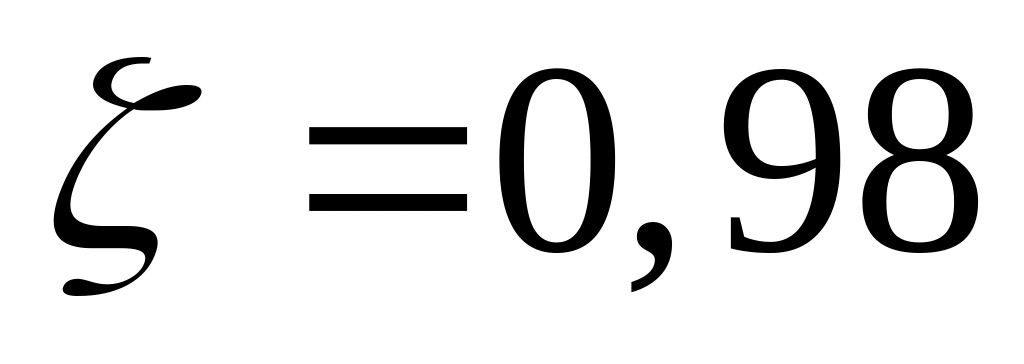

находим:

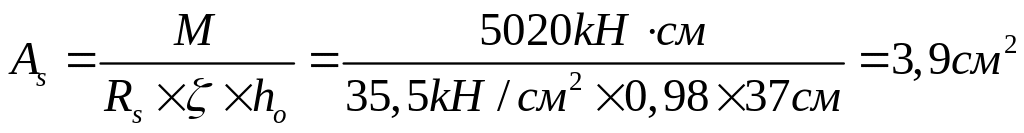

На каждом метре стены при шаге 200 мм располагаются 6 стержней с общей требуемой площадью As = 3,9 см2, окончательно принимаем рабочую арматуру А – III Ø 10 мм с шагом 200 мм.
Армируем фундаменты по оси Д сварными каркасами из стержневой арматуры класса А – III Ø 10 мм с шагом 200 мм в двух направлениях общей площадью А = 4,71 см на 1 погонный метр фундаментов.

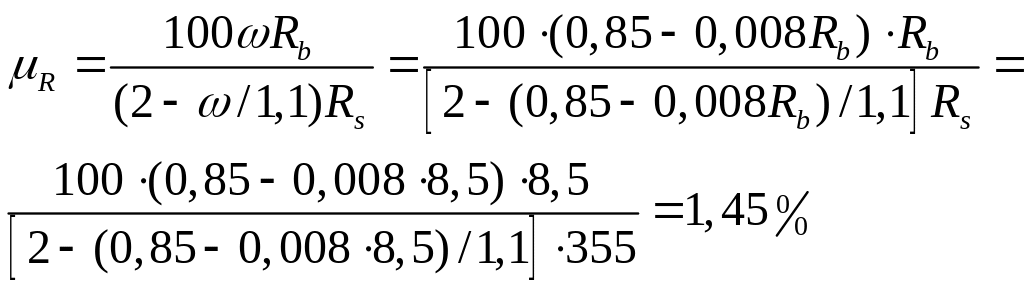

Определим максимальный процент армирования

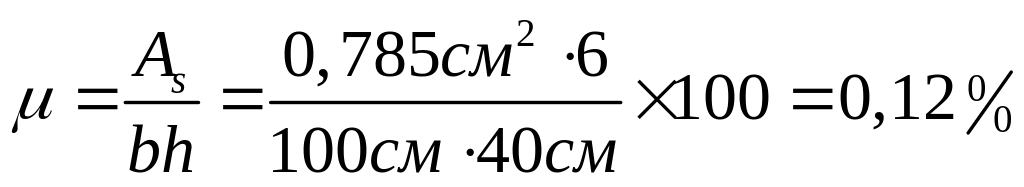

Фактический процент армирования
Список использованных источников
1. СП 50-102-2003. Проектирование и устройство свайных фундаментов.- М.:2004.
2. СНиП 2.02.03-85. Свайные фундаменты.- М.:Стройиздат, 1987
3. СНиП 2.02.01-83*. Основания зданий и сооружений. – М., 1983. 4. СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты.-М.:Стройиздат, 1987.
5. СНиП 2.03.01-84* Бетонные и железобетонные конструкции. Госстрой СССР. – М.: ЦИТП Госстроя СССР, 1989. – 88 с.
6. СНиП 2.01.07-85. Нагрузки и воздействия. Нормы проектирования.-М.:Стройиздат, 1987.
7. ГОСТ 5180-84. Грунты. Методы лабораторного определения физических характеристик. – М., 1984.
8. ГОСТ 25100-95. Грунты. Классификация – М., 1995.
9. Байков В.Н., Сигалов Э.Е. Железобетонные конструкции: Общий курс. – М.: Стройиздат. 1991. – 767 с.
10. Бондаренко В.М., Суворкин Д.Г. Железобетонные и каменные конструкции: Учебник. М.: Высш. шк.. 1987. – 384 с.
11. Алексеев В.М., Калугин П.И. Проектирование оснований и фундаментов: Учебное пособие. Воронеж: Издательство ВГУ 2001. – 528 с.
