Порядок выполнения работы.

1.Получить инструктаж по Т.Б.

2. Собрать схему согласно приложению.

3. В произвольном масштабе начертить схему однолинейную

с указанием мест установки монтажных элементов.

Вывод:

Контрольные вопросы:

1.Для какой цели устанавливают вводные и выводные распределительные устройства?

2.Назначение питающей сети.

3. Назначение групповой сети.

Предмет: «Техническая эксплуатация и обслуживание электрического и электромеханического оборудования»

Лабораторно-практическая работа №2 «Составление схемы монтажа проводки электроосвещения»

Цель работы:

1.Приобретение навыков по составлению схемы осветительной сети.

2.Научиться составлять схемы внутрицеховых сетей освещения.

Краткие теоретические сведения.

Осветительные электрические установки состоят из питающих и распределительных сетей, распределительных щитов, коммутирующей и распределительной аппаратуры с источником света(светильников).

Электрическое снабжение осветительных установок чаще всего осуществляется от внешней четырехпроходной сети трехфазного тока напряжением 380\220 В , идущей от питающих шин ближайшего трансформатора.

Рис.1 Схема трехфазного трансформатора с отходящими от него проводами.

Питающие кабели присоединяют к внутренним электрическим сетям с помощью вводных распределительных устройств (ВРУ).

Трехфазную линию, у которой нулевой провод заземлен, называют четырехпроводной линией с глухозаземленной нейтралью. Другие системы питания осветительных установок применяются значительно реже.

Электрические приемники расположенные в помещении разделены на группы. К каждой группе от группового щитка проложена отдельная линия, которая называется линией групповой связи.

Линии идущие от вводных устройств до групповых щитков, составляют питающую сеть. Линии соединяющие групповые щитки освещения со светильниками, входят в групповую сеть.

В жилых домах групповые щитки рассчитаны на присоединение 2-3 линий связи обеспечивающие электрическое питание осветительных и бытовых приборов.

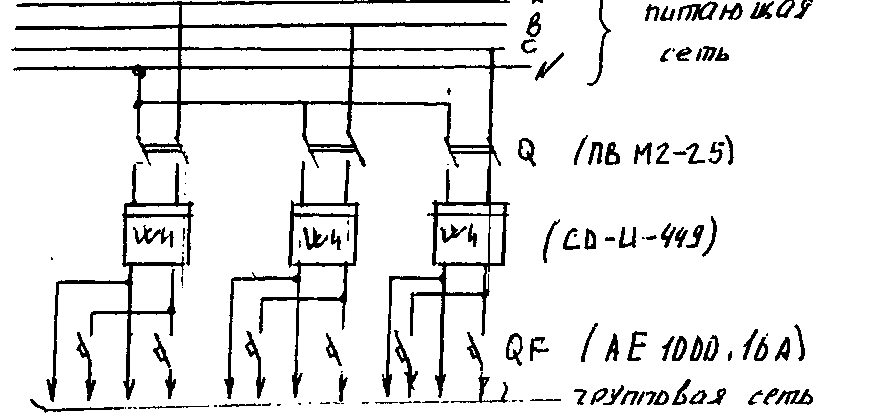

Рис.2 Электрическая схема этажного учетного щитка ЩУЭ-4.

Количество электрических приемников составляющих одну группу зависит от потребляемой мощности и от других обстоятельств.

Деление на группы позволяет более равномерно распределить нагрузку между элементами сети и надежнее осуществить защиту электрических цепей от короткого замыкания и перегрузок.

В случае короткого замыкания в одной из линий она автоматически отключается, в то время как другие продолжают работать. Таким образом осуществляется избирательная (селективная) защита – каждый автомат свою зону.

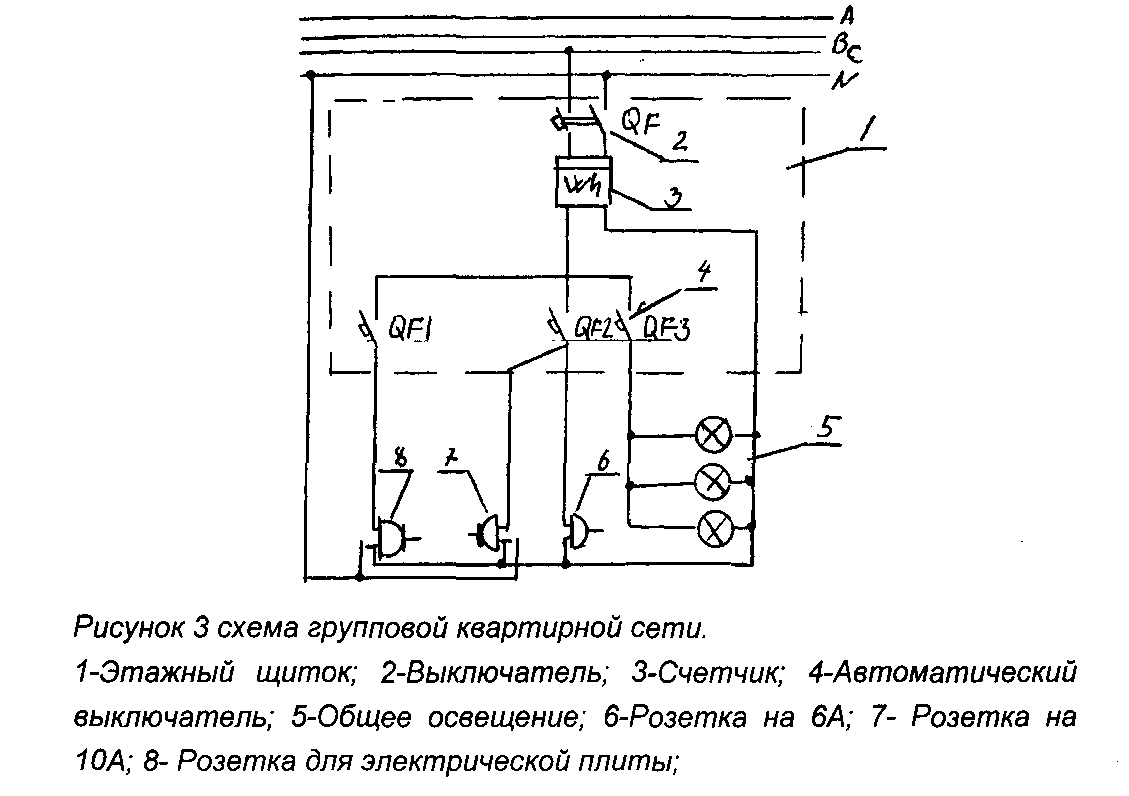

Розетки 7 и8 с тремя выводами позволяющие подключить фазный провод, рабочий нулевой, защитный нулевой.

Схемы электроосветительных установок выполняют на строительных планах, дающих представление об их размерах и форме, о расположении оконных и дверных проемах.

На планах принято выполнять схемы в однолинейном исполнении.

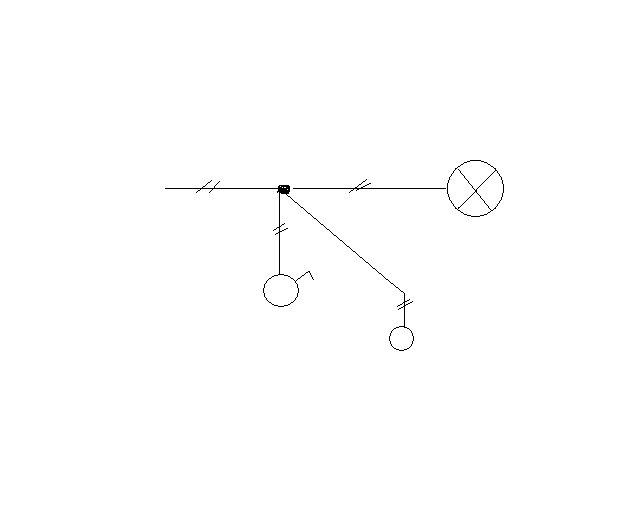

Все линии связи идущие в одном направлении изображают одной линией, а количество нанесенных на линию под углом 45⁰ показывают сколько линий входит в группу.

Рис.4 Однолинейная электрическая схема освещения
