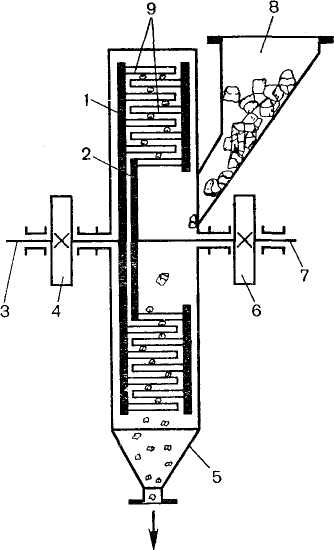

5. Дезинтегратор

Дезинтегратор конструктивно отличается от дисмембратора тем, что его рабочие части состоят из двух входящих друг в друга, вращающихся со скоростью до 1200 об/мин в противоположном на­правлении дисков (1) и (2) с пальцами (9). Каждый диск (ротор) закреплен на отдельных валах (3) и (7), которые приводятся во вращение от индивидуальных электродвигателей через шкивы (4) и (6). Материал подается в машину сбоку через воронку (8) вдоль оси дисков, отбрасывается к периферии, подхватывает­ся пальцами и, подвергаясь многочисленным ударам, измельчается и удаляется через разгрузочную ворон­ку (5) в нижней части корпуса.

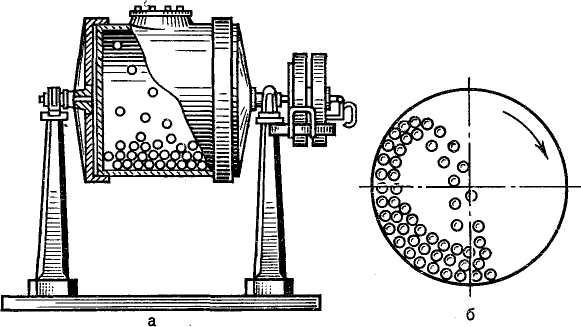

6. Шаровая мельница

В химико-фармацевтической промышленности для тонкого измельчения наиболее широко применяются шаровые мельницы периодиче­ского действия. Они представляют собой (рис. 7.7) пустотелый вращающийся барабан, в который через люк с плотно прижатой к барабану специальной ско­бой-крышкой загружают измельчаемый материал и мелющие тела — стальные шары диаметром от 25 до 150 мм (приблизительно на 40—45% объема бара­бана). Наилучший эффект измельчения в шаровых мельницах достигается, когда скорость вращения (чис­ло оборотов барабана) является оптимальной и соот­ветствует определенному режиму ее работы

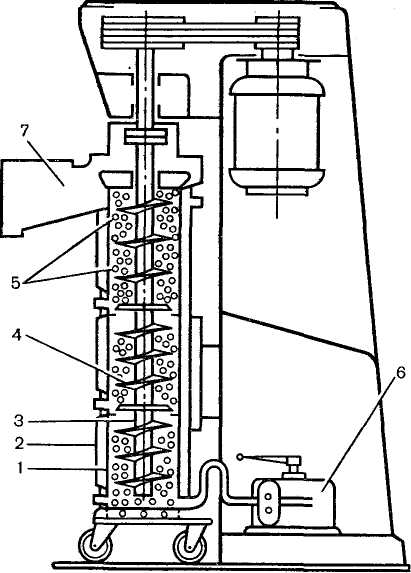

7. Вертикальная шаровая мельница

Она представляет собой вертикальный цилиндриче­ский сосуд (1) с рубашкой (2) для водяного охлаж­дения или нагрева. В цилиндре размещен ротор, состоящий из вала (3) с насаженными на него дис­ками (4). Цилиндр заполнен шариками (5) диамет­ром 0,8—2 мм из базальта или кварцевого стекла. Измельчаемый продукт с помощью насоса (6) по­дается через нижнее отверстие в цилиндре. При вра­щении ротора твердые частицы материала измельча­ются в результате трения о мелющие тела и друг о друга. Готовый продукт выходит через патрубок (7) в верхней части цилиндра.

8. Мельница «Эксцельсиор»

Основной деталью являются два вертикально ус­тановленных диска. Вращается обычно один из них. Поверхность дис­ков имеет режущие или ударные выступы той или иной конструкции. Исходный материал поступает в просвет между дисками, где он измель­чается.

Одной из наиболее простых дисковых мельниц является мельница типа «Эксцельсиор», широко применяющаяся в фармацевтическом про­изводстве. В мельнице диски установлены вертикально. Один диск неподвижный, другой вращается со скоростью 250—300 об/глин. Поверхность дисков покрыта мелкими зубцами, расположенными по окружности в таком порядке, чтобы зубцы движущегося диска попада­ли в промежутки между зубцами неподвижного диска. Помимо истира­ния, к раздавливающему эффекту присоединяется срезывающее дейст­вие от острых зубцов. Производительность при диаметре дисков 400 мм до 50 кг/ч.
