З А Д А Н И Е

на расчетно-графическую работу по основам гидравлики и гидропривода

специальность «Механизация сельского хозяйства»

В А Р И А Н Т 10

Задача 1.

О пределить результирующую силу избыточного давления на плоскую ломаную стенку шириной b, глубина воды Н₁ и Н_2. Построить эпюру давления воды на стенку, найти координаты точки приложения результирующей силы. Задачу решить двумя способами – аналитическим и графическим.

Варианты	1	2	3	4	5	6	7	8	9	10
b, м	4	2	8	6	4	2	8	6	5	3
Н1, м	1	1,2	1,4	2	1,6	1,5	1,6	3	2,5	1
Н2, м	1	1,4	2	2	2,2	3	1,6	3	2,5	1

Задача 2

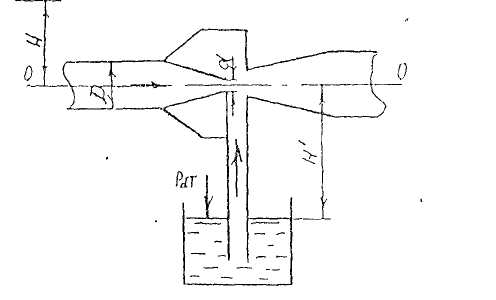

И меется эжектор с диаметрами подводящей трубы D и горловины d. Насос подает в подводящую трубу воду под напором Н.Требуется определить подачу воды насосом, выше которой эжектор начинаем действовать, т.е. поднимать воду из резервуара, расположенною на Н¹ ниже оси эжектора.

Наименование	Варианты
	1	2	3	4	5	6	7	8	9	10
D, мм	100	150	75	125	100	125	100	150	100	125
d, мм	25	40	20	25	30	25	25	30	35	20
H, м	15	25	5	10	18	12	20	15	20	15
H|, м	1,5	1,5	1	1	1,75	1,25	2	1,5	2	1,5

Задача 3.

О пределить напор Н над центром входного отверстия для пропуска заданного расхода Q через систему коротких труб и построить линию полной удельной энергии и пьезометрическую линию. Трубы нормальные, высота шероховатости стенок Δ= 1,35мм. Температура воды Т°С. Расчет выполнить для двух случаев, при одинаковых исходных данных при расположении труб согласно рисунку и при перемене труб местами. Вычислить удельную энергию в обоих случаях для сечений в-в и с-с.

Наименование, единицы изм.	Варианты
	1	2	3	4	5	6	7	8	9	10
Q, л/с	4	9	15	12	35	50	30	20	10	40
d1, мм	50	75	125	100	150	200	150	125	75	200
d2, мм	75	100	100	125	200	150	200	100	125	125
l, м	40	80	100	140	150	80	150	100	90	125
Z, м	0,6	0,8	1,0	1,2	1,2	1	1	0,9	1	1,2
Т 0С	10	12	15	20	15	10	12	15	20	10
