Задача 4.

Из напорного бака А в пункт В поступает расход Q_B по двум параллельным трубопроводам. Определить:

1) Напор Н и расходы Q₁ и Q₂;

2) Расход Q_c в конце добавочной ветви ВС и расходы Q₁ и Q₂, если вместо напора Н будет напор 1,25Н. При этом расход Q_B должен быть обеспечен в пункте В без изменения.

	Длины участков труб, м			Диаметры труб, мм			Расход QВ, л/с	Характ. труб
	l1	l2	l3	d1	d2	d3
1	420	390	280	150	125	100	38	нормальные
2	280	405	305	200	250	150	100	новые стальн.
3	340	370	240	250	200	100	110	новые чугун.
4	510	418	330	200	150	125	45	нормальные
5	415	360	320	300	250	150	140	нормальные
6	640	208	430	150	125	50	25	новые чугун.

Задача 5

Определить повышение давления в трубопроводе при внезапном закрытии затвора в двух случаях:

а) жидкость в трубопроводе – вода;

б) жидкость – нефть.

Построить график изменения давления в течение t=2τ₀ в сечении у затвора.

Наименование	Единицы измер.	Варианты
		1	2	3	4	5	6
Материал труб		сталь	чугун	бетон	чугун	сталь	сталь
Внутренний диаметр d	мм	300	350	250	300	250	200
Толщина стенок e	мм	15	20	10	18	14	12
Расход жидкости Q	л/с	80	115	65	75	55	35

Задача 6.

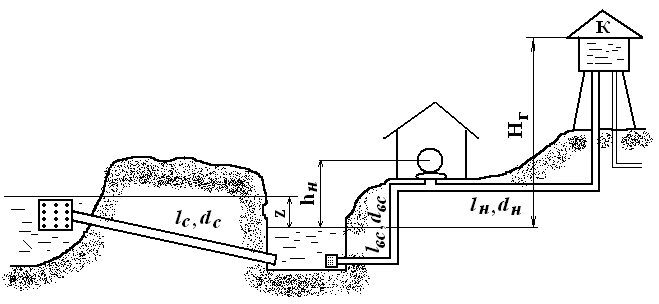

Вода для водоснабжения населенного пункта забирается из реки и по самотечной линии поступает в водоприемный колодец. Из водоприемного колодца центробежным насосем вода подается в водонапорный бак К объемным расходом Q. Перепад горизонтов водоприемного колодца и водонапорного бака равен Н_Г. Длина самотечной линии l_C, всасывающего трубопровода l_вс и нагнетательного l_н. Местные сопротивления на всасывающем трубопроводе принять равными 100%, от потерь напора по длине. Местными сопротивлениями на нагнетательном и самотечном трубопроводах пренебречь. Перепад уровней источника и водоприемника составляет z.

Требуется:

1. Определить диаметры всасывающего d_вс и нагнетательного d_н трубопроводов; самотечной линии d_C.

2. Высоту установки насоса h_Н с учетом недопустимости кавитационного режима.

3. Подобрать центробежный насос. Начертить рабочие характеристики насоса Н = f(Q) и η = f(Q).

4. Определить рабочую точку насоса при работе насоса на сеть и мощность на валу насоса.

Наиме- нование	Ед. изм.	подварианты
		1	2	3	4	5	6	7	8	9	10
Q	л/с	10	20	30	40	50	70	100	150	200	250
НГ	м	10	15	20	15	25	10	15	20	15	10
z	м	1,5	1,5	2,0	2,0	2,0	2,0	1,5	2,0	2,0	2,0
lс	м	10	10	15	10	10	15	20	20	25	25
lвс	м	10	15	20	15	15	20	25	15	15	15
lн	С	250	300	300	200	150	350	400	300	400	300
