Ввариант 6 РГР-мех

З А Д А Н И Е

на расчетно-графическую работу по курсу «Гидравлика»

специальность «Механизация сельского хозяйства»

В А Р И А Н Т 6

З адача 1.

Закрытый резервуар с нефтью снабжен ртутным и механическим манометрами. Определить показание р_м механического манометра, если глубина подключения ртутного манометра H=1,5 м, известны размеры h и а. Плотность нефти р — 860 кг/м

Вариант 1 2 3 4 5 6 7 8 9 10

h, см 10 30 35 25 40 35 10 25 20 40

а, см 40 40 40 60 60 60 80 80 100 100

Задача 2

З акрытый резервуар заполнен дизельным топливом, температура которого 20°С. В вертикальной стенке резервуара имеется отверстие

(D х b),закрытое полуцилиндрической крышкой. Она может повернуться вокруг горизонтальной оси А. Мановакуумметр MV показывает манометрическое давление Р_М или вакуум Р_В. Глубина топлива над крышкой равна Н.

Требуется определить усилие F ,которое необходимо приложить к нижней части крышки, чтобы она не открылась. Силой тяжести крышки пренебречь. Построить эпюры горизонтальной и вертикальной составляющих силы давления и показать векторы действующих сил.

Вариант	1	2	3	4	5	6	7	8	9	10
РМ,кПа	11,4	0	-	4,86	-	7,66	-	0	13,2	-
РВ,кПа	-	-	2,85	-	3,42	-	8,45	-	-	4,26
D, м	0,94	1,40	0,86	0,90	1,10	0,68	0,82	1,20	1,00	0,96
b, м	1,70	2,65	1,42	1,67	1,75	1,10	1,45	2,30	1,80	1,63
Н, м	0,96	1,65	0,76	0,52	0,95	1,15	1,50	0,85	0,65	0 ,93

Задача 3

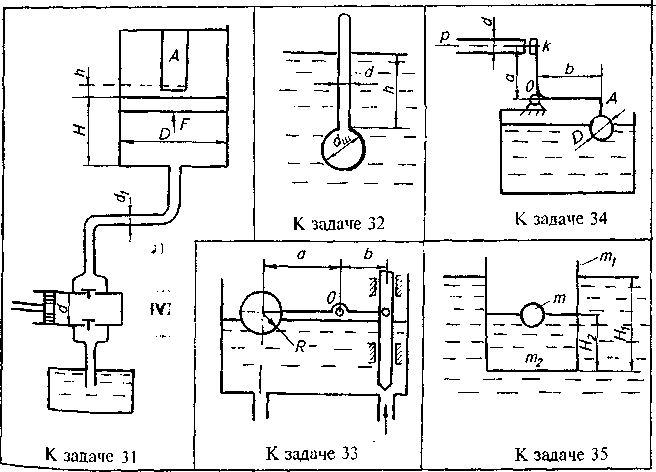

Б ензин (относительная плотность δ = 0,74) под избыточным давлением

р = 30 кПа подводится к поплавковой камере карбюратора по трубе диаметром d = 4 мм. Шаровой поплавок массой 25 г и перекрывающая поступление бензина игла массой 12 г установлены на рычаге (а = 40 мм, b= 15мм), который может поворачиваться вокруг неподвижной оси О. Определить радиус R поплавка из условия, что в момент открытия иглы поплавок погружен в бензин наполовину. Трением в шарнирах и весом рычага пренебречь.

1, м	10	15	7,5	5	10	15	7,5	5	12	10
h, м	1,5	1,3	1,2	1,7	0,4	1	1,25	0,75	1,25	3,0
ν, см2/с	0,39	0,4	0,3	0,2	0,35	0,3	0,4	0,2	0,3	0,2

Задача 4

Вода из скважины по сифонному трубопроводу поступает в сборный колодец. Длина сифона l=58 м. Расход воды Q=16 л/с, температура воды t=15º С. Подобрать диаметр стальной трубы, допуская скорость течения до 1 м/с, и определить разность уровней воды Н в скважине и в колодце, которая устанавливается при движении жидкости. Абсолютная шероховатость стенок Δ=0,02 мм. Определить вакуум в наивысшей точке сифона А, если превышение этой точки над уровнем воды в скважине составляет z=3,5 м и длина трубы до точки А равна 45м. При расчете учесть местные сопротивления: приемный клапан с сеткой ζ=10, два поворота на 90º при отношении R:d=1 и выход из трубы.

Задача 5.

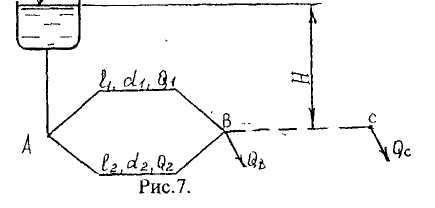

И з напорного бака А в пункт В поступает расход Q_B по двум параллельным трубопроводам. Определить:

1) Напор Н и расходы Q₁ и Q₂;

2) Расход Q_c в конце добавочной ветви ВС и расходы Q₁ и Q₂, если вместо напора Н будет напор 1,25Н. При этом расход Q_B должен быть обеспечен в пункте В без изменения.

	Длины участков труб, м			Диаметры труб, мм			Расход QВ, л/с	Характ. труб
	l1	l2	l3	d1	d2	d3
1	420	390	280	150	125	100	38	нормальные
2	280	405	305	200	250	150	100	новые стальн.
3	340	370	240	250	200	100	110	новые чугун.
4	510	418	330	200	150	125	45	нормальные
5	415	360	320	300	250	150	140	нормальные
6	640	208	430	150	125	50	25	новые чугун.

Задача 6.

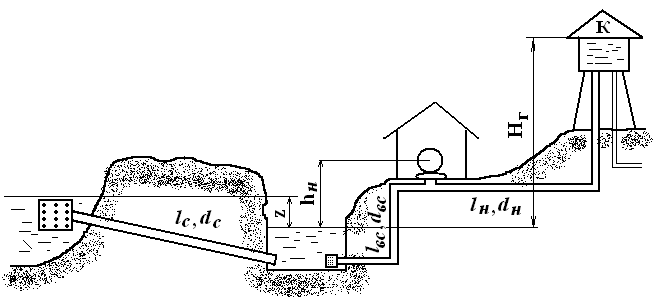

Вода для водоснабжения населенного пункта забирается из реки и по самотечной линии поступает в водоприемный колодец. Из водоприемного колодца центробежным насосем вода подается в водонапорный бак К объемным расходом Q. Перепад горизонтов водоприемного колодца и водонапорного бака равен Н_Г. Длина самотечной линии l_C, всасывающего трубопровода l_вс и нагнетательного l_н. Местные сопротивления на всасывающем трубопроводе принять равными 100%, от потерь напора по длине. Местными сопротивлениями на нагнетательном и самотечном трубопроводах пренебречь. Перепад уровней источника и водоприемника составляет z.

Требуется:

1. Определить диаметры всасывающего d_вс и нагнетательного d_н трубопроводов; самотечной линии d_C.

2. Высоту установки насоса h_Н с учетом недопустимости кавитационного режима.

3. Подобрать центробежный насос. Начертить рабочие характеристики насоса Н = f(Q) и η = f(Q).

4. Определить рабочую точку насоса при работе насоса на сеть и мощность на валу насоса.

Наиме- нование	Ед. изм.	подварианты
		1	2	3	4	5	6	7	8	9	10
Q	л/с	10	20	30	40	50	70	100	150	200	250
НГ	м	10	15	20	15	25	10	15	20	15	10
z	м	1,5	1,5	2,0	2,0	2,0	2,0	1,5	2,0	2,0	2,0
lс	м	10	10	15	10	10	15	20	20	25	25
lвс	м	10	15	20	15	15	20	25	15	15	15
lн	С	250	300	300	200	150	350	400	300	400	300

Задача 7.

Система водоснабжения колхоза обеспечивает среднесуточный расход воды Q_СР.СУТ. , определенный для наиболее напряженного сезона года. Водонапорная башня системы имеет регулировочный запас W_РЕГ, объем пожарного запаса которой обеспечивает подачу воды в течение трехчасовой продолжительности пожара при объемном расходе q_n .

Определить:

1. Средний часовой Q_Ч.СР. и минимальный часовой Q_Ч.МИН. расходы в сутки минимального водопотребления.

2. Общую емкость резервуара водонапорной башни W_РЕЗ..

3. Построить интегральную кривую суточного водопотребления.

Наиме-нование	Ед. изм.	подварианты
		1	2	3	4	5	6	7	8	9	10
QСР.СУТ.	м3/сут	1120	1000	900	800	1200	1400	1500	1300	1100	950
qn	л/с	7,5	8,0	6,0	5,0	9,0	9,5	10,0	11,0	10,0	7,0
WРЕГ	м3	210	200	190	180	250	300	350	300	250	200
КСУТ. МИН	-	0,7	0,7	0,65	0,65	0,75	0,8	0,75	0,7	0,7	0,65

Свободный суточный график часовых расходов всеми группами потребителей (для всех вариантов)

Т – часы суток	0-2	2-3	3-5	5-7	7-10	10-12	12-16	16-19	19-21	21-24
П – часовое потребление воды в % от суточного	1,0	2,5	3,0	6,0	4,0	5,5	6,5	5,0	4,5	1,5
