Введение

Важнейшей задачей настоящего времени является повышение темпов и эффективности развития экономики на базе новейших достижений науки и техники. Машиностроение обеспечивает изготовление новых и совершенствование имеющихся машин. Это связано с весьма существенными затратами, которые составляют в народном хозяйстве ощутимую долю. Тем не менее развитие оте­чественного машиностроения, а не импорт машин, является единственно пра­вильным направлением в прогрессивном развитии промышленности.

Оптимальной особенностью современного машиностроения является су­щественное ужесточение эксплуатационных характеристик машин: увеличива­ются скорость, ускорение, температуры, уменьшаются масса, объем, вибрация, время срабатывания механизмов и т.д. Темпы такого ужесточения постоянно возрастают и машиностроители вынуждены все быстрее решать конструктор­ские и технологические задачи. В условиях рыночных отношений быстрота реа­лизации принятых решений играет главную роль.

Курсовое проектирование преследует цель научить разрабатывать прогрессивные технологические процессы на основе современных достижений науки и техники.

В данном курсовом проекте на основе анализа базового технологического процесса предприятия разрабатывается более совершенный технологический процесс, с использованием современного высокопроизводительного оборудования, прогрессивных конструкций приспособлений и режущих инструментов.

1 ОБЩИЙ РАЗДЕЛ

1.1 Описание конструкции и служебного назначения детали

ЭКСЦЕНТРИК диск (или цилиндр), насаженный на вал с эксцентриситетом, т. е. со смещением оси диска относительно оси вала. Применяется в механизмах, преобразующих вращательное движение вала в поступательное движение ползуна.

					КП 2-360101 ДО-41 2013 ПЗ	Лист
Изм.	Лист	№ докум.	Подп.	Дата

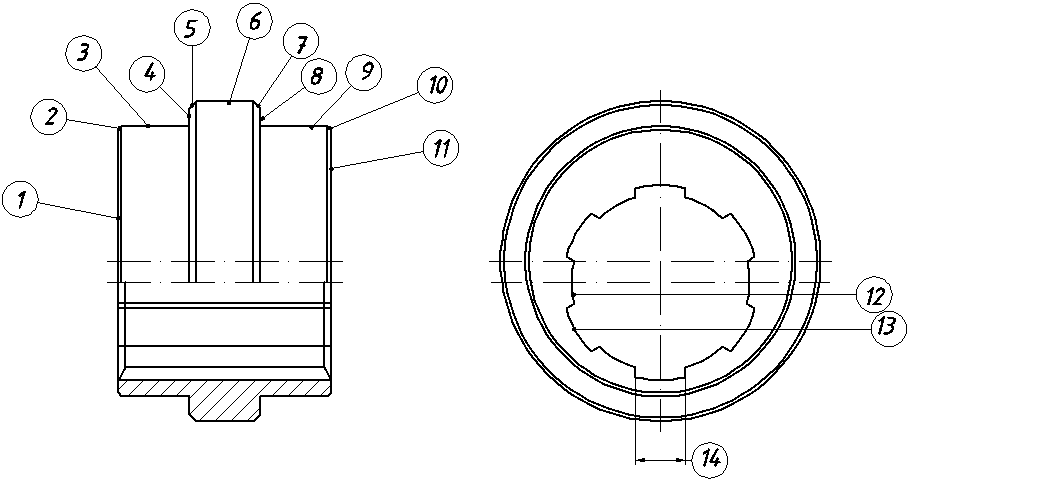

Рисунок 1 — Эскиз детали

Основными базовыми поверхностями детали «Эксцентрик» являются: шлицы и торцевая поверхность.

Торцевая поверхность 1, 11 обрабатывается по 14 квалитету точности с шероховатостью поверхности Ra 3.2 мкм.

Фаска 2,3,7,10 размером 2х45º обработана по 14 квалитету точности с шероховатостью поверхности Ra 12.5 мкм.

Цилиндр 3.9 диаметром 76 мм обрабатываемый по 14 квалитету точности с шероховатостью поверхности Ra 12.5 мкм.

Торцевая поверхность 4.8 обрабатывается по 14 квалитету точности с шероховатостью поверхности Ra 12.5 мкм.

Цилиндр 6 диаметром 90 мм обрабатываемый по 14 квалитету точности с шероховатостью поверхности Ra 12.5 мкм.

Шлицы 12 размером D-6x50x55Н7x14Н8 предназначены для установки шлицевой втулки .Квалитет точности обработки – 8, шероховатость поверхности - Ra=1,6 мкм.

Шлицы 13 диаметром 55 обработано по 8 квалитету точности с шероховатостью поверхности Ra 1.6мкм.

Шлиц 14 размером 14^+0,030 обработано по 8 квалитету точности с шероховатостью поверхности Ra 1.6мкм.

Деталь изготовлена из стали 40Х ГОСТ4543-71. Из нее получают коленчатые валы, шатуны, зубчатые венцы, маховики, зубчатые колеса, эксцентрики, болты, и оси.

Из стали 20 после поверхностного упрочнения с нагревом ТВЧ получают детали средних размеров, к которым предъявляются требования высокой поверхностной твердости и повышенной износостойкости при малой деформации (длинные валы, ходовые валики, зубчатые колеса).

Данные по физико-механическим и химическим свойствам заносим в таблицы 1.1 и 1.2.

Таблица 1.1 Химические свойства стали 40Х ГОСТ 4543-71

C	Si	Mn	S	P	Ni	Cr
0,37-0,45	0,17-0,37	0,5-0,8	до 0,035		до 0,25	до0,25

Таблица 1.2 Физико-механические свойства стали 40Х ГОСТ 4543-71

σт , МПа	σв, МПа	, %	, %	Qн, Дж/см2	НВ, не более
не менее					сердцевины
120	520	19	45	59	25
