4.5 Расчет базы сквозной колонны
В сквозных колоннах раздельные базы проектируют как для центрально сжатых стоек. Сжимающие усилия для расчета наружной и внутренней баз определяют по формулам:
Нормальные силы и моменты в этих формулах берутся из таблицы 4. Получим:
кН
кН
Ширину опорной плиты
принимаем конструктивно
Принимаем В=80см.
Для определения
наружной плиты находим:
Получим:
- для наружной плиты:
Принимаем
- для внутренней плиты:
Принимаем
Площади плит:

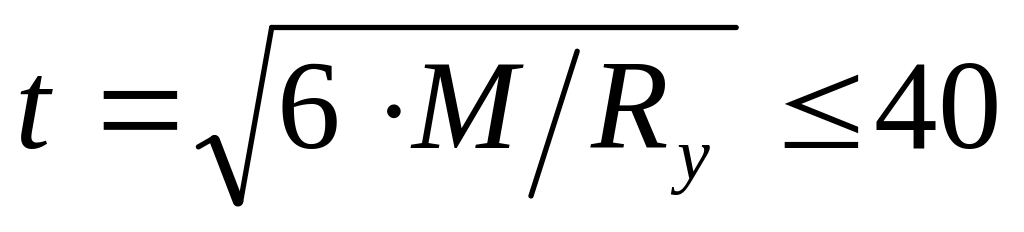

Толщину плиты определяют по наибольшему в ней моменту по формуле:
мм.

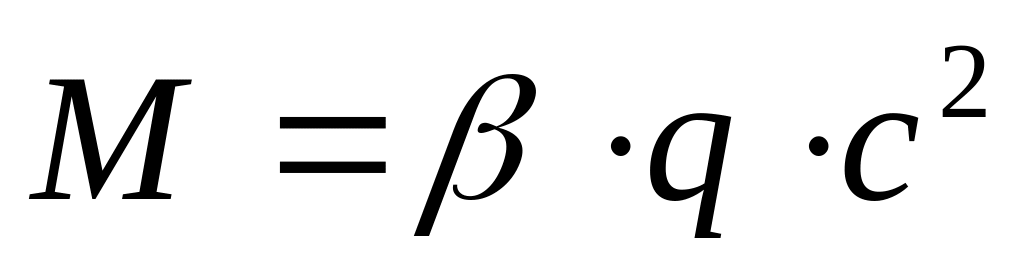

Изгибающий момент определяем так же как и в пластинках с различными ус
ловиями опирания по
контуру. При опирании пластины на три
стороны
(с - свободная сторона пластинки).
Определим максимальные моменты во внутренней и наружной плите.
Для наружной плиты рассмотрим пластинку 1 с размерами 600х226,5мм.
Так как b/c=226,5/600=0,4, следовательно β=0,048.
Откуда определим изгибающий момент в плите и затем толщину плиты:
Следовательно необходимо установить рёбро жесткости.
Пересчитываем с установленным ребром:
Пластинка с размерами 294х226,5мм.
Так как b/c=226,5/294=0,77, следовательно β=0,094.
Откуда определим изгибающий момент в плите и затем толщину плиты:
Принимаем t=32мм
Проверка обеспечена.
Рассмотрим пластинку 2 с размерами 294х253,5мм, так как сразу устанавливаем ребро жесткости.
Так как b/c=253,5/294=0,86, следовательно β=0,102.
Откуда определим изгибающий момент в плите и затем толщину плиты:
Принимаем t=36мм
Принимаем общую толщину плиты t=36мм.
Расчёт ребра жесткости:
Принимаем толщину ребра t=12мм.

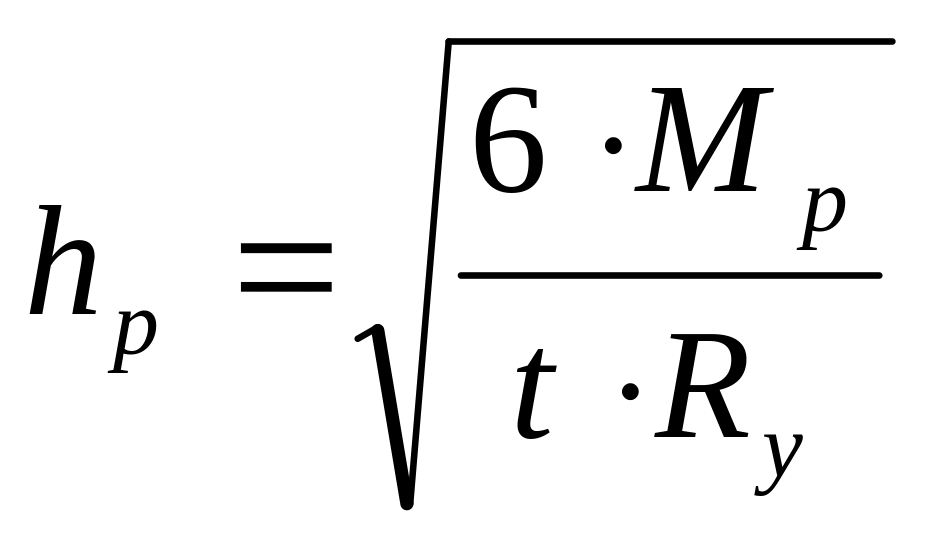

Вычисляем высоту ребра:
,
где,
Следовательно:
Принимаем

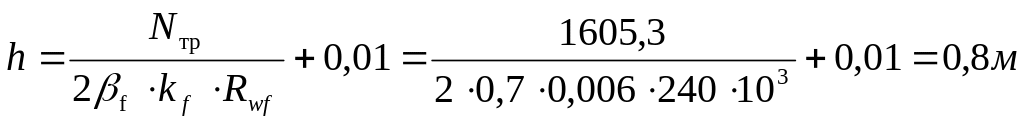

Высоту траверсы определяем из условия размещения сварных швов, необходимых для передачи усилия с ветви на траверсу. Усилие на одну траверсу:
Принимаем высоту траверсы h=80см.
Горизонтальные швы, передающие усилия с траверсы на плиту, рассчитывают на усилие Nтр, :
Принимаем Кfг=6мм
Для внутренней плиты рассмотрим пластинку 1 и 2 с размерами 600х145мм.
Так как b/c=145/600=0,24, следовательно β=0,029.
Откуда определим изгибающий момент в плите и затем толщину плиты:
Назначаем толщину плиты t=36мм

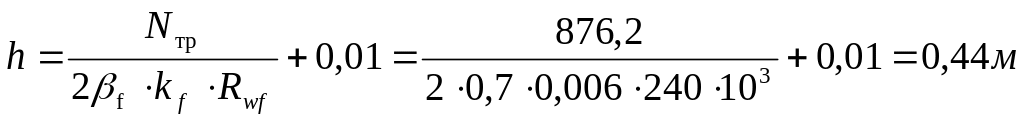

Высоту траверсы определяем из условия размещения сварных швов, необходимых для передачи усилия с ветви на траверсу. Усилие на одну траверсу:
Принимаем h=45см, но общую высоту принимаем для двух траверс h=80см.
Горизонтальные швы, передающие усилия с траверсы на плиту, рассчитывают на усилие Nтр, :
Принимаем Кfг=8мм
4.6 Расчёт анкерных болтов

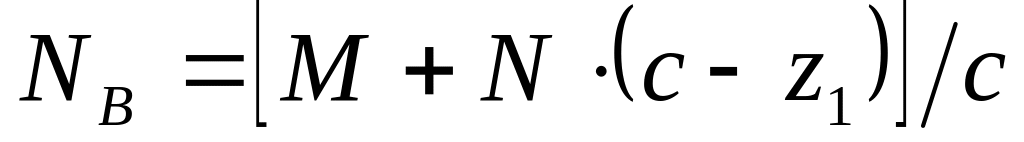

Анкерные болты работают на растяжение. Их оси совмещают с центрами тяжести ветвей колоны, что исключает работу ветвей на изгиб. Усилия в наружном и внутреннем болте определим по формулам:
кН
кН

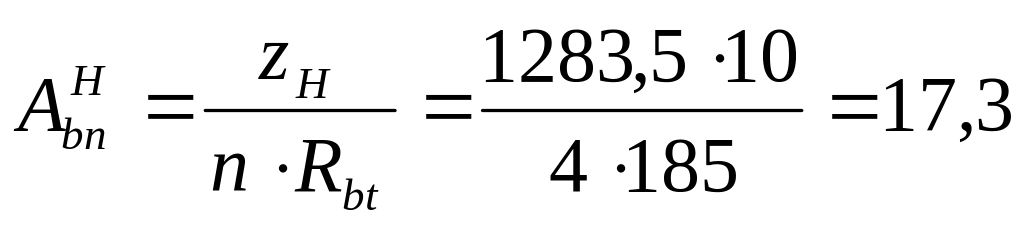

Сечение болтов определяем по формуле:
см2
принимаем анкерный болт диаметром 56мм с площадью Abn=19см2
см2
принимаем анкерный болт диаметром 72мм с площадью Abn=32,8см2
Рисунок 16 – Раздельная база сквозной колонны
