Определение максимальной скорости буксировки и силы тяги на гаке.

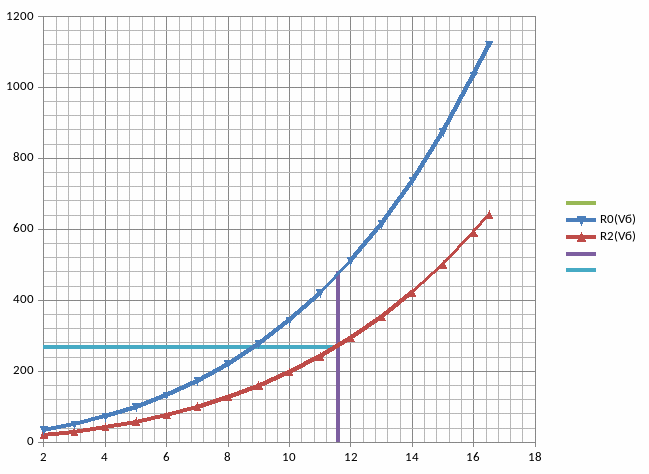

По данным таблицы №2 строим графики сопротивлений Ro(Vб) и R2(Vб) в прямоугольной системе координат (График №1). Затем используем эти графики для определения максимальной скорости буксировки и силы тяги на гаке. Делаем это следующим образом:
По оси ординат откладываем отрезок "Ое", равный упору гребного упора винта буксировщика Рш. Так как формула для расчета упора винта (1.3.) дает большие погрешности в расчетах по буксировке, то для определения тяги на гаке и максимальной скорости буксировки упор винта буксировщика принимаем равным сопротивлению буксирующего судна на полном переднем ходу. Согласно таблице №2 сопротивление буксирующего судна на полном переднем ходу равно: R1 = 480.8 кН
Через точку "е" проводим линию, параллельную оси абсцисс, до пересечения с кривой суммарного сопротивления R0 в точке "а". Из точки "а" опускаем перпендикуляр на ось абсцисс и получаем при их пересечении точку "в". Отрезок "Ов" представляет собой максимальную скорость буксировки, которая в нашем случае равна: Vб max =11,6 узлов.
Для определения тяги на гаке отыскиваем точку пересечении я перпендикуляра "ав" с кривой сопротивления буксируемого судна. Обозначив эту точку буквой "с", проводим через нее линию, параллельную оси абсцисс, до пересечения ее с осью ординат в точке "d". Отрезок "Оd" определяет тягу на гаке Тг, которая равна:
Тг = 268 кН.
График №1
1.5. Определение диаметра, длины и провиса буксирного троса.
По значению тяги на гаке Тг определяем запас прочности буксирной линии, которая для значений тяги на гаке превышающих 100 кН, рассчитывается по формуле:
Рр = 3 * Тг кН (1.18.)
Рр = 3 * 268= 804 кН
Далее по значению прочности троса выбираем необходимый диаметр стального троса (dт) и его линейную плотность q. Для Рр менее 868,1 кН, но больше 721 кН, эти величины равны:
dт = 41 мм = 0,041 м
q = 5,59 кг/м
Рабочая длина троса рассчитывается по следующей эмпирической формуле:
l
= 2 *
f2
+ ( 2 * Тг
* f
) / ( q
* g
) м (1.19.)
f = 2 * hв + (Н1 + Н2) / 2 м (1.20.)
f = 2 * 4 + (4+ 3,5) / 2 = 11,75м
где: f – стрелка провиса буксирного троса, м;
hв – высота волнения, которая выбирается из исходных данных в
баллах и переводится в метры; для волнения силой 4 балла
выбираем из таблиц "МТ-75" значение hв =4 балла = 1,25 - 2 м;
Н1 – высота крепления троса над водой на буксировщике, м,
выбирается из исходных данных;
Н2 - высота крепления троса над водой на буксируемом судне, м,
выбирается из исходных данных;
Тг – тяга на гаке, определена в пункте 1.4., кН;
q – линейная плотность буксирного троса, кг/м;
g = 9,81 м/с2 – ускорение свободного падения.
l = 2 * 11,752 + ( 2 * 268000 * 11,75) / (5,59* 9,81 ) = 678,19 м
