5. Расчет акустического оформления и ачх

   1. 5.1 Расчет числа головок

Производится по двум показателям: акустической мощности и значению среднего стандартного давления.

По второму показателю:

(5.1),

где определяется по таблице 5.1:

- звуковое давление на опорной частоте, создаваемое одной головкой на расстоянии одного метра.

Подставляем полученные значения в формулу (5.1):

Из рассчитанных значений следует взять большее. Следовательно, число головок равняется 1.

3. 5.2 Расчет фазоинвертора

5.2.1 Для начала определяем удельный объем ящика:

(5.2)

Здесь , , подставляем в формулу (5.2):

.

Полный объем ящика – это внутренний объем воздуха в ящике без учета толщины стенок:

5.2.2 Определение конструктивных параметров фазоинвертора

Теперь можно определить конструктивные параметры фазоинвертора. Оптимальное отношение размеров сторон ящика достигается соотношением

Тогда, объем ящика

Полагая , площадь отверстия определяется из формулы для резонансной частоты ящика:

5.2.3 Определяем коэффициент трансформации:

Далее необходимо рассчитать приведенные параметры акустической системы. Параметры рассчитываются через резонансную частоту и характеристическое сопротивление воздушного объема:

(5.2)

- база взаимодействия излучателей с отверстием резонатора. Ее определяют по чертежу ящика как расстояние между центром излучателя (группы излучателей) и центром отверстия. Рис 5.1

Подставляем в формулу (5.2):

Эквивалентная схема громкоговорителя представлена на рис 5.2

5. 5.3 Расчет параметров и вводных данных для расчета ачх громкоговорителя

Расчет АЧХ звукового давления на оси громкоговорителя производится следующим образом. Нам понадобятся в расчетах следующие значения:

	0,00	1,00	2,00	3,00	4,00	5,00	6,00	7,00	8,00	9,00	10,00	11,00	12,00	13,00
	1,00	1,26	1,59	2,00	2,52	3,15	4,00	5,04	6,35	8,00	10,08	12,70	16,00	20,16
	0,00	0,47	0,96	1,50	2,12	2,83	3,75	4,84	6,19	7,88	9,98	12,62	15,94	20,11
	0,01	0,23	0,94	2,26	4,52	8,04	14,08	23,45	38,36	62,03	99,63	159,31	254,02	404,44
	111,47	5,15	1,01	0,33	0,13	0,06	0,03	0,01	0,01	0,00	0,00	0,00	0,00	0,00
	0,05	0,06	0,08	0,10	0,13	0,16	0,20	0,25	0,32	0,40	0,50	0,64	0,80	1,01
	0,12	0,02	0,01	0,01	0,01	0,02	0,03	0,04	0,06	0,10	0,15	0,23	0,35	0,52
	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,04	0,02	0,01	0,01	0,01
	-3,00	-2,15	-1,41	-0,75	-0,13	0,46	1,13	1,83	2,62	3,56	4,69	6,07	7,78	9,91
	7,45	8,70	7,35	6,95	6,75	6,60	6,41	6,14	5,75	5,54	5,63	5,54	5,17	4,46
	-15,81	-2,47	-1,41	-0,71	-0,08	0,52	1,19	1,90	2,72	3,65	4,75	6,12	7,83	9,97
	0,07	0,13	0,16	0,17	0,18	0,18	0,18	0,19	0,19	0,18	0,16	0,14	0,13	0,11
	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00	1,00
	1,00	1,00	1,00	1,00	1,00	1,00	1,01	1,01	1,02	1,03	1,04	1,07	1,11	1,19
	0,07	0,13	0,16	0,17	0,18	0,18	0,18	0,19	0,19	0,18	0,17	0,15	0,13	0,12
	-12,25	-6,53	-4,89	-4,28	-3,98	-3,80	-3,66	-3,52	-3,40	-3,72	-4,57	-5,45	-6,39	-7,43
	31,50	39,69	50,09	63,00	79,38	99,23	126,00	158,76	200,03	252,00	317,52	400,05	504,00	635,04

Передняя стенка ящика

Эквивалентная схема громкоговорителя

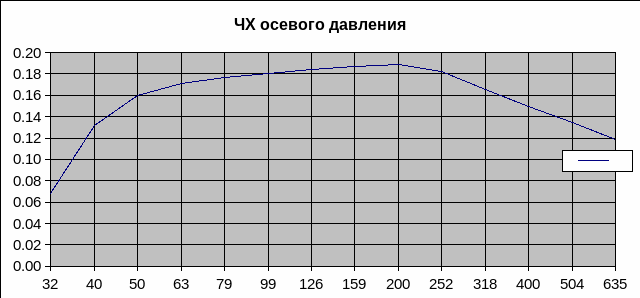

ЧХ осевого давления

Рис 5.3

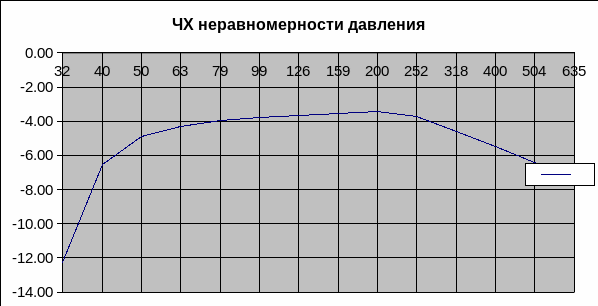

ЧХ неравномерности давления

Рис 5.4

ЗАКЛЮЧЕНИЕ

В данном курсовом проекте требуется рассчитать низкочастотный громкоговоритель с диапазоном частот 31,5…630 Гц, с электрической мощностью 35 Вт.

Расчет проводился по пяти главам в следующем порядке.

Первая глава – предварительные расчеты. В этой главе рассчитывается акустическая мощность громкоговорителя, объем и масса звуковой катушки, а так же выбор коэффициентов расстройки и соотношения гибкостей.

Вторая глава – расчет звуковой катушки. В этой главе идет расчет размеров и намоточных данных звуковой катушки, индуктивностей и размеров каркаса. В этой главе делается 2 проверки полученных результатов одна по g_h , вторая по R_k. . Обе проверки дали положительный результат. Трудностей в расчете второй главы не было.

Третья глава – расчет диафрагмы и параметров головки. В этой главе проводится расчет верхней граничной частоты диафрагмы, характеристики направленности, размеров головки и подвесов, акустических параметров подвижной системы, а так же электродинамических параметров преобразователя и эффективности головки. Расчет граничной частоты диафрагмы прошел без затруднений. Характеристика направленности сошлась с исходным значением. Трудностей не возникло.

По размерам данной главы построена подвижная система громкоговорителя.

Четвертая глава – расчет магнитной системы. В этой главе производился выбор материала и типа магнитной системы, а так же расчет магнитной системы. По расчетам этой главы была построена магнитная система громкоговорителя.

Пятая глава – расчет акустического оформления и АЧХ. Эта глава включает в себя расчеты числа головок, фазоинвертора, АЧХ. На мой взгляд это самая трудоемкая часть курсового проекта. По итогам этой главы была построена передняя стенка ящика, а также частотные характеристики осевого давления и неравномерности осевого давления.

ЛИТЕРАТУРА

1. Вахитов Я.Ш., Смирнова Н.А. Расчет и проектирование кинотеатральных громкоговорителей. Выпуск 1. Низкочастотный громкоговоритель. – 2000г

2. Вахитов Я.Ш. Теоретические основы электроакустики и электроакустическая аппаратура. - М: Искусство, 1982.
