2.4 Определение передаточных чисел трансмиссии

Общее передаточное число трансмиссии на первой передаче:

,

где - радиус ведущего колеса трактора, м;

Радиус ведущего колеса трактора:

где d = 24 - наружный диаметр обода колеса, дюйм;

b = 21,3– ширина профиля шины, дюйм.

Число высшей передачи:

где м/c – максимальная расчетная скорость;

– число передач коробки передач;

- радиус качения ведущего колеса, м

Для промежуточных передач передаточные числа распределяют по ступеням исходя из следующих условий:

- загрузка двигателя изменяется при переходе с одной ступени на другую с одинаковой степенью;

- тяговое усилие трактора при переходе с одной ступени на другую изменяется через одинаковые интервалы:

Для первого условия передаточные числа подбираются по геометрическому ряду со знаменателем, значение которого определяется по формуле:

n – порядковый номер передачи.

Для второго условия передаточные числа определяются по арифметическому ряду:

2.5 Кривая буксования трактора

Величина буксования:

где – тяговое усилие на крюке трактора, кН.

Примем интервал варьирования значений от 0 до

где - максимальный эффективный момент на коленчатом валу двигателя, кН м

Остальные значения определяем аналогичным образом.

Таблица № 2 – Расчетные значения буксования трактора

Параметр	Значения параметра
кН	0	6,440	12,881	19,322	25,763	32,204	38,645	45,086
	0	0,027	0,054	0,082	0,113	0,161	0,270	0,554

2.6 Мощностной баланс и потенциальная тяговая характеристика трактора

Мощностной баланс:

(1)

где - потери мощности на трение в трансмиссии трактора, кВт;

- потери мощности на буксование трактора, кВт;

- потери мощности на качение трактора, кВт;

- потери мощности на преодоление подъемов, кВт;

- тяговая мощность трактора на крюке, кВт;

– мощность подводимая к валу отбора мощности, кВт.

Решив уравнение (1) относительно при условиях установившегося движения трактора на горизонтальном участке пути без учета получим:

где – мощность, реализуемая на ведущих звездочках трактора, кВт.

Данные для построения потенциальной характеристики:

где – рабочая скорость движения трактора, м/с.

Рабочую скорость трактора определим по формуле:

где – теоретическая скорость трактора, используемая только при построении тяговой характеристики, м/с.

Остальные значения находим аналогичным образом.

Таблица № 3 – Данные для построения потенциальной тяговой характеристики трактора

, кН		, м/с	, м/с	, кВт	, кВт	, кВт
0	0	0	0	0	71,774	0
6,440	0,027	8,306	8,078	1,969	17,772	52,031
12,881	0,054	4,759	4,497	3,941	9,894	57,937
19,322	0,082	3,334	3,058	5,939	6,729	59,105
25,763	0,113	2,566	2,274	8,175	5,003	58,595
32,204	0,161	2,086	1,748	11,611	3,847	56,315
38,645	0,270	1,757	1,282	19,394	2,821	49,558
45,086	0,554	1,517	0,676	39,787	1,488	30,498

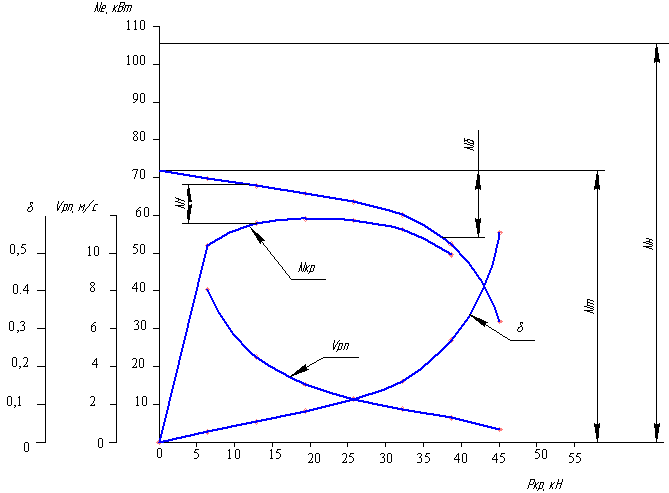

Рисунок 8 – Мощностной баланс и потенциальная тяговаяхарактеристика трактора
