4.1.1Выбор спирального классификатора
Классификаторы используются в технологическом процессе для разделения мелкозернистых материалов в водной среде на две фракции: тонкую и крупную.
В проекте заложен спиральный классификатор 1КСП-24.

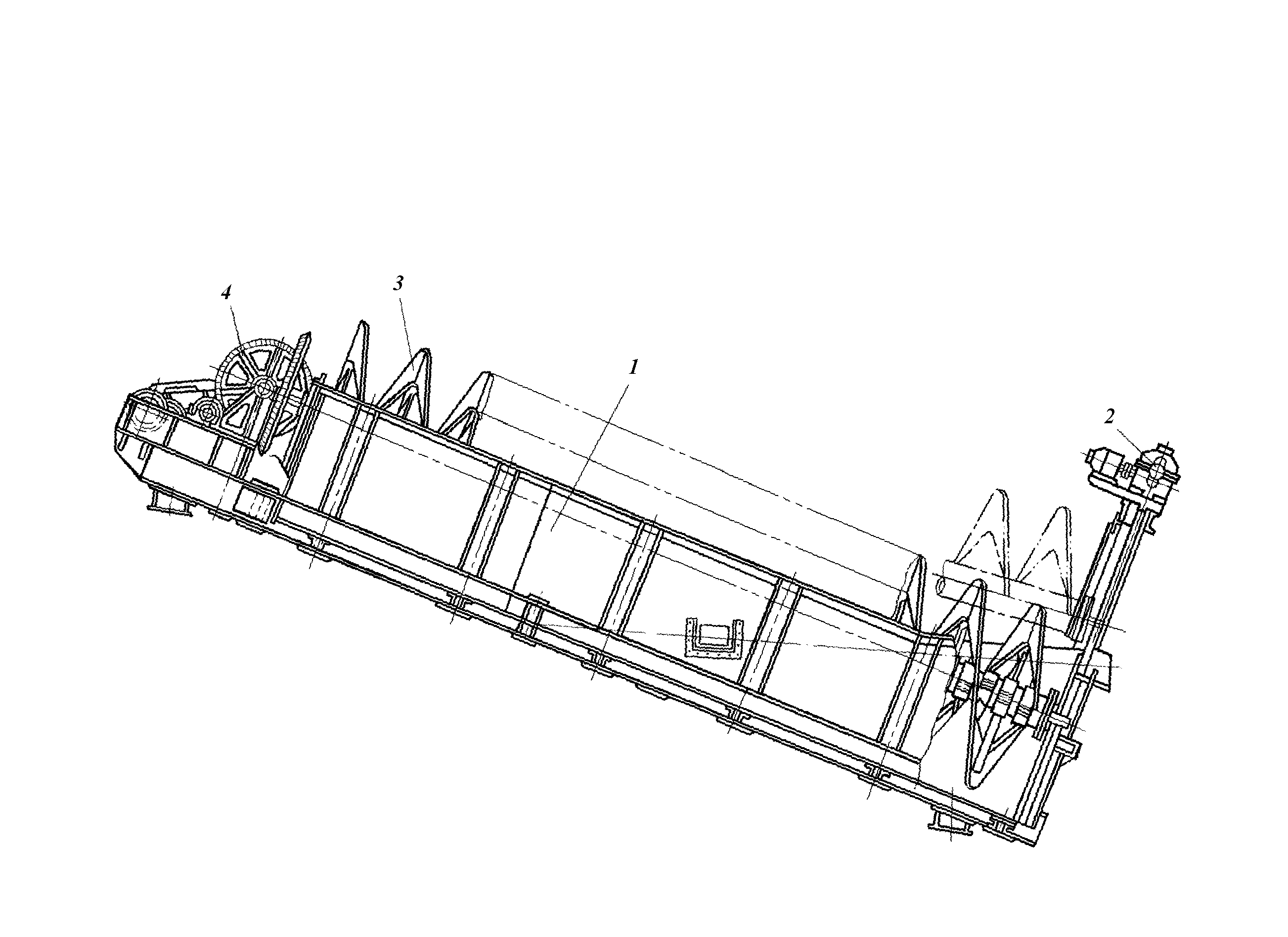

Рис.4.1.Спиральный классификатор
Наклонное корыто;
Привод механизма подъёма спирали классификатора;
Футеровочные пластины;
Привод классификатора КСП-24. (привод КСН-30 осуществляется через планетарный редуктор установленный на вале классификатора)
4.1.2Выбор гидроциклона
Гидроциклоны— аппараты для классификации тонкоизмельченных материалов по гидравлической крупности в центробежном поле, создаваемом в результате вращения пульпы. Они применяются также для обогащения мелко- и среднезернистых руд в тяжелых суспензиях.
Исходная пульпа подается в гидроциклон под давлением через питающую насадку 2, установленную тангенциально непосредственно под крышкой аппарата. Пески разгружаются через песковую насадку 3, а слив — через сливной патрубок 4, расположенный в центре крышки, и соединенный со сливной трубой 5 непосредственно или через сливную коробку 6 . Движущихся деталей в гидроциклоне не имеется.
Главной действующей в гидроциклоне силой является центробежная сила инерции, возникающая при вращении пульпы благодаря тангенциальной подаче питания и осевой разгрузке продуктов. Под действием центробежной силы более крупные и более тяжелые частицы твердого отбрасываются к стенке корпуса гидроциклона и затем разгружаются через песковую насадку 3, а более тонкие и легкие частицы выносятся со сливом.

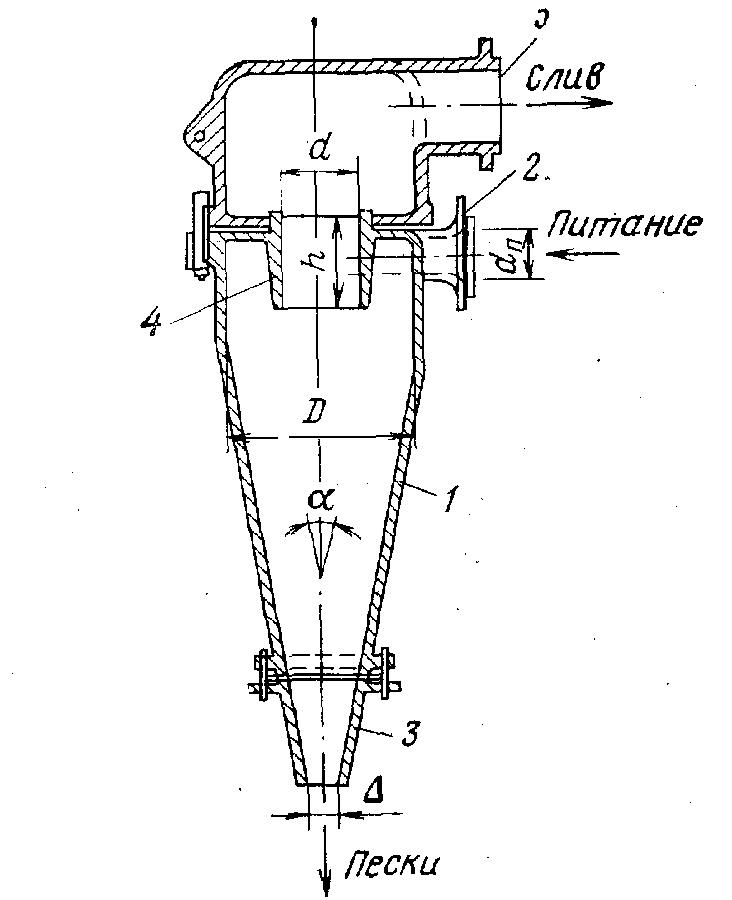

Рис.4.3. Гидроциклон:
1 — цилиндро-конический сосуд; 2 — питающая насадка; 3 — песцовая насадка; 4 — сливной патрубок; 5 — сливная труба
4.1.3Выбор флотомашины
Флотационная пневмомеханическая машина ОК-130 фирмы «Оутокумпу», предназначена для обогащения руд методом пенной флотации при содержании твердого в пульпе 35% до 50%, крупностью не менее 45% класса минус 0,074 мм и плотностью руды до 4,7 т/м3.
Рис. 4.4 Флотационная машина OK-130 TC
(Привод через клиноремённую передачу)
1. Ротор импеллера; |
7. Площадка обслуживания; |
2. Статор импеллера; |
8. Шкив привода ротора; |
3. Гуммированный корпус; |
9. Пенный жёлоб; |
4. Приёмный карман; |
10. Вал привода ротора; |
5. Эл. двигатель; |
11. Выход пром. продукта. |
6. Кожух укрытия привода; |
|
4.1.4Выбор сгустителей
Цилиндрический сгуститель с периферическим приводом отличается от сгустителей с центральным приводом конструкцией гребковой рамы.
Последняя выполнена в виде радиальной фермы, несущей на нижнем поясе гребки. Ферма одним концом опирается на вращающуюся опорную головку, смонтированную на железобетонной колонне в центре чана, а другим концом через ходовое колесо или каток — на круговой рельс, уложенный по борту чана. Привод ходового колеса (катка) состоит из электродвигателя,редуктора, клиноременной и цилиндрической прямозубой передачи имеет сигнальное устройство, отмечающее буксование ходовогоколеса или катка и замедление скорости движения фермы при перегрузке сгустителя. Токоснимающее устройство расположено наопорной головке.
Большие сгустители, диаметром от 75 м и более, имеют по двапривода для ходового колеса (катка) гребковой рамы.На железобетонную колонну опирается также неподвижнаяферма с установленным на ней желобом для подачи пульпы (сус-пензии) в сгуститель.
В опорной головке имеются окна, через которые пульпа поступает в чан. Сгущенный продукт разгружается в центре чана через трубопроводы, соединенные с диафрагмовыми насосами. Осветленная вода сливается в кольцевой желоб.
Расчет цилиндрического сгустителя сводится к определению диаметра его чана. Метод расчета зависит от свойствпоступающей в сгущение пульпы (суспензии).
Диспергированные разжиженные пульпы, не содержащие коагулирующих реагентов, характеризуются отсутствием при расслоении их ясной линии раздела между слоями осветленной воды и сгущенного продукта. Сгуститель для такой пульпы рассчиты-вается как классифицирующий аппарат—по скорости свободного осаждения твердых частиц заданной наименьшей крупности в сгущенном продукте или наибольшей крупности частиц, уходящих в слив.

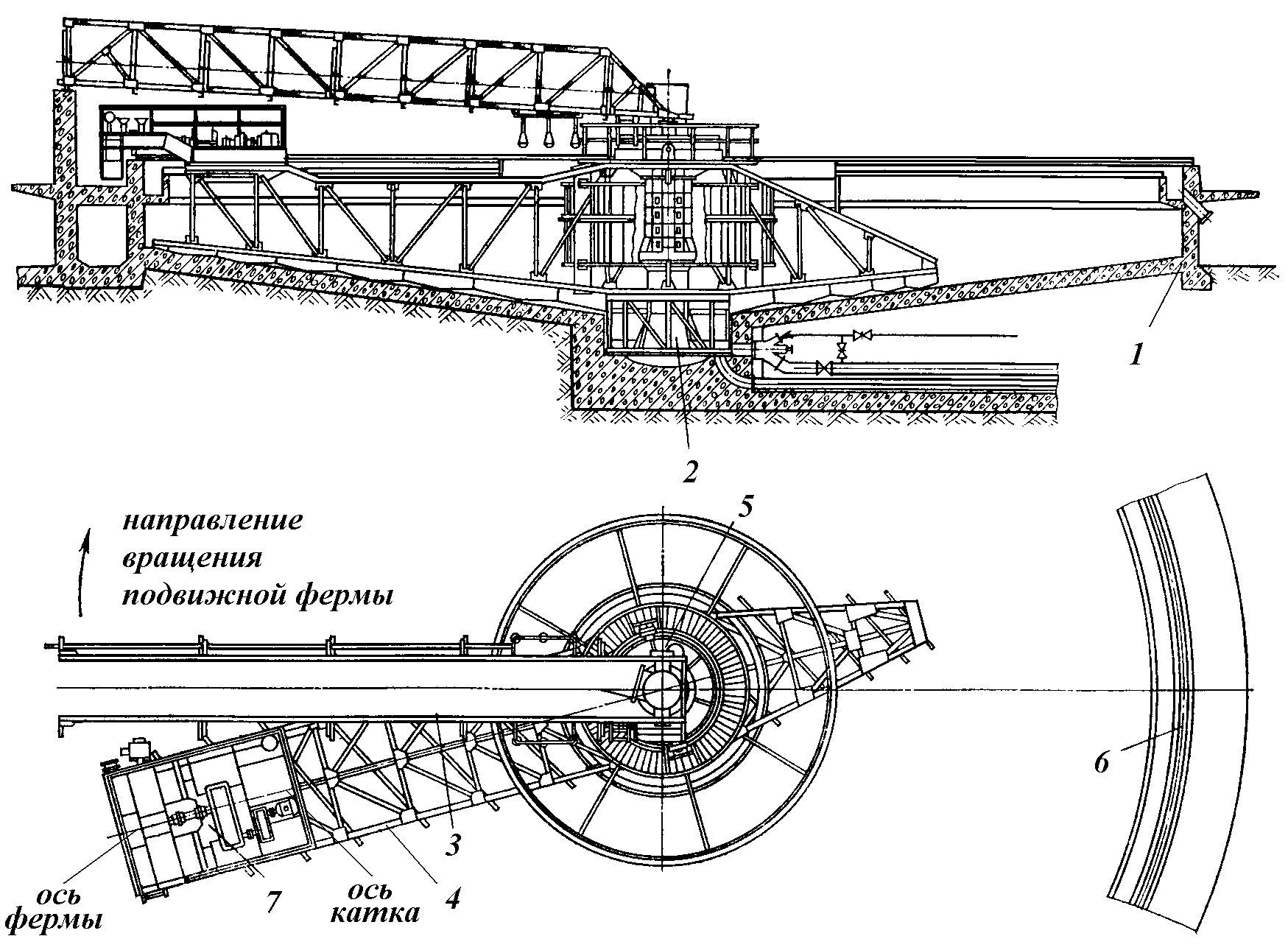

Рис.4.5 Сгуститель радиальный с периферическим приводом П-50

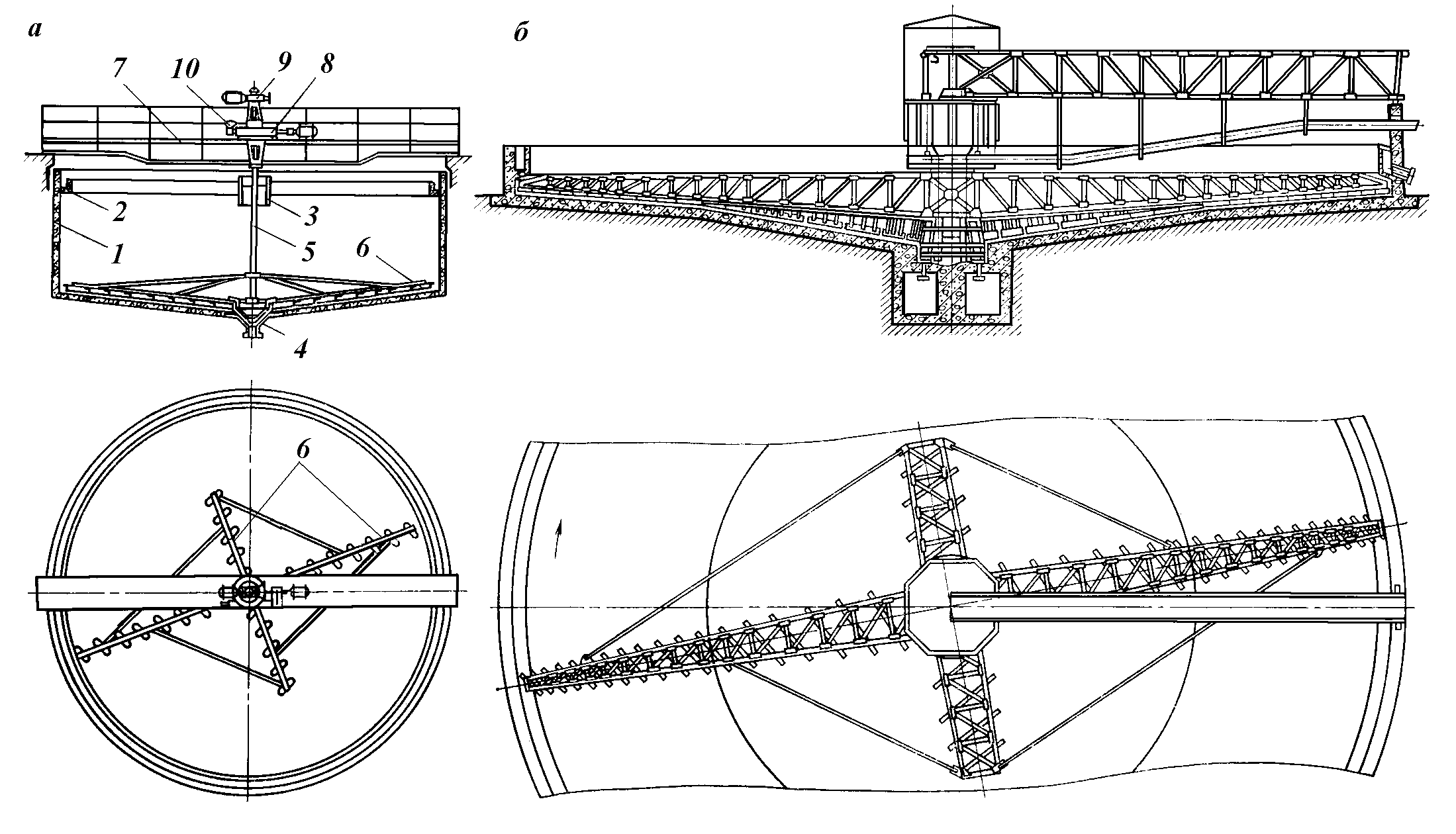

Рис. 4.6 Радиальный сгуститель с центральным приводом в двух исполнениях: а) Ц-25, б) Ц-50
|
|
|
|
