5.4 Қорытынды
5.4.1 Алынған нәтиже бойынша анализ жасаңыз.
5.5 Бақылау сұрақтары
5.5.1 FDMA (Frequency Division Multiple Access) жиілігінде арналардың бөліну тәсілдерін атаңыз?
5.5.2 TDMA (Time Division Multiple Access,) уақытша бөлінгіштікің көпмөлшерлі қол жекізу тәсілдерін атаңыз?
5.5.3 Жиілікті диапозондардың ұялы желі а) FDMA үшін; б) TDMA үшін бөлінуі;
5.5.4 Көпарналы байланыс жүйесінің функционалды схемасын түсіндіріңіз?
5.5.5 Көпарналы байланыс жүйесінің функционалды схемасын түсіндіріңіз?
6 Зертханалық жұмыс. Арналарды код бойынша үлестірілуін зерттеу
Жұмыстың мақсаты: каналдарды код бойынша бөлінуін зерттеу
6.1 Алдын ала дайындық
Каналдардың код бойынша бөлінуінің принциптерін оқып тану.
Сигналдардың бөлінуін анықтау үшін жиілік, уақыт және фаза ғана қолданылмайды. Көп жағдайда сигнал формасы анық бола алады. Формасы бойынша ерекшеленетін сигналдар бір уақытта беріле береді және жабылу жиілік спектріне ие болады. Сонымен қатар мұндай сигналдар бөліне алады, егер олардың ортогональды шарты орындалса. Импульсті тасушы ретінде таңдап алып, мысал ретінде олардың деңгейлі қатарын құрады алады.
Егер с1,с2, коэффиценттерінде информация болса, онда топтық синалдарды s(t)=c11+c2t+...+cNtN-1 түрінде жазамыз.
Қатар мүшелері сызықтық тәуелсіз, сәйкесінше, cKtK-1 арналық сигналдарының ешқайсысы басқа сигналдардың сызықтық суммасымен құрыла алмайды. Мұны түсіну оңай, t көпмүше барлық коэффициенттер нөлге тең болғанда ғана өзі де нөлге тіең болады.
Соңғы жылдары сигналдардың формасы бойынша бойнша бөлінуінің сандық әдістері қолданылады.
ШПС базасы оның спектрінің бастапқы сигнал спектріне қарағанда кеңейтілуін сипаттайды. Жиілік спектрінің кеңейтілуі шығушы сигналдың (например, двухчастотной ЧМ) Т қайталану периоды бар псевдокездейсоқ сәйкестілікке көбейтіндісіне алынады.
ШПС сигналының параметрлері белгелі болғандықтан ШПС қабылдау приемник арқылы жүзеге асырылуы мүмкін. Нәтижесінде сигнал шуыл қатынасы қабылдағыштың шығу жерінде кіруге қарағанда В есежақсарады.
Шетелдік оқулықтарда аталған принципті мағыналау мақсатында Code Division Multiply Access (CDMA) арналардың кодтық бөліну түсінігі қолданылады.
6.2 Жұмыс тапсырмасы

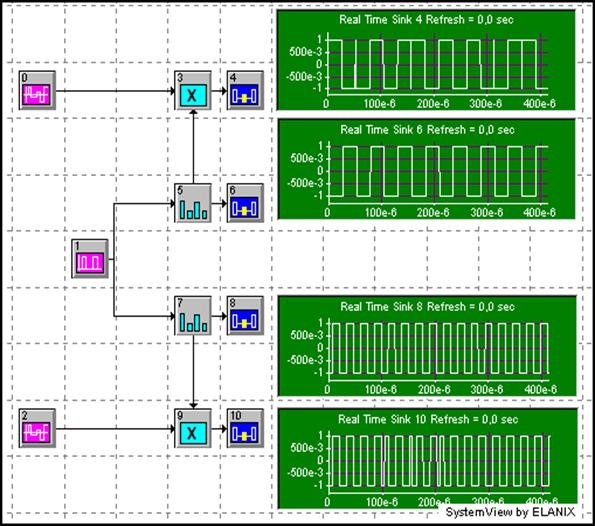

6.2.1 Кездейсоқ тізбектей орналасу уақытының сипаттамасын анықтау. Бұл үшін Уолш функциясы бар қарапайым генератор схемасын жинау. (6.1 суретті қара).
6.1 Сурет
Қосымша материялдарды қолдана отырып, кездейсоқ тізбектей орналасу принциптерін түсіндіру.Уолш функциясы үшін [88]кестені толтырыңыз.
[1] және қосымша материялды қолдана отырып,ПСП қасиеттері туралы қорытынды жасау.
6.2.2 Автокорреляциялық және өзара корреляциондық функцияларды үшін кездейсоқ тізбектей орналасу реті 8 және 64 үшін анықтаңыз. ПСП жол нөмірлерін (0ден 63ке дейін) оқытушы береді. 6.2 суретте берілген схеманы жинаңыз.
Кесте 6.1
Тәртібі |
Тактілер |
|||||||
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
2 |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
