Построение твердотельных моделей в модуле АРМ Studio
ПРИМЕР
Построить твердотельную модель опоры подшипника качения, изображённой на рис. 1.
Рис. 1.
Порядок построения.
Войдя в модуль АРМ Studio, убедимся, что он находится в режиме Твердотельное моделирование, если нет, то активируем этот режим
нажатием кнопки «Создать твердотельную модель»
и выполним построение по следующему плану:
1) Выбор одной из базовых плоскостей (фронтальной) для создания плоского эскиза модели;
2) Создание образующего замкнутого контура основания опоры;
3) Создание образующего контура рабочей поверхности опоры;
4) Создание образующих контуров отверстий;
5) Выталкивание образующего контура основания опоры в обоих направлениях с целью получения её твердотельной модели;
6) Выталкивание образующего контура рабочей поверхности в обоих направлениях с целью получения её твердотельной модели;
7) Получение отверстий путём вращения их образующих контуров с удалением материала из образованных элементов.
1. Выбор одной из базовых плоскостей (фронтальной) для создания плоского эскиза модели.
В Дереве операций открываем папку «Геометрия» затем нажимаем
кнопку «Новый эскиз»
на панели «Управление», подводим курсор к надписи «Плоскость YZ» в Дереве операций и однократно щелкаем на этой надписи левой клавишей мыши. Для того чтобы плоскость эскиза совпадала с плоскостью экрана, нажимаем кнопку «Показать плоскость» на панели инструментов «Вид».

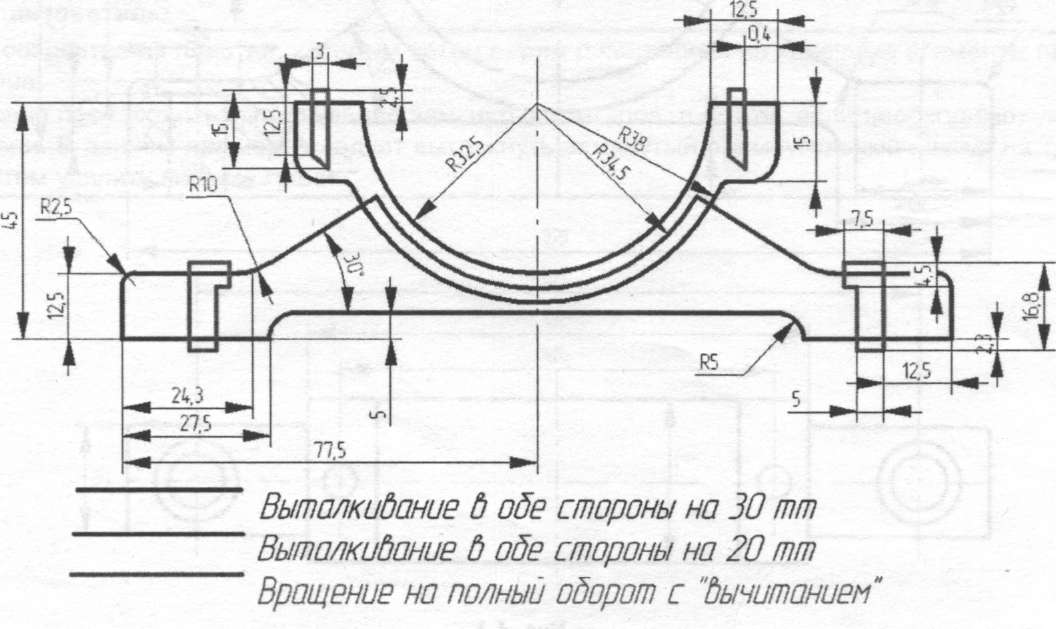

В выбранной эскизной плоскости необходимо построить образующие контуры частей нижней части опоры подшипника (Рис. 2). На рисунке различными линиями выделены те образующие контуры, с помощью которых будут создаваться элементы твердотельной модели. Для обеспечения связанности отдельных элементов эти контуры должны иметь взаимные пересечения.
Рис. 2.
2. Создание образующего замкнутого контура основания опоры.
Целесообразно построить сначала одну половину контура, а вторую половину зеркально отобразить. Построение осуществляем в следующем порядке:
• для построения горизонтального отрезка длиной 27,5 мм переходим в
режим «Отрезок» нажатием кнопки
на инструментальной панели «Эскиз». После чего переводим курсор в рабочее положение редактора. В поля ввода «Ручной ввод» записываем координаты первой точки отрезка: X=0, Y=0. После чего щёлкаем левой кнопкой мыши, чтобы зафиксировать введённые величины. Затем указываем координаты конечной точки: длина L = 27,5 и угол А = 0. Затем фиксируем введённые величины щелчком левой кнопки мыши. Горизонтальный отрезок создан.
• Конечная точка горизонтального отрезка построенного ранее будет служить начальной точкой вертикального отрезка длиной 5 мм координаты конечной точки следующие L = 5 а угол А следует задавать таким образом, чтобы отрезок располагался вертикально.
• Аналогично в направлении слева направо строим горизонтальный отрезок длиной 50 мм (155/2 - 27,5 = 50 мм), который начинается из конечной точки предыдущего отрезка.
• С целью определения центра дуги опорной поверхности из конца предыдущего отрезка создаём вертикальный отрезок длиной 40 мм (45 – 5 = 40 мм).
• Из точки с координатами (0, 0) строим вертикальный отрезок длиной 12,5 мм.
• Из конца этого отрезка в направлении слева направо создаем горизонтальный отрезок длиной 24,3 мм.
• Из конца предыдущего отрезка под углом 30° проводим прямую линию такой длины, чтобы она впоследствии смогла пересечь дугу радиусом R = 34,5 мм. Достаточно, чтобы длина такого отрезка была больше 30 мм.
• Для построения дуги радиусом R = 34,5 мм на инструментальной панели
«Эскиз» нажимаем кнопку
и переходим в режим «Дуга по центру началу и углу». Переводим курсор в рабочее окно редактора, совмещаем его с определённой ранее точкой центра дуги и щёлкаем левой кнопкой мыши. В поле ввода инструментальной панели «Ручной ввод» записываем значение радиуса дуги R = 34,5, затем щелчком левой кнопки мыши фиксируем первую точку дуги таким образом, чтобы созданная дуга пересекала наклонный отрезок. Конечную точку дуги, расположенную правее вертикальной оси симметрии, Также фиксируем щелчком левой кнопки мыши. Дуга создана. Контур основания приобретает вид, представленный на рис. 3.
Рис. 3.
• Для построения скруглений на инструментальной панели «Эскиз»
нажимаем
кнопку «Скругление»
Затем поочередно щёлкаем на скругляемых отрезках (при этом они выделяются зеленоватым цветом). Если установить курсор внутри скругляемого угла, то на экране монитора появится динамический объект — скругление. В поле ввода панели инструментов «Ручной ввод» записываем R = 5 и щёлкаем левой кнопкой мыши. Аналогично создаём остальные скругления.
• после построения скруглений следует удалить лишние части построенных элементов. Для этого на инструментальной панели «Эскиз» нажимаем
кнопку «Усечь»
Для удаления части объекта достаточно щёлкнуть на нём левой кнопкой мыши. При этом удалится часть объект, которая ограничена пересечениями с ближайшими объектами.
• Выполнение операции зеркального копирования объекта. Прежде чем приступить к этой операции, необходимо предварительно выделить подлежащие симметричному копированию объекты. Для этого на панели
и щёлкаем левой кнопкой мыши на соответствующем элементе или выделяем группу элементов с помощью рамки. Выделенные элементы преобретают красный цвет.
Если рамка изображается слева направо («охватывающая» рамка), то выделению подвергнутся те элементы, которые полностью попали в окно выбора. Если же рамка изображается справа налево («секущая» рамка), то выделяются все элементы модели, которые хотя бы частично попадают в эту рамку.
переходим
в соответ-
контура нажимаем кнопку «Зеркальное отображение»
нажимаем
кнопку ной панели " длиной 40 ммтроенного
ранее будет служить начальной точкой
вертикального отрезка длиной
одновременно открывается диалоговое окно «Зеркальное отображение», в котором не должен быть установлен флажок опции «Удалить исходные объекты». Теперь задаём ось симметрии, для этого щёлкаем по начальной и конечной точкам вертикального отрезка, совпадающего с осью симметрии. После второго щелчка левой кнопкой мыши создаётся зеркальная копия выделенных объектов.
