Канал разверток.
Канал разверток обеспечивает совмещение первичной и вторичной информации на экране индикатора с ошибкой не более 4 мм. Канал состоит из знакогенератора, двух интеграторов по координате X и Y, генератора колец, переключателя квантов, двух генераторов линий движения (по координате X и Y), регистра преобразователя "код-напряжение" ПНК -10, двух 10 - разрядных преобразователей "код-напряжение" (по координате X и Y), генератора пилообразного напряжения, двух усилителей постоянного тока (по координате X и Y) (см. Рис. 4). Знакогенератор формирует напряжения координатных составляющих огибающей цифр при воспроизведении вторичной информации на экране ЭЛТ. Напряжение координатного отклонения формируется по методу знако-синтезирующих фигур.
Переключатель
квадратов
Интегратор
«Х»
Интегратор
«У»
Генератор
линии движения «У»
Преобразователь
«код-напряжение»
Преобразователь
«код-напряжение»
Усилитель
постоянного тока
Генератор
линии движения «Х»
Генератор
колец
Знакогенератор
Регистр
преобразователя «код-напряжение»
Генератор
пилообразных напряжений
Из
канала синхронизации
Усилитель
постоянного тока
В
канал отработки пеленга антенны
Рис. 4. Канал развертки
5.5 Канал отработки пеленга антенны.
Канал отработки пеленга антенны предназначен для дистанционного слежения за вращением антенны РЛС; разложения развертки дальности по координатам X, Y; отработки угла ориентации координат по данным ЦВМ и формирования импульсов курсовой метки и нуля пеленга.
Построитель
пеленга антенны
Формирователь
сигнала рассогласования
В
канал управления контроля и индикации
Формирователь
Семизарядный
преобразователь «код-напряжение»
Рис. 5. Канал обработки пеленга антенны.
Канал обеспечивает отработку пеленга с точностью ± 10' выдачу тактов пеленга через каждые 5'16", ориентацию координат X,Y. Канал состоит из построителя пеленга антенны, формирователя сигнала рассогласования семи разрядного преобразователя "код-напряжение" и формирователя (cм. рис. 5). Построитель пеленга антенны предназначен для построения пеленга антенны (ПА) в виде угла поворота вала и формирования последовательности импульсов, количество которых пропорционально ПА.
5.6 Канал управления контроля и индикации.

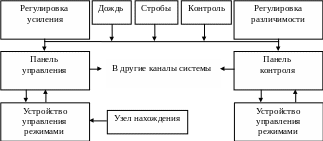

Канал управления контроля и индикации состоит из панели управления, панели контроля, устройства управления режимами, шарового регулятора положения маркера (см. рис. 6). Панель управления предназначена для управления работой индикатора 'Бриз - Е" и ЦВМ и обеспечивает формирование сигналов управления и индикацию положения органов управления. Панель контроля предназначена для контроля аппаратуры и обеспечивает формирование команд управления контролем, признаков типа судна и лага, вспомогательных признаков и проверку контрольных сигналов.
Рис. 6. Канал управления, контроля и индикации.
Устройство управления режимами предназначено для формирования управляющих слов из сигналов и команд управления и выдачи по кодовым шинам в ЦВМ, а также для приема по кодовым шинам из ЦВМ слов управления и формирования из них сигналов индикации.
Шаровой регулятор положения маркера предназначен для выработки прямоугольных координат маркера по взаимно-перпендикулярным направлениям X, Y, характеризующимся количеством электрических импульсов на соответствующих выходных шинах. При вращении шара регулятор выдает в формирователь кода координат строба последовательность импульсов с частотой зависящей от скорости вращения шара.
