Паяні та клейові з'єднання

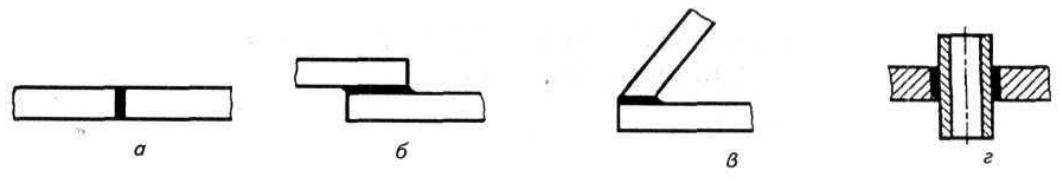

У з'єднаннях, отриманих паянням та склеюванням, місце з'єднання елементів слід зображати суцільною лінією товщиною 2S (удвічі товщою від суцільної товстої основної лінії) (рис. 9).
Рис. 9
Як і зварні, паяні шви (П) поділяють на:
а —стикові (ПВ-1, ПВ-2, ...); б — напусткові (ПН1, ПН-2, ...); в — кутові (ПУ-1, ПУ-2, ...); г—таврові (ПТ-1, ПТ-2,...) (див. рис. 9).
Для позначення паяного та клейового з'єднання застосовують умовний знак, який наносять на лінії-виносці суцільною основною лінією:
—
для паяння (рис. 10); K—
для склеювання (рис. 11).
Лінія-виноска закінчується стрілкою, якщо зображається безпосередньо шов (див. рис. 10 – 12,а). При позначенні невидимого на зображенні шва стрілку не ставлять (рис. 12, б).
Шви, виконані по замкненій лінії, треба позначати колом діаметра 3-5 мм, що виконується тонкою лінією (див. рис. 10 – 11).
Рис. 10 Рис. 11 Рис. 12
Завдання, які рекомендовані для виконання студентами під час занять
Вправа 1. Дайте повну (розшифруйте в зошиті) відповідь структурі умовного позначення зварного шва.
а
)
ГОСТ 5264-80 Т4-Δ5
б
)
ГОСТ
5264-80 Н1- Δ5
Вправа 2. Напишіть умовне позначення зварного шва, приймаючи, що зварювання використовувалось в захисних газах, деталь обварили по всьому периметру без підотовки країв.
Список використаних джерел Основна література:
Антонович Є.А., Василишин Я.В., Шпільчак В.А. Креслення: Навчальний посібник/ За ред. проф. Є.А. Антоновича. - Львів: Світ, 2006. – 512с.
Боголюбов С.К. Черчение: Учебник для средних специальных учебных заведений. – М.: Машиностроение, 1989. – 336с.
Боголюбов С.К. Индивидуальные задания по курсу черчение: Практ. пособие для учащихся техникумов. – М.: Высш. шк., 1989. – 368с.
Рис. 10 Рис. 11 Рис. 12
Завдання, які рекомендовані для виконання студентами під час занять
Вправа 1. Дайте повну (розшифруйте в зошиті) відповідь структурі умовного позначення зварного шва.
а ) ГОСТ 5264-80 Т4-Δ5
б ) ГОСТ 5264-80 Н1- Δ5
Вправа 2. Напишіть умовне позначення зварного шва, приймаючи, що зварювання використовувалось в захисних газах, деталї обварили тільки з внутрішньої сторони без підотовки країв.
Рис. 10 Рис. 11 Рис. 12
Завдання, які рекомендовані для виконання студентами під час занять
Вправа 1. Дайте повну (розшифруйте в зошиті) відповідь структурі умовного позначення зварного шва.
а ) ГОСТ 5264-80 Т4-Δ5
б ) ГОСТ 5264-80 Н1- Δ5
Вправа 2. Напишіть умовне позначення зварного шва, приймаючи, що зварювання використовувалось напівавтоматичне під флюсом, деталї обварили тільки з внутрішньої сторони без підотовки країв.
Рис. 10 Рис. 11 Рис. 12
