4. Описание лабораторной установки. Общее задание на выполнение лабораторной работы.

4.1. Описание лабораторной установки

В работе исследуются трехфазные (нулевая и мостовая) схемы выпрямления. Внешний вид лабораторной установки приведен на рис.4. Схема выпрямления трехфазного тока с выводом нулевой точки и мостовая схема приведены на рис.5.

4.2. Общее задание на выполнение лабораторной работы

1. Снять и построить внешнюю характеристику U_d=f(I_d) выпрямителя, собранного по нулевой и мостовой схеме.

2. По экспериментальным данным определить соотношения напряжений и токов U_d/U₂ ; I_a /I_d ; I₂ /I_d ; I₁ / I_d и сравнить их с теоретическими соотношениями.

3. Зарисовать формы кривых выпрямленного напряжения u_d ; напряжения u_ak между анодом и катодом диода; токов i_a, i₂, i₁.

4. Определить коэффициент мощности  для исследуемых схем.

Примечание: исходные расчетные данные, режим работы выпрямителя при осциллографировании токов и напряжений и объем расчетной части лабораторной работы выдает преподаватель в индивидуальном задании.

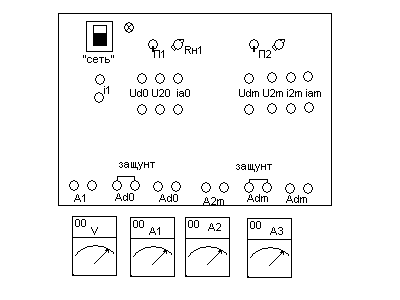

Рисунок 4 – Внешний вид лабораторной установки

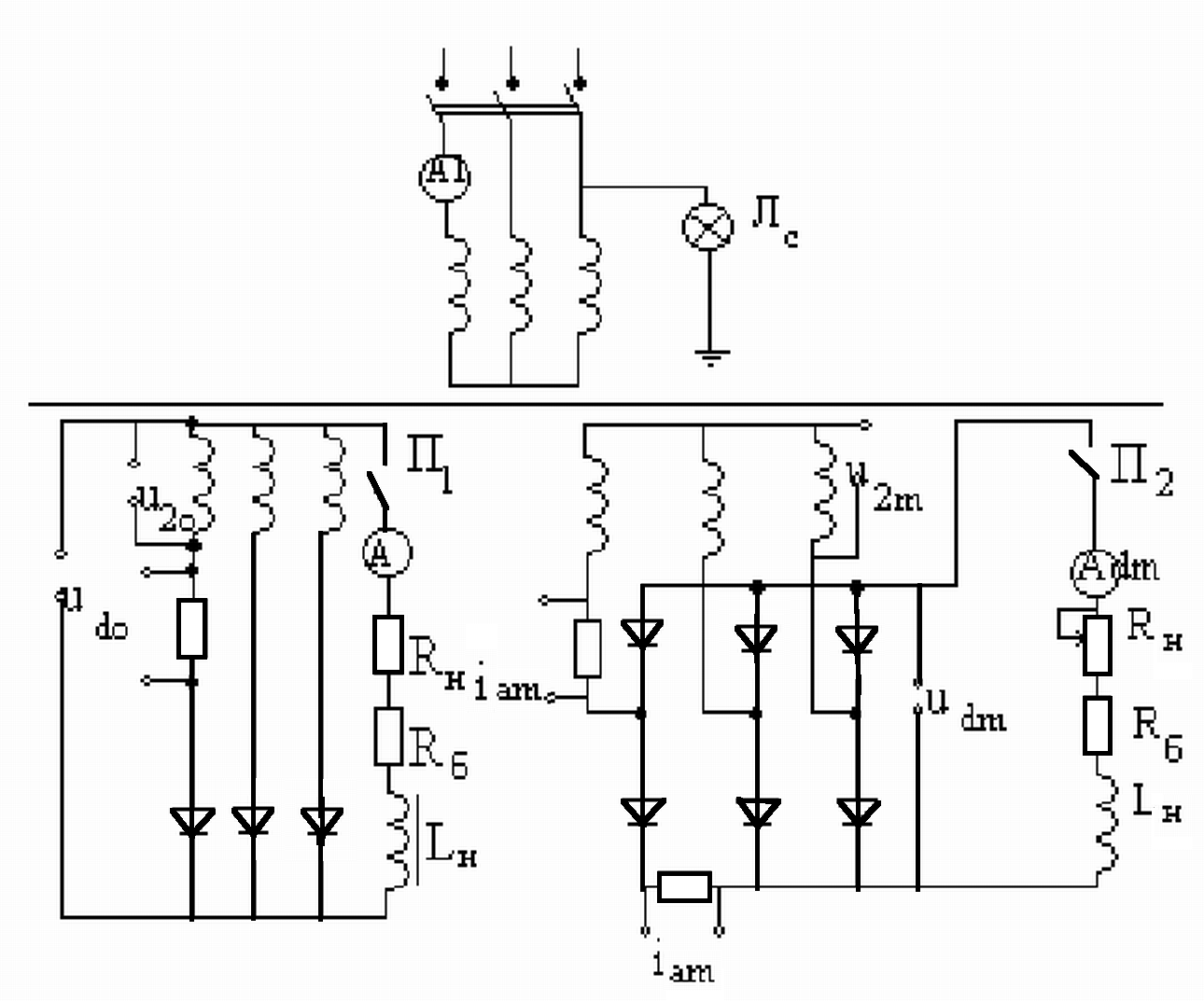

Рисунок 5 – Схема выпрямления трехфазного тока

5. Порядок проведения работы

1. Ознакомиться с методическим руководством.

2. Получить индивидуальное задание у преподавателя.

3. Исследовать трехфазную нулевую схему выпрямления.

   1. Подключить амперметр А₂ к клеммам А_do.

   2. Включить автомат “Сеть”.

   3. Измерить U_d0 и U₂₀ .

   4. Подключить вольтметр V к разъемам U_do.

   5. Включить тумблер П1. Изменяя сопротивление нагрузки R_н1, получить различные значения U_d(V) в зависимости от I_d(A₂). Результаты занести в табл.1. Зарисовать осциллограммы токов и напряжений (см.задание).

   6. При заданном значении тока I_d(А₃) измерить значения токов I₁(A₁) и I₂(A₂).

Внимание! После выполнения эксперимента необходимо рукоятку резистора R_н1 повернуть против часовой стрелки до упора.

Отключить тумблер П1 и автомат “Сеть”.

4. Исследовать трехфазную мостовую схему выпрямления.

   1. Подключить амперметры А₂ и А₃ к клеммам А_2м и А_dм соответственно.

   2. Включить автомат “Сеть”.

   3. Измерить U_dm и U_2m.

   4. Подключить вольтметр V к разъемам U_dm.

   5. Включить тумблер П2. Изменяя величину сопротивления нагрузки R_н, получить различные значения U_d(V) в зависимости от I_d(A₃). Результаты измерения занести в табл.2. Зарисовать осциллограммы токов и напряжений (см.задание).

   6. При заданном значении тока I_d(A₃) измерить значения токов I₁(A₁), I₂(A₂).

Внимание! После выполнения эксперимента необходимо рукоятку резистора R_н повернуть против часовой стрелки до упора. Отключить тумблер П2 и автомат “Сеть” отключить стенд от сети.

6. Обработка экспериментальных данных

Все результаты измерений оформить в виде таблиц

Таблица 1 – Результаты измерений при снятии внешней характеристики трехфазного выпрямителя с выводом нулевой точки

Измеряемая величина	Значения измеряемой величины
Id, mA
Ud, B

Таблица 2 – Результаты измерений при снятии внешней характеристики трехфазного мостового выпрямителя

Измеряемая величина	Значение измеряемой величины
Id, mA
Ud, B
