2.7 Выполнение сложных разрезов
Фигуры сечения, полученные различными секущими плоскостями сложного разреза, не разделяют одну от другой никакими линиями. Сложный ступенчатый разрез помещают на месте соответствующего основного вида или в любом месте чертежа (Рис.2.13).
При ломаных разрезах секущие плоскости условно поворачивают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда. Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (Рис. 2.14).
Допускается соединение ступенчатого разреза с ломаным в виде одного сложного разреза.
Допускается соединять четверть вида и четверти трёх разрезов; четверть вида, четверть одного разреза и половину другого и т.п. при условии, что каждое из этих изображений в отдельности симметрично.

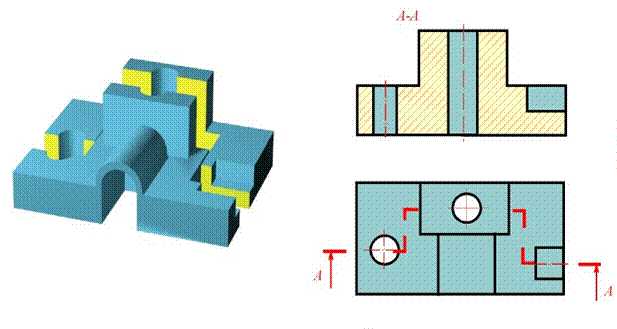

Рис. 2.13 Пример выполнения сложного ступенчатого разреза
Рис. 2.14 Пример выполнения ломаного разреза
Вопросы для самопроверки:
1. Что называют видом?
2. Как получают изображение предмета на плоскости?
3. Что называют главным видом?
4. Поясняют ли надписями виды на чертежах?
5. Что называют дополнительным видом?
6. Какими правилами пользуются при выполнении дополнительных видов?
7. Что называют местным видом?
8. Как отличить разрез от вида?
9. Какие обозначения и надписи установлены для разрезов?
10. Как располагают разрезы на чертежах?
Список используемых источников:
Инженерная графика. Учебно-методическое пособие / Сост С.А. Попов.- НовГУ, Великий Новгород, 2007.- 110 с. (раздел 2)
Лекция 3 Нанесение размеров
3.1 Общие положения
3.2 Краткие сведения о базах в машиностроении
3.3 Система простановки размеров
3.4 Размерные и выносные линии
3.5 Нанесение размерных чисел
3.1 Общие положения
Правила нанесения размеров установлены в ГОСТ 2.307-68. Величину изображённого изделия и его элементов устанавливают нанесённые на чертеже размерные числа, за исключением случаев, предусмотренных ГОСТ 2.414-75. Размерные числа располагают у размерных линий, на полках линий-выносок, в таблицах, технических требованиях, используют с условными знаками.
Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.
Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации, за исключением справочных размеров.
3.2 Краткие сведения о базах в машиностроении
Конструктивный элемент детали, от которого ведется отсчет размеров детали, называется базой. Это может быть поверхность или линия (осевая, центровая).
Виды поверхностей, используемых в машиностроении
1. Основные поверхности;
2. Вспомогательные поверхности;
3. Исполнительные поверхности;
4. Свободные поверхности.
- Основные поверхности - поверхности которыми определяется положение детали в изделии;
- Вспомогательные поверхности - это поверхности, которые определяют положение присоединяемой детали относительно данной;
- Исполнительные поверхности - это поверхности, c помощью которых деталь выполняет свое функциональное назначение;
- Свободные поверхности не имеют соприкосновения с поверхностями других деталей.
В зависимости от назначения различают следующие базы:
- Конструкторские;
- Технологические;
- Измерительные.
Конструкторские базы - базы, используемые для определения положения элементов:
а) детали в детали;
б) детали в сборочной единице;
в) сборочной единицы в изделии;
Технологические базы - базы, используемые для определения положения заготовки или изделия при изготовлении или ремонте;
Измерительные базы - базы, используемые для определения относительного положения заготовки или изделия и средств измерения.
