9.4. Расчет центрально нагруженных фундаментов.
Условие прочности центрально-нагруженного фундамента (рис. 9.5):
|
(9.1) |
где: Nn – нормативное значение нагрузки;
R0 – расчетное сопротивление грунта;
А – площадь подошвы фундамента;
m = 20 kH/м3 – среднее значение объемного веса материала фундамента и грунта на его обрезах;
d – глубина заложения фундамента.
Из условия (9.1) размеры подошвы фундамента:
|
(9.2) |
Минимальная высота фундамента определяется из условия продавливания фундамента по поверхности пирамиды продавливания:
|
(9.3) |
где Rbt – расчетное сопротивление бетона при растяжении;
h0 – рабочая высота фундамента;
Um = 2(hc + bc + 2h0) – среднее арифметическое между периметрами верхнего и нижнего оснований пирамиды продавливания в пределах h0).
50 |
|

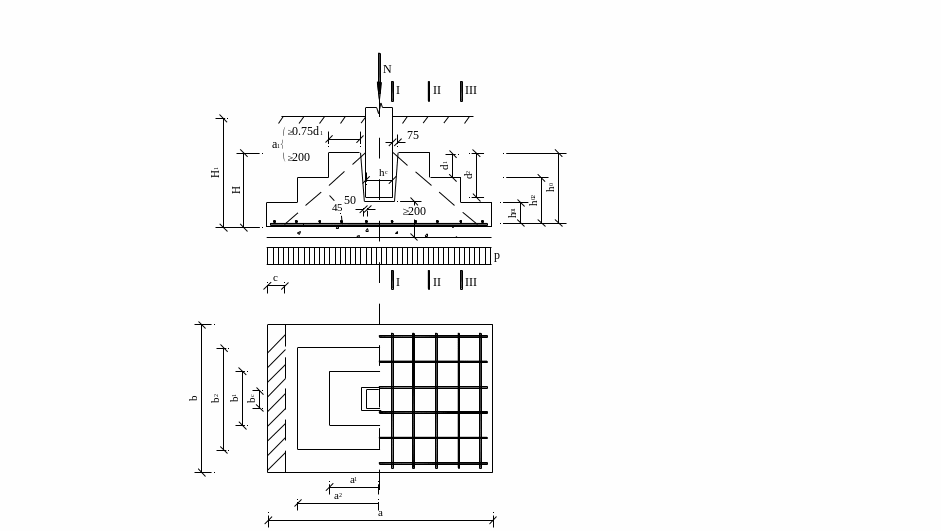

Рис. 9.5. К расчету центрально-нагруженного фундамента. |
|
Продавливающую силу принимают согласно расчету по первой группе предельных состояний на уровне верха фундамента за вычетом давления грунта по площади основания пирамиды продавливания:
P = N – A1p, |
(9.4) |
где р = N/A;
A1= (а – hc – 2h0)(b –bhc – 2h0) – площадь подошвы фундамента, находящаяся за пределами подошвы пирамиды продавливания.
На основании этих выражений выведена приближенная формула для определения полезной высоты фундамента:
|
(9.5) |
Высота нижней ступени h01 определяется из условия продавливания (9.3), а также из условия восприятия поперечной силы сечением бетона без постановки поперечной арматуры:
Q = Pc b3Rbt h01, |
(9.6) |
где c = (а – hc – 2h0).
Значения расчетных изгибающих моментов от действия реактивного давления грунта в сечениях І–І, ІІ–ІІ, ІІІ–ІІІ (рис. 9.5):
|
(9.7) |
|
(9.8) |
|
(9.9) |
Сечение арматуры на всю ширину фундамента:
|
(9.10) |
|
(9.11) |
|
(9.12) |
Из трех значений сечения рабочей арматуры принимают большее значение и по нему по сортаменту подбирают количество стержней и их диаметры. Армируют фундамент сварными сетками из стержней периодического профиля диаметром не меньше 10 мм и шагом 100…200 мм в обоих направлениях. Сварную сетку устанавливают по подошве фундамента с соблюдением защитного слоя бетона. Толщина нижней плиты под дном стакана должна быть не менее 200 мм. Зазоры между колонной и стенкой стакана должны быть: по низу – не менее 50 мм, по верху – не менее 75 мм. Толщина стенок стакана по верху должна быть не менее 3/4 высоты верхней ступени (а1 0.75d1) и не менее 200 мм.
