ВСТУП

Термічна обробка викликає істотні зміни структури, фізико-механічних, технологічних, службових властивостей металевих виробів – напівфабрикатів, готових виробів і інструменту. Теплова дія при термічній обробці посилюється і видозмінюється при одночасних хімічних деформаційних, магнітних і інших діях, поєднання яких лежить в основі комплексних обробок. Їх роль і значущість різна не тільки у зв'язку з хімічним складом сплаву, але і у зв'язку з етапом переділу початкової сировини в кінцеву продукцію.

Основою технологічних процесів термічної і комплексної обробок є закономірності структурно-фазових перетворень при нагрівах і охолоджуваннях сплавів. Вони служать не тільки для пояснення процесів, що відбуваються, а і для розробки нових сплавів і технологій зміцнюючих обробок, більш економічних ніж існуючі і конкурентоздатних на світовому ринку.

Дана курсова робота присвячена розгляду фазово-структурних перетворень в сплавах на прикладі конструкційної сталі 34ХН3М і інструментальної сталі 5ХНВ, що відбуваються при аустенітизації, дифузійному і мартенситному перетворенні при охолоджуванні, розпаді пересиченого твердого розчину і встановленню шляхів подолання недоліків діючих технологічних процесів.

1 ФАЗОВІ І СТРУКТУРНІ ПЕРЕТВОРЕННЯ ПРИ ТЕРМІЧНІЙ ОБРОБЦІ СТАЛІ 5ХНВ

1.1 Загальна характеристика сталі 5ХНВ

Ця сталь відноситься до інструментальної штампової сталі.

Призначення сталі – молотові штампи пневматичних молотів з масою падаючої частини вище 3т, пресові штампи для гарячого пресування кольорових сплавів.

Хімічний склад даної сталі представлений в таблиці 1.1 [1]

Таблиця 1.1 -Химический склад сталі 5ХНВ по ГОСТ 4543-71 %

C	Mn	Si	Cr	Ni	W	P	S
						Не більше
0,50-0,60	0,50-0,80	0,17-0,37	0,50-0,80	1,40-1,80	0,50-0,80	0,030	0,035

Температура критичних точок приведена в таблиці 1.2

Таблиця 1.2 – Температура критичних точок сталі 5ХНВ, ^оС [1]

Ас1	Ас3	Аr1	Аr3	Мн
735	820	610	640	260

Для прикладу розглянемо такий виріб, як пуансон для гарячої деформації, ескіз виробу представлений на малюнку 1.1

Рисунок 1.1 – Эскиз пуансону

Маса виробу-0,8 кг

Основними вимогами до матеріалу пуансону є підвищена в'язкість в повздожному і поперечному напрямах перерізу. Основні причини виходу з буд штампів – знос, розпал, зминання. Тому окрім механічних властивостей важлива також теплостійкість, окалиностійкість і розпалостійкість, тобто опір термічній і термомеханічній втомі, високу прогартовуваність для досягнення рівномірності за перерізом [10].

Механічні властивості стали після ТО- гарту і відпустки приведені в таблиці 1.3

Таблиця 1.3 – Механічні властивості прокату із сталі 5ХНВ в залежності ось режиму зміцнюючої обробки [2].

Режим термообробки			σв, Н/мм2	σ0,2, Н/мм2	δ, %	ψ, %	KCU, Дж/см2
Операція	t, oC	Охолоджуюче середовище	не менш
Гартування Відпуск	850 - 870 500 - 550	масло повітря	1310	1180	12	36	57

Вид поставки- сортовий прокат, у тому числі фасонний: ГОСТ 5950-73, ГОСТ 2590-71, ГОСТ 2591-71. Пруток, що калібрується, ГОСТ 5950-73, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78. Шліфований пруток і сріблянка ГОСТ 5950-73, ГОСТ 14955-77. Смуга ГОСТ 4405-75. Дріт ГОСТ 10543-82. Поковки і ковані заготовки ГОСТ 5950-74, ГОСТ 1133-71, ГОСТ 7831-78[1].

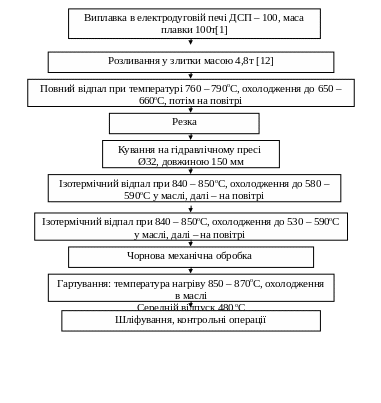

С хема технологічного переділу сталі 5ХНВ в готовий виріб (пуансон) наведена на рисунку 1.2.

1.2 Режими термічної обробки для сталі 5хнв

Вивчивши схему переділу рідкого металу в пуансон видно|показний|, що термічній обробці піддаються злиток|зливок|, кований виріб і готова деталь. Деталь виготовлена із|із| сталі 5ХНВ-| инструментально-| штампова сталь.

Злиток|зливок| матиме литу структуру, а форма заготівки|заготівлі| при обробці тиском|тисненням| змінюється під дією зовнішніх сил унаслідок|внаслідок| пластичної деформації. Зміна форми кристалів полягає в тому, що вони витягуються у напрямі головної|чільної| деформації розтягування(наприклад, у напрямі плющення або волочіння). З|із| підвищенням міри|ступеня| холодної деформації зерна усе більш витягуються і структура стає волокнистою.

Злитки з легованих сталей перед подальшою обробкою піддають спеціальній термічній обробці. Внаслідок високої стійкості аустеніту навіть при сповільненому охолодженні вони мають структуру мартенситу або троостітомартенситу. Для зниження твердості їх треба нагріти вище А_с3. При нагріві відбуваються процеси розпаду мартенситу, коагуляція карбідів в трооститі, а потім аустенітизація й у результаті цього знижується твердість[3]. Тому для зниження твердості проводимо повний відпал. Повний відпал проводиться при температурі А_с3 + (20 – 30^оС), охолодження до 500 – 600^оС проводять зі швидкістю 20 – 60^оС/год., далі – на повітрі. Схема режиму повного відпалу злитка із сталі 5ХНВ наведена на рисунку 2.3.

Перед різанням на мірні довжини та чорновою обробкою на металорізальному верстаті необхідно провести термообробку для поліпшення оброблюваності різанням й зняття внутрішньої напруги. Для інструментальних сталей типу 5ХНВ застосуємо ізотермічний відпал – нагрів до температур А_с3 + (20 – 30°С), потім прискорене охолодження до температури А_r3 – (20 – 30°С), витримка при цій температурі, охолодження на повітрі. Режим ізотермічного відпалу поковки із сталі 5ХНВ приведений на рисунку 1.4.

Кінцевою термічною обробкою для даного виробу є гартування з високим відпуском (поліпшення), забезпечує найбільш високу конструктивну міцність. Схема режиму кінцевої термообробки пуансону представлена на рисунку 1.5.

При цьому охолодження при гартуванні проводимо в маслі, температура якого не повинна бути вищою за 70 – 75^оС. Структура після гартування складається з мартенситу гартування та незначної кількості залишкового аустеніту, отримувана твердість становить 43 – 45 HRC. Після гартування застосовуємо високий відпуск [6]

Термообробка розбивається на 3 рівні|ступені|:

-попередня (повний|цілковитий| відпал);

-проміжна (ізотермічний відпал);

- кінцева (гартування|гартування| з|із| відпуском|відпуском|).

При триступінчатій|триступінчастій| термообробці для моєї деталі попередню термообробку призначають для злитка|зливка|(повний|цілковитий| відпал), промежуточную-| для прокатаного|прокочувати| і обрізаного|обрізати| листа|листа|(ізотермічний відпал). Кінцева - для готового виробу (гартування|гартування| з|із| відпуском|відпуском|).

Нижче представлені|уявляти| режими термічної обробки для сталі 5ХНВ|.

Рис. 1.3. Режим повного|цілковитого| відпалу злитка із сталі 5ХНВ|

Рис. 1.4 Режим ізотермічного відпалу поковки із сталі 5ХНВ|

Рис. 1.5 Режим кінцевої|скінченної| термічної обробки пуансона із сталі 5ХНВ|

З|із| даних малюнків видно|показний|, що:

Повний|цілковитий| відпал проводиться при температурах 760-790 ^оС|, охолоджується з|із| піччю до 650-660 ^оС| потім на повітрі. Ізотермічний відпал здійснюється при температурах 840-850 ^оС|, охолодження|охолодження| до 530-590 ^оС| спочатку в маслі|мастилі| потім на повітрі. Після|потім| механічної обробки гартування|гартування| проводиться при температурах 850-870 ^оС|, охолоджується в маслі|мастилі| потім проводиться середній відпуск|відпуск| при температурі 480 ^оС [11] |.
