1.2.2. Датчик: Термопреобразователь с унифицированным выходным сигналом тспу Метран-276.

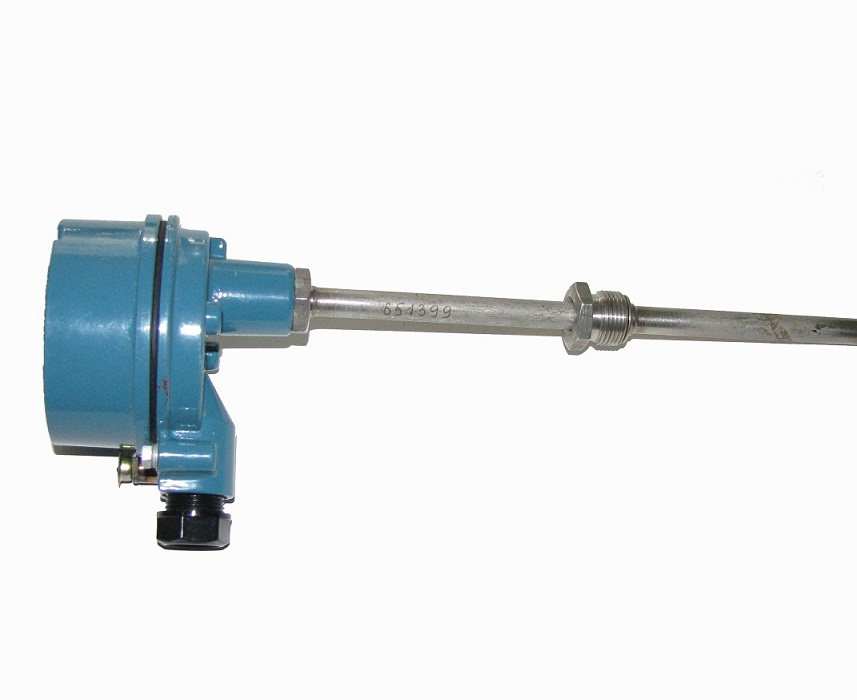

Рис. 3. Термопреобразователь ТСПУ Метран-276

Термопреобразователь ТСПУ Метран-276 (рис.3) может применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов, паров, горючих жидкостей

Предназначены для измерения температуры нейтральных и агрессивных сред, по отношению к которым материал защитной арматуры является коррозионностойким.

Чувствительный элемент первичного преобразователя и встроенный в головку датчика измерительный преобразователь преобразуют измеряемую температуру в унифицированный выходной сигнал постоянного тока, что дает возможность построения АСУТП без применения дополнительных нормирующих преобразователей. Технические характеристики: ТСПУ Метран-276.

Таблица 2. Параметры датчика ТСПУ Метран 276

Диапазон измеряемых температур	Предел допускаемой основной приведенной погрешности	Показатель тепловой инерции:
0…80 С.		Не более 20 с.

Вывод передаточной функции датчика:

Датчик представляет собой типовое инерционное звено. Для определения передаточной функции нам требуется найти постоянную времени Т и коэффициент усиления k.

В данном случае постоянной времени будет являться показатель тепловой инерции Т= 20 с.

(2.0)

Входной величиной является диапазон измеряемых температур:

⁰ С (2.1)

Выходной величиной является выходной сигнал:

*10^-3 А. (2.2)

(2.3)

Передаточная функция: . (2.4) Вывод: таким образом, датчик представляет собой инерционное типовое звено с коэффициентом усиления и постоянной времени Т= 20 с.

3. Задвижка фланцевая с электродвигателем зклп pn 25

Рис. 4. Задвижка фланцевая с электродвигателем ЗКЛП PN 25

Задвижки (рис.4) относятся к запорным устройствам, в которых проход перекрывается поступательным перемещением запорного органа в направлении, перпендикулярном движению потока транспортируемой среды. Задвижки применяются для перекрытия потоков газообразных или жидких сред в трубопроводах различных давлений и условных (номинальных) проходов.

По исполнению корпуса задвижки обычно изготавливаются полнопроходными, т.е. диаметры проходного сечения седел не сужаются. В некоторых случаях используются зауженные задвижки, у которых диаметры проходного сечения седел сужаются. Это позволяет снизить усилия и крутящие моменты систем управления, а также уменьшить габаритные размеры и массу.

Задвижка фланцевая с электродвигателем ЗКЛП PN 25, предназначена для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытывается воздухом. При заказе необходимо делать пометку "газ". Установочное положение задвижек электроприводом вверх. Допускается отклонение от вертикали до 90° в любую сторону. При наклонном или горизонтальном положении должна быть предусмотрена дополнительная опора под электропривод.

Вывод передаточной функции ИМ:

Выходным сигналом у ИМ будет являться перемещение задвижки на 180 градусов. Осуществляется это перемещение с помощью подачи входного напряжения U=12 В. Входным сигналом является напряжение, подающееся на ИМ.

(3.0) Постоянная времени T=30 с.

Таким образом, передаточная функция ИМ имеет вид:

(3.1)

Вывод: задвижка фланцевая с электродвигателем ЗКЛП PN 25 представляет собой типовое инерционное звено с постоянной времени Т=30 с. и коэффициентом усиления
