Глава XVIII

ЛАБОРАТОРНОЕ И АПТЕЧНОЕ СТЕКЛО. АПТЕЧНОЕ ОБОРУДОВАНИЕ И СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ

Номенклатура изделий, применяемых в аптеках, очень велика. Это прежде всего изделия из стекла для хранения медикаментов и для расфасовки лекарственных веществ, средства их укупорки. аппаратура для дозирования, различные средства механизации трудоемких работ и, наконец, аптечная мебель и вспомогатель­ное оборудование.

Ряд технических средств, главным образом приборов, применя­ющихся в лабораториях лечебных учреждений и в аптеках, опи­сан в предыдущей главе. В данном разделе рассмотрены изделия из стекла и оборудование, применяемое в основном в аптеках.

ЛАБОРАТОРНЫЕ СТЕКЛОИЗДЕЛИЯ

В лабораторной и аптечной практике применяют широкий ас­сортимент различной лабораторной посуды. Ее принято разделять на три основные группы: тонкостенная, толстостенная и измери­тельная (мерная) посуда.

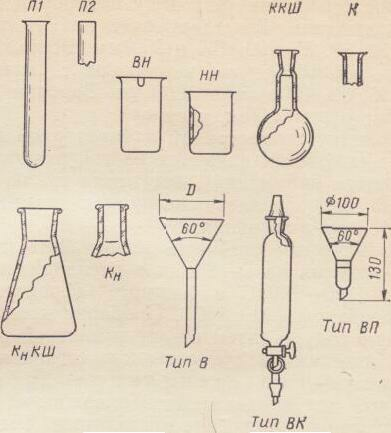

Рис. 144. Тонкостенная лабо­раторная посуда.

Тонкостенная посуда (рис. 144) предназначе­на для нагревания жид­костей, поэтому помимо химической устойчивости она должна обладать вы­сокой термостойкостью, т. е. выдерживать резкий перепад температур (до 100—150 °С). Посуду вы­пускают и различают по номинальной вместимо­сти. Фактическая вмести­мость посуды на 20— 30% больше номиналь­ной. Изделия эти стан­дартизованы; их изготовляют из химико-лабораторного стекла клас­сов, приведенных в главе III.

Пробирки выпускают отбортованными и неотбортованными (исполнение П2) диаметром 7, 12, 14, 16, 21 мм (исполнение П1 и П2), 25 и 30 мм (только П1), высотой от 40 до 270 мм. Пример условного обозначения пробирки исполнения П1 диаметром 16 мм из стекла классов ХС2 и ХСЗ: пробирка П1 16—180 ГОСТ 10515— 75.

Стаканы представляют собой тонкостенные цилиндры раз­личной вместимости. Делятся на высокие, у которых высота поч­ти вдвое превышает диаметр, с носиком (ВН) и без носика (В) и низкие с носиком (НН) и без носика (Н). У низких стаканов размер высоты превышает диаметр всего на 40%. Высокие ста­каны выпускают вместимостью 50, 100, 150, 250, 400, 600, 1000, 2000 и 3000 мл, а низкие, кроме того, вместимостью 5, 10, 25 и 5000 мл. Пример условного обозначения стакана высокого с носи­ком номинальной вместимостью .250 мл из стекла класса ТС: ста­кан ВН-250ТС ГОСТ 10394—72.

Колбы изготовляют 25 типов по стандарту (ГОСТ 10394— 72). Наиболее часто применяют колбы типа ККШ—круглодонные с конусами взаимозаменяемыми и без конусов типа К и ко­нические с конусами взаимозаменяемыми (тип КнКШ) и без ко­нусов (Кн). Колбы типа КШ и К выпускают вместимостью 10, 25, 50, 100, 250, 500, 1000, 2000, 4000, 6000 и 10000 мл, а колбы ко­нические, кроме того, вместимостью 750 мл, а вместо последних трех емкостей их выпускают вместимостью 3000 и 5000 мл. Колбы изготовляют из тонкого термостойкого стекла класса ТС.

Воронки выпускают 8 типов, основными из которых в лабо­раторной практике являются: воронка лабораторная (тип В), воронки капельные (тип ВК) и воронки для порошков (тип ВП). Воронки типа В выпускают с диаметром раструба (D), равным 25, 36, 56, 75, 100, 150 и 250 мм. Воронки капельные различаются по вместимости; их выпускают с минимальной вместимостью 10, 25, 50, 100, 250 и 5000 мл. Воронки для порошков выпускают одного размера (см. рисунок).

Приемку тонкостенной лабораторной посуды осуществляют ви­зуально. В этих изделиях не допускаются свиль (прозрачные ни­тевидные включения), ощутимая рукой, пузыри, продавливаемые иглой, непродавливаемые пузыри диаметром более 3 мм, а также инородные включения.

Термическая стойкость может быть проверена путем погруже­ния изделия на 2—3 мин в расплавленный парафин с темпера­турой 120—140 °С и быстрого переноса его в воду комнатной температуры (20±2°С). Пробирки проверяют погружением в ки­пящую воду, а затем в воду комнатной температуры.

К изделиям из тонкостенного стекла можно отнести также холодильники стеклянные лабораторные, предназна­ченные для конденсации и охлаждения паров при перегонке и экстракции (получение экстрактов). Выпускают в соответствии с ГОСТ 9499—70 8 типов. Представляют собой два удлиненных со­суда (трубки), один из которых введен внутрь другого. Между стенками этих сосудов подается охлаждающая жидкость. Наибо­лее эффективными холодильниками служат такие, у которых внут­ренний сосуд выполнен в виде спирали. Они компактнее и произво­дительнее. Холодильники с прямой трубкой выпускают диаметром 22 и 27 мм (тип ХПТ) и длиной 430 и 530 мм соответственно. Спиральные холодильники (тип ХСН-КШ) при диаметре 40 мм имеют длину 330 мм и 10 витков спирали или 430 мм при 16 вит­ках спирали.

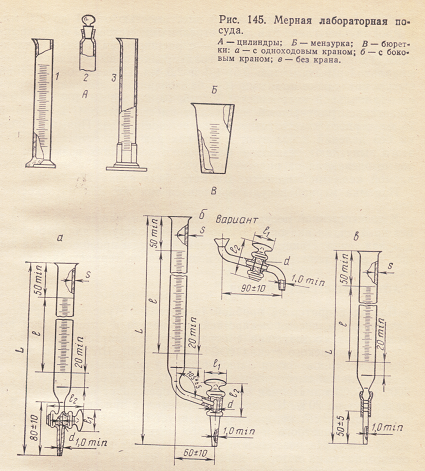

Мерная посуда (рис. 145) предназначена для точного отмери­вания объемов жидкости. К этой группе изделий относятся ци­линдры, мензурки, бюретки и пипетки.

Цилиндры — мерные сосуды цилиндрической формы, у ко­торых на наружной поверхности нанесена шкала, указывающая объем в миллилитрах. Для отмеривания нужного объема жидкос­ти ее наливают в цилиндр до тех пор, пока нижний мениск не достигнет нужного деления. Цилиндры выпускают с носиком (ис­полнение 1) и пришлифованной пробкой (исполнение 2). Выпуска­ют вместимостью 5, 10. 25, 50, 100, 250, 500, 1000 и 2000 мл. Ци­линдры вместимостью от 25 до 250 мл выпускают также с пласт­массовым основанием (исполнение 3 и 4). Эти цилиндры более ус­тойчивы. Погрешность отмеренного объема 1—2%, причем боль­шая точность отмеривания (меньшая погрешность) относится к цилиндрам большей вместимости. Пример условного обозначения цилиндра исполнения 2 вместимостью 100 мл: цилиндр 2—100 ГОСТ 1770—74.

Мензурки — сосуды конической формы, у которых на на­ружной поверхности нанесена шкала. Выпускают с номинальной вместимостью 50, 100, 250, 500 и 1000 мл. Точность отмеривания мензурками почти на порядок ниже, чем при отмеривании с помощью цилиндров и составляет 5—10%. Пример условного обозначения мензурки вместимостью 250 мл: мензурка 250 ГОСТ 1770—74.

Бюретки предназначены для точного измерения объемов при титровании и других лабораторных работах. Представляет собой узкий, но высокий сосуд, вследствие чего шкала бюретки получа­ется растянутой, цена деления уменьшается и точность отмерива­ния увеличивается. Выпускают на номинальную вместимость 1, 2, 5, 10, 25, 50 и 100 мл. Точность отмеривания от 1% для бюреток вместимостью 1 мл до 0,2% для бюреток вместимостью 100 мл. Величина точности отмеривания характеризует класс точности бюреток.

Пипетки предназначены для точного отмеривания опреде­ленного объема жидкости. В соответствии с ГОСТ 20292—74 выпускают 8 видов с номинальной вместимостью от 0,1 до 200 мл. В предыдущей главе при рассмотрении гемометра мы познакоми­лись с одним из видов пипеток — с расширением в виде баллон­чика. Такие пипетки не имеют градуировки и выпускаются с но­минальной вместимостью 0,5; 1,0 и 2,0 мл. Пипетки без делений выпускают также прямыми (без баллончика) с отметкой на уров­не номинальной вместимости: 1, 2, 5, 10, 20, 25, 50, 100 и 250мл. Пипетки с градуировкой выпускают вместимостью 1, 2, 5, 10 и 25 мл первого класса точности (погрешность 1%). Прямые пипет­ки без делений используют в аптеках как каплесчитатели. Для этого выпускают резиновые баллончики небольших размеров, ко­торые одеваются на пипетку и служат для забора в нее отмери­ваемой каплями жидкости. Диаметр баллончика 27—28 мм.

Приемка мерной посуды проводится так же, как и тонкостен­ной.

К толстостенной посуде относятся склянки, чашки с крышкой и без крышки, эксикаторы. Эту посуду не используют для нагревания и охлаждения. Приемка толстостенной посуды проводится так же, как и тонкостенной, исключая испытания не термостойкость.

Рис. 146. Аптечная посуда.

АПТЕЧНЫЕ СТЕКЛОИЗДЕЛИЯ

Посуда с притертой пробкой (штангласы) (рис. 146) предназ­начена для хранения лекарственных средств в аптеках. Она вы­пускается в соответствии с отраслевым стандартом промышлен­ности медицинского стекла (ОСТ 64-2-81—80). Штангласы выпус­кают двух типов: банки с пробкой (а) и флаконы с пробкой (б) с номинальной вместимостью 30, 50, 100, 150, 250, 500, 1000, 2000, 3000 и 5000 мл. Полная вместимость превышает номинальную не менее чем на 20%. Штангласы выпускают с притертой пробкой с конусностью 1 : 7, которая герметизирует их содержимое. Изготов­ляют из бесцветного и оранжевого медицинского стекла (ГОСТ 19808—80). На поверхности изделия наносят контур информаци­онного поля, на котором впоследствии краской пишут название хранимого в штангласе препарата.

Стандарт строго регламентирует наличие дефектов изделий, ко­торые могут быть обнаружены невооруженным глазом. Прежде всего на поверхности не допускаются продавливаемые пузыри, т. е. пузыри, которые нетрудно продавить металлической палочкой диаметром 3—4 мм с закругленным концом. Непродавливаемые пузыри и включения допускаются в ограниченном количестве в со­ответствии с таблицей, приведенной в стандарте, где размеры пу­зырей и включений и их количество регламентированы в зависи­мости от вместимости посуды. Поверхность изделий должна быть гладкой. На ней не допускаются:

— мошка (пузыри до 0,8 мм) более 5 шт/см²;

—свиль, сопровождаемая внутренними напряжениями, что вы­ражается в изменении цветовых оттенков;

—посторонние включения (окалина, камни);

— щербины и просечки.

Банки и флаконы должны устойчиво стоять на поверхности сто­ла, в связи с чем дно изделий делают слегка вогнутым. Банки и флаконы должны быть термостойкими и выдерживать перепад температур от 25 до 80 °С и от 80 до 40 °С. Термостойкость выбо­рочно проверяют при приемке партии штангласов. Химическая стойкость в этих случаях также может быть проверена в соот­ветствии со стандартной методикой (см. главу III).

Герметичность укупорки пробкой проверяют опрокидыванием банки с налитой до номинальной вместимости дистиллированной водой. В течение минуты не должно наблюдаться следов просачи­вания жидкости через притертую пробку.

Для транспортировки и хранения лекарственных средств кро­ме штангласов выпускают банки и флаконы овальные для лекар­ственных средств и флаконы большой вместимости.

Банки овальные (в) для лекарственных средств имеют слегка уплощенную форму; их выпускают с притертой пробкой и без нее вместимостью 50, 100, 150, 250 и 500 мл.

Флаконы овальные для лекарственных средств имеют ту же уплощенную форму, но более узкое горло под притертую пробку. Выпускают вместимостью 10, 20, 30, 50, 75, 100, 150, 200, 250, 500 и 1000 мл.

Флаконы большой вместимости (г) выпускают вме­стимостью 10, 20 и 25 л и высотой 450, 565 и 600 мм соответст­венно.

Методы контроля банок и флаконов аналогичны описанным вы­ше методам приемки штангласов. Вся описанная выше посуда из­готовляется методом формования из стекломассы.

Для фасовки небольших доз препаратов, требующих вмести­мости до 100 мл, выпускают флаконы и банки из дрота.

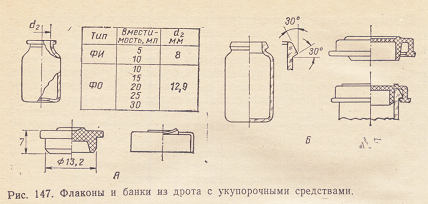

Банки и флаконы из дрота. Флаконы (рис. 147, А) выпуска­ют двух типов: тип ФИ — флаконы для инсулина вместимостью 5 и 10 мл и тип ФО—флаконы общего назначения. Последние могут поставляться в комплекте с резиновой пробкой и алюминие­вым колпачком, предназначенным для укупорки с закаткой. Диа­метр горловины у всех флаконов типа ФО одинаков и равен 12,9 мм и они укупориваются пробкой диаметром 13,2 мм, которая в силу своей упругости герметизирует содержимое флакона.

Банки (рис. 147, Б) выпускают на номинальную вместимость 10, 20, 25, 30, 50, 75 и 100 мл. Их горловина оформлена несколько иначе для укупорки специально выпускаемыми для этой цели крышками, натягиваемыми с уплотнительным элементом. Натяже­ние и герметизация осуществляются автоматически при скольже­нии нижнего бортика крышки по скосу под углом 30° к горизон­тали, сделанного в горловине банки. Наружный диаметр горлови­ны банки стандартен и составляет 22 мм для банок вместимостью 10 и 20 мл, 27,5 мм для банок следующих трех размеров и 38,5 мм для банок вместимостью 75 и 100 мм. В соответствии с этим выпускают три размера крышек для укупорки этих банок (ОСТ 64-2-87—80).

Банки и флаконы из стекломассы с винтовой горловиной предназначены для расфасовки, транспортирования и хранения лекарственных средств. Их типы и размеры стандартизованы (ОСТ 64-2-71—80).

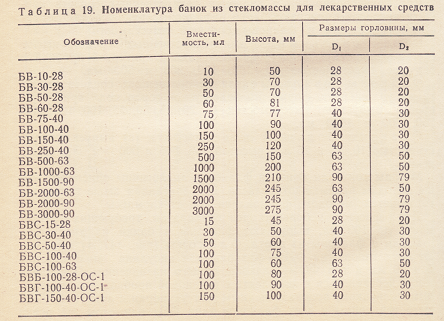

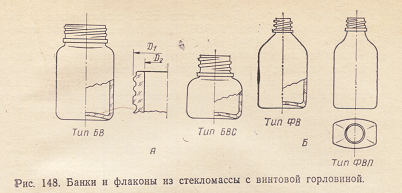

Банки (рис. 148, A) выпускают двух основных типов: тип БВ — высокие и тип БВС — специальные (низкие) предназначены в основном для расфасовки мазей небольшими порциями от 15 до 100 г. Номенклатура банок представлена в табл. 19.

В обозначение банок входят: тип, вместимость, наружный ди­аметр по резьбе и марка стекла. Банки типа БВ выпускают 14 размеров, причем для укупорки их необходимы только 4 размера пробок и винтовых крышек. Банки типа БВС унифицированы по размерам горловины с банками БВ. Заметим также, что банки выпускают как из стекла НС-1, так и из оранжевого стекла, в свя­зи с чем в таблице не указана в обозначении марка стекла. На­ряду с банками указанных типов выпускают банки для байохинола (тип БВБ) вместимостью 100 мл и банки с метой (тип БВГ), которая ставится на уровне ²/₃ номинальной вместимости. Послед­ние три типа банок, указанных в таблице, изготовляют только из оранжевого стекла ОС-1.

Флаконы (рис. 148, Б) выпускают двух типов: круглые (ФВ) и плоские (ФВП). Основным видом являются круглые фла­коны, которые выпускают вместимостью от 5 до 3000 мл (табл. 20). Плоские флаконы выпускают вместимостью 100 мл (полная вместимость 200 мл) c размерами горловины: D₁=18 мм, D₂= 16 мм.

Флаконы-капельницы (ФК) предназначены для фасовки лекарственных средств, которые дозируют при употреблении количеством капель. Выпускают вместимостью 5, 6, 10, 15, 20, 25, 30 и 50 мл с одинаковой для всех флаконов горловиной с диа­метром нарезки 16 мм и диаметром горловины под пробку 8 мм. Флаконы изготовляют из оранжевого стекла ОС-1.

Бутылки стеклянные для крови и кровезаменителей выпускают в соответствии с Государственным стандартом ГОСТ 10782 — 77. Бутылки выпускают с нарезанной горловиной вместимостью 50, 100, 250, 500, 1000 и 2000 мл и с гладкой—вместимостью 50, 100, 250 и 500 мл. Размеры горловины у всех бутылок одинаковы: диаметр отверстия горловины D₂=25 мм, наружный диаметр на­резанной горловины D₁=38 мм, гладкой с бортиком— D₁=34 мм. Бутыли изготовляют из нейтрального стекла НС-2.

Внешний вид, цвет, качество стекла бутылок, так же как и другой аптечной посуды, описанной выше, контролируют визуаль­но. Форму и основные размеры контролируют штанген-циркулем, вместимость — мерным цилиндром.

Стандарт предусматривает проверку химической стойкости бу­тылок. Предварительно бутылки тщательно промывают дистилли­рованной водой, нагретой до 60 °С, и заполняют их до номиналь­ной вместимости дистиллированной водой (рН 6,0), температура которой 20±5°С. Горловину покрывают пергаментной бумагой, предварительно прокипяченной в дистиллированной воде, и обвя­зывают. Затем бутылки помещают в паровой стерилизатор и сте­рилизуют в течение 30 мин при температуре 121 °С (при избыточ­ном давлении 1 кгс/см²). Достижение температуры стерилизации должно происходить в течение 12—15 мин, а снижение после сте­рилизации — в течение 10 мин. После выдержки бутылок в стери­лизаторе их охлаждают до температуры 20±5°С в течение не более 2 ч. Раствор из бутылок выливают в лабораторный стакан и определяют рН воды; рН воды не должна превышать 7,0.

Государственным стандартом (ГОСТ 17651—72) регламенти­руется метод определения светозащитных свойств стеклянной та­ры путем измерения светопропускания в области спектра от 290 до 450 нм. Определение производят на спектрофотометре. Величина светопропускания зависит от толщины стенки посуды. Так, на­пример, светопропускание стенки флаконов при толщине стенки от 0,4 до 0,6 мм колеблется от 40 до 50%, а при толщине стенки 0,7—1,2 мм от 17 до 30%.

УКУПОРКА ЛЕКАРСТВЕННЫХ СРЕДСТВ

Лекарственные средства, отпускаемые аптеками, должны быть укупорены одним из способов, предусмотренных Государственным стандартом (ГОСТ 17768—80. Средства лекарственные. Упаков­ка, маркировка, транспортирование и хранение).

Лекарственные средства чаще всего наливают или насыпают в стеклянную тару—банки, флаконы, бутылки и пробирки, а так­же в пластмассовые пробирки и герметизируют пробками и крыш­ками. Мы не касаемся здесь применения контурной тары для таб­леток и драже, а также ампулирования медикаментов, которые в такой упаковке поставляются промышленностью. Речь идет об укупорке лекарств в аптеках и лечебных учреждениях, в том чис­ле в учреждениях службы переливания крови.

Согласно ГОСТу укупорка лекарственных форм осуществляет­ся с помощью пластмассовых и резиновых пробок, пластмассо­вых навинчивающихся крышек с прокладками из картона, на по­верхность которых нанесена полиэтиленовая пленка, алюминиевы­ми навинчивающимися и закатываемыми колпачками. Характер упаковки определяется лекарственной формой и необходимой сте­пенью герметизации.

Выше были приведены данные о некоторых видах укупорки:

пластмассовых натягиваемых крышках и резиновых пробках с алюминиевым колпачком, который должен быть закатан. Однако наиболее распространенным видом укупорки служит укупорка ба­нок и флаконов с помощью навинчиваемых крышек (рис. 149, А).

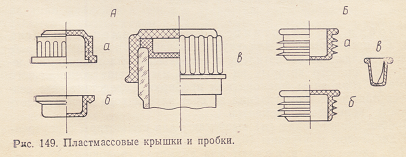

Крышка навинчиваемая (а) выпускается восьми размеров для флаконов и банок с диаметром резьбы (D₁) 18, 20, 28, 40, 63 и 90 мм. Первые два размера крышек предназначены для флаконов, последние два — для банок, остальные — для флаконов и для ба­нок. Для герметизации и укупорки (в) банок и флаконов с диа­метром резьбы 28, 40, 63 и 90 мм выпускается прокладка отбортованная (б) из винипласта.

Пробки с уплотнительными элементами (рис. 149, Б) предназначены для укупорки флаконов и пробирок. Проб­ки изготовляют из полиэтилена с кольцевыми уплотняющими эле­ментами, диаметр которых на 1,2—1,5 мм больше номинального диаметра горловины флакона или пробирки, вследствие чего соз­дается надежная герметизация за счет эластичного изгиба уплот­няющих кольцевых элементов.

Пробки первого вида (а) выпускают для стеклотары с внутрен­ним диаметром горловины 10, 12, 20 и 30 мм; пробки второго ви­да (б), кроме того, выпускают для диаметра горловины 12,9 мм.

Для укупорки флаконов — капельниц, которые имеют один внут­ренний диаметр горловины, равный 8 мм, выпускают пробирки тре­тьего вида (в), имеющие отверстие и канал для скатывания капли. Укупорка такими пробками сочетается с навинчиванием пластмас­совой крышки.

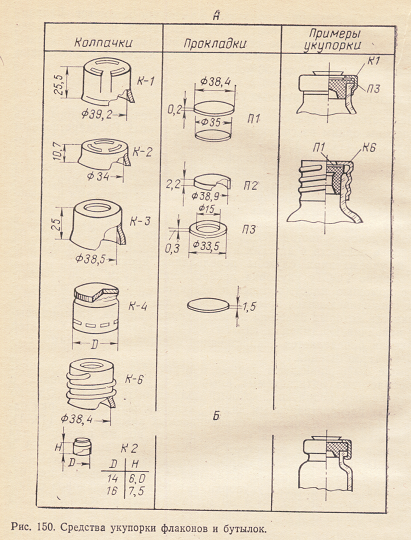

Колпачки и прокладки алюминиевые предназна­чены в соответствии с ГОСТом для укупорки инъекционных рас­творов, крови и кровезаменителей, фасуемых в бутылки и флако­ны. На рис. 150, Л приведены эскизы колпачков и прокла­док, а также примеры укупорки. Колпачки изготовляют по ОСТ 64-7-85—79 из алюминиевой фольги толщиной 0,25—0,3 мм, прокладки — из фольги толщиной 0,2—0,3 мм. На изделиях не должно быть вмятин, трещин, заусенцев, надрывов, алюминиевой пыли, а также пятен и следов коррозии. По торцу колпачков до­пускается гофр не более 0,3 мм.

Колпачки типов К1 и К5 имеют окисные молочные покрытия толщиной 15 мкм, нанесенные анодизационным методом.

Колпачки типов К1 и К5 поставляют в комплекте с прокладкой П1-38,4 или П2, а колпачок типа К3 с прокладкой П3.

Для укупорки бутылок и флаконов с диаметром горловины 25 мм применяют соответствующие резиновые пробки.

При укупорке флаконов из дрота (рис. 150, Б) колпачком К2 применяют резиновую пробку для пенициллиновых флаконов.

Крышки алюминиевые типа К4 с прокладка­ми из ламинированного картона предназначены для укупорки банок и флаконов с винтовой горловиной, когда необхо­дима лучшая герметизация, чем при укупорке крышками из пла­стмассы. Крышка предназначена для банок и флаконов с диамет­ром винтовой горловины 18, 20, 28 и 40 мм. Изготовляют из алю­миниевой фольги, окрашенной и лакированной. В нижней части крышки имеются просечки, тонкие перемычки, между которыми при отвертывании крышки позволяют сравнительно легко снять ее, тогда как нижняя часть, оторвавшись от верхней, остается на горловине. Требования к крышке аналогичны требованиям к алю­миниевым колпачкам, описанным выше.

Прокладки запрессовывают в крышки и поставляют в комплек­те с ними. Их делают из картона и покрывают с двух сторон по­лиэтиленом низкой плотности с минимальной толщиной 35 мкм.

Пробки корковые аптечные предназначены для укупоривания флаконов и банок с лекарственными средствами и вы­пускаются в соответствии с ГОСТ 5541—76. Исходный материал для изготовления пробок должен быть разрешен Министерством здравоохранения СССР. Аптечные пробки выпускают конически­ми восьми номеров (с № 0 по 7) с диаметром верхнего торца 8,. 10, 12, 14, 16, 18, 20 и 22 мм; диаметр нижнего торца делают на 2 мм меньше. Высота пробок от 14 до 23 мм.

В зависимости от качества коры пробкового дуба пробки изго­товляют четырех сортов: бархатные, полубархатные, средние и простые. Для укупорки лекарств применяют только первые два сорта. На пробках этих сортов не допускаются трещины, углубления, червоточины; допускается лишь редкая сыпь диаметром не более 0,75 мм в количестве 2—3 шт. (для бархатных) и 4—6 шт. для полубархатных на 1 см².

При приемке пробок проверяют их геометрические размеры с учетом того, чтобы допуск на диаметр составлял ±0,6 мм; эллипсность должна быть также не более 0,6 мм. Непараллельность до­нышек допускается до 0,5 мм.

Пробки должны храниться в сухом помещении (влажность не более 75%) при температуре не ниже 0°С.

Пробки резиновые конусные предназначены для укупоривания химико-лабораторной посуды и аптечной тары для хранения медицинских препаратов. Выпускают в соответствии с ГОСТ 17852—76 для диаметра горловины посуды 5, 7,5 10, 12,5, 14, 14,5, 16, 19, 21,5, 24, 29, 34,5, 40, 45, 50, 60, 85 и 100 мм с вы­сотой от 12 до 85 мм. Диаметры, указанные выше, примерно рав­ны среднему диаметру пробки. Так, например, пробка для горло­вины 10 мм имеет размеры с одного конца 8,1 мм, с другого—12,1 мм.

Поверхность пробок должна быть ровной, без недопрессовок, трещин, раковин, пузырей и других повреждений. На поверхнос­ти не допускаются посторонние включения (не более одного ди­аметром более 0,3 мм).

При изготовлении пробки проходят контроль остаточной дефор­мации, твердости, коэффициента кислото- и щелочестойкости (норма 0,85%). Пробки после хранения или транспортирования при температуре ниже 0°С не допускают к использованию без дополнительной выдержки при температуре 23±3°С в течение 24 ч.

ОБОРУДОВАНИЕ ДЛЯ ИЗМЕЛЬЧЕНИЯ

Для измельчения медикаментов (порошков) в аптеках приме­няют фарфоровые ступки с пестиками, а иногда механические размельчители. В галеновых производствах для размельчения по­рошков применяют шаровые мельницы, загрузка которых дости­гает 10 кг. Мельницы размельчают препараты с помощью фарфо­ровых шаров.

Ступки фарфоровые с пестиком служат основным средством для размельчения и приготовления порошков в апте­ках. Ступки выпускают пяти размеров по наружному диаметру: 50, 100, 135, 180 и 240 мм. Внутренняя сферическая поверхность ступки и ее нижняя часть не глазурованы, наружная поверх­ность — глазурована. При приемке ступок обращают особое вни­мание на отсутствие трещин, о чем свидетельствует звенящий (но не дребезжащий) звук при легком постукивании пестиком по на­ружной поверхности ступки.

Рис. 151. Размельчители.

Размельчители РГ-1 и РГ-2 предназначены для раз­мельчения животных и растительных тканей в жидкой среде, а так­же суспензий и эмульсий. Несмотря на это основное назначение, их успешно применяют в аптеках для размельче­ния порошкообразных ле­карственных средств. Представляют собой ме­ханическую мешалку с электроприводом. Мо­дель РГ-1 (рис. 151, А) имеет вместимость бачка 800 мл, а модель РГ-2 (рис. 151, Б) —40 и 200 мл. Мешалки работают от однофазной сети на­пряжением 220 В.

ДОЗИРУЮЩИЕ УСТРОЙСТВА

Для дозирования биожидкостей в лабораториях и расфасовки жидких и сыпучих лекарственных средств в аптеках применяют ряд дозирующих устройств. Устройства для дозирования жидкос­тей чаще всего поршневого типа, причем в качестве основного до­зирующего элемента используется шприц. В главе IX был описан шприц и тройник для непрерывного действия, принцип работы которых использован и в дозаторах.

Дозатор шприцевый самозаполняющийся ДШС-2 полностью аналогичен описанному ранее шприцу «Рекорд» непрерывного действия. Он имеет пределы дозирования от 0,2 до 2,0 мл с погрешностью 5% и обеспечивает производительность не менее 30 доз в 1 мин.

Для получения доз от 5 до 20 мл применяют дозаторы шприцевые ДШП-5, ДШП-10 и ДШП-20 (рис. 152, А) с величиной дозы соответственно до 5, 10 или 20 мл. Эти дозаторы также представляют собой модификацию шприца непрерывного действия. Погрешность дозирования не превышает 1%.

Производительность дозаторов ДШП-5 и ДШП-10 до 30 доз в 1 мин; производительность дозатора ДШП-20—до 10 доз в 1 мин. Следует иметь в виду, что дозаторы, описанные выше, предназначены для дозирования водных растворов с коцентрацией солей, не превышающей 5%, и кислот (кроме уксусной и азот­ной) не свыше 2%.

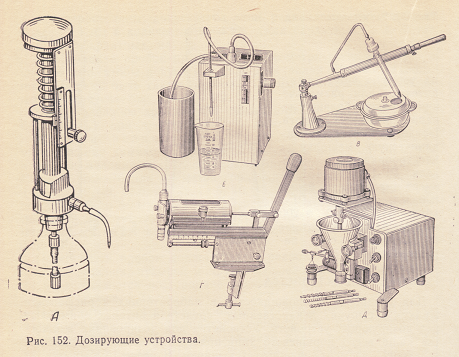

Дозатор автоматический М-5 (рис. 152, Б) предназ­начен для розлива жидкостей при проведении лабораторных ра­бот и при фасовке небольших доз медикаментов в аптеках. Явля­ется дальнейшим усовершенствованием шприцевого дозиметра, снабженного электрическим приводом. Отмеривание жидкостей осуществляется шприцем с регулируемой величиной хода поршня.

Доза устанавливается вращением ручки с нанесенной на ней шка­лой. Дозатор может дозировать жидкости объемом от 0,2 до 5,0 мл с погрешностью ±0,4 мл. Жидкость для розлива может забирать­ся из сосудов любой вместимости. Дозирование осуществляется со скоростью 16 доз в 1 мин или после нажатия кнопки—отдель­ными дозами.

Дозатор жидкостей до 30мл (рис.152, В) предна­значен для фасовки водных, спиртоводных и маслянистых жидкос­тей. Представляет собой небольшой поршневой насос, обеспечи­вающий получение доз от 3 до 30 мл. При малых дозах погреш­ность дозирования больше и составляет ±8%, при больших дозах (до 30 мл)—до 3%. Расфасовка производится из бачка.

Дозатор для расфасовки жидкостей Т К-2 (рис. 152, Г) —аптечный дозатор для отмеривания доз от 10 до 100мл. Это самый большой из поршневых дозаторов жидкостей. Дозатор укрепляется струбциной к столу. Дозировочный цилиндр изготов­лен из нейтрального стекла. Дозирование осуществляется вруч­ную с помощью рукоятки. Дозатор комплектуют запасным ци­линдром и поршнем. Габариты 30х70х360 мм.

Дозатор для порошковДП-2 (рис. 152, Д) предназна­чен для дозирования порций порошков лекарственных средств массой от 0,15 до 1,5 кг. Порошок подается из воронки шнеком, приводимым в движение от электродвигателя мощностью 65 Вт.

Из воронки-бункера порошок поступает в чашку, подвешенную на весовом коромысле. При наполнении чашки до установленной массы срабатывает реле и подача порошка из бункера прекраща­ется. Вместимость бункера 140 см³. В комплект дозатора входят сменные шнеки для расфасовки порошков разной плотности и сыпучести и набор разновесов.

Бюреточные системы предназначены для дозирова­ния при составлении лекарственной смеси по сложным прописям. Представляют собой вертушки-держатели, в которых смонтирова­но до 16 бюреток. В бюретки заливают различные жидкие ингре­диенты лекарственной смеси и дозирование осуществляется при открытии крана каждой пипетки. Точность дозирования соответст­вует точности бюреток, из которых смонтирована система (см. выше). Такие системы выпускает для аптечной сети медицинская промышленность Болгарии.

Каплесчитатели предназначены для дозирования меди­каментов каплями. При этом предварительно определяют количе­ство капель, приходящихся на 1 г препарата. Каплесчитатель представляет собой пипетку без градуировки (см. выше) с одетым на ее верхний конец резиновым баллоном для каплесчитателя. Баллон диаметром 27—28 мм изготовляют из медицинской рези­ны, стойкой к растворам щелочи (плотность до 1,2 кг/л) и серной кислоты (плотность до 1,32 кг/л). Баллоны должны быть упру­гими, так как выполняют роль насоса для забора лекарства в пи­петку.

Комплект капельниц со штативом выпускают для капельного розлива индикаторов, реагентов, реактивов, не обла­дающих красящими свойствами и не вступающих во взаимодейст­вие с полиэтиленом. Комплект состоит из шести капельниц, изго­товленных из полиэтилена низкой плотности и штатива из ударо­прочного полистирола. Отверстия капельниц такие же, как у пи­петки. Выдавливание капель осуществляется сдавливанием ка­пельницы. Диаметр штатива 100 мм, масса комплекта 200 г.

СРЕДСТВА МАЛОЙ МЕХАНИЗАЦИИ ДЛЯ АПТЕК

Аптечная работа включает много повторяющихся операций, связанных с розливом и фасовкой медикаментов, укупоркой от­пускаемых лекарственных средств, изготовлением пилюль и ма­зей. Для ускорения выполнения трудоемких операций предназна­чены средства малой механизации труда аптечных работников. Они выпускаются предприятиями медицинской промышленности и некоторыми предприятиями В/О «Союзмедтехника».

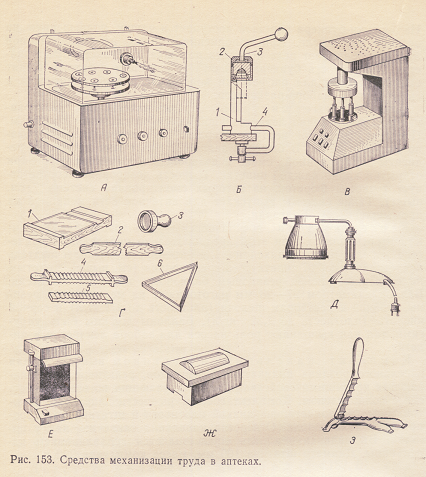

Машина для мойки рецептурной посуды (рис. 153,А) предназначена для ершевания и ополаскивания рецептур­ной посуды: бутылок, флаконов, банок, механизируя в значитель­ной степени эти операции. Производительность машины— не ме­нее 700 единиц посуды в час. Для работы машины требуется под­ключение ее к электрической и водопроводной сети. От электро­двигателя вращается ерш (скорость 350 об/мин) и опорный диск с расположенной на нем кассетой с отверстиями, в каждое из ко­торых вставляют вниз горлом ополаскиваемые изделия. Машина комплектуется двумя кассетами: одна для посуды вместимостью от 10 до 150 мл и вторая для посуды вместимостью от 200 до 500 мл, двумя ершами диаметром 20 мм и тремя—диаметром 500 мм. Диск вращается со скоростью 1,7 об/мин; ополаскивание производится за один оборот. Машина может быть расположена на столе: ее габариты 120х750х700 мм, масса 80 кг, потребляе­мая мощность 180 Вт.

Качество работы машины проверяют опробованием. При каче­ственном ополаскивании на внутренней поверхности посуды не должно быть пятен и механических частиц.

В промышленности и на галеновых предприятиях для укупор­ки лекарств применяют автоматизированные и полуавтоматизиро­ванные станки. Так, например, для закатки алюминиевых колпач­ков на бутылках с винтовой и гладкой горловиной вместимостыо от 50 до 500 мл служит полуавтоматическая закаточ­ная машина карусельного типа, имеющая производительность 350 бутылок в час. Машина закатывает колпачки с помощью ко­нических роликов.

В аптеках и лечебных учреждениях для закатки алюминиевых колпачков применяют более простые приспособления для обжима колпачков на флаконах для крови и пенициллина. Выпускают два типа приспособлений типа ПОК (рис. 153, Б).

Приспособление ПОК-1 предназначено для герметич­ной укупорки стеклянной посуды вместимостью 10 мл (флаконы для пенициллина) путем обжима алюминиевой крышки типа К2 (см. выше), одетой на флакон с резиновой пробкой. Приспособ­ление представляет собой стойку (1), укрепляемую с помощью струбцины (4) к столу; сверху стойки расположена головка (2) с шариковым обжимным устройством. Достаточно вставить фла­кон с одетым на него колпачком в отверстие головки и повернуть рукоятку (3), как колпачок будет закатан. Усилие поворота руко­ятки для закатывания должно быть не более 4 кгс.

Приспособление ПО К-2 предназначено для герметич­ной укупорки стеклянных сосудов вместимостью до 500 мл путем обжима алюминиевой крышки типа КЗ, одетой поверх резиновой пробки. Принципиальных отличий от описанного выше приспособ­ления не имеет. Рукоятка, поворачиваемая рукой, здесь несколь­ко длиннее.

Приспособление дезинфицируют 3% раствором перекиси водорода. Промышленность выпускает приспособление под тем же названием (ПОК), предназначенное для обжима колпачков и укупорки флаконов из дрота (ТУ 64-2-10—77) и бутылок и фла­конов для консервирования крови и кровезаменителей (ГОСТ 10782—77). Приспособление имеет три сменные насадки для кол­пачков диаметром 11,5, 22 и 36 мм.

Пресс для обжима пробок (рис. 153, З) предназна­чен для обжима корковых пробок. Состоит из двух половин, от­литых из чугуна и соединенных шарниром. В каждой из половин сделаны радиусные углубления радиусом 7, 6, 5, 4 и 3 мм, что позволяет обжимать мелкие пробки к флаконам с диаметром гор­ловины менее 15 мм. Дезинфицируют химическим способом. Мас­са 1,5 кг.

Установка для приготовления мазей (рис. 153, В) предназначена для приготовления мазей в аптеках. Представ­ляет собой электромеханическую мешалку с подогревом рабочего сосуда вместимостью 3,5 дм³. Сосуд помещают в ванну, в кото­рую может быть залита горячая или холодная вода до уровня метки на водомерном стекле. Установка имеет подогревающее устройство, с помощью которого вода может быть подогрета. Время нагрева воды до кипения 25 мин. В полость сосуда входят три мешалки: центральная, вращающаяся вокруг своей оси, пла­нетарная, которая, вращаясь вокруг своей оси, одновременно пово­рачивается вокруг центральной мешалки, и скребок-мешалка, со­скребающая мазь со стенок сосуда. Установка подключается к водопроводной сети путем одевания шланга на водопроводный кран; сливной шланг соединен с канализацией. Машина рассчита­на на цикл перемешивания компонентов 30 мин. Материалом для сосуда служит нержавеющая сталь; лопасти мешалок сделаны из фторопласта.

Габариты установки 460х315х615 мм; масса 45 кг. Может быть установлена на обычном лабораторном столе. Изготовляет завод медицинского оборудования в Софии (НРБ).

Нагреватель для разогрева и плавления мазевых основ Н-53 (рис. 153.Д) представляет собой неболь­шой излучатель инфракрасных лучей с рефлектором мощностью 300 Вт. При расстоянии 150 мм от нижнего края рефлектора до поверхности нагреваемой массы через 30 мин после включения лампы температура массы достигнет не менее 100 °С. Нагреватель комплектуют запасным электронагревательным элементом. При приемке обращают внимание на отсутствие темных пятен на реф­лекторе. Масса 5 кг.

Машинка для изготовления пилюль (рис. 153, Г) предназначена для раскатывания пилюльной массы, разрезания пи­люльного стержня, выкатывания, формования и подсчета пилюль. Представляет собой набор предметов для осуществления перечис­ленных манипуляций. Основными частями набора служат: пред­метный столик (1) из стекла на деревянной раме, дощечка для раскатывания пилюль (2), розетка для выкатывания пилюль (3). два резака — нижний (4) и верхний (5) и формочка для счета пилюль (6). Поверхности всех частей машинки должны быть хо­рошо отделаны без заусенцев и задиров, деревянные части отла­кированы. При наложении верхнего резака на нижний пазами одного размера режущие кромки должны совпадать. Детали ма­шинки дезинфицируют 3% раствором перекиси водорода. Масса набора 5 кг.

Установка для контроля инъекционных рас­творов (рис. 153, Е) предназначена для визуального контроля механических загрязнений в приготовленных растворах для инъ­екций и других жидких лекарств, например глазных капель. Пред­ставляет собой черный экран, помещенный в коробчатый корпус, освещаемый сверху через матовое стекло двумя лампочками мощ­ностью 60 Вт каждая. Экран, для удобства работы контролера, может быть слегка наклонен и зафиксирован в нужном положе­нии фиксатором. Прибор устанавливают на столе контролера. Его габариты 252х195х425 мм. Выпускает завод электромедицннских аппаратов в Софии (НРБ).

Приспособление для нанесения клея на эти­кетки (рис. 153,Ж) предназначено для нанесения клея на эти­кетки, ширина которых не превышает 70 мм. Представляет собой металлический цилиндр, утопленный в пластмассовую коробку— ванну, в которой содержится клей. Приспособление обеспечивает нанесение равномерного слоя по всей поверхности этикетки. Уси­лие вращения валика без клея в обоих направлениях должно быть не более 20 гс.

АПТЕЧНАЯ МЕБЕЛЬ И ДРУГОЕ АПТЕЧНОЕ ОБОРУДОВАНИЕ

Аптечная мебель до недавнего времени изготовлялась на мес­тах, часто без учета необходимости создания эстетически полноценного интерьера аптеки. Лишь в 1975 г. был разработан набор аптечной мебели, образцы которого прошли необходимую апроба­цию и были утверждены Государственным комитетом по граждан­скому строительству и архитектуре при Госстрое СССР по согла­сованию с Министерством здравоохранения СССР.

Набор аптечной мебели имеет единое архитектурно-художест­венное и конструкторско-технологическое решение. В состав на­бора входят: столы для приема рецептов, для выдачи медикамен­тов, для предметов сангигиены, три типа столов для медикамен­тов, стол для ваты и минеральной воды, а также шкафы рецеп­турные, для медикаментов, для перевязочных материалов, шкафы-витрины с ящиками и полками; набор включает также кассу.

Все лицевые поверхности изделий облицованы шпоном листвен­ных пород — бука, дуба, ясеня, клена и т. п., а внутренние поверх­ности шпоном лущенных лиственных пород — березы и ольхи. Лицевые поверхности покрывают прозрачным нитроцеллюлозным лаком, сохраняющим натуральный цвет древесины, или окрашивают. Допускается также применение древесностружечных плит с пленоч­ным покрытием на основе термореактивных полимеров. Задние стенки шкафов и днища ящиков покрывают непрозрачным эмале­вым нитроцеллюлозным лаком или изготовляют из твер­дой древесноволокнистой плиты с окрашенной поверхностью (ГОСТ 8904—66).

Столы для приема рецептов и выдачи медика­ментов сходны по конструкции (рис. 154, А). Стол имеет две тумбы, два наружных ящика, крышки прямоугольной формы. Свер­ху на столе имеется коробка с перегородками, которая служит для укрепления трех стекол витрины, образующих проемы окна. Стекла установлены в прорезях крышки стола. Тумбы стола для приема рецептов одинаковы и содержат по пять выдвижных ящиков с ячейками. Левая тумба стола для выдачи медикаментов анало­гична тумбам стола для приема рецептов, а правая имеет полку-вертушку. Между тумбами расположен наклонный щиток для ног. Габариты 1520х750х890 (1386) мм (размер в скобках—высота стола с витринным стеклом).

Стол для предметов сангигиены аналогичен сто­лу для приема рецептов, не имеет лишь стеклянной витрины.

Стол для медикаментов (один из вариантов представ­лен на рис. 154, Б) отличается гладкой панелью с небольшим бортиком и имеет под панелью стола два ящика. Второй вариант стола отличается от первого конструкцией левой тумбы, которая аналогична правой. Третий вариант стола оформлен как рецеп­турный с проемом между тумбами и наклонной подставкой для ног.

Стол для ваты и минеральной воды (рис. 154, В) имеет тумбу с тремя отделениями: первое имеет две продоль­ные перегородки; среднее—ящики с ячейками; правое—откид­ной ящик для ваты.

Шкаф для перевязочных материалов (рис. 154, Г). Состоит из трех секций с двумя отделениями, в каждом из ко­торых имеется щитовая полка. Габариты 900х600х2240 мм.

Рецептурный шкаф с вертушками двусторонний (рис. 154, Д). Имеет дверцы с обоих сторон шкафа (всего 12 распашных две­рей). В каждой секции шкафа имеется два отделения—нижнее с вертушками и верхнее. Правое верхнее отделение—сквозное, ее щитовой полкой за четырьмя дверьми. Каждое из остальных двух верхних отделений имеет по дополнительной полке. Габариты» 1940х760х2000 мм.

Описанный набор столов и шкафов включает также шкафы-вит­рины с полками внизу или ящиками с размерами 1900х400х2000 мм для оборудования отделов ручной продажи медицинских препаратов и изделий.

Столы, шкафы и касса щитовой конструкции — разборные и» унифицированных элементов, имеют металлические основания с ножками из труб круглого сечения (столы) или металлические-ножки из труб круглого или квадратного сечения (шкафы и кас­са). Опоры металлических ножек из резины или пропилена. Рецеп­турный шкаф имеет цоколь, который крепится при помощи угольников. Внутренние двери шкафа имеют замки. Все качественные показатели должны отвечать требованиям ГОСТ 16371—70.

Помимо указанного набора, для небольших аптек выпускают шкаф с вертушками для медикаментов (рис. 154, Е). Он односторонний, в нижнем отделении расположена вертуш­ка, верхнее представляет собой шкафчик с двумя полками. Шкаф-установлен на цоколе. Его габариты 600х600х2240 мм.

Выпускают также вертушку аптечную (рис. 154, Ж).

Тележка аптечная (рис. 154, З) предназначена для внутриаптечной транспортировки различных грузов: тары, перевя­зочных средств, готовых лекарственных средств, упакованных в тару, и т. п. Представляет собой сварную конструкцию из тонко­стенных стальных труб. На рамках из труб расположены три съемных полки-лотка. Тележка рассчитана на нагрузку до 50 кг. Имеет четыре колеса и ручку для перевозки. Габариты 740х500х830 мм. Тележка приспособлена к дезинфекции 3% раствором перекиси водорода.
