4.4 Размеры и предельные отклонения на чертежах

4.4.1 Правила нанесения размеров на чертежах и других технических документах установлены стандартом 2.307-68 для всех отраслей промышленности и строительства.

Размерные числа, нанесенные на чертеж, служат основанием для определения величины изображаемого изделия и его элементов.

На чертеже должно быть минимальное число размеров, но достаточное для изготовления и контроля изделия.

На изображении могут быть проставлены размеры, не подлежащие выполнению по данному чертежу, так называемые справочные, которые даются для большего удобства пользования чертежом. Справочные размеры на чертеже отмечают знаком «*», а в технических требованиях записывают: «*Размеры для справок».

Не допускается повторять размеры одного и того же элемента на разных изображениях.

Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.

Для всех размеров, нанесенных на рабочих чертежах, указывают предельные отклонения. Порядок и правила их нанесения рассматриваются в п. 4.4.3.

4.4.2 Размеры на чертеже необходимо указывать размерными числами над размерными линиями. Размеры проставляют в миллиметрах без указания единицы измерения. Если необходимо указать другие единицы измерения, то они записываются с указанием единицы измерения (см, м) или указываются в технических требованиях.

Размерные и выносные линии проводят сплошными тонкими линиями.

Размерные линии с обоих концов ограничивают стрелками, за исключением размерной линии радиуса, которая ограничивается одной стрелкой со стороны определяемой дуги или скругления. Форма стрелки показана на рисунке 4.3, а ее размеры принимают в зависимости от толщины линии видимого контура. При недостатке места для стрелок их можно заменять засечками или точками на выносных линиях.

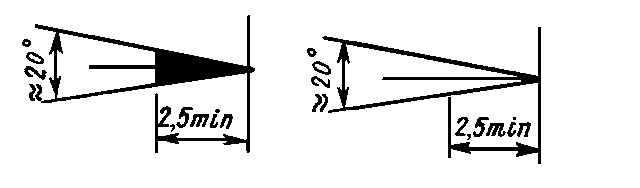

Рисунок 4.3 Размеры элементов стрелок

Выносную линию проводят за стрелку на 1-5 мм, но на одинаковую величину с обеих сторон одной и той же размерной линии. По возможности размерные линии рекомендуется наносить вне контура изображения. Расстояние между параллельными размерными линиями должно быть не менее 7 мм, между размерной линией и линией контура – не менее 10 мм.

При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии – параллельно биссектрисе угла. Допускается проводить выносные линии размера дуги радиально, а при наличии других концентричных дуг контура следует указывать, к какой дуге относится размер. Размерную линию для угла проводят в виде дуги из центра в его вершине, а выносные линии – радиально (рисунок 4.4).

Рисунок 4.4 Размерные линии: а), б) для дуги окружности, в) для угла;

г) для детали со сторонами в виде дуг

При нанесении размеров радиусов перед числом помещают прописную букву R, а перед размером диаметра – знак . При изображении детали в одной проекции её толщину или длину обозначают буквами S и l соответственно.

4 .4.3 Предельные отклонения размеров следует указывать непосредственно после номинального размера. Допускается также числовые обозначения предельных отклонений указывать в таблице, помещаемой на свободном поле чертежа (рисунок 4.5.). Предельные отклонения размеров относительно низкой точности (от 12 до 17 квалитета) оговариваются общей записью в технических требованиях чертежа.

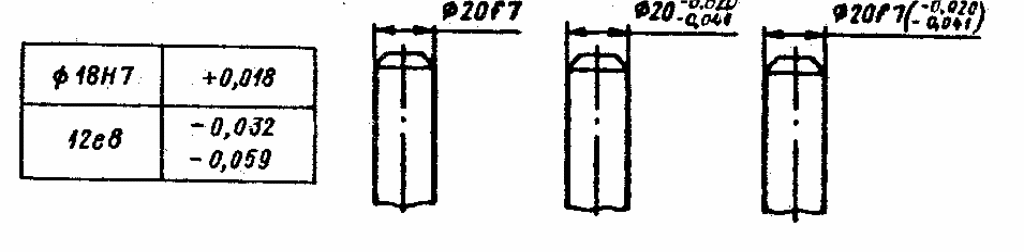

Рисунок 4.5 Способы нанесения предельных отклонений линейных размеров на чертеже

Например, варианты записи для 14 квалитета (или класса точности «средний»):

1) Н14, h14 t₂ или Н14, h14IT14

2 2

2) +t₂, - t₂ ,  t₂

3)  t₂ или IT14

2 2

4) Н14, h14,  t₂ или Н14, h14,  IT14

2 2

5) неуказанные предельные отклонения размеров  t₂

Предельные отклонения линейных размеров могут быть указаны тремя способами (см. рисунок 4.5):

1) условными обозначениями полей допусков;

2) числовыми значениями предельных отклонений;

3) условными обозначениями полей допусков с указанием справа в скобках числовых значений предельных отклонений.

Поля допусков отверстий обозначают прописными, а валов – строчными буквами латинского алфавита. Цифры номера квалитета пишутся в одну строку с буквой и имеют высоту, равную высоте прописных букв.

Предельные отклонения выполняются размером шрифта на одну ступень меньшим, чем размер шрифта основной величины (номинального размера), или одинаковым.

Если номинальные размеры указаны буквенными обозначениями, поля допусков должны быть указаны после тире, например: А-Н7.

4.5 Допуски формы и расположения поверхностей

Предельные отклонения формы и расположения поверхностей устанавливает ГОСТ 2.308-68. Знаки, определяющие вид допуска формы и расположения поверхностей, приведены на рисунок 4.6.

Рамку для условных обозначений допусков формы и расположения поверхностей проводят сплошными тонкими линиями. Рамку, как правило, располагают горизонтально. В необходимых случаях допускается её вертикальное расположение. Рамку не допускается пересекать какими-либо линиями.

С элементом, к которому относится допуск, рамку соединяют сплошной тонкой линией, оканчивающейся стрелкой. Соединительная линия может быть прямой или ломаной, но направление отрезка соединительной линии, заканчивающегося стрелкой, должно соответствовать направлению измерения отклонения.

Высота цифр, букв, знаков, вписываемых в рамки, должна быть равна размеру шрифта размерных чисел. Высота равностороннего треугольника, обозначающего базу, также должна быть равна размеру шрифта размерных чисел.

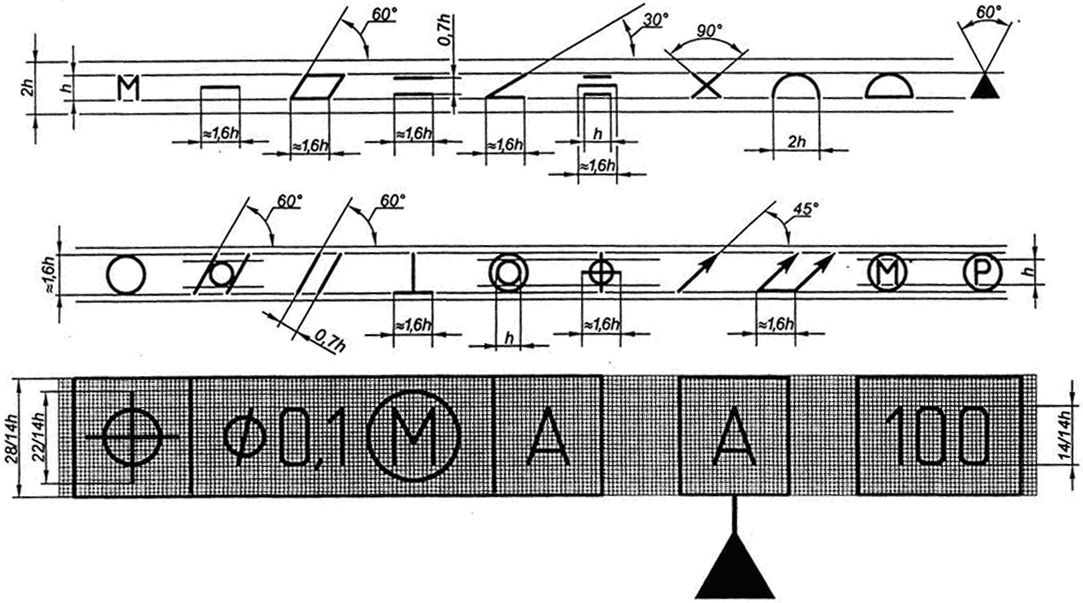

Рисунок 4.6 Размеры обозначений допусков

4.6 Обозначения шероховатости

Обозначения шероховатости поверхностей и правила их выполнения устанавливает ГОСТ 2.309. Знаки для обозначения шероховатости приведены на рисунок 4.7.

Обозначения шероховатости, одинаковой для всех поверхностей изделия, помещают в правом верхнем углу чертежа (рисунок 4.8а), причем размеры и толщина линий знака должны быть в 1,5 раза больше, чем в обозначениях, применяемых на изображении изделия.

Условный знак обозначения шероховатости, одинаковой для части поверхностей изделия, помещают в правом верхнем углу чертежа, рядом с ним в скобках наносят знак шероховатости поверхности, вид обработки которой конструктором не устанавливается. Это означает, что все поверхности, на которых на изображении не нанесены знаки шероховатости, должны иметь шероховатость, указанную в правом верхнем углу чертежа перед знаком в скобках.

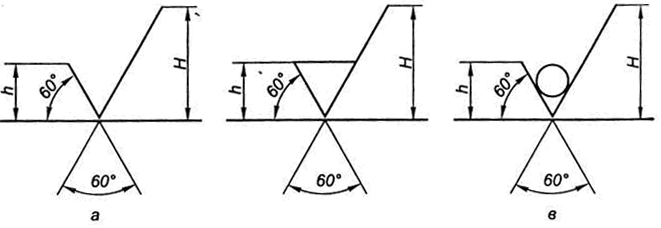

Рисунок 4.7 Знаки для обозначения шероховатости поверхности в зависимости от

вида её обработки: а) вид обработки не устанавливается; б)

образованная только удалением слоя материала; в) образованная без

удаления слоя материала (с указанием значения параметра шероховатости)

Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

а) б)

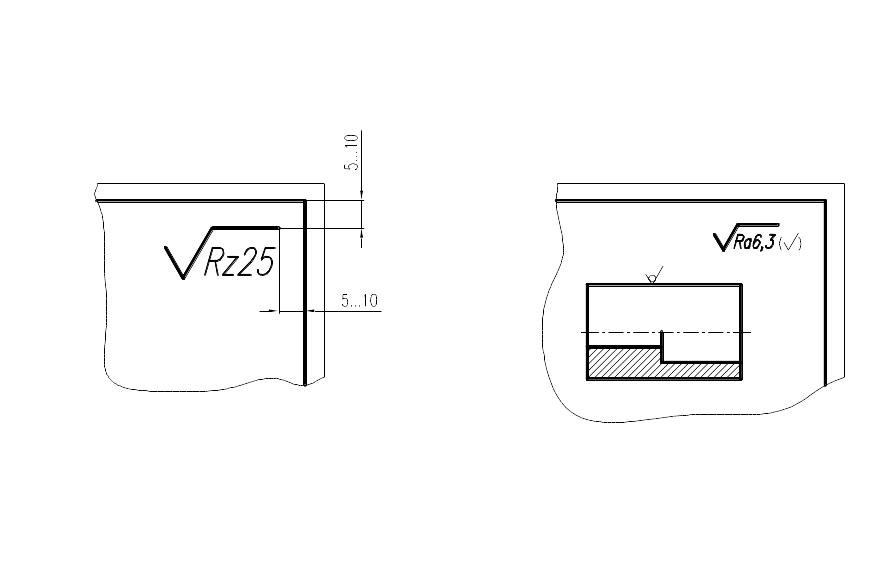

Рисунок 4.8 Обозначение шероховатости, одинаковой для: а) всех поверхностей изделия; б) части поверхностей изделия

П ри наличии в изделии поверхностей, шероховатость которых не нормируется, обозначение шероховатости или знак не допускается выносить в правый верхний угол чертежа.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и др.), количество которых указано на чертеже, и симметричных изделий наносят один раз.

При изображении изделия с разрывом обозначение шероховатости наносят только на одной части и как можно ближе к месту простановки размеров.

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с рисунком 4.9. Диаметр вспомогательного знака (окружности) равен 4-5 мм. В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, вспомогательный знак не приводят.

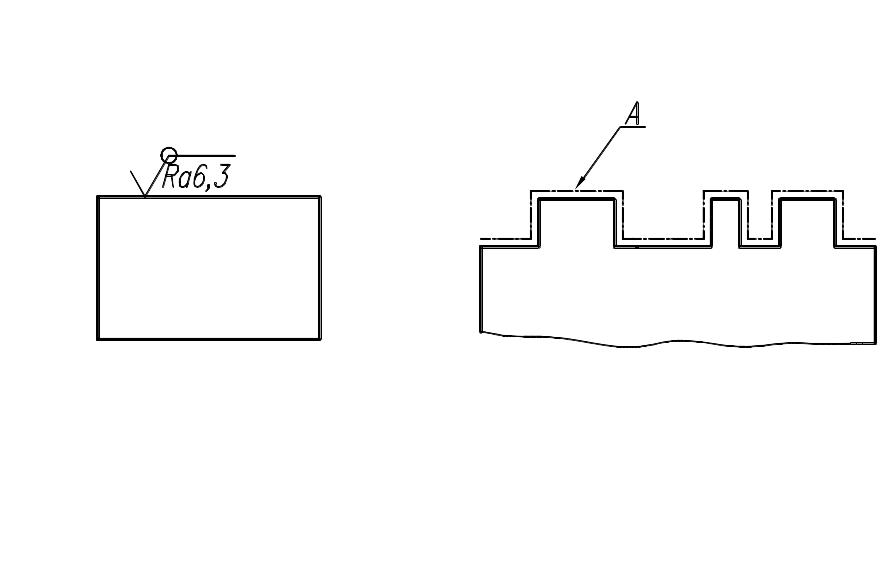

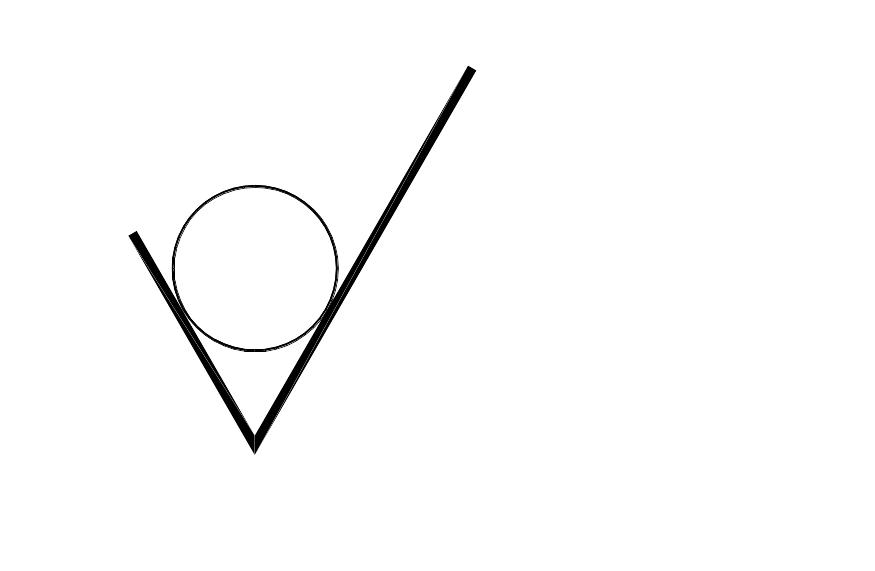

Рисунок 4.9 Обозначение одинаковой шеро­хо­ва­тости поверхности замкнутого контура

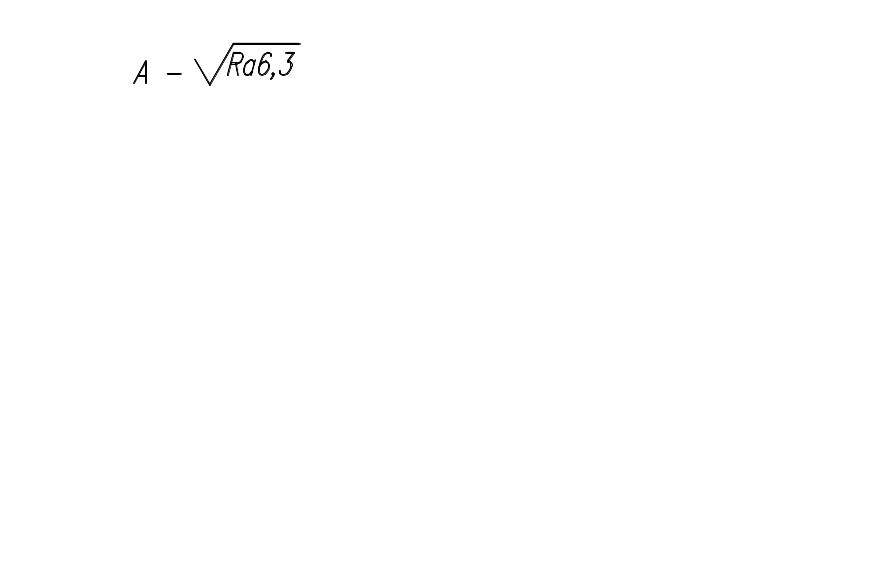

Рисунок 4.10 Обозначение поверхности, шерохо­ватость которой указывается в технических требованиях

О бозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях, указывая буквенное обозначение поверхности и проставляя знак шероховатости и её параметры, например:

. При этом контур поверхности обводят утолщенной штрихпунктирной линией (на расстоянии 0,8-1 мм) и отводят от неё линию-выноску, на полке которой пишут букву, обозначающую поверхность (рисунок 4.10).

4.7 Обозначение неразъемных соединений

4.7.1 Условные обозначения и изображения швов сварных соединений устанавливает ГОСТ 2.312 (таблица 4.2).

Длина сплошного шва в обозначение шва на чертеже не входит, так как она определяется длиной свариваемых кромок. Если длина шва меньше длины кромок, то рекомендуется соответствующие размеры проставить на изображении шва. В обозначении прерывистого шва приводят длину провариваемого участка, вспомогательный знак и шаг (рисунок 4.11).

Если в состав обозначения нет необходимости включать вспомогательные знаки и расположение сплошного шва определяется длиной свариваемых кромок, в обозначении шва указывают стандарт и буквенно-цифровое обозначение шва по стандарту. Например, обозначение сплошного стыкового шва имеет вид ГОСТ 14771-76-С1.

Если все швы на чертеже одинаковы и расположены с одной стороны, их отмечают линиями-выносками без полок и номер не присваивают.

Одинаковые требования к швам приводят один раз - в таблице швов или технических требованиях.

Таблица 4.2 - Вспомогательные знаки для обозначения сварных швов

Наименование	Обозначение	Расположение относительно полки линии-выноски
		С лицевой стороны	С оборотной стороны
Усиление шва снять
Наплывы и неровности шва обработать с плав­ным переходом к ос­нов­ному металлу
Шов выполнить при монтаже изделия
Шов прерывистый или точечный с цепным расположением
Шов прерывистый или точечный с шахматным расположением
Шов по замкнутой линии (диаметр знака 3-5 мм)
Шов по незамкнутой ли­нии

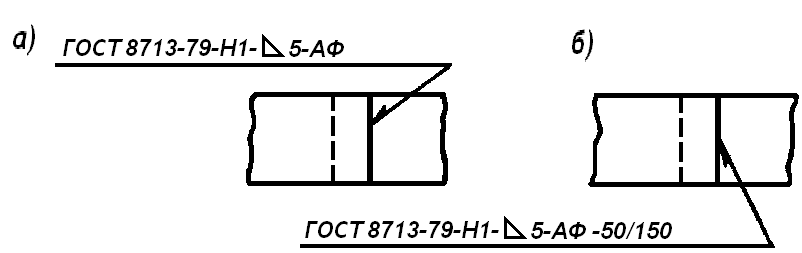

Рисунок 4.11 Обозначение сварных швов: а) сплошных; б) прерывистых

2. Условные изображения и обозначения паяных и клееных соединений устанавливает ГОСТ 2.313-68. Швы этих соединений изображают сплошной утолщенной линией (толщиной 2S) и отмечают линией-выноской, заканчивающейся стрелкой, с применением условного знака, который проводят сплошной основной линией (рисунок 4.12).

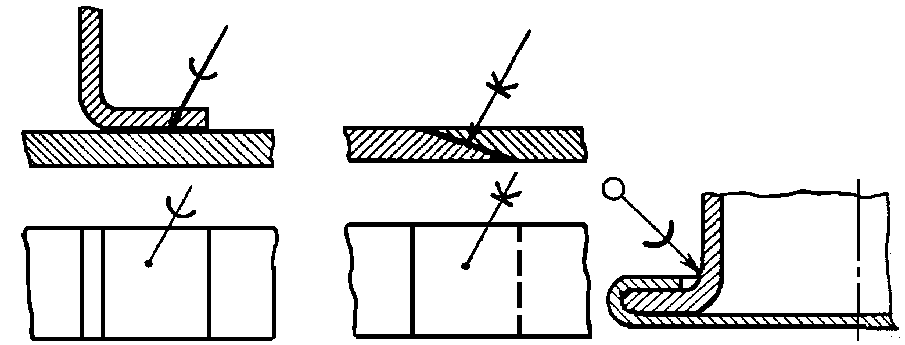

Рисунок 4.12 Изображение и обозначение швов соединений: а) паяного; б) клееного;

в) паяного по замкнутому контуру

4.8 Обозначение резьбы

4.8.1 Правила изображения и нанесения условного обозначения резьбы на чертежах всех отраслей промышленности и строительства устанавливает ГОСТ 2.311-68.

Р езьбу на стержне изображают основной (сплошной толстой) линией по наружному диаметру резьбы и сплошными тонкими линиями по внутреннему диаметру. Резьбу в отверстии в разрезах и сечениях показывают основными линиями по внутреннему диаметру резьбы и сплошными тонкими по наружному диаметру (рисунок 4.13).

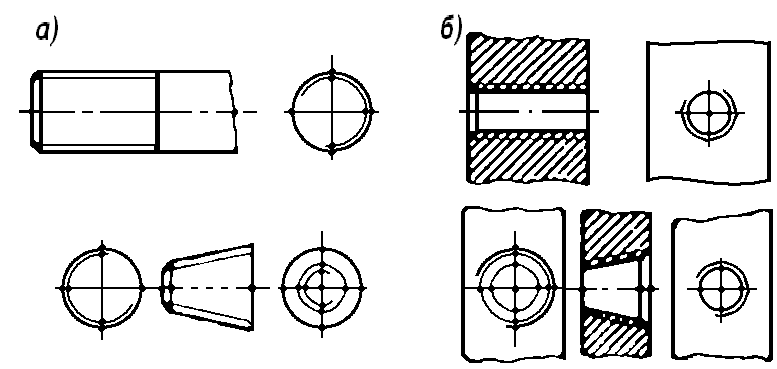

Рисунок 4.13 Изображение резьбы: а) на стержне; б) в отверстии

Границу резьбы наносят на стержне и в отверстии в конце полного профиля резьбы сплошной толстой линией. Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержне и до линии внутреннего диаметра в отверстии (т.е. до основной линии).

4.8.2 Резьба характеризуется профилем (таблица 4.3), параметрами (шаг и ход) и другими характеристиками, которые записывают в её условное обозначение.

Таблица 4.3 - Обозначения профиля резьбы

Наименование	Обозна­чение	Наименование	Обозна­чение
Метрическая цилиндрическая	М	Наружная трубная коническая	R
Метрическая коническая	МК	Внутренняя трубная коническая	Rc
Трапецеидальная	Tr	Коническая дюймовая	К
Упорная	S	Круглая сантехническая	Кр
Трубная цилиндрическая	G	Круглая электротехническая	Е

Примеры записи условных обозначений некоторых резьб:

М51,5-8g ГОСТ11709-81 – наружная метрическая цилиндрическая резьба с номинальным диаметром 5 мм и шагом 1.5 мм (мелким) нарезана на стержне;

G1½LH – B - трубная цилиндрическая резьба левая 1½ дюйма класса точности В;

Tr208(P4) – 8е - трапецеидальная многозаходная наружная резьба диаметром 20 мм с ходом 8 мм и шагом 4 мм.

4.9 Обозначение маркировки и клеймения

Указания о маркировке и клеймении помещают в технических требованиях чертежа и начинают словами: «Маркировать...» или «Клеймить...».

Место нанесения маркировки или клейма на изображении изделия отмечают точкой и соединяют её линией-выноской со знаками маркирования или клеймения, которые располагают вне изображения. Знак маркирования - окружность диаметром 10-15 мм; знак клеймения - равносторонний треугольник высотой 10-15 мм. Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании и клеймении.

Знаки маркировки и клеймения выполняют сплошными основными линиями.

4.10 Обозначение покрытий и показателей свойств материалов

Обозначения покрытий и показатели свойств материалов наносят на чертежах в соответствии с ГОСТ 9.032-74 «ЕСЗКС. Покрытия лакокрасочные. Классификация и обозначения» и ГОСТ 9.306-85 «ЕСЗКС. Металлические и неметаллические покрытия».

4.10.1 Данные о защитных, декоративных, износоустойчивых, электроизоляционных и других покрытиях приводятся в технических требованиях чертежа. Перед обозначением пишут слово «Покрытие», после обозначения покрытия - данные о материале покрытия (его марку и стандарт).

Поверхности, на которые наносятся покрытия, обозначают буквами, разными для различных покрытий (рисунок 4.14); запись в технических требованиях делают по типу: «Покрытие поверхности А..., поверхностей Б...»; «Покрытие поверхности А..., остальных...» или «Покрытие..., кроме поверхности А».

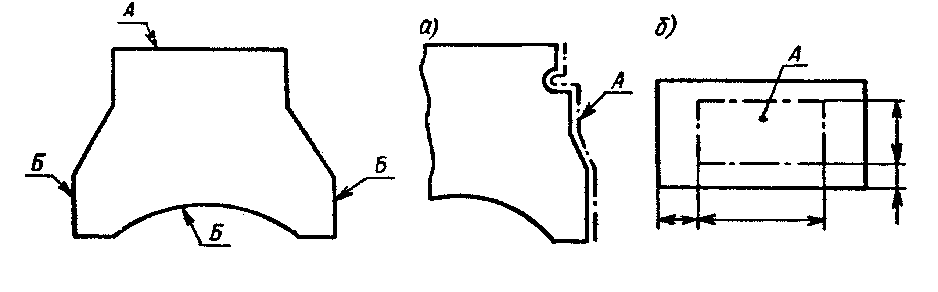

Рисунок 4.14 Обозначения покрытия поверхностей

4.10.2 Показатели свойств материала изделий, подвергаемых термической или другим видам обработки, приводят в технических требованиях чертежа.

Если обработке подвергаются отдельные участки изделия, то их обводят утолщенной штрихпунктирной линией на расстоянии 0,8-1 мм от линии контура и показатели проставляют на полке линии-выноски, проведенной от штрихпунктирной линии.

4.11 Чертеж общего вида

4.11.1 Чертеж общего вида поясняет конструкцию изделия и принцип его работы и является основой для разработки рабочей документации – рабочих чертежей деталей и сборочных чертежей, входящих в изделие сборочных единиц, включая сборочный чертеж изделия.

В общем случае чертеж общего вида должен содержать:

• изображения (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы;

• наименования, а также обозначения (если они имеются) тех составных частей, для которых необходимо указать данные (техническую характеристику, количество, материал, принцип работы и др.) или запись которых необходима для пояснения чертежа общего вида, описания принципа работы изделия указания о составе и др.;

• размеры и другие, наносимые на изображение, данные (при необходимости);

• схему (если она требуется, но не оформляется отдельным документом);

• техническую характеристику изделия, если она необходима для удобства сопоставления вариантов по чертежу общего вида.

4.11.2 На чертежах общего вида наносят габаритные и присоединительные размеры.

Габаритные размеры определяют расстояние между точками очертания изделия по трем координатным направлениям. При наличии в изделии перемещающихся деталей габаритные размеры указывают для двух крайних положений этих деталей и проставляют по типу 90...110.

Присоединительные размеры определяют координаты и размеры элементов или составных частей изделия, с помощью которых к данному изделию присоединяют другие изделия, работающие с ним в комплексе.

4.11.3 Нанесение номеров позиций. Номера позиций деталей, материалов или сборочных единиц, входящих в изделие, указывают на полках линий-выносок, проводимых от соответствующих деталей, материалов или сборочных единиц.

Линии-выноски и полки на чертежах выполняют сплошной тонкой линией толщиной S/2. Длина полок 6...8мм.

Линию-выноску заканчивают точкой на изображении соответствующей ей составной части устройства. Если размер или характер изображения составной части устройства не позволяют закончить линию-выноску точкой, то ее заканчивают стрелкой, упирающейся в изображение этой составной части. Полки линий выносок располагают в столбик или строчку.

Шрифт номеров позиций должен быть на один-два размера больше шрифта, принятого для размерных чисел на том же чертеже.

4.12 Сборочный чертеж

4.12.1 Сборочный чертеж изделия (сборочной единицы) должен содержать:

• изображения изделия (сборочной единицы), дающие представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающие возможность сборки и контроля;

• размеры, предельные отклонения и другие параметры и требования, которые выполняют и контролируют по данному чертежу; можно указывать в качестве справочных размеры деталей, определяющие характер сопряжения;

• указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивают не заданными предельными отклонениями размеров, а подбором, пригонкой и т.п., а также указания о выполнении неразъемных соединений (сварных, паяных и др.);

• номера позиций составных частей, входящих в изделие (сборочную единицу);

• габаритные размеры;

• установочные, присоединительные и другие необходимые справочные размеры;

• техническую характеристику (при необходимости);

• координаты центра масс (при необходимости).

4.12.2 Правила нанесения номеров позиций рассмотрены в п. 4.11.3

Номера позиций присваивают всем составным частям изделия, т.е. сборочным единицам, деталям, стандартным изделиям и материалам. Нанесение номеров позиций выполняют по принципу сквозной нумерации.

4.12.3 На поле сборочного чертежа допускается размещать отдельные изображения нескольких деталей, на которые допускается не выпускать рабочие чертежи при условии сохранения ясности чертежа. Над изображением детали наносят надпись, содержащую номер позиции и масштаб изображения, если он отличается от масштаба, указанного в основной надписи чертежа.

4.12.4 Спецификация определяет состав сборочной единицы – комплекса и комплекта - и необходима для изготовления, комплектования конструкторских документов и планирования запуска в производство указанных изделий (Приложение К, Л).

Спецификация в общем случае состоит из разделов, которые располагают в такой последовательности: документация; комплексы; сборочные единицы; детали; стандартные изделия; прочие изделия; материалы; комплекты. Наличие тех или иных разделов определяется составом специфицируемого изделия. Заголовок раздела записывают в графе «Наименование» и подчеркивают тонкой линией.

Допускается располагать спецификацию установленной формы на поле чертежа формата А4 и при оформлении схем (оптических, электрических, соединений и др.).

4.13 Рабочие чертежи деталей

На рабочем чертеже изделия указывают размеры, предельные отклонения, шероховатости, допуски и другие данные, которые обеспечиваются перед сборкой.

На чертежах разрешается давать ссылки на государственные, отраслевые, республиканские стандарты и технические условия, а также на технологические инструкции, если они гарантируют качество изделия. Технологические указания на рабочих чертежах помещать не допускается, за исключением тех случаев, когда конструктор указывает какой-либо способ изготовления и контроля, считая его единственным, обеспечивающим качество изделия.

4.14 Схемы

4.14.1 На схемах составные части изделия или установки изображают в виде условных графических обозначений и показывают связи между ними. Классификация схем по видам и типам и общие требования по их оформлению приведены в ГОСТ 2.701-68.

Схемам присваивается код, состоящий из буквы, определяющей вид схемы, и цифры, обозначающей тип схемы (таблица 4.4), например: Г4 - схема гидравлическая соединений; С3 - схема электрогидро­пнев­мо­кинематическая принципиальная и т.д.

Таблица 4.4 - Обозначения схем

Вид		Тип
Э	электрическая	1	Структурная
Г	гидравлическая	2	Функциональная
П	пневматическая	3	Принципиальная
Х	газовая (кроме пневматической)	4	соединений (монтажная)
К	кинематическая	5	Подключения
В	вакуумная	6	Общая
Л	оптическая	7	Расположения
Р	энергетическая	0	Объединения
Е	деления изделия на составные части
С	комбинированная

4.14.2 На первом листе схемы над основной надписью помещают оформленный в виде таблицы перечень элементов, входящих в схему. Расстояние от основной надписи до нижней строки перечня должно быть не менее 20 мм. Продолжение перечня элементов размещают слева от основной надписи с повторением головки таблицы.

Перечень элементов может быть выпущен в виде самостоятельного документа на листах формата А4 с основной надписью по формам 2 и 2а. В этом случае код состоит из буквы П и кода схемы, к которой выпускается перечень. Например: ПГ4 - код перечня элементов к гидравлической схеме соединений. Фрагмент перечня элементов показан на рисунке 4.16.

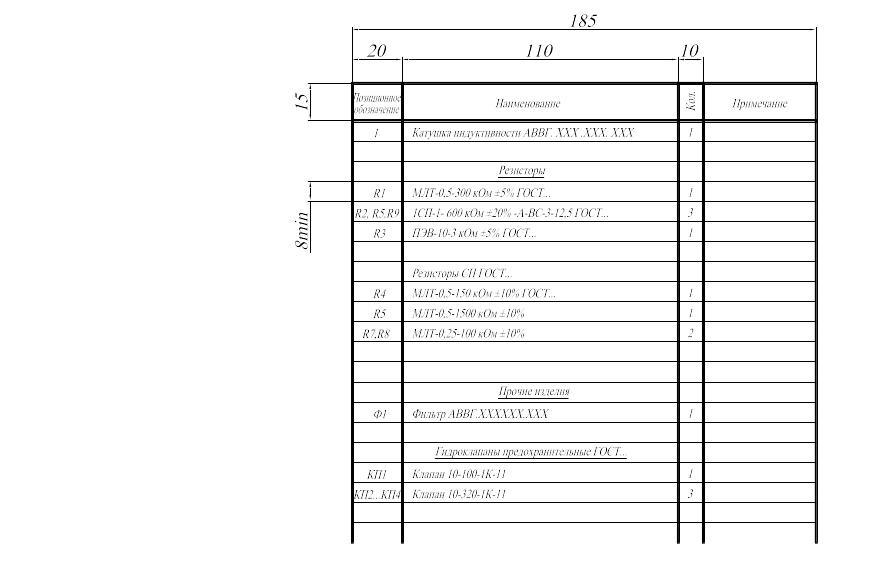

Рисунок 4.16 Фрагмент перечня элементов схемы
