ВВЕДЕНИЕ
Настоящее учебное пособие предназначено для практического использования в оформлении конструкторской документации при подготовке курсового или дипломного проекта (работы) студентами технологических и геологических специальностей в соответствии с принятыми стандартами.
Стандарты ЕСКД следует считать прямым предметом технического регулирования, так как они обеспечивают:
- техническую и информационную совместимость и взаимозаменяемость продукции;
- установление нормативных требований к безопасности продукции, которые отражаются в конструкторской документации (проектной и рабочей);
- требования к чертежам, схемам, текстовым документам, техническим условиям, эксплуатационным и ремонтным документам (руководствам по эксплуатации, формулярам, паспортам и т.д.).
Материал пособия изложен в такой последовательности:
- правила оформления документов, не содержащих графическую документацию;
- общие сведения о технической графике;
- правила оформления документов, содержащих машиностроительные чертежи, строительные чертежи и схемы;
- правила оформления документов, содержащих геологическую графическую документацию;
- приложения, относящиеся к выше изложенному материалу.
В пособии использованы государственные и отраслевые стандарты по состоянию на 1 января 2006 года.
1 Общие положения
1.1 Применение правил графического оформления дипломных и курсовых проектов (работ)
1.1.1 Цель разработки правил – упорядочить графическое оформление дипломных и курсовых проектов, курсовых и аттестационных работ (РГР, рефераты, пояснительные записки и др.) студентами Ухтинского государственного технического университета в соответствии с действующими нормативными документами.
1.1.2 Курсовые проекты (работы) оформляются так же, как и дипломные, за исключением случаев, оговоренных особо в настоящих правилах.
1.1.3 В работе рассматривается оформление:
а) проектно - конструкторской графической документации (машиностроительных и строительных чертежей и схем);
б) пояснительных записок к проектно-конструкторской документации;
в) геологической графической документации;
г) текста работ, не содержащих проектно-конструкторскую графическую документацию.
1.1.4 Документы, содержащие машиностроительные и строительные чертежи, выполненные в соответствии с требованиями российских и отраслевых стандартов, оформляются в соответствии с разделами 1, 3, 4 и 5 настоящих правил.
1.1.5 Документы, содержащие геологическую графическую документацию, оформляются в соответствии с разделами 1, 2 и 6 настоящих правил.
1.1.6 Документы, не содержащие машиностроительные и строительные чертежи, а также геологическую графическую документацию, оформляются в соответствии с требованиями разделов 1 и 2 настоящих правил.
1.1.7 Нормоконтроль работ в части, касающейся области применения настоящих правил, является обязательным.
1.1.8 Пояснительная часть работ определяется выпускающими кафедрами.
1.2 Общие требования к оформлению

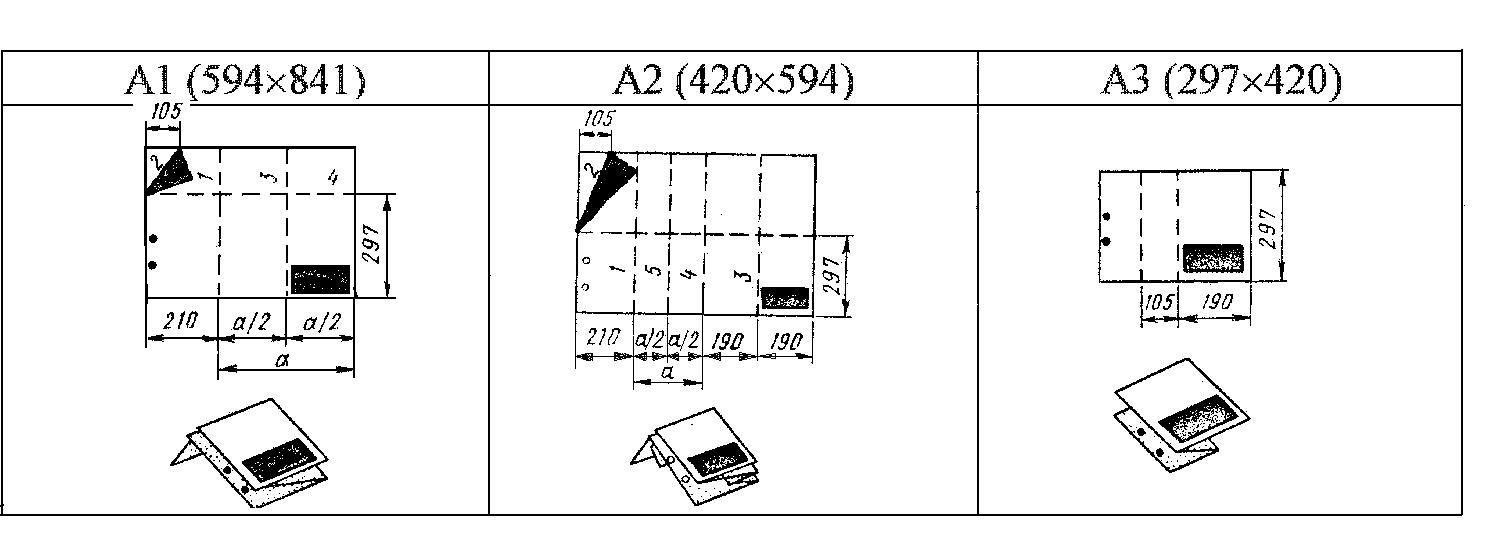

1.2.1 Все виды работ должны быть сброшюрованы в папку формата А4 с наклеенной этикеткой. Графические приложения форматов крупнее А4 укладываются в папку согласно рисунку 1.1.
Допускается брошюровать листы приложения в отдельную папку с этикеткой. Образец оформления этикетки дан в приложении А.
1.2.2 Оформление титульного листа курсовых проектов (работ) выполняется в соответствии с приложением Б. Титульные листы разработаны и выдаются учебной частью ВУЗа.

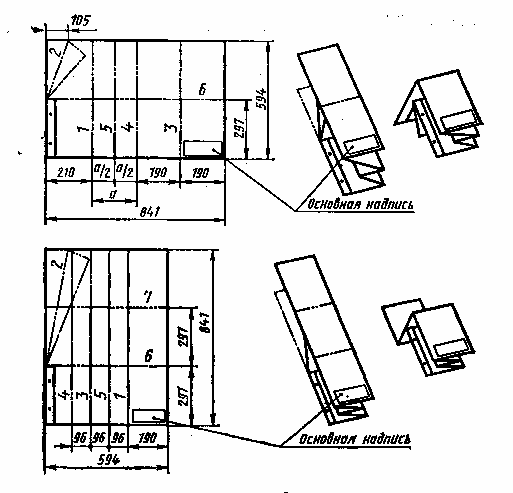

Рисунок 1.1 Схемы складывания чертежей для брошюрования
