вать для крепления крышек крепительных.

колесных пар. Допускается болты М20 со сроком службы более 10 лет использо-

ставлять не более 10 лет. Замена болтов производится при любом виде ремонта

10.4.6.5 Срок службы болтов от момента их первого монтажа должен со-

их головках, предназначенных для увязочной проволоки.

10.4.6.4 Категорически запрещается использовать болты с отверствиями в

следние цифры года производства монтажа буксового узла.

торцевого крепления, должны быть нанесены размером 6,00 х 2,25 мм две по-

10.4.6.3 На торцах головок болтов, впервые используемых при монтаже

70.9.8 и М24-6g х 70.10.9.

Допускается использовать болты М24-6g х 70.5.8, М24-6g х70.8.8, М24-6g х

передней) подшипников кассетного типа на оси типа РВ2Ш.

10.4.6.2 болты М24-6g х 70.4.8 - для крепления шайбы торцевой (крышки

методом накатки

Подп.

Рисунок 10.11 Болт М20-6g х 60.4.8 с резьбой выполненной

Допускается использовать болты М20-6g х 60.5.6 и М20-6g х 60.5.8.

(рисунок 10.11).

ки передней) торцевого крепления подшипников на осях типа РУ1Ш и РВ2Ш

10.4.6.1 болты М20-6g х 60.4.8 - для крепления шайбы тарельчатой (крыш-

ной поверхности. Резьба болтов должна быть изготовлена методом накатки.

24670 с исполнением головок болтов по варианту с ложной шайбой на ее опор-

должны быть изготовлены по ГОСТ 7798, ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ

Болты, применяемые для крепления подшипников на осях колесных пар,

10.4.6 Болты торцевого крепления

Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги- 62

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Подп.

Инв.

грязи. Изготавливаются из резины 7-98-1 по ТУ 2500-295-00152106-93. Допуска-

применяются для предотвращения проникновения в корпус буксы воды, пыли,

Резиновые уплотнительные элементы (кольцо уплотнительное и прокладка)

10.6 Резиновые уплотнительные элементы

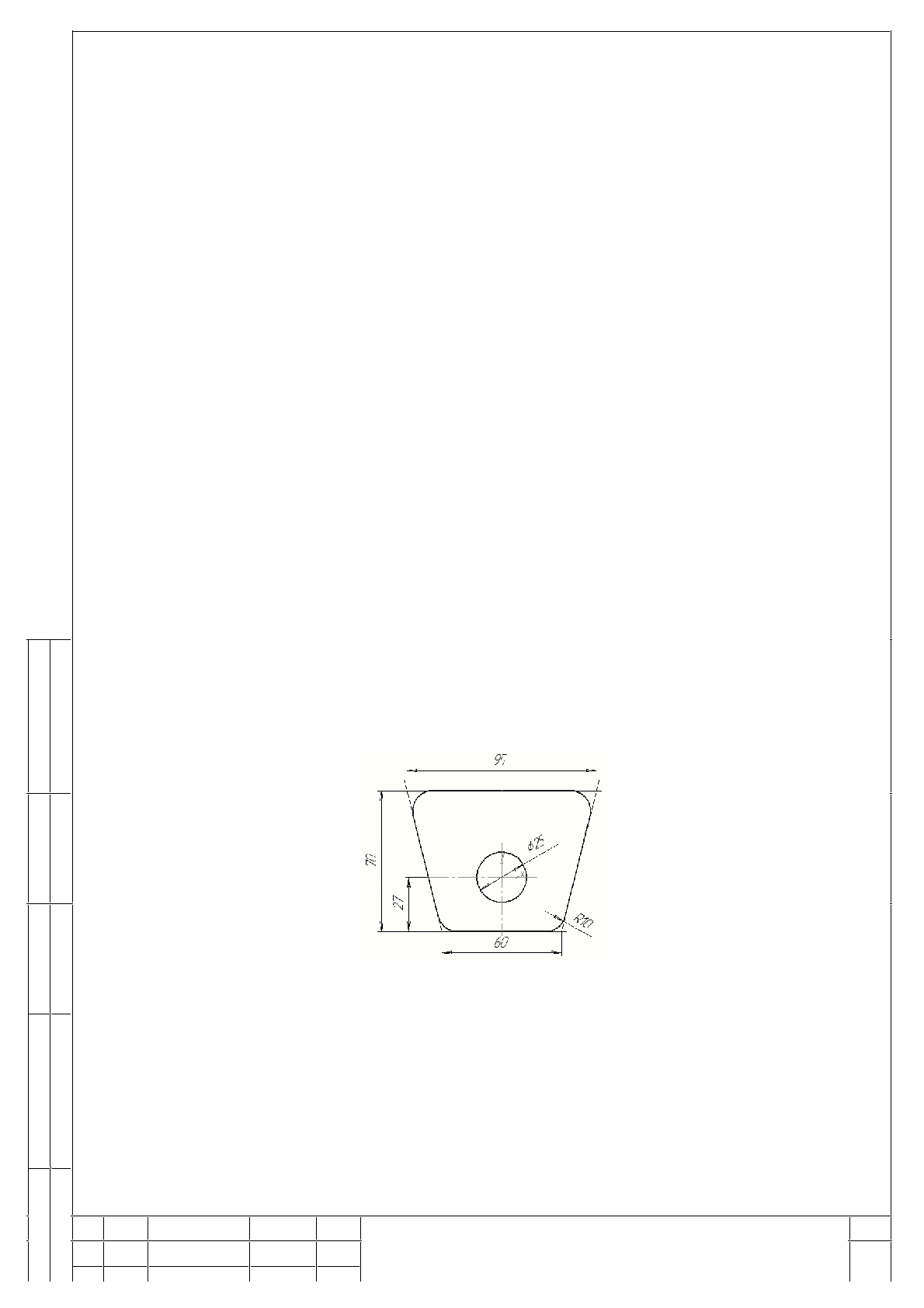

Рисунок 10.12 Форма и размеры бирки.

Инв.

Взам.

ма и размеры бирки должны соответствовать рисунку 10.12.

щиной 1,0…1,5 мм или 0К 36 ОВ-1-IV ГОСТ 16523 толщиной 0,8…1,0 мм. Фор-

Подп.

лесной паре ремонте, изготавливается из стального листа Б-1 ГОСТ 19903 тол-

Бирка, предназначенная для нанесения знаков и клейм о произведенном ко-

10.5 Бирка

диаметром 1,5…2,0 мм по ГОСТ 3282 или ГОСТ 792.

от самоотворачивания и должна быть термически обработанной (отожженной)

Проволока применяется для увязки головок болтов М12 планки стопорной

10.4.8 Проволока

владельцами инфраструктуры.

ванию в установленном порядке с железнодорожными администрациями или

марки 65Г. Допускается использовать шайбы из других марок сталей по согласо-

также болтов М12 планок стопорных. Шайбы должны быть изготовлены из стали

М20 крышек крепительных и болтов М12 крышек смотровых буксовых узлов, а

Шайбы пружинные по ГОСТ 6402 применяются для стопорения болтов

10.4.7 Шайбы пружинные

тующих при поставке подшипников с деталями торцевого крепления.

10.4.6.6 Допускается применение болтов, получаемых в качестве комплек-

Подп. Дата колесных пар с буксовыми узлами грузовых вагонов маги-

63

служиванию

Руководящий документ по ремонту и техническому об- Лист

№ докум.

.

Изм Лист

Инв.

Рисунок 10.14 Прокладка

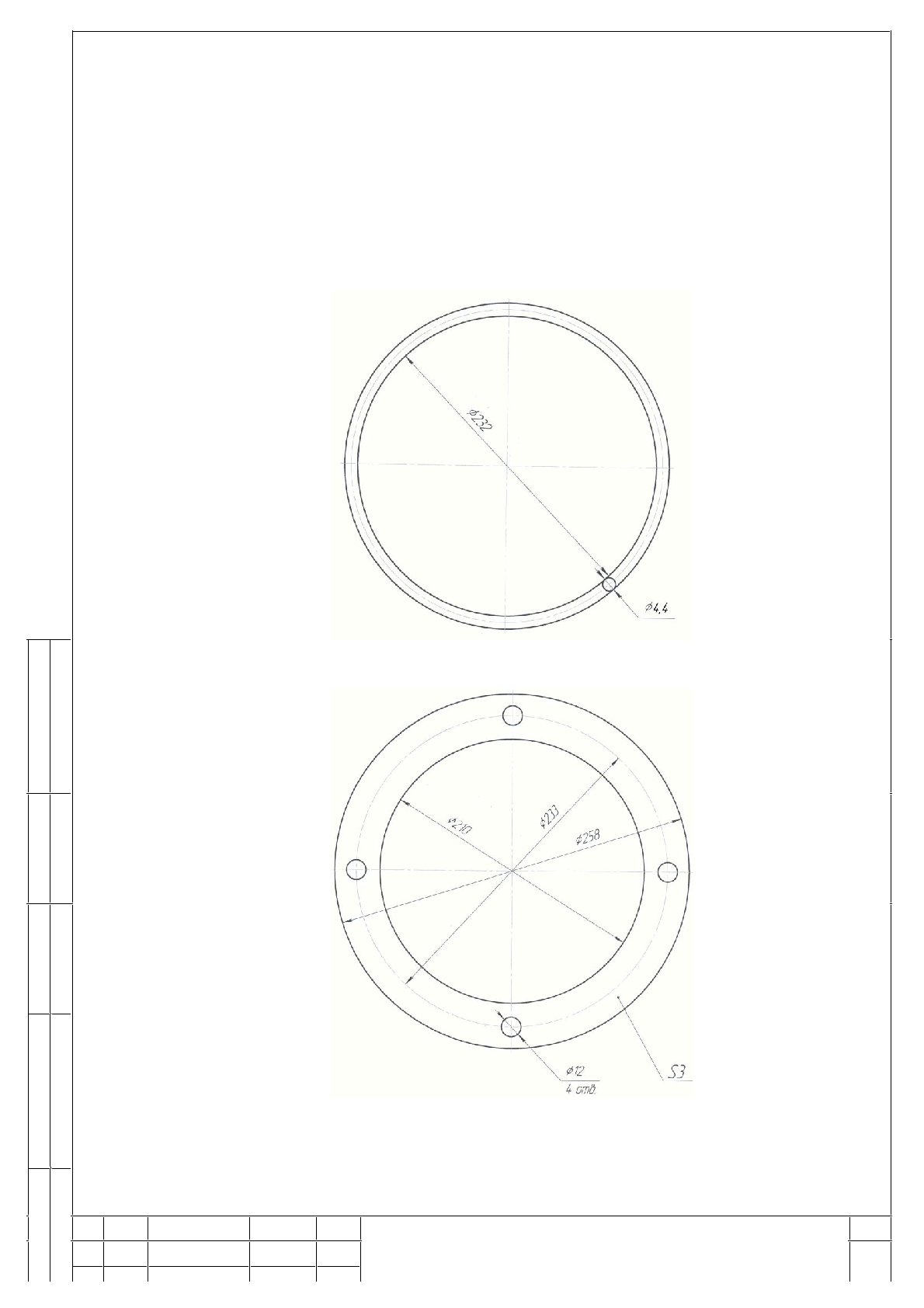

Рисунок 10.13 Кольцо уплотнительное

Подп.

Инв.

Взам.

Подп.

между крепительной и смотровой крышками.

крепительной и корпусом буксы. Прокладка (рисунок 10.14) устанавливается

Кольцо уплотнительное (рисунок 10.13) устанавливается между крышкой

ной в установленном порядке.

ется изготовление по нормативной и конструкторской документации, утвержден-
