Подшипники радиальные с короткими цилиндрическими роликами по гост 8328, размеры, мм (см. Рис. 4.7)
Обозначение |
d |
D |
B |
r |
r 1 |
Серия диаметров 4 |
|||||
2408 |
40 |
110 |
27– 0,15 |
3 |
3 |
2409 |
45 |
120 |
29– 0,15 |
3 |
3 |
2410 |
50 |
130 |
31– 0,15 |
3,5 |
3,5 |
2411 |
55 |
140 |
33– 0,2 |
3,5 |
3,5 |
2412 |
60 |
150 |
35– 0,2 |
3,5 |
3,5 |
2413 |
65 |
160 |
37– 0,2 |
3,5 |
3,5 |
2414 |
70 |
180 |
42– 0,2 |
4 |
4 |
2415 |
75 |
190 |
45– 0,2 |
4 |
4 |
Серия диаметров 6 |
|||||
2606 |
30 |
72 |
27– 0,12 |
2 |
2 |
2607 |
35 |
80 |
31– 0,12 |
2,5 |
2 |
2608 |
40 |
90 |
33– 0,15 |
2,5 |
2,5 |
2609 |
45 |
100 |
36– 0,15 |
2,5 |
2,5 |
2610 |
50 |
110 |
40– 0,15 |
3 |
3 |
2611 |
55 |
120 |
43– 0,2 |
3 |
3 |
2612 |
60 |
130 |
46– 0,2 |
3,5 |
3,5 |
2614 |
70 |
150 |
51– 0,2 |
3,5 |
3,5 |
2616 |
80 |
170 |
58– 0,2 |
3,5 |
3,5 |
2618 |
90 |
190 |
64– 0,2 |
4 |
4 |
2620 |
100 |
215 |
73– 0,2 |
4 |
4 |
2622 |
110 |
240 |
80– 0,25 |
4 |
4 |
2624 |
120 |
260 |
86– 0,25 |
4 |
4 |
2626 |
130 |
280 |
93– 0,25 |
5 |
5 |
2628 |
140 |
300 |
102– 0,25 |
5 |
5 |
2630 |
150 |
320 |
108– 0,25 |
5 |
5 |
Рис. 4.8. Основные размеры подшипников радиально-упорных шариковых и их конструктивное исполнение: 36000, = 12; 46000, = 26; 66000, = 36; Т – монтажная высота подшипника; – угол контакта между линией действия нагрузки на тело качения и плоскостью, перпендикулярной оси подшипника
Т а б л и ц а 4.7
Подшипники радиально-упорные шариковые по гост 831, размеры, мм (см. Рис. 4.8)
Обозначение |
d |
D |
B=T |
r |
r 1 |
Серия диаметров – 2 |
|||||
36205, 46205 |
25 |
52 |
15– 0,12 |
1,5 |
0,5 |
36206, 46206 |
30 |
62 |
16– 0,12 |
1,5 |
0,5 |
36207, 46207 |
35 |
72 |
17– 0,15 |
2,0 |
1,0 |
36208, 46208 |
40 |
80 |
18– 0,15 |
2,0 |
1,0 |
36209, 46209 |
45 |
85 |
19– 0,15 |
2,0 |
1,0 |
36210, 46210 |
50 |
90 |
20– 0,15 |
2,0 |
1,0 |
36212, 46212 |
60 |
110 |
22– 0,2 |
2,5 |
1,2 |
36214, 46214 |
70 |
125 |
24– 0,2 |
2,5 |
1,2 |
36215, 46215 |
75 |
130 |
25– 0,2 |
2,5 |
1,2 |
36216, 46216 |
80 |
140 |
26– 0,2 |
3,0 |
1,5 |
Серия диаметров – 3 |
|||||
46305, 66305 |
25 |
62 |
17– 0,12 |
2 |
1 |
46306, 66306 |
30 |
72 |
19– 0,12 |
2 |
1 |
46308, 66308 |
40 |
90 |
23– 0,15 |
2,5 |
1,2 |
46310, 66310 |
50 |
110 |
27– 0,15 |
3 |
1,5 |
46311, 66311 |
55 |
120 |
29– 0,15 |
3 |
1,5 |
46312, 66312 |
60 |
130 |
31– 0,15 |
3,5 |
2 |
46314, 66314 |
70 |
150 |
35– 0,15 |
3,5 |
2 |
46315, 66315 |
75 |
160 |
37– 0,15 |
3,5 |
2 |
46316, 66316 |
80 |
170 |
39– 0,15 |
3,5 |
2 |
Серия диаметров – 4 |
|||||
66408 |
40 |
110 |
27– 0,12 |
3 |
1,5 |
66409 |
45 |
120 |
29– 0,12 |
3 |
1,5 |
66410 |
50 |
130 |
31– 0,12 |
3,5 |
2 |
66411 |
55 |
140 |
33– 0,15 |
3,5 |
2 |
66412 |
60 |
150 |
35– 0,15 |
3,5 |
2 |
66413 |
65 |
160 |
37– 0,15 |
3,5 |
2 |
66414 |
70 |
180 |
47– 0,15 |
4 |
2 |

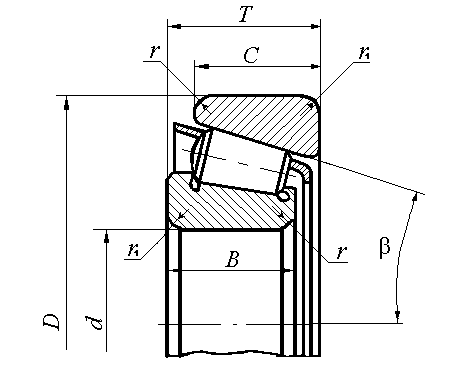

Рис. 4.9. Основные размеры подшипников роликовых конических однорядных:
— угол конуса, нормальная точность
Т а б л и ц а 4.8
