Глава 4. Нормирование точности размеров и посаДоК подшипников качения
4.1. Назначение, технические требования, категории
И классы точности подшипников
Подшипники
качения являются стандартными изделиями
с полной внешней взаимозаменяемостью,
но ограниченной внутренней между телами
и дорожками качения наружного и
внутреннего колец. Применяются подшипники
качения в машинах и механизмах, где
требуется высокая скорость и точность
вращения при КПД = 0,99 [2, 4, 12].

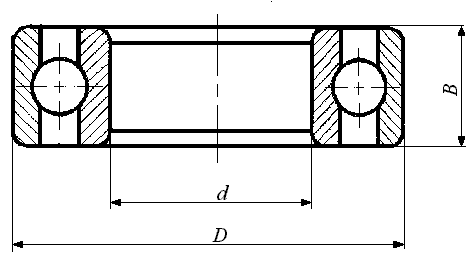

Рис. 4.1. Эскиз подшипника:
d и D номинальные размеры внутреннего и наружного диаметров колец подшипника соответственно; B ширина колец
По ГОСТ 3395 обозначаются типы и конструктивные исполнения подшипников (см. табл. 4.1).
Технические требования на шариковые и роликовые подшипники качения должны соответствовать ГОСТ 520. Стандарт распространяется на подшипники с отверстиями во внутренних кольцах от 0,6 до 2000 мм и устанавливает следующие классы точности подшипников, указанные в порядке повышения точности:
8; 7; 0; 6; 6Х; 5; 4; 2; Т.
Классы точности 8 и 7 используются для изготовления подшипников по заказу потребителей и применяются в неответственных узлах.
Класс 6Х применяется только для роликовых конических подшипников.
Классы точности подшипников характеризуются значениями предельных отклонений размеров, формы и расположения поверхностей подшипников.
В зависимости от наличия требований по уровню вибрации или уровню других дополнительных технических требований установлены три категории подшипников – А; В; С в порядке ослабления требований:
к категории А относятся подшипники классов точности – 5; 4; 2; Т;
к категории В – подшипники классов точности – 0; 6Х; 6; 5;
к категории С – подшипники классов точности – 8; 7; 0; 6.
Т а б л и ц а 4.1
Подшипники качения. Типы и конструктивные исполнения
по ГОСТ 3395 (ограничены с учетом заданий)
Подшипники |
Конструктивное исполнение подшипника |
|||
Тип |
Наименование |
Условное обозначение |
Наименование |
Обозначение стандарта |
1 |
2 |
3 |
4 |
5 |
0 |
Радиальные шариковые |
0000 |
Однорядные |
ГОСТ 8338 |
60000 |
Однорядные с одной защитной шайбой |
ГОСТ 7242 |
||
80000 |
Однорядные с двумя защитными шайбами |
|||
160000 |
Однорядные с односторонним уклонением уплотнением |
ГОСТ 8882 |
||
180000 |
Однорядные с двусторонним уплотнением |
|||
1 |
Радиальные шариковые сферические |
1000 |
Двухрядные |
ГОСТ 8720 |
981000
|
Однорядные с выступающим внутренним кольцом и двумя защитными шайбами |
ГОСТ 9592 |
||
2 |
Радиальные роликовые c короткими цилиндрическими роликами |
2000 |
Однорядные без бортов на наружном кольце |
ГОСТ 8328 |
12000 |
Однорядные с однобортовым наружным кольцом |
|||
262000 |
Двухрядные с бортами на наружном кольце |
ГОСТ 7634 |
||
282000 |
Двухрядные с бортами на внутреннем кольце |
|||
3 |
Радиальные роликовые сферические |
23000 |
Однорядные |
ГОСТ 8545 |
3000 |
Двухрядные с бортиками на внутреннем кольце |
ГОСТ 5721 |
||
53000
|
Двухрядные с безбортовым внутренним кольцом |
ГОСТ 24696 |
||
4
|
Радиальные роликовые игольчатые или роликовые с длинными цилиндрическими роликами |
24000
|
Радиальные однорядные без внутреннего кольца и сепаратора |
ГОСТ 4657 |
74000
|
Радиальные однорядные с наружным и внутренним кольцами без сепаратора |
|||
244000
|
Радиальные однорядные с наружным и внутренним кольцами с сепаратором |
|||
5
|
Радиальные роликовые с витыми роликами |
5000
|
|
|
О к о н ч а н и е т а б л 4.1
6
|
Радиально-упорные шариковые |
6000
|
Однорядные разъемные со съемным наружным кольцом углом контакта = 12 |
ГОСТ 831 |
|
Однорядные неразъемные со скосом на наружном кольце с углом контакта: |
|||
36000 |
= 12 |
|||
46000 |
= 26 |
|||
66000 |
= 36 |
|||
|
Сдвоенные. Наружные кольца обращены друг к другу узкими торцами с углом контакта: |
ГОСТ 832 |
||
336000 |
= 12 |
|||
346000 |
= 26 |
|||
366000 |
= 36 |
|||
7 |
Радиально- упорные роликовые конические |
7000 |
Однорядные |
ГОСТ 333 |
27000 |
Однорядные с углом контакта > 20 |
|||
67000
|
Однорядные повышенной грузоподъемности с упорным бортом на наружном кольце |
ТУ37.2-90 |
||
77000 |
Четырехрядные |
ГОСТ 8419 |
||
97000 |
Двухрядные с внутренним дистанционным кольцом |
ГОСТ 6364 |
||
8 |
Упорные или упорно- радиальные шариковые |
8000 |
Упорные однорядные |
ГОСТ 6874 |
38000 |
Упорные двойные |
ГОСТ 7872 |
||
168000 |
Упорно - радиальные однорядные |
|
||
9
|
Упорные и упорно - радиальные роликовые |
9000 |
Упорные с цилиндрическими роликами одинарные однорядные |
ГОСТ 23526 |
19000 |
Упорные конические однорядные |
ГОСТ 27057 |
||
39000 |
Упорно-радиальные сферические одинарные с бочкообразными роликами |
ГОСТ 9942 |
||
889000
|
Упорные с цилиндрическими роликами одинарные двухрядные |
ГОСТ 23526 |
По заказу потребителя допускается изготовление подшипников определенного класса точности без отнесения к категориям.
Наиболее часто в машиностроении используются подшипники классов 0; 6, в категории С. Класс 0 в обозначении подшипников не указывают.
Подшипники 4-го и 5-го классов применяются при значительных скоростях вращения (шпиндели шлифовальных и прецизионных станков и в других высокооборотных механизмах).
Подшипники 2-го и Т классов применяются для гироскопических и других прецизионных приборов.
