6.2. Анализатор импульсных сигналов
Схема анализатора показана на рис. 10. Селектор импульсов по частоте FИ повторения (селектор вида излучения) вырабатывает на выходе сигнал UТР = U1, когда 800 Гц ≤ FИ ≤ 10 кГц.
Если FИ > 10 кГц, то первый интегратор не успевает разрядиться в паузе между импульсами. При этом крутизна UИ1 невелика и, соответственно, UДЦ не превышает UПОР1.
Если FИ < 800 Гц, то первый интегратор успевает разрядиться в паузе между импульсами и UДЦ превышает UПОР1, которым запускается ждущий мультивибратор. Однако импульсы с мультивибратора следуют так редко (FМВ = FИ < 800 Гц), что второй интегратор успевает разрядиться в паузе между ними и UИ2 не превышает UПОР2.

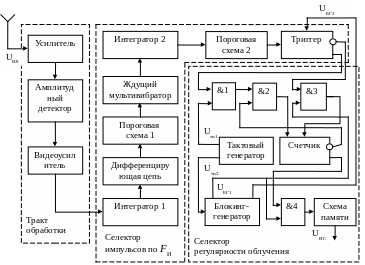

Рис. 10
Если частота повторения входных импульсов попадает в диапазон 800 Гц ≤ FИ ≤ 10 кГц, то импульсы с мультивибратора накапливаются во втором интеграторе и напряжение на его выходе превышает пороговое UПОР2. При этом триггер устанавливается в состояние логической единицы UТР = U1, наличие которого означает, что есть сигнал РЛС с ИИ.
В селекторе регулярности облучения проверяется наличие UТР = U1 в течение 3-х тактов длительностью 0,2 сек каждый. Тактовый генератор вырабатывает 2 импульсные последовательности Uти1, Uти2 с периодом 0,2 сек.
Если UТР = U1, то первый импульс Uти1 проходит на выход схемы &1. Схема &2 также открыта, так как на прямом выходе счетчика U+СЧ = U0, а на инверсном - U1. В результате первый импульс Uти1 проходит на вход счетчика, на выходе которого появляется U+СЧ = U1 при поступлении 3-го тактового импульса Uти1 (пересчетчик на 3). Этот сигнал через схему &4 проходит на схему памяти и выход селектора.
Так как триггер может сохранять на выходе UТР = U1 и после пропадания входного сигнала UВХ, то для проверки наличия UВХ в течение каждого такта, триггер сбрасывается в ноль импульсами UБГ2 с блокинг-генератора. Если UВХ действует, то напряжение UПОР2 возвращает триггер в состояние UТР = U1. Поскольку импульсы UБГ2 задержаны относительно Uти1, то схемы селектора не фиксируют временного пропадания сигнала.
Если же UВХ отсутствует, то UТР = U0 и открывается схема &3, через которую проходят импульсы UБГ1, которые обнуляют счетчик.
