Занятия 9.2, 9.3 «Режимы работы и комплексы помех станций «Герань»

Цель: изучить способы формирования помех каналам АСД, АСС, перенацеливающих помех и принципы функционирования анализаторов сигналов

Вопросы:

1. Формирование помех системам АСД

2. Формирование помех системам АСС

3. Перенацеливающие помехи

4. Режимы работы станции и комплексы помех

5. Особенности станций активных ответных помех «Сирень»

6. Анализаторы сигналов в станциях «Сирень» и «Герань»

1. Формирование помех системам асд

Для формирования помехового сигнала UП вых на несущей частоте облучающего импульсного сигнала Uвх в тракт ретрансляции станции включается система кратковременного запоминания частоты (КЗЧ), которая обеспечивает воспроизведение Uвх в течение 5,5 мкс после его окончания (рис. 1).

Рис. 1

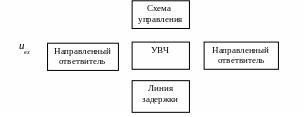

Система КЗЧ представляет собой рециркулятор, схема которого показана на рис. 2. Время запоминания сигнала ограничивается уходом частоты, вследствие нестабильности работы системы.

Рис. 2

Каналам АСД в станции формируются два вида помех: УН и УН(Н).

1.1. Уводящая назад помеха (ун)

При формировании помехи УН в станции (рис. 1) генерируется 3 импульсные последовательности S1, S2, S3, как показано на рис. 3.

Рис. 3

Во время первого этапа Т1 всего времени увода генерируется последовательность импульсов S2, время τзад задержки которых относительно принятого входного импульса плавно увеличивается по линейному закону от 0 до 5,5 мкс. Когда их задержка составляет 2,6 мкс, начинает генерироваться последовательность импульсов S3, которые задержаны относительно импульсов последовательности S2 на τзад = 2,6 мкс. Наличие двух сигналов повышает эффективность помехового воздействия.

На втором этапе вместе с импульсами последовательностей S2, S3, генерируемых с фиксированными τзад 5,5мкс и 2,9 мкс, соответственно, начинает генерироваться последовательность импульсов S1 с τзад=0. При этом амплитуда импульсов S1 промодулирована в соответствии с законом помехи ПЧС или СЧС. Это позволяет ухудшить работу системы АСН и в следующем цикле увода обеспечить лучшие условия для подавления системы АСД.

1.2. Уводящая назад неподвижная помеха, ун(н)

При формировании УН(Н) в ответ на каждый входной импульс генерируется несколько импульсов с разными фиксированными τзад. В результате создаются сигналы от ложных целей, находящихся на расстояниях, превышающих истинную дальность. При этом в режиме поиска канал АСД вместо отраженного от цели сигнала может «захватывать» на сопровождение один из помеховых.

2. Формирование помех системам асс

Каналам АСС создаются имитирующие помехи УС-1, УС-2 и маскирующие помехи ДЧ, ДШ.

2.1. Сетка доплеровских частот (дч)

Представляет собой набор высокочастотных колебаний на фиксированных частотах в пределах доплеровского диапазона (рис. 4).

Рис. 4

При воздействии помехи ДЧ система АСС, находящаяся в режиме поиска, может захватить на сопровождение одну из ложных частот f0 + FДi. Помеха формируется путем фазовой модуляции ретранслированного сигнала пилообразным напряжением.

2.2. Доплеровский шум (дш)

Формируется путем фазовой модуляции ретранслированного сигнала шумовым напряжением с шириной спектра около 1,5 кГц. В результате формируется узкополосная шумовая помеха с шириной спектра около 3 кГц.

Эффективна на этапе поиска по скорости, а также используется при формировании помехи УС-1.

2.3. Уводящая по скорости помеха (ус-1)

Процесс формирования помехи состоит из 4-х периодов (рис. 5).

Т1 – формируется помеха уводящая по скорости в сторону f0 + Fд max. В качестве модулирующего напряжения помехи используется сигнал с постепенно нарастающей крутизной дополнительно промодулированный узкополосным шумом.

Т2 – формируется ДЧ в области f0 + Fд max. В результате система АСС в течение Т2 либо сопровождает одно из колебаний ДЧ, либо переходит в режим поиска и захватывает одну из ложных доплеровских частот.

Т3 – формируется помеха УС в сторону f0 - Fд max с узкополосным шумом.

Рис. 5

Т4 – формируется ДЧ в области f0 - Fд max.
