Структурная схема, устройство и оборудование современных пэвм.

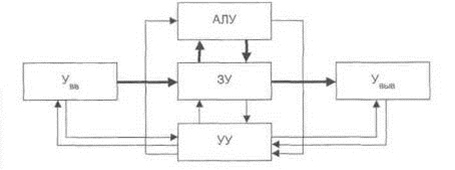

Классическая структура ЭВМ:
АЛУ — арифметико-логическое устройство; ЗУ — запоминающее устройство; УУ — устройство управления; У — устройство ввода; У — устройство вывода.
Компьютер - обобщенное название средств вычислительной техники, которые выполняют заданную программой последовательность операций обработки данных на основе принципа программного управления. (ЭВМ электронная вычислительная машина). ПЭВМ - вычислительная техника нового поколения, ориентирована на персональное использование. Структура ЭВМ - модель, определяющая состав основных частей ЭВМ и способов установления связей между ними. В структуру входят: арифметико-логическое устройство, устройство управления, запоминающее устройство и внешнее устройство ввода-вывода. Процессор и основная память – центральные устройства ЭВМ. Все остальные устройства: внешние и периферийные. Связь между устройствами ЭВМ происходит с помощью интерфейсов. Интерфейс – стандартизированные аппаратные и программные средства, обеспечивающие обмен информацией между устройствами. В основе построения интерфейсов лежат унификация и стандартизация. Архитектура ЭВМ – совокупность основных устройств, узлов и блоков ЭВМ, а также структура основных информационных и управляющих связей между ними, обеспечивающая выполнение заданных функций. Основной принцип функционирования ЭВМ – программное управление. 2 формы представления числовой информации: 1) форма с фиксированной точкой 2) форма с плавающей точкой. Так же в современных компьютерах принята байтовая организация памяти.
Системный блок пэвм. Назначение. Состав устройств.
1)ПЭВМ – обобщенное название группы средств вычислительной техники, которые выполняют заданную программой последовательность операций (арифметических и логических) обработки данных на основе принципа программного управления. Иными слова, назначение ПЭВМ – это обработка информации. При этом информация сначала описывается в понятном компьютеру виде (представляется в двоичной форме — в виде единиц и нулей), после чего действия по её обработке сводятся к применению простой алгебры логики. Структура:1: Монитор. 2: Материнская плата (плата, на которой устанавливаются основные компоненты персонального компьютера, она объединяет и координирует работу процессора, оперативной памяти, платы расширения и всевозможных накопителей). 3: Процессор (электронный блок либо микросхема — исполнитель машинных инструкций (кода программ)). 4: Порт ATA ( параллельный интерфейс подключения накопителей (жёстких дисков и оптических приводов) к компьютеру.). 5: Оперативная память (часть системы компьютерной памяти, в которой временно хранятся данные и команды, необходимые процессору для выполнения им операции). 6: Карты расширений( печатная плата, которую помещают в слот расширения материнской платы компьютерной системы с целью добавления дополнительных функций). 7: Компьютерный блок питания. 8: Дисковод
9: Жёсткий диск (накопитель данных в большинстве компьютеров). 10: Клавиатура. 11: Компьютерная мышь. 2) Системный блок является самой “главной” частью компьютера. В нём располагаются все основные узлы компьютера: 1)электронные схемы, управляющие работой компьютера (материнская плата, микропроцессор, оперативная память, кэш-память, память BIOS, контроллеры устройств (клавиатуры, дисковода, мыши, видеоконтроллер, портов ввода-вывода и др.) 2) блок питания, который снабжает схемы компьютера постоянным током низкого напряжения 3) накопители (дисководы) 4) накопитель на жестком магнитном диске, громкоговоритель. К системному блоку компьютера можно подключать различные устройства ввода-вывода и устройства для обеспечения компьютерных коммуникаций. Особенность архитектуры компьютера - его открытость, в любой момент можно обновить или заменить деталь системного блока. Назначение системного блока- связывает все устройства в ЭВМ в единое целое, позволяющее ЭВМ функционировать.
