Анализ изменения задних углов

Известно, что для нормальных условий работы инструмента задний угол a_т, образованный затачиванием, должен быть больше a_ед на некоторый “угол зазора” a_заз, т.е. a_т=a_д+a_заз и a_д=arctg(S₀/p·d).

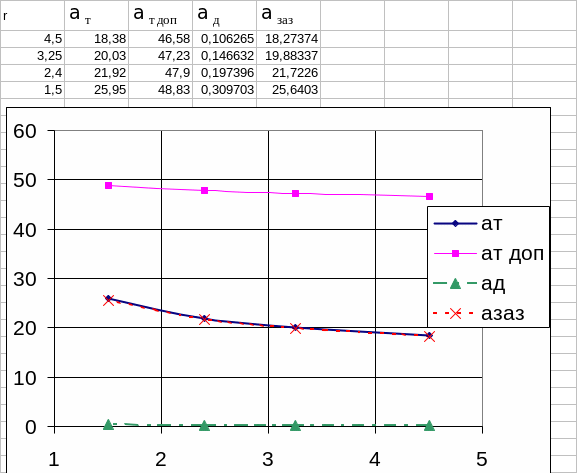

Из графика видно, что:

1. a_{т доп} и a _т не постоянны.

2. Они увеличиваются по мере того как радиус точки уменьшается.

3. Минимальное значение будет на режущей кромке сверла.

Таблица 2

Рисунок 16

y=4425` (что укладывается в заданные пределы y=40-60)

f=59°

f_n=7018`

Список литературных источников

1. «Справочник технолога-машиностроителя». В 2-х Т. Т.1 Под ред. А.Г. Косиловой и Р.К. Мещерекова. - 4-е изд. перераб. и доп. - М.: Машиностроение, 1986, 656с.

2. «Справочник технолога-машиностроителя». В 2-х Т. Т.2 Под ред. А.Г. Косиловой и Р.К. Мещерекова. - 4-е изд. перераб. и доп. - М.: Машиностроение, 1985, 496с.

3. «Проектирование металлорежущих инструментов»./ Под ред. И.И. Семенченко. - М.: Машгиз, 1963., 952с.

4. «Зенкеры и зенковки»./Учебное пособие по курсу «Расчёт и конструирование режущих инструментов», Н. П. Малевский, Б. Д. Даниленко, Москва 1985г.

5. Ю. В. Барановский «Режимы резания металлов. Справочник» “Машиностроение” М. 1983г.

6. Н. П. Малевский, Р.В. Разыков. «Проектирование фрез общего назначения» Издательство МГТУ 1993 г.

7. Конспект лекций по ОПРИ. Лектор Древаль А.Е., записала Пушкина И.В., 2004 г.

8. ГОСТ 10902-77 Свёрла спиральные. Основные размеры.

9. ГОСТ 2034-64 Свёрла спиральные. Технические требования.

10. ГОСТ 14952-75 Сверла центровочные комбинированные.

11. ГОСТ 12489-71 Зенкеры.

12. ГОСТ 1672-80 Развёртки.

13. ГОСТ 18874-73 Резцы отрезные.

14. ГОСТ 18878-73 Резцы проходные прямые с пластинками из твёрдого сплава.
