9.Построить графики поточного выполнения трех строительных процессов на трех захватках в форме:

а) линейного графика;

б) циклограммы;

Исходные данные: состав и продолжительности процессов

Решение

m =3 – кол-во захваток

n =3 – кол-во процессов

Линейный график

Циклограмма

1. вычерчиваем график 1 процесса

2. наносим точки окончания этого процесса на захватках

3. штриховой линией вычерчиваем график 2 процесса с момента окончания 1 процесса на 1ой захватке

4. определяется максимальная величина совмещения и на эту величину 2 процесс сдвигается вправо и его график вычерчивается сплошной линией

5. в том же порядке попарно увязываются последующие процессы

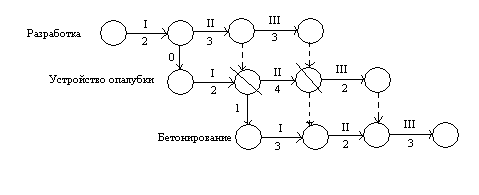

Сетевой график (что такое зачеркнутый круг – я хз)

10. Определить численность, квалификационный и профессиональный состав рабочих в бригаде с делением ее на звенья. Проектирование состава бригад

1. Т, определяют по производительности ведущей строит. машины

2. Т , можно просто задать

3. По производ. ведущего звена или звеньев.

4. По годовой мощности (по заданной мощности бригады)

Пример 1. По производительности ведущих машин.

1. Определить или сформировать профессионал.и квалифицированный состав.

2. Оценить рациональность запроектир. бригады.

3. Определить тип бригады (специализированная, комплексная).

Исх. данные:

Нормативные затраты труда: Q_н = 750 чел.-дн.

Кол-во ведущих машин: N_М = 1

Число смен: n_см = 2

Затраты маш. – врем.: N_вм = 620 м. – час.

Продолжит. раб. смены: t_cм = 8 час

З/п: 43080 р.

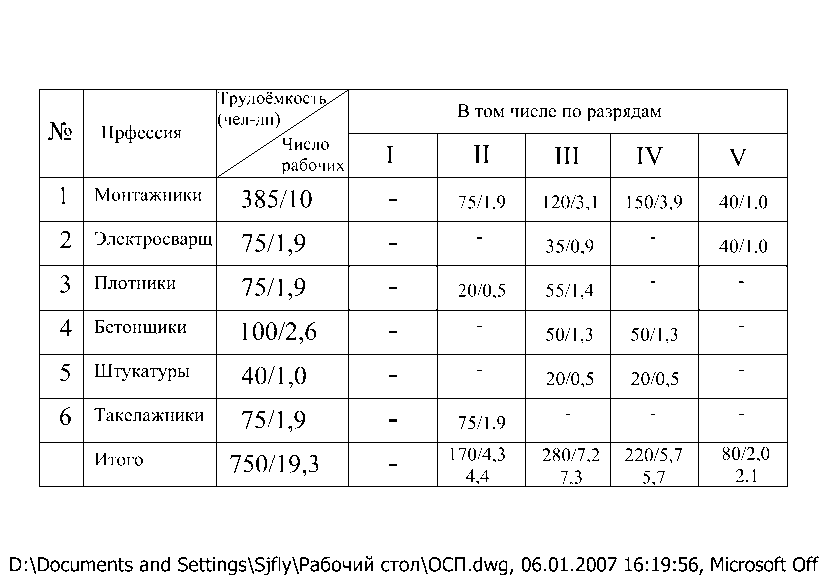

Распределение трудоёмкости и численности рабочих по профессиям и разрядам.

Порядок расчета:

1. Опред. продолж. работ исходя из производительности ведущей строительной машины;

2. Опред. численность рабочих в бригаде;

3. Опред. численность рабочих по профессиям и разрядам;

4. Анализируем возможность и необходимость объединения (совмещения) профессий;

5. Анализируем возможность совмещения разрядов;

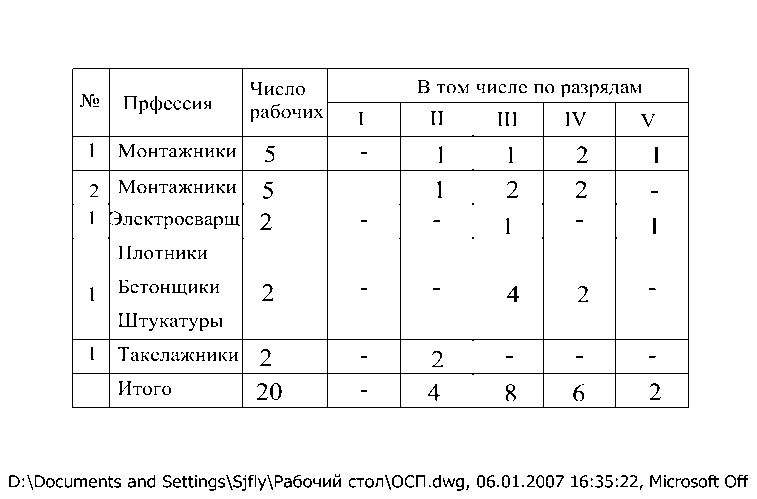

6. Окончательно формируем состав бригады. Определяем тип бригады;

7. Выполняем оценку рационального состава бригады.

Средняя ставка рабочих:

Средняя ставка работ:

>75% - специализированная

11.1 Рассчитать потребность во временных зданиях санитарно-бытового назначения на 400 чел. Рабочих списочного состава. Описать принципы размещения их на площадке строительства.

Решение: Расчет потребности во временных зданиях санитарно-бытового назначения производится по методике и нормативам, приведенным в РН-1 {стр. 143-144}.

К зданиям санитарно-бытового назначения относятся: гардеробная, душевая, умывальная, сушилка, помещение для обогревания рабочих, столовая, здравпункт, уборная.

Рассчитаем общее количество работающих. Так как в условии задачи не указано какой комплекс объектов возводится, то примем возведение комплекса жилых объектов.

R_общ.= R_раб./0,845,

R_общ.= 400/0,845 = 473 чел, где 0,845 – из табл.46 РН-1 для жилых зданий,

R_{итр, служащ, моп, охрана} = 473-400 = 73 чел.

Расчет ведется по формуле: S_TP=S_HN , где

S_H− нормативный показатель площади, принимаемый по РН- 1 Табл.51;

N− общее количество работающих (или их отдельных категорий) или количество работающих в наиболее многочисленную смену (см. п.10.11 РН-1 – для санитарно-бытовых зданий; см. п.10.12 РН-1 – для зданий административного назначения);

S_TP− требуемая площадь временных зданий санитарно-бытового назначения.

В наиболее многочисленную смену число рабочих составляет 70% общего количества рабочих.

Расчет.

Гардеробная: S_TP =(6*400)/10=240 м², где 400 – общее количество рабочих.

Душевая: S_TP=(8,2*280)/10=229,6 м², где 280 - количество рабочих в наиболее многочисленную смену: 280=400*0,7

Умывальная: S_TP =(0,65*338)/10=22 м²

(400*0,7)+(73*0,8)=338 – количество работающих в наиболее многочисленную смену.

Сушилка: S_TP =(2*280)/10=56 м²

Столовая: S_TP=(4,55*338)/10=153,8 м², где 4,55- нормативный показатель площади на 10 чел. в обеденном зале.

Помещение для обогрева рабочих: S_TP=(1*280)/10=28 м²

Уборная: S_TP=(0,7*338*0,1)*0,7+(1,4*338*0,1)*0,3=30,8 м², где

0,7 и 1,4- нормативные показатели площади соответственно для мужчин и женщин;

0,7 и 0,3- коэфф., учитывающие соотношение соответственно количества мужчин и женщин.

Здравпункт: S_TP≤70 м².

Принципы размещения временных зданиях санитарно-бытового назначения: 1.бытовые городки сооружаются до начала производства основных СМР на объектах; 2.минимум затрат на временные инженерные сети (канализацию, теплоснабжение, водоснабжение и др.);3.все временные здания должны располагаться во внеопасной зоне; 3.санитарно-бытовые д. находиться от рабочих мест на расстоянии не более 500м, а помещения для обогрева рабочих – в зоне работы бригады; 5.туалеты д. б. удалены от пунктов питания не менее чем на 25 м, а от рабочих мест - не более чем на 100 м; 6.все временные здания рассматриваемого типа д. б. удалены от объектов, выделяющих пыль, газы, вредные пары с учетом направления господствующих ветров: 7.бытовые помещения следует размещать вблизи входов на строительную площадку, с тем, чтобы рабочие могли попасть в раздевалку, а после работы на улицу, минуя рабочую зону; 8.на территории городка следует устраивать озелененные площадки для от­дыха.

Определить потребность во временных зданиях санитарно-бытового назначения на строительной площадке. Указать рекомендуемый тип временных зданий (передвижные, контейнерные, сборно-разборные).

11.2 Максимальная трудоемкость работ в квартале основного периода по календарному плану составляет Q=16500 чел-дней. Продолжительность строительства t=100 дн.
