1.Составить сетевую модель возведения жилого дома, пронумеровать события. Дано: этажей – 9, захваток – 2.

4.Разработать сетевую модель поточного возведения здания. Пронумеровать события. Исходные данные:

1. Здание одноэтажное, разбито на три захватки.

2. Состав работ: 1) нулевой цикл, 2) монтаж каркаса, 3) общестроительные работы, 4) уст­ройство кровли, 5) специальные работы, 6) отделочные работы.

1 2 3

НЦ

1 2 3

МК

1 2 3

Общестр раб

1 2 3

Устройство кровли

1 2 3

Специальные работы

1 2 3

Отделочные работы

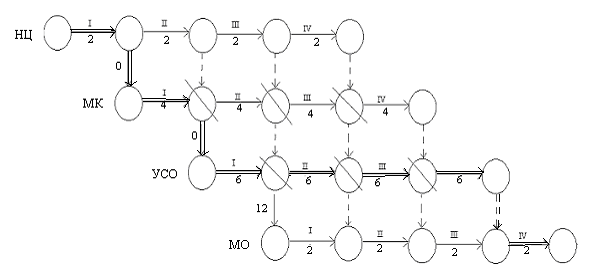

3. Пример: Разработать безмасштабный сетевой график поточного строительства четырех зданий. Нанести критический путь, определить продолжительность строительства.

Исходные данные:

1 . Продолжительность нулевого цикла 2 мес.

2. Продолжительность монтажа каркаса - 4 мес.

3. Продолжительность устройства стенового ограждения - 6 мес.

4. Монтаж оборудования и коммуникаций - 2 мес.

Решение

Продолжительность кратноритмичного потока: t =

Σ k_i + (m-1)ΣΔk_i

k_i Δk_i

2 0

-2

4 0

-2

6

4

2

2

0_______

Σ 14 6

t = 14 + (4-1)6 = 32 месяца

Ожидание для МО = (6-2)*3 = 12 месяцев

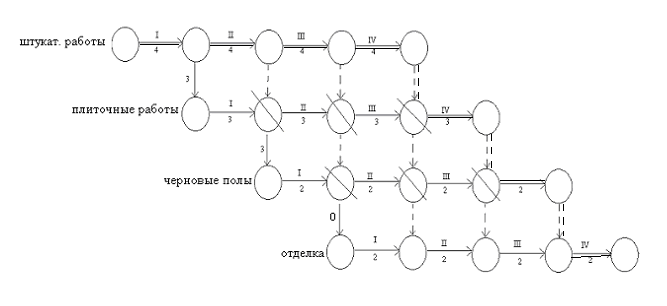

4. Разработать безмасштабный сетевой график поточного выполнения отделочных работ в подъезде 4-этажного дома. Нанести критический путь, определить продолжительность работ. За захватку принять этаж.

Последовательность работ и их продолжительности на этаже следующие:

1. № п/п	Наименование процессов	Продолжительность, дн. по захваткам
   		I	II	III
   1	Разработка котлована	2	3	3
   2	Устройство опалубки	2	4	2
   3	Бетонирование	3	2	3

   Штукатурные работы - 4 дн.

2. Плиточные работы - 3 дн.

3. Черновые полы - 2 дн.

4. Побелка - 2 дн.

Решение

m = 4 – кол-во захваток

n = 4 – кол-во процессов

Продолжительность кратноритмичного потока: t = Σ k_i + (m-1)ΣΔk_i

k_i Δk_i

4

1

3

1

2

0

2

2

0_______

Σ 11 4

t = 11 + (4-1)4 = 23 дня.

5. Разработать сетевую модель выполнения общеплощадочных работ и возведения подземной части здания. Пронумеровать события.Исходные данные:

Заданы основное виды работ, предусмотрен монтаж фундаментных блоков и стен подвала по захваткам:

1. Вертикальная планировка,

2. Устройство временных дорог,

3. Рытье котлована,

4. Рытье траншей под коммуникации,

5. Монтаж фундаментных блоков (I з., II з.),

6. Монтаж стен подвала (I з., II з.),

7. Монтаж перекрытия,

8. Ввод коммуникаций,

9. Обратная засыпка.

В основе построения сети лежат понятия «работа» и «событие».

Работа – производственный процесс, требующий затрат времени и материальных ресурсов и приводящий у достижению определенных результатов (обозначается сплошной стрелкой)

Ожидание – процесс, требующий только затрат времени и не потребляющий никаких материальных ресурсов. Ожидание является технологическим перерывом между работами, организационной взаимосвязи работ и не требует ни времени, ни ресурсов (пунктирная стрелка).

Событие – факт окончания одной или нескольких работ, необходимый и достаточный для начала следующих работ (обозначаются кружками).

выполняемыми друг за другом (изображается как и работа сплошной стрелкой).

Зависимость (фиктивная работа) – вводится для отражения технологической и
