10. Определение температурного перепада между прибором и воздухом помещения

-средняя температура теплоносителя в приборе.

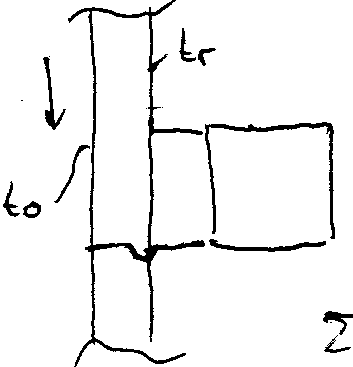

1) Двух трубная СО. ; -падение температуры по магистрали от источника тепла до рассматриваемого стояка берут с изолированной магистрали в зависимости от диаметра трубопровода на каждые 10м.

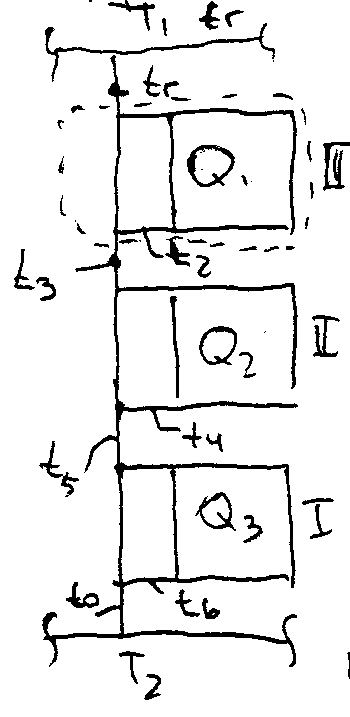

2. Однотрубная СО. Однотрубный стояк с замыкающими участками.

1. О пределим тепловую мощность в стояках:

2. Определим расход теплоносителя чрез стояк: -коэффициент учитывающий установку отопительных приборов у наружных ограждений.

-коэффициент учитывающий увеличение тепловой мощности приборов в результате округления площади поверхности сверх расчетной. - теплоемкость воды 4,19 [кДж/кг ⁰С]. - температура теплоносителя горячей и охлажденный.

3. Рассмотрим радиаторный узел. Примем, что тепло потери помещения возмещаются в основном за счет мощности отопительного прибора. тепловая мощность радиаторного узла

4. Рассмотрим тепловой баланс отдельного прибора:

; коэффициент затекания который определяет долю теплоносителя проходящего через отопительный прибор. 5) Определим среднюю температуру теплоносителя в нижнем отопительном приборе:

-сумма отопительных нагрузок на приборы расположенные по ходу движения теплоносителя до рассматриваемого или расчетного прибора. -тепловая мощность расчетного отопительного прибора.

-бесполезные потери тепла со всех этажестояков расположенных до рассматриваемого прибора. -для жилых и общественных зданий.

11. Тепловой расчет оп

Заключается в определении площади поверхности и подборе ОП.

-тепловая мощность ОП с учетом теплоотдачи от трубопровода.

теплопотери помещения;

коэффициент, учитывающий долю тепла, даваемого в помещение трубопроводами; -для открытых труб;

-тепловой поток с поверхности трубопроводов, проложенных в помещениях;

-плотность теплового потока с поверхности одного погонного метра горизонтальной и вертикальной трубы Вт/м (прин. по справочнику. Зависит от d и температурного напора)

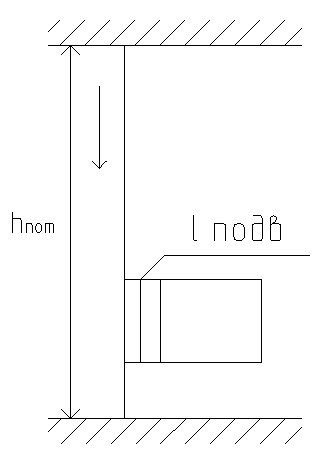

-длина трубопроводов гор. и верт.

;

Подбор отопительных приборов

1. Секционные радиаторы

,секций

-расчетная площадь ОП, ; -площадь поверхности одной секции (берется по справочнику); -это коэффициент, учитывающий способ установки отопительного прибора(по справочнику); -характерен только для секционных радиаторов- это коэффициент, учитывающий расчетное количество секций.

; ; N окр. В большую сторону!

2. П анельные радиаторы, конвекторы с кожухом

; -площадь поверх. одного панельного радиатора или конвектора

3. Конвекторы без кожуха, ребристые трубы.

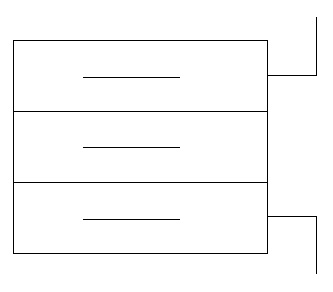

, N-количество регистров, N-количество приборов, n-число рядов приборов по высоте

n=3

4. Гладкие трубы

м. -площадь одного погонного метра гладкой трубы м­²/м; n-число труб по высоте; -коэффициент, учитывающий способ установки регистра из гладких труб.

Плотность теплового потока с поверхности ОП.

q-поверхностная плотность теплового потока.

- тепловая мощность ОП, Вт. -площадь поверхности ОП. Плотность теплового потока числено равна количеству тепла передаваемого с единицы площади поверхности отопительного прибора в единицу времени.

На плотность теплового потока влияют те же факторы, что и на коэффициент теплопередачи.

- это показатели учитывающие конструктивные и гидравлические особенности отопительного прибора (принимаются по справочнику). -номинальная плотность теплового потока относительного прибора определенная при стандартных условиях. Стандартные условия: когда прибор установлен открыто возле наружной стены, теплоноситель подается сверху вниз, присоединение к трубопроводу одностороннее, температура на входе 105 на выходе 70, ,
