8. Коэффициет теплопередачи отопит. Прибора.

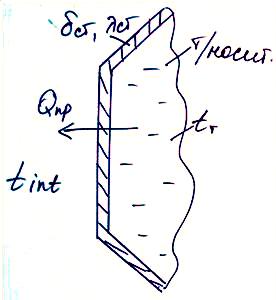

Т еплопередача в отопительном приборе:

1. от т/н к внутренней стенке О.П. В основном конвекция (теплопроводность)

2. Теплопроводность от внутренней к наружной стенке О.П.

3. Конвекция, излучение от наружной стенки к в-ху помещения.

К_пр=1/R_пр ; R_пр=R_в+R_ст+R_н; R_в=1/α_в сопротивление теплообмену на внутренней пов-ти прибора; R_ст=δ_ст/λ_ст сопр. Теплообмену стенки прибора; R_н=1/α_н сопротивление теплообмену на наружной пов-ти прибора. ;

m, n, p – числовые показатели, завис от гидравлических и конструктивных особенностей о.п. По справочнику в з-ти от вида прибора и расхода. ∆t_пр=∆t_ср Средний температурный напор о.п. ∆t_ср=t_ср-t_int Разница между средней т-рой т/н и воздухом в помещении. t_ср=(t_вх-t_вых)/2

–расход т/н через о.п., отнесенный к стандартному расходу 360 кг/ч

9 Факторы влияющие на коэффициент теплопередачи.

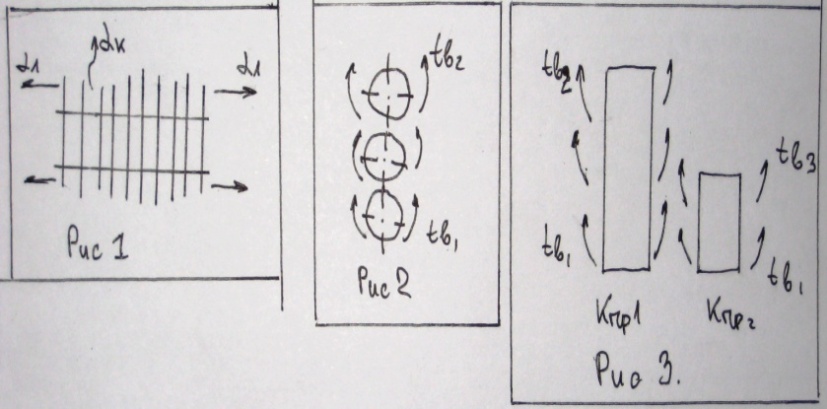

1)Оребрение. (рис1)

α_л А_пр => α_к ; α_к > α_л =>к_пр

2) количество приборов установленных по высоте. (рис2)

; Δt_ср= Δt_пр =t_пр-t_в; Δt_ср1 > Δt_ср2; t_в2 > t_в1 ; Δt_ср => к_пр

В регистрах рекомендуется устанавливать не более 4 труб.

3)Высота прибора (h_пр).(рис3)

Δt_ср1< Δt_ср2; Δt_ср= Δt_пр =t_пр-t_в ; к_пр1< к_пр2.

Чем ниже прибор тем выше его коэффициент теплопередачи для данного прибора при прочих равных условиях.

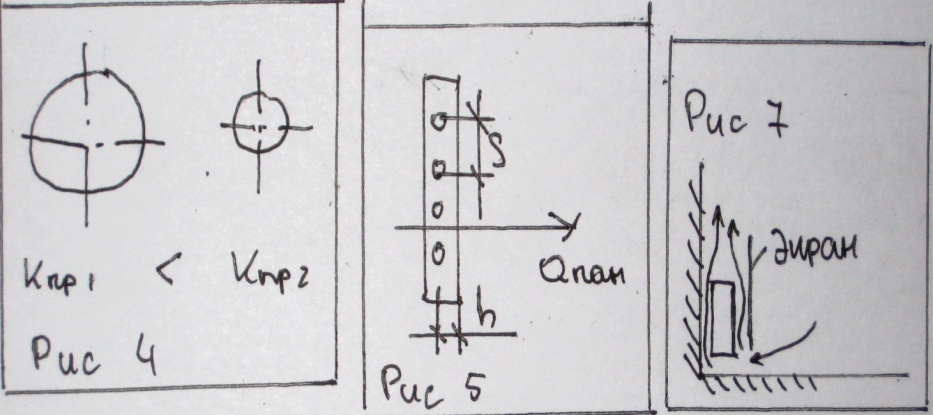

4)Величина диаметра (d).(рис 4)

5) Прибор в виде панелей. (рис5)

h – глубина заделки. S – шаг труб. h,S – (ументш.) => к_пр (увелич.)

6) расположение панелей.

Пт => α_л (увелич.) Стили Пл => α_к (увелич.)

7) Относится к приборам преимущественно конвективным. (рис 7)

Если прибор имеет экран или кожух то коэффициент теплопередачи увеличивается

к_пр (увел).

8) к приборам преимущественно радиационным или конвективно-радиационным.

Влияет окраска прибора. Аллюминевая краска к_пр (уменьш.) до 10%

Цинковая белилка к_пр (увел) до 4-5%

9) состояние наружной поверхности прибора.

Прибор нужно очищать от пыли или мыть иначе увеличится термическое сопротивление и к_пр (уменьш.).

Факторы влияющие на коэффициент теплопередачи на внутренней и наружной стенке отопительного прибора.

1) Способ присоединения отопительного прибора к трубопроводам. Именно этот фактор отражает особенности подачи тепла в прибор, его растекания, циркуляции, слияния потоков и отвод воды из прибора.

А) подача теплоносителя сверху вниз Б) подача теплоносителя с низу вниз В) подача теплоносителя с низу вверх. к_А > к_Б > к_В

2) воздушные мешки.

к_пр (уменьш.) т.к. α_возд > α_воды примерно в 10 раз

3) состояние внутренней поверхности прибора.

Накипь и отложения => ( к_пр (уменьш.)

Эксплуатационные факторы влияющие на коэффициент теплопередачи.

1. Δt_ср – средний температурный напор. Чем больше Δt_ср тем больше к_пр

2. G_пр (ω) – Расход воды в приборе (скорость теплоносителя). Чем больше G_пр тем больше скорость, тем больше к_пр

3. v – скорость воздуха, омывающего отопительные прибор, этот фактор влияет в основном на теплопередачу калориферов.
