35. Панельно-лучистое отопление.

t_R – поверхность температура помещения. t_R > t_в t_R =

ΣA_i - площадь поверхности обращённой в помещение. τ_i - температура поверхности.

В качестве отопительных приборов применяют панели. Встроенные или приставные.

1)потолочные излучение 70% 2) стеновые (плинтусные, подоконные) конвекция + излучение (60%) 3) Напольные конвекция.

Комфортные условия в помещении создаются при более низкой температуре.

Бетонные панели.

Для производства панелей используют тяжёлый бетон. λ=1,5 Вт/м°С .

До критического диаметра трубы отопления быстрей растёт площадь поверхности, а после критического диаметра быстрей растёт сопротивление теплопередаче. Так что нужно использовать трубы с диаметром меньше критического.

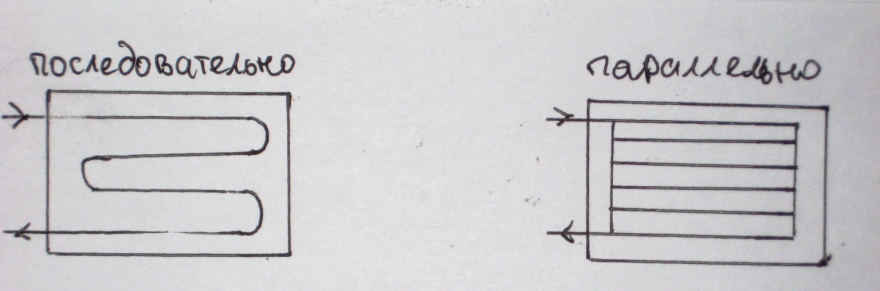

Последоательное (Рис1) соединение используется для горизонтальных панелей, а колонное (Рис2) для вертикальных.

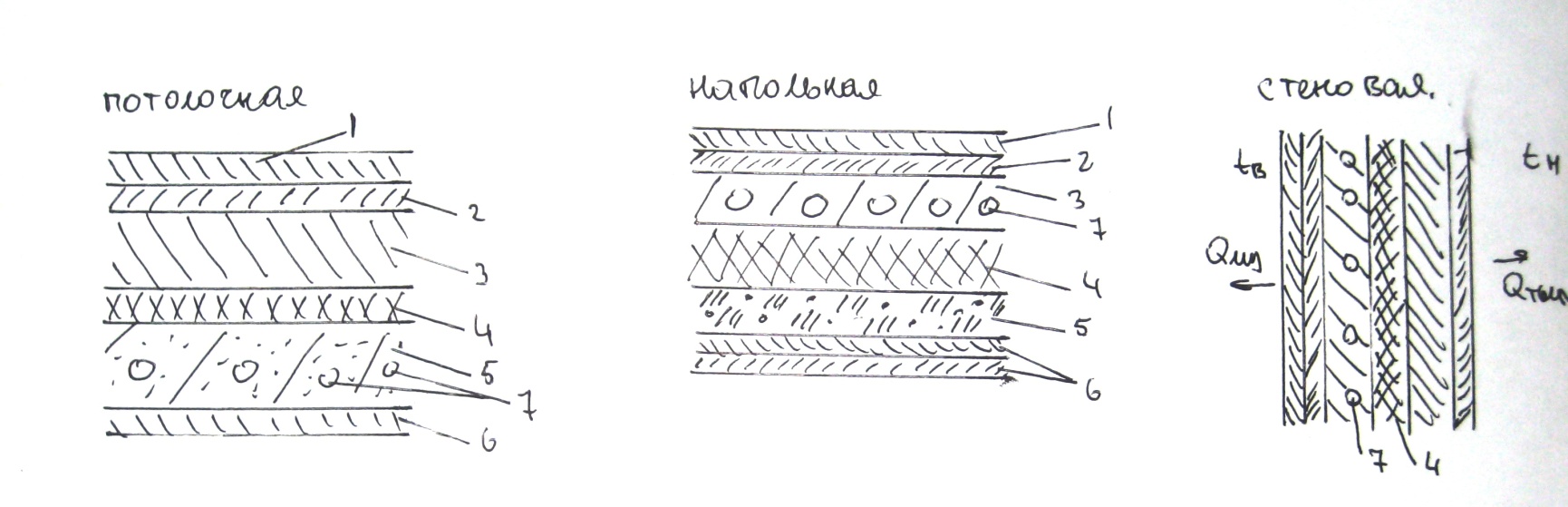

Конструкция потолочной панели.

1. П окрытие пола

2. Цементная стяжка

3. Пемзобетон

4. Тепловая изоляция

5. Железобетонные перекрытия

6. Покрытия потолка

7. Греющие трубы.

Q_лиц – лицевая теплопередача – тепловой поток поступающий в отапливаемое помещение Q_тыл - тыльная теплопередача – тепловой поток поступающий в смежное помещение или за пределы здания через наружное ограждение.

Лицевая теплопередача.

– сопротивление теплообмену поверхности трубы. - передача через стенку. - сопротивление теплопередаче в массиве бетона. ; – споротивление теплопередаче массива бетона при коэффициенте теплопроводности 1 Вт/м°С .

- Коэффицеент теплопроводности (по таблице). - термическое сопротивление слоёв панели. . – сопротивление теплопередаче на наружной поверхности.

Тыльная передача.

Q_тыл < Q_ок => теплоотдача полезная. Q_тыл > Q_ок => теплоотдача безполезная.

Q_тыл = Q_ок => ;

/ => =>

Преимущества и недостатки панельно-лучистого отопления.

Преимущества: 1) улучшается интерьер помещения 2)уменьшается металлоемкость С.О. 3) Возможно использование каналов, труб для охлаждения помещения летом. 4)создание благоприятных условий в помещениях где находятся обнажённые люди. 5)отвечает требованиям полносборного строительства.

Недостатки: 1)обладают большой тепловой инерцией, а значит затрудняется регулирование теплопередачи. 2) возможно значительное рассыхание дверей и мебели. 3) Трудности ремонта. 4) бесполезные потери тепла, через наружные ограждения.
