30.Паровые со с верхней,нижней,средне и сухим конденсатопроводом.

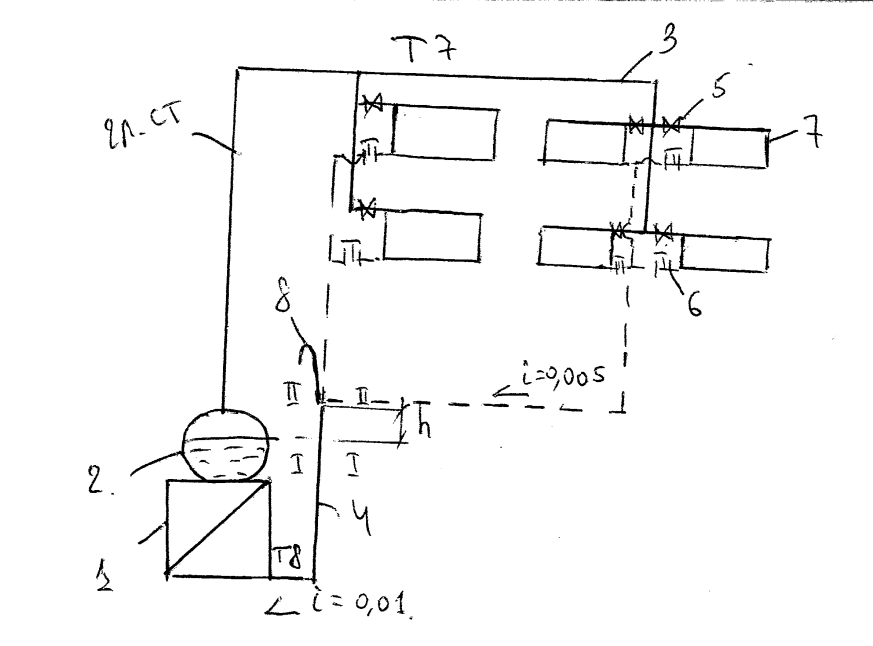

1 . Схема с верхней:

1-котёл паровой, 2-паросборник,

3-паропровод 4-мокрый конденсатопровод,5-вентиль,

6-парозапиратель,8-воздушная трубка

В главном стояке пар движется вверх,

а конденсат вниз,в остальных случаях

пар и конд. движ. попутно-это не

нарушает гидр. режим и спец. меры не

требуются.

2 . Схема с нижней:

Спец меры треб-ся для осушки магистр.

паропровода-устан-ся гидр. Петля АБВ

в т.А присоед-ие к паропроводу

в т.В присоед-ие к конденсатопроводу

А-Б-пар, Б-В-конденсат

Гидр.петля приним-ся при Рп<0,02 МПа

3.Схема с средней разводкой:

4.Схема с сухим конденсатопроводом

1-паровой котёл,2- паросборник

3-паропровод, 4,5-конденсатопровод

6-конден-ый горшок,7-конден-ый бак 6- Парозапиратель

8-возд.трубка,9-конденс.насос 8-

Рекомендую уст.эту сист.

Рп=0,2-0,3МПа, Vкон=Vпол/0,8

3 1.Разомкнутая паровая с.О. Низкого давления

1-паровой котёл;2- паросборник;3- паропровод; 4-сухой конденсатопровод; 5- мокрый конденсатопровод;6- конденсационный горшок;7-конденсационный бак;8-воздушная трубка;9- конденсатный насос. При Р_п>=0,02-0,03 МПа рекомендуют разомкнутые системы отопления. Р_п=0,02 МПа h=2м; Р_п=0,07МПа h=7м. h– расстояние м/у уровнем в конденсационном баке и уровнем в котле.

Конденсационный бак. Служит для сбора конденсата. . Vполезн- полезный объём конденсационного бака. . Z- продолжительность заполнения бака конденсатом [час]. Z=1час – для паров.системы низкого давления. Z=2часа – для паров. сист. высокого давления. Qco- тепловая мощность СО[кДж/час]. - плотность конденсата при средней температуре в баке [кг/м³]. r- скрытая теплота парообразования. [кДж/кг].

Конденсационный насос. Насос обязательно устанавливается под залив(ниже уровня бака) чтобы не было вскипания конденсата, т.к его температура ниже 100⁰С, а вблизи всасывающего патрубка создаётся разрежение.

, - начальное давление пара в котле.

-гидростатич давление столба жидкости м/у уровнем конденсата в паросборнике и в конденсац. баке с запасом 1м. - потери давления при движении конденсата по мокрому конденсатопроводу от бака до котла.

Конденсационный горшок. Назначение: 1)Не пропускать пар в конденсатную линию и конденс. бак, чтобы не образовался пар вторичного вскипания. 2) Обеспеч. осушку паропроводов от попутного конденсата в паровых системах высокого давления. Выбираются в зависимости от расхода конденсата и разности давлений перед и после конденс. бака. .

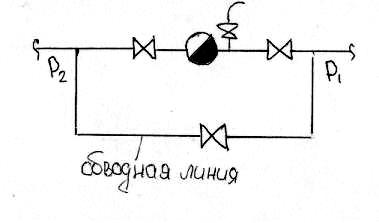

Обводная линия включается в начале заполнения и в случае ремонта. Конденс. горшок бывает 2 типов: 1- поплавковый(в паровых системах низкого давления); 2 – термический (в системах высокого давления).

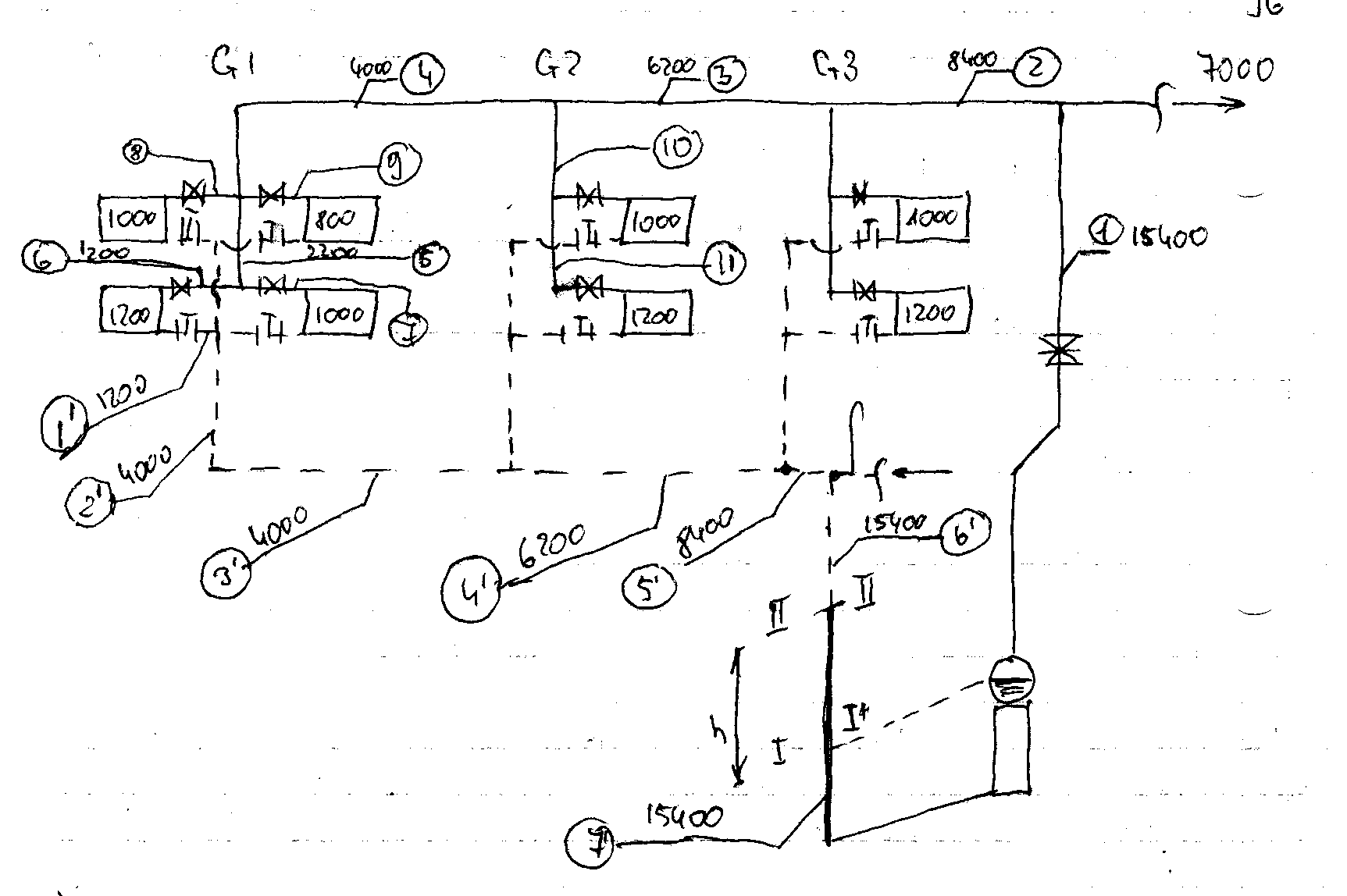

32. Гидравлический расчёт паровой со низкого давления.

Гидравлический расчёт производится по методу удельных потерь давления на трение. Отдельно производится расчёт паропроводов и конденсатопроводов. При гидравлическом расчёте паропроводов предполагает, что расход пара и его плотность в пределах расчётного участка остаётся постоянным.

1. Определяем располагаемое давление в расчётной паровой ветви. ΔР_р=Р_n-Р_пр; где Р_n – начальное давление пара в котле; Р_пр – давление перед вентилем последнего прибора (самого удалённого) Р_пр =(0.0015-0.002) Мпа

2. Определяем средние удельные потери давления на трение R_ср=0.65 ΔР_р/∑l_пар Па/м;

3. По таблице для паропровода зная R_ср, Q_уч определяют d_уч, W_уч, R_уч^фактич

4. Определяют потери давления на трение на каждом участке (R_уч^фактич*l)_уч Па;

5. По таблице определяем потери давление в местных сопротивлениях Z{W_уч ∑ζ_уч} Z=(ρW²/2) ∑ζ

6. Определяем суммарные потери давления на каждом участке.

7. определяем потери давления на расчётном паропроводе и сравниваем их с располагаемыми, оставляя запас на неучтённые потери 10%.

∑(Rl+Z)=0.9ΔP_p;d_ш= 0.92*⁴√(Q²_уч/ΔР_р), мм; ΔP_изб= 0.9ΔP_p-∑(Rl+Z); d_ш≥4мм;

Дроссельная шайба устанавливается в муфте парового вентиля или на фланцевой задвижке.

8. После расчёта главной паровой ветви увязывают второстепенные ветви паропроводов их рассматривают как параллельные участки. Невязка должна составлять не более 15%.

∑(Rl+Z)₆=∑(Rl+Z)₇; Δ=(∑(Rl+Z)₆-∑(Rl+Z)₇)/(∑(Rl+Z)₆)≤ 15%; ∑(Rl+Z)₈=∑(Rl+Z)_5,6.
