27. Удаление воздуха в гравитационных и насосных со (перемещение воздуха, локализация, устройство).
В
оздух
остается в СО при: заполнение ее водой,
попадает через не плотности в зоне
разряжения, попадает с водой в растворенном
виде. 33% воздуха находиться в растворенном
виде. 20-21% в свободном состояние. Воздух
необходимо удалять так как: 1)В трубопроводах
образуются воздушные пробки. 2) Усиливается
внутренняя коррозия. 3) В отопительных
приборах образуются воздушные мешки,
в следствии чего уменьшается тепло
отдача. Чтобы перевести воздух из
растворенного в свободное состояние,
нужно повысить температуру и понизить
давление, воздух удаляется в верхних
точках СО т.к. плотность воздуха меньше
плотности воды (1,2<1000), ω(скорость
теплоносителя)<ωкр(критическая
скорость). P-сила
выталкивания (Архимедова сила). R-сила
сопротивления всплыванию. 1)
P=R⇨ω=ωкр
Скорость воды нестесненного стенками трубопровода, при которой пузырек воздуха находиться в подвижном как бы неподвижном состоянии, называется критической скоростью или скоростью витания. В горизонтальном трубопроводе ωкр=0,1÷0,15 м/с; В вертикальном трубопроводе ωкр=0,2÷0,25 м/с; 2) P<R⇨ω>ωкр Пузырек опускается вниз и там растворяется так как там большее давление. 3) P>R⇨ω<ωкр Условие которое нужно выполнять если система заполнена водопроводной водой.
Мероприятия предусмотренные для локализации воздуха в системе отопления.
Г
равитационные системы: i=0,005÷0,01; Скорость движения теплоносителя меньше 0,1 м/с; ω<0,1 м/с.
Н

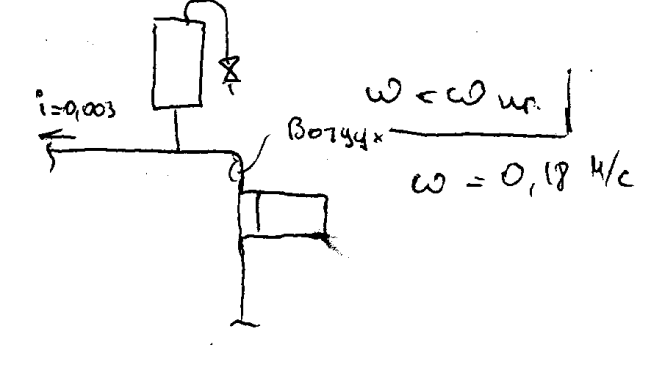

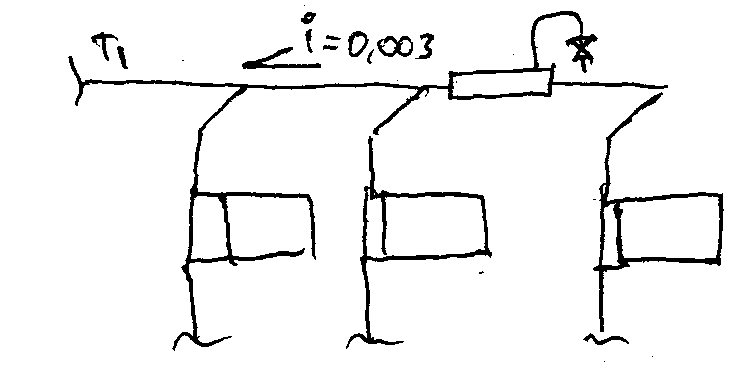

асосная СО с верхней разводкой: В верхних точках СО должны быть предусмотрены специальные устройства понижающие скорость теплоносителя до значений меньше критической. Такими устройствами являются проточные горизонтальные воздухосборники. Они устанавливаются в конце каждой ветви на падающей магистрали перед последним стояком. D≥2dмаг ; L≥(2÷2,5)D; ω уменьшается до критической и ниже. Длина воздухосборника должна способствовать выделению пузырьков воздуха из воды движению их к точкам сбора для последующего удаления. Непроточный вертикальный воздухосборник.

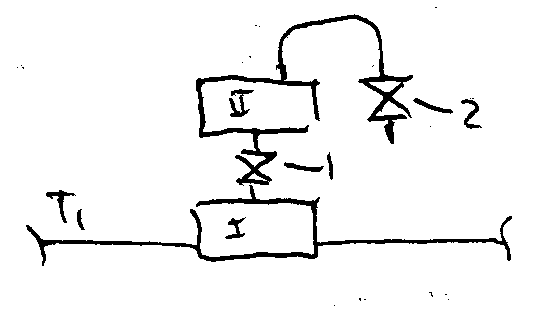

Двойной горизонтальный проточный воздухосборник. tг≥1050С – перегретая вода, для удаления воздуха используют двойной горизонтальный проточный воздухосборник, чтобы вода не вскипала, чтобы не сообщалась с атмосферным давлением. А) Сначала открыт 1-вентиль. 2-кран закрыт. Б) 1-закрыт, 2-открыт.

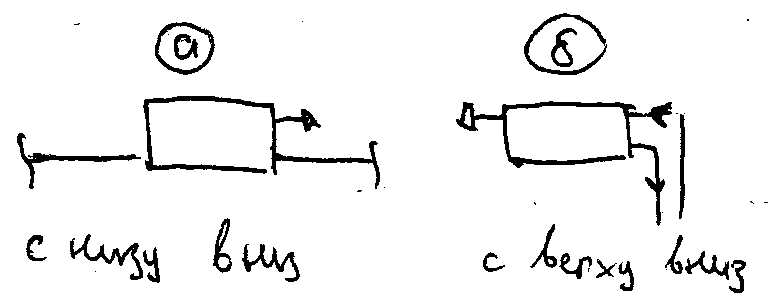

Система отопления с нижней разводкой: а- водопроводная вода.
б-деаэрированная
вода (теплофикационная).
В
чугунных секционных радиаторах в
качестве воздуха удаляющих устройств
применяются краны Маевского. В ввинчивают
в глухие пробки радиатора, расположенные
на верхних этажах.

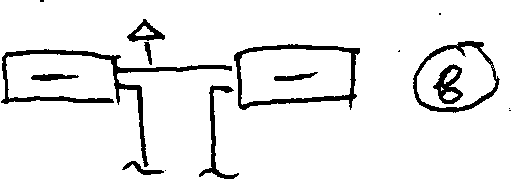

в- если конвектор, воздуха удаление может осуществляться с помощью автоматического устройства.
Е
сли
стоит кран, то вместо крана Маевского,
могут вкручены игольчатые шурупы.

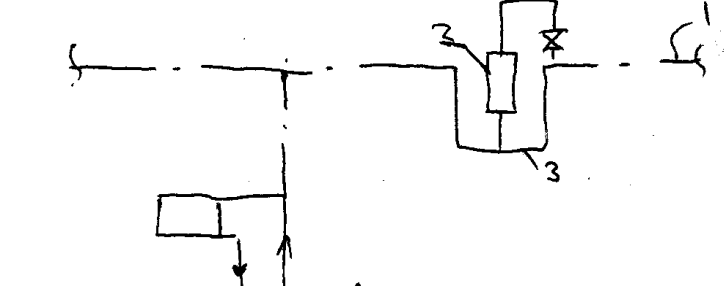

Централизованное воздуха удаление при нижней разводке.
В
верхних приборах нет воздуха удаляющих
устройств, а применяется одна воздушная
линия. 1-воздушная линия(сделана из
оцинкованной стали). 2-непроточный
воздухосборник.
3-гидравлическая петля – в случае если вода проскакивает в воздушную линию она скапливается в воздушной петле.
