Приложение а

(обязательное)

Графический материал

Многофункциональные программируемые приборы CVM (рисунок А.1) предназначены для измерения, учёта и анализа электрических параметров однофазных и трехфазных электрических сетей. Анализаторы CVM могут работать автономно или в информационной связи друг с другом и центральным компьютером.

Основные особенности приборов CVM (стационарная система мониторинга) – серии:

• измерение до 30 параметров;

• высокая точность измерения истинных среднеквадратичных значений тока и напряжения;

• возможность вывода информации на компьютер с последующей регистрацией и анализом;

• наличие аналоговых унифицированных или релейных выходов для управления;

• щитовое исполнение или на DIN – рейку (рисунок А.1);

• невысокая стоимость;

• возможность интеграции в системы управления, оптимизации и учёта электроэнергии.

Рисунок А.1 – Электроанализатор серии CVM

Анализатор CVM – SP. Однофазный анализатор прямого включения со встроенными трансформаторами тока (рисунок А.2). Измеряемая цепь проходит через окна в самом приборе. Изготавливается на номиналы по току 25 или 100 А. Измеряемое напряжение до 300 В.

Особенности анализатора серии CVM-SP:

– измерение истинных среднеквадратичных значений;

– ЖК дисплей;

– изолированные токовые входы;

– измерения в 2-х квадрантах;

– интерфейс RS-485;

– релейный выход;

– измерение пиковых значений.

Рисунок А.2 – Анализаторы CVM на DIN-рейку

DIN-рейка стандарта ТН35/7,5 предназначена для крепления различного электротехнического оборудования (рисунок А.2) стандарта DIN (электроавтоматов, УЗО, ДифАВ, контакторов, нулевых шин, коммутационных клемм, розеток, звонков и т.п.). Материал din-рейки – оцинкованная сталь, din-рейки имеют толщину 0,9 мм. Длина din-рейки составляет от 70 до 1000 мм, шаг отверстий 15 мм. Выпускаемая din-рейка соответствует ГОСТ Р МЭК 60715-2003. Само название din рейка пришло к нам из Германии, аббревиатура «din» расшифровывается как Deutsches Institut fur Normung (Институт стандартизации Германии). В сочетании с фирменным программным обеспечением POWERSTUDIO и POWER STUDIO SCADA на базе электроанализаторов серии CVM становится возможным создание системы учёта, анализа, оптимизации и управления электроэнергией. Управление системой можно осуществлять как на базе одного или нескольких компьютеров локальной сети какого-либо предприятия, так и с выходом на компьютеры в любых точках мира через Интернет.

Портативный анализатор качества и количества электроэнергии AR.5 –программируемый прибор (рисунок А.3), который измеряет, вычисляет и сохраняет в памяти основные параметры трехфазных электрических сетей. Прибор применяется при обследовании электросетей с целью определения показателей качества энергии, построения графиков потребления активной и реактивной мощности, проверки приборов и систем учета, подбора фильтрокомпенсирующего оборудования, обнаружения утечек электроэнергии и неисправностей электрооборудования.

Основные характеристики электроанализатора AR.5:

– маленькие габариты, легкий, переносной прибор;

– измерения действительных среднеквадратичных значений (R.M.S);

– мгновенные, максимальные и минимальные значения каждого отдельного электрического параметра;

– измерение количества электрической энергии;

– измерение гармоник;

– измерение тока нейтрали (только для модели AR5-L);

– наличие RS-232 для подсоединение к компьютеру;

– возможность установки программы записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога.

– автоматический сбор данных в память (размер памяти в зависимости от модели) через определенные пользователем промежутки времени.

Особенности электроанализатора AR.5:

– уставки прибора выполняются через систему развертывающихся меню, которые обеспечивают удобный для пользователя процесс конфигурации;

– визуализация данных обеспечивается с помощью жидкокристаллического дисплея, 160 х 160 пикселей с подсветкой (рисунок А.3). Пользователь может просматривать мгновенные, максимальные и минимальные значения каждого параметра в каждой фазе;

– внутренняя батарея дает возможность пользователю работать с анализатором без внешнего дополнительного источника питания. Анализатор оборудован адаптивной системой зарядки аккумуляторной батареи, которая продлевает срок жизни батареи.

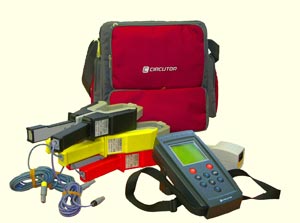

Рисунок А.3 – Портативный анализатор качества и количества электроэнергии AR.5

Рисунок А.3 – Визуализация данных с помощью жидкокристаллического дисплея

Портативный анализатор качества и количества электроэнергии QNA-412 (рисунок А.4) спроектирован для измерения и записи параметров электроэнергии в трехфазных симметричных и несимметричных электрических сетях низкого, среднего и высокого напряжения, а также для записи событий качества электроэнергии (прерывания, падения напряжения и т.д. на интервале от полупериода) с ведением журнала событий.

Анализаторы измеряют и записывают в память следующие параметры:

– напряжение;

– ток;

– частота;

– мощность (активная, реактивная) потребленная и генерируемая;

– энергия (активная, реактивная) потребленная и генерируемая;

– сos φ;

– коэффициент несинусоидальности кривой напряжения THD U;

– коэффициент несинусоидальности кривой тока THD I;

– коэффициент n-ой гармонической составляющей напряжения (до 50);

– коэффициент n-ой гармонической составляющей тока (до 50);

– фликер;

– ток нейтрали;

– напряжение нейтраль-земля;

– суммарный коэффициент несимметрии напряжений по обратной и нулевой последовательности;

Высокий класс точности измерения:

– напряжение 0,1%

– ток 0,1%

– мощность 0,2%

– энергия 0,2%

Дополнительная характеристика прибора.

• Измерение основных показателей качества электроэнергии по ГОСТ 13109-97

• Высокая степень защиты от неблагоприятных воздействий окружающей среды ( IP-67)

• Связь через RS232/ RS485; GPRS/RS232 в зависимости от модели.

• Измерение истинных среднеквадратичных значений в трехфазных трех и четырехпроводных электрических системах.

• Встроенная память 4 Mb для сообщений о качестве электроэнергии (падения, прерывания, перенапряжения и т. д.).

• Установка порогов для определения качества электроэнергии (% от Un)

• Протоколы обмена данными CIRBUS, Z-Modem)

• Встроенный аккумулятор.

Рисунок А.4 – Портативный анализатор качества и количества электроэнергии QNA-412

Анализаторы серии С-80 (рисунок 48) являются программируемыми измерительными приборами, которые измеряют, вычисляют и записывают в память основные электрические параметры в однофазных или трехфазных сбалансированных электрических системах. Это небольшой легкий прибор, измеряющий истинные действующие значения.

Рисунок А.5 – Анализатор серии С-80

Анализаторы электропотребления CAVA (рисунок А.6) содержат высокотехнологичные микроэлектронные компоненты, которые предоставляют наилучшие характеристики рынку измерительной аппаратуры и предназначены для записи электрических параметров для контроля качества низковольтных энергосистем.

Рисунок А.6 – Анализатор электропотребления серии CAVA

Анализатор энергопотребления CVM – MINI.

Трёхфазный анализатор трансформаторного включения. Измеряемое напряжение до 520 В (междуфазное).

Особенности анализатора серии CVM-MINI (рисунок А.7):

– измерение истинных среднеквадратичных значений;

– ЖК дисплей;

– изолированные токовые входы;

– измерения в 4-х квадрантах;

– интерфейс RS-485;

– релейный выход;

– измерение пиковых значений;

– измерение высших гармоник (до 15-й).

Рисунок А.7– Анализатор энергопотребления CVM-MINI

Анализатор CVM-ВС.

Недорогая и малогабаритная версия трёхфазного анализатора электроэнергии с установкой на DIN-рейку.

Особенности анализатора серии CVM-ВС (рисунок А.8):

– измерение истинных среднеквадратичных значений;

– ЖК дисплей;

– изолированные токовые входы;

– измерения в 2-х квадрантах;

– измерение пиковых значений;

– интерфейс RS – 485;

– релейный выход.

Рисунок А.8 – Анализатор CVM-ВС

Анализатор питающей электросети CVM-BD. Максимально оснащённые трехфазные анализаторы с установкой на DIN-рейку. Имеют встроенный таймер, внутреннюю память (BDM), до 8 аналоговых выходов с сигналом 4-20 мА.

Особенности анализатора серии CVM-ВD/BDM (рисунок А.9):

– измерение истинных среднеквадратичных значений;

– ЖК дисплей;

– контроль и управление по внутреннему таймеру или по сигналу с ПК;

– изолированные токовые входы;

– измерения в 4-х квадрантах;

– измерение пиковых значений;

– интерфейс RS - 485/485 RED;

– релейные выходы;

– до 8 аналоговых выходов;

– внутренняя память;

– измерение высших гармоник (до 15-й).

Рисунок А.9 – Анализатор питающей электросети CVM–BD

Щитовые анализаторы качества электроэнергии CVM-NRG 96 (рисунок А.10) – новинка от Circutor. Габариты – 96х96х50 мм электроанализатор CVM-NRG 96 незаменим там, где имеется дефицит рабочего пространства.

Особенности электроанлизатора серии CVM-NRG96:

– измерение истинных среднеквадратичных значений;

– ЖК дисплей с подсветкой;

– изолированные токовые входы;

– измерения по 4-м квадрантам;

– RS-485 интерфейс;

– измерение высших гармоник (до 15-й);

– наличие релейного выхода;

– габариты 96х96х50 мм.

Рисунок А.11 – Щитовой анализатор качества электроэнергии CVM-NRG 96

Анализатор CVM-Q. Трёхфазный щитовой (144х144мм) анализатор качества электроэнергии (рисунок А.12), работающий стандартно в сетях до 500 В (фазное напряжение) или через трансформатор напряжения. Имеет внутреннюю энергонезависимую память для записи событий (провалов, скачков и прерываний напряжения).

Особенности электроанализаторов серии CVM-Q:

– измерение истинных среднеквадратичных значений;

– запись событий во внутреннюю память;

– измерение высших гармоник напряжения (до 31-й);

– изолированные токовые входы;

– измерения по 2-м квадрантам;

– светодиодный дисплей;

– измерение пиковых значений;

– RS-485 или RS-232 интерфейс;

– 2 релейных выхода.

Рисунок А.13 – Анализатор CVM-Q

Анализатор CVM 96. Оптимальный щитовой прибор (96х96 мм) для построения системы анализа, оптимизации и управления электроэнергией. Измерение пиковой нагрузки и наличие релейных выходов позволяют вмешиваться в процесс управления (отключение -включение потребителей электроэнергии) без участия человека.

Особенности электроанализаторов серии CVM-96 (рисунок А.14):

– измерение истинных среднеквадратичных значений;

– изолированные токовые входы;

– измерения по 2-м квадрантам;

– светодиодный дисплей;

– однофазное (CVM 96-SP) и трёхфазное исполнение;

– RS-485 и Ethernet интерфейсы;

– релейные выходы;

– измерения пиковых значений;

– измерение высших гармоник (до 31-й).

Рисунок А.14 – Анализатор CVM 96

Электроанализатор CVM 144. Мощный трёхфазный анализатор качества электроэнергии, использующий для передачи данных на компьютер протоколы MODBUS или PROFIBUS. Использование дополнительных модулей дает возможность расширить область применения прибора. Фронтальные размеры 144х144мм.

Особенности приборов качества электроэнергии серии CVM-144 (рисунок А.15):

– измерение истинных среднеквадратичных значений;

– изолированные токовые входы;

– измерение высших гармоник (до 31-й);

– измерение по двум квадрантам;

– светодиодный дисплей;

– RS-485 и Ethernet интерфейсы с Modbus или Profibus протоколами;

– стандартные аналоговые входы и выходы (4-20 мА, 0-10 В);

– релейные выходы;

– измерение токов нейтрали и утечки;

– применение дополнительных модулей, расширяющих возможности прибора.

Рисунок А.15 – Электроанализатор CVM 144

Анализаторы качества источников питания серии QNA. Электроанализаторы серии QNA (рисунок А.16, А.17) разработаны для контроля качества источников электропитания с применением самых передовых технологий микроэлектроники и предназначены для измерения и регистрации электрических параметров промышленных электросетей. Анализаторы количества и качества электроэнергии серии QNA разработаны специально для анализа качества потребляемой/генерируемой электроэнергии.

 Характеристики анализаторов качества электроэнергии:

– анализ полупериодов напряжения;

– возможность программирования пользователем;

– встроенная батарея;

– связь с компьютером через RS-232 / 485 или GSM модем;

– измерение и запись напряжения, тока, частоты, фактора мощности, потребляемой и генерируемой мощности и энергии (активная, реактивная индуктивная и ёмкостная).

Основные особенности электроанализаторов серии QNA:

• автомасштабирование, позволяющее производить измерения напряжения и тока с высокой точностью;

• внутренняя память до 4МВ;

• запись файлов.

Рисунок А.16 – Анализаторы качества источников питания  для внутреннего применения

Рисунок А.17 – Анализаторы качества источников питания  для наружного применения

Прибор АКЭ-823, АКЭ-824 (серия АКИП). Прибор АКЭ-823, АКЭ-824 относится к современным многофункциональным приборам оценки показателей качества электроэнергии (рисунок А.18). Широкое внедрение современных типов телекоммуникационного оборудования, средств радио- и электросвязи, чувствительных к снижению качества электроэнергии, выдвигает на первый план необходимость контроля и обеспечения качества электропитания. Приборы АКЭ-823, АКЭ-824 выполняют такая важную задачу, как регистрация и анализ показателей качества электроэнергии (ПКЭ) становится минимальной по трудозатратам и простой в реализации.

Уникальность регистраторов-анализаторов АКЭ-823/-824 заключается в следующих инновационных технических решениях и функциональных возможностях:

– построение на платформе ОС Windows CE;

– применение 16-битного АЦП (256 отсчётов за период частоты 50 Гц);

– наличие цветного сенсорного TFT-дисплея с подсветкой;

– одновременная запись по 3-м режимам – аномалии, кратковременные импульсы, текущие интегральные измерения .

Анализатор способен измерять: напряжение, токи, все виды мощности и энергии, коэффициент мощности и др. параметры аналоговых или импульсных сигналов (макс. до 251 параметра). Следует подчеркнуть, что все эти возможности  обеспечиваются, как в 3-х фазной (рисунок А.19) энергосистеме всех типов исполнения, так и в однофазной электросети.

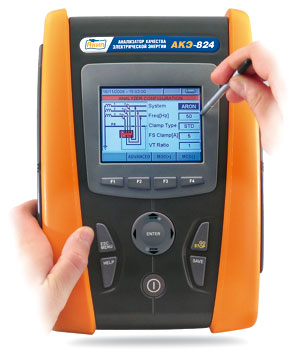

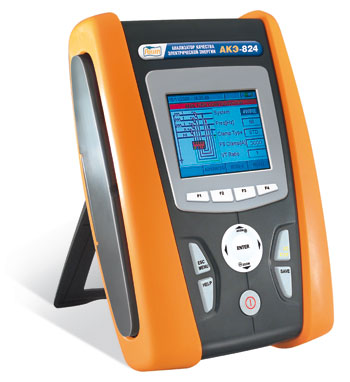

Рисунок А.18 – Прибор контроля качества электроэнергии АКЭ-824

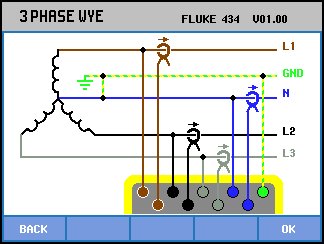

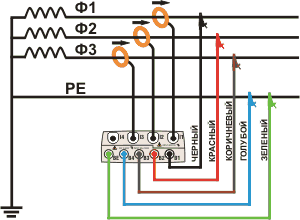

Рисунок А.19 – Пример подключения диагностического прибора к трёхфазной четырёхпроводной системе

Краткие характеристики модели.

Электроанализатор непосредственно измеряет ток и напряжение в сети. Подключение к сети по току осуществляется через измерительные трансформаторы или клещи, а по напряжению – напрямую или через трансформаторы напряжения.

По измеренным значениям вычисляется большой набор параметров, число которых достигает 50.

Типичными параметрами, измеряемыми электроанализатором, являются:

– напряжения (фазные и межфазные);

– токи (по фазам и в нейтрали);

– мощности (активная, индуктивная, емкостная по фазам и суммарно);

– потребленная и отпущенная энергия (активная и реактивная);

– частота;

– гармоники тока и напряжения (спектральный состав и суммарный коэффициент);

– коэффициент фликера (величина, характеризующая негармонические искажения напряжения) и другие.

Измерение чаще всего происходит методом истинного среднеквадратичного (TRMS), который является наиболее точным методом измерения при наличии искажений синусоидальности тока и напряжения.

В зависимости от решаемой задачи и характера нагрузки частота измерений параметров может устанавливаться от одного раза в час до нескольких раз в секунду. Электроанализатор обязательно имеет внутреннюю память или цифровой порт для регистрации измеренных параметров или передачи данных на компьютер. С целью экономии памяти некоторые приборы способны запускать регистрацию по внешнему сигналу, например, когда параметр выходит за установленный предел. По конструктивному исполнению электроанализаторы могут быть переносными и стационарными. Выбор того или иного типа анализатора определяется кругом решаемых задач.

Типовые применения переносных электроанализаторов таковы:

– проведение энергетических обследований (энергоаудитов);

– составление энергетического баланса;

– балансировка сети по фидерам и фазам;

– снятие графиков нагрузки;

– подбор компенсаторов реактивной мощности;

– анализ качества электроэнергии, выявление и устранение причин его нарушения.

Цена прибора 101800 рублей.

Тестер качества электроэнергии Metrel MI-2092 (рисунок А.20).

Краткая характеристика прибора:

– измерение напряжения (15 … 550 В), тока (20 … 1000 А);

– измерение и регистрация аномалий от 10 мс (импульсов перенапряжения, провалов и пропадание напряжений);

– исследование гармонических составляющих напряжения (до 63-й);

– измерение частоты (45 … 65 Гц);

– измерение мощности и потребления энергии, активной и реактивной составляющей, коэффициента мощности;

– определение характера мощности (активная, емкостная или индуктивная);

– производится выбор уровня опорного напряжения (нормы), задание верхней и нижней (в %) границы при регистрации провалов и перенапряжений, фиксация времени отклонения, его длительности, мин. и макс. значения при этом;

– производится статистический и периодический анализ.

Так же присутствуют: режим регистратора или осциллографа, ЖК графический дисплей с подсветкой, RS-232 с ПО, опциональная поддержка удаленного модемного соединения; универсальное питание аккумуляторы 4 х 1,2 В или 230 В/50 Гц; масса 2 кг.

Рисунок А.20 – Тестер качества электроэнергии Metrel MI-2092

Анализаторы качества электроэнергии MI-2392 (3хФ) (рисунок А.21).

Краткая характеристика:

• Измерение среднеквадратичных значений напряжения (до 550 В) и тока (до 1000 А);

• Расчет дисбаланса напряжения; • Гармонический анализ по току и напряжению (до 50-й гармоники); • Измерение частоты (45… 66 Гц); • Мощность (7Вт… 40 ГВт) и потребление энергии (7… 40 ГВт/ч),

активную и реактивную составляющие, коэффициент мощности PF (0,00-1,00); • Предустановленные экранные регистраторы, фазовая диаграмма, регистратор (энергонезависимая память 512 кБ), графический дисплей, RS-2 32, ПО, питание пх1,2 В АА + сетевой адаптер, масса 0,65 кг.

Рисунок А.21 – Анализаторы качества электроэнергии MI-2392

Анализаторы качества электроэнергии АКЭ-9032 (3хФ) (рисунок А.22).

• Измерение среднеквадратичных значений напряжения и тока; • Аномалии напряжения;

• Измерение гармоник напряжения, тока, коэффициента гармоник • Мощность и потребление энергии, активную и реактивную состовляющие, коэффициент мощности.

Р исунок А.22 – Анализаторы качества электроэнергии АКЭ-9032

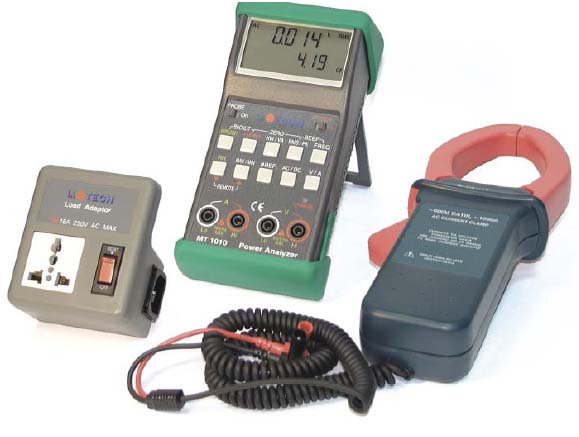

Анализаторы качества электроэнергии MT 1010 (1Ф) (рисунок А.23) обладают такими качествами как:

– анализ до 40-й гармоники (4 кГц);

– измерение мощности, тока, напряжения, частоты, энергии, фазового сдвига, гармонических искажений;

– измерение сигналов произвольной формы (True RMS);

– измерение переменного сигнала со смещением (AC+ DC);

– измерение коэф. мощности с учетом типа нагрузки;

– регистрация бросков тока;

– измерение пиковых значений тока и напряжения;

– измерение коэффициента амплитуды;

– измерение коэффициента гармоник;

– регистрация мин/макс значений;

– ИК порт по стандарту RS-232;

– универсальное питание;

– адаптер нагрузки для включения прибора между потребителем электроэнергии и сетью.

Рисунок А.23 – Анализаторы качества электроэнергии MT 1010

Регистратор напряжения однофазный VoltScanner MI2130 (рисунок А.24).

Особенности прибора:

– длительность регистрации: от 1ч до 47 дней;

– внутренняя память 32 кБ, запись до 3500 событий (аномалий)

– запись во внутреннюю память: провалов напряжения, кратковременных перенапряжений, переходных бросков (импульсов) напряжения, отклонения частоты, прерываний напряжения;

– регистрация перерывов отключений электропитания и переходных бросков напряжения, быстрая оценка норм качества электроэнергии;

– интервалы усреднения: от 1с до 21 мин (шаг 1с);

– индикаторы состояния прибора на передней панели;

– оптически развязанный интерфейс RS-232;

– ПО «ScanLink» для установки режимов и считывания показаний;

– встроенное зарядное устройство, индикатор разряда батарей.

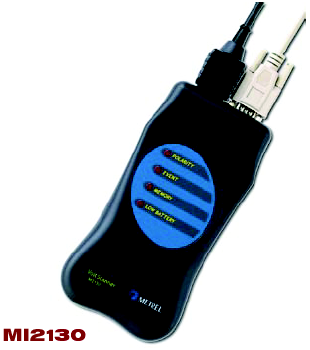

Рисунок А.24 – Регистратор напряжения однофазный VoltScanner MI2130

Измеритель мощности 3194 (рисунок А.25).

Прибор выполняет всестороннюю оценку мощности, скорости вращения, вращающего момента 3-фазных инверторных двигателей, так же он является преобразователем к.п.д. и гармоник. Может измерять несущие частоты второго контура инверторных двигателей. Также позволяет синхронизацию анализа с вращением двигателя.

Рисунок А.25 – Измеритель мощности 3194

Цена 300854 рублей.

Измеритель мощности 3193 (рисунок А.26).

Модель 3193 является многофункциональным измерителем мощности. Прибор может работать с широким диапазоном силовых линий, начиная от однофазных линий и заканчивая 3-фазными, 4-проводными сетями. Так же он позволяет измерять до 6 однофазных систем и обеспечивать эффективное измерение мощности. Кроме того, он обеспечивает анализ гармонических составляющих и измерение вибраций (при использовании соответствующей опции). В стандартный комплект поставки входят интерфейс GP-IB/RS-232C и дисковод на 3.5 дюйма, что обеспечивает передачу данных для обработки и анализа на компьютер. Данный прибор идеален для тех, кому требуется большая эффективность в измерениях.

Рисунок А.27 – Измеритель мощности 3193

Цена 186477 рублей.

Анализатор качества электроэнергии 3197 (рисунок А.28).

Прибор предназначен для контроля и анализа параметров качества электроэнергии. При помощи прибора можно отслеживать пусковые токи, провалы и скачки напряжения, производить измерения и запись потребляемой мощности. ЖК цветной экран. Возможность наблюдать изменения нагрузки, тока и напряжения на экране в графическом виде. Изображение измеряемых данных в реальном времени: формы сигнала, векторов, измеряемых значений и гармоник. Широкий диапазон измерений тока до 5000 А. Возможность работы с различными сетями.

Рисунок А.28 – Анализатор качества электроэнергии 3197

Цена 87329 рублей.

Анализатор качества электроэнергии 3196 (рисунок А.29).

Прибор позволяет производить анализ всех параметров электроэнергии согласно ГОСТ 13109-97 с высокой точностью и широким диапазоном измеряемых величин:

– отклонение напряжения; – колебание напряжения;

– доза фликера, кратковременная, длительная; – несинусоидальность, кривой напряжения, гармонических

составляющих трехфазных сетей;

– отклонение частоты; – импульсное перенапряжение; – длительность провала напряжения; – несимметричность напряжения трехфазных сетей; – коэффициент временного перенапряжения.

Прибор включает в себя функции: анализатора качества электроэнергии, осциллографа, мультиметра, регистратора.

Наличие функции True RMS позволяет производить измерения истинных значений напряжения и тока с высокой точностью. Измерение гармоник тока и напряжения до 50, параметров УЗО. Изображение формы сигнала, как в цифровом, так и в графическом виде. Предусмотрены 4 канала для измерения тока и 4 канала для измерения напряжения. Работает с однофазными сетями 2 и 3 проводные схемы, трехфазными сетями 3 и 4 проводные схемы. Измерение тока с использованием любых из пяти типов токоизмерительных клещей – 5/100/500/1000/5000 А. Одновременное измерение и сохранение результатов позволяет не потерять ценную информацию, особенно о сбое. Интервалы записи от 1 сек. до 2 часов (интервал времени между двумя последовательными выборками). Цветной ЖКД 6,4”, 640*480 пикселей. Компактный и легкий прибор: размером с лист бумаги формата А4 и весом 2,25 кг. Возможность ведения непрерывных измерений в течение одного месяца. Большой объем памяти для записи и хранения данных: внутренняя память до 13 Мб, дополнительные карты памяти до 512 Мб. Встроенный дисковод для PCMCIA карт (карты памяти). Встроенные интерфейсы RS232 и LAN-порт для работы через Интернет, связи с ПК и распечатки результатов. Каналы входа/выхода для системы предупреждения. Вывод измеряемых данных в реальном времени: формы сигнала, векторов, измеренных значений и гармоник.

Рисунок А.29 – Анализатор качества электроэнергии 3196

Цена 194920 рублей.

Анализатор электроэнергии 3169 (рисунок А.30). Прибор предлагает новый подход к измерениям в области электроэнергетики. Проводит тестирование согласно стандарту ISO 14001, диагностирование оборудования и измерение гармоник. " ЖК Дисплей 6,4", 640*480 пикселей. Возможно подключения принтера для оперативного вывода информации, вывод измеряемых данных в реальном времени: формы сигнала, векторов, измеренных значений и гармоник PC карта для записи и хранения данных, широкий диапазон измерений тока от 5 до 5000 А, одновременная запись требуемых величин и гармоник. Возможность работы с трехфазными, 3-проводными и однофазными 2-проводными сетями.

Рисунок А.30 – Анализатор электроэнергии 3169

Цена 76401 руб., (с НДС, без учета доставки).

Многофункциональный тестер для измерения параметров безопасности одно- и трех фазных сетей VEGA 76. VEGA 76 – это комплексный многофункциональный тестер для выполнения измерений параметров безопасности и анализа качества электроэнергии одно и трех фазных сетей с/без нейтрали. Прибор выводит результаты измерений основных электрических параметров в реальном времени (напряжение, ток, активная, реактивная и полная мощность и т д.), отображая форму сигналов напряжения и тока. Прибор запоминает до 64 параметров измерения, включая аномалии напряжения. VEGA 76 измеряет ток с помощью токопреобразующих клещей до 3000A, подключенных к прибору без дополнительных интерфейсов. Также можно измерять и запоминать гармонические составляющие напряжения и тока до 49 гармоники включительно.

Основные функции:

– TRMS: измерение напряжения "Ф-Н" и "Ф-Ф";

– TRMS: измерение тока каждой фазы и нейтрали;

– измерение активной, реактивной и полной мощности каждой фазы и всей сети;

– коэффициент мощности каждой фазы и всей сети;

– измерение активной и реактивной энергии каждой фазы и всей сети;

– измерение частоты;

– запись результатов с периодом от 5 сек до 60 мин.;

– анализ гармоник напряжения и тока до 49 гармоники;

– встроенный интерфейс RS-232 и ПО.

Цена 98958 рублей.

Многофункциональный тестер для измерения параметров безопасности одно- и трех фазных сетей SIRIUS 89. SIRIUS 89 – это комплексный многофункциональный тестер для выполнения измерений параметров безопасности согласно стандартам CEI 64-8/6 и VDE 0413, измерения параметров окружающей среды и анализа качества электроэнергии одно и трех фазных сетей. Данный прибор имеет очень высокое разрешение при измерении полного сопротивления цепей и шины (Ф-Ф, Ф-Н, Ф-З) - 0.1м с использованием опции IMP57.

Основные функции:

– проверка целостности защитных проводов при 200mA;

– измерение сопротивления изоляции при напряжении постоянного тока 50/100/250/500/1000В;

– измерение параметров УЗО общего и селективного типа;

– измерение полного сопротивления заземления и в TT системах без отключения УЗО;

– измерении полного сопротивления цепей и шины (Ф-Ф, Ф-Н, Ф-З) с вычисление ожидаемого тока КЗ;

– измерение сопротивления заземления с доп. штырями вольт - амперным методом;

– измерение удельного сопротивления грунта;

– измерение тока утечки (с опцией HT96U);

– определение последовательности фаз;

– измерение частоты;

– измерение и запись активной, реактивной и полной мощности, активной и реактивной энергии, а также коэффициента THD;

– измерение, запись и анализ гармоник напряжения и тока;

– определении аномалий напряжения - провалов и перенапряжений - и запись результатов;

– выбор из 5 заданных параметров для записи параметров;

– измерение освещенности и запись результатов (с опцией HT53/05);

– измерение температуры и влажности и запись результатов (с опцией HT52/05);

– измерение уровня звука dBA тип 1 с вычислением давления звука и запись результата (с опцией HT55);

– встроенный интерфейс RS 232;

Цена 63780 руб., (с НДС, без учета доставки)

Одно/трехфазный анализатор мощности с записью результатов ENERGYTEST 2020E. Анализатор ENERGYTEST2020E позволяет проводить тестирование и эффективный анализ электрических сигналов одно или трех фазных систем с или без нейтрального провода. Прибор использует частоту 6400 Гц в качестве тактовой и выводит все фундаментальные электрические величины в реальном времени (напряжение, ток, активная мощность, реактивная мощность и т д), а также показывает форму сигналов напряжения и тока. Прибор способен сохранять в памяти до 63 параметров одновременно в течение месяца. ПО (Windows совместимое) значительно увеличивает возможности прибора. Также можно выводить на экран и сохранять гармоники напряжения и тока от 2 до 49. Это высокоточный прибор (класс 2 по стандарту EN61036) позволяет сравнить и оценить показания счетчиков энергии. Благодаря анализу гармоник напряжения и тока, прибор позволяет выявить ряд проблем, таких как перегрев электрических моторов, силовых приводов, нейтральных проводов и т. п. Для выбора требуемой функции просто поверните переключатель. Большой графический дисплей с подсветкой и дружественный интерфейс сделают работу простой и приятной.

Запись фазы тока и напряжения, активной, реактивной и полной мощность, активная энергия (Class 2 EN 61036), реактивная энергия (Class 3 IEC1268), коэффициент мощности, сдвиг фаз (cos ), гармоники. Максимальное кол-во параметров 63. Время хранения данных более 30 дней. Цена 78057 рублей.

Цифровые мультиметры РМ175 (рисунок А.31).

Интеллектуальный анализатор качества электроэнергии PM175 - это прибор нового поколения (класс точности 0.2S), сочетающий в себе:

– измерение широкого набора параметров электрической сети (действующие значения), осциллографирование, спектр гармоник и интергармоник, фликер;

– анализ качества электроэнергии и идентификацию событий в соответствии со стандартом EN50160, включая сбор статистики;

– анализ качества электроэнергии в соответствии с установками пользователя;

учет электроэнергии полной и по дифференцированному тарифу;

– набор встроенных коммуникационных платформ: RS232/RS422/RS485, телефонный модем, Ethernet.

Прибор компактен, многофункционален и удовлетворяет требованиям различных пользователей, от проектировщиков электрощитового оборудования до операторов подстанций. Два порта связи позволяют как локальное, так и удаленное чтение данных и запись установок прибора.

Рисунок А.31 – Цифровой мультиметр РМ175

Цифровые мультиметры РМ130Р (рисунок А.32).

Обеспечивают рентабельную замену множества аналоговых измерителей переменного тока, включая как однофазные, так и трехфазные модели. Выполняет измерения от базовых напряжения, тока и частоты до более 80 электрических параметров локально, до 100 электрических параметров через интерфейс RS485.

Характеристики. Одновременное отображение для 3-х фаз на ярком светодиодном индикаторе. Графическое отображение процента нагрузки. Настройка с лицевой панели. Уникальные проходные трансформаторы тока.

Рисунок А.33 – Цифровой мультиметр РМ130Р

Приборы мониторинга и учета электроэнергии RPM072, RDM172E. Дистанционное измерительное устройство RPM072 (рисунок А.34) является измерительным устройством без дисплея, обеспечивающим решение для тех случаев, когда нет свободного пространства для панели дисплея. Может монтироваться на панели, стене, или по стандарту DIN. Прибор может также монтироваться с подключением дистанционного дисплея RDM172E. Дистанционный дисплей RDM172E (рисунок А.35) может быть подключен к любому прибору серии PM172/RPM172 через коммуникационный порт RS485. Дистанционный дисплей может устанавливаться на расстоянии до 1200 метров от самого измерительного прибора.

Рисунок А.34 – Дистанционное измерительное устройство RPM072

Рисунок А.35 – Дистанционный дисплей RDM172E

Переносные анализаторы PNA296. Переносной анализатор PNA296 (рисунок 36) реализует все возможности анализатора PM296, обеспечивая высокую точность при измерении большого количества параметров. Работает с набором токовых клещей (200А, 1000А, 3000А) и поясом Роговского (30А/300А/3000А). Возможно подключение этих клещей через специальные кабели с диапазоном измерения от 100 мА до 6 А. Конструкция жесткая, герметическая. Питание от сети 220 В или от внутреннего аккумулятора, что позволяет производить измерения автономно. Прибор позволяет одновременное измерение токов по трем фазам и нейтрали. Оснащен пакетом прикладных программ PAS, который обеспечивает возможности анализа данных и отображения графической информации.

Рисунок А.36 – Переносной анализатор PNA296

Переносные анализаторы EDL172EH. Переносной анализатор EDL172EH (рисунок А.37) измеряет, регистрирует и анализирует события и данные электрической сети. EDL172EH соответствует требованиям широкого спектра прикладных задач от анализа качества электроэнергии до энергоаудита и записи трендов параметров и формы волны в течение определенного промежутка времени. Анализатор включает все измерительные и регистрирующие функции мультиметра PM172EH в удобном портативном исполнении и оснащен пакетом прикладных программ PAS, который обеспечивает возможности анализа данных и отображения графической информации. Обеспечивает широкий выбор стандартных токовых клещей (200А, 1000А, 3000А). Серия EDL172EH предлагает 2 модели: EDL172EH и EDL172EHXR. Модель EDL172EHXR оснащена аккумулятором и измерительным поясом Роговского для измерения токов 30А/300А/3000А (Flex Sensor).

Рисунок А.37 – Переносной анализатор EDL172EH

Анализатор качества распределительных электрических сетей LEM TOPAS 1000.

Анализатор качества распределительных электрических сетей LEM TOPAS 1000 (рисунок А.38) предоставляет быстрое и эффективное решение задач измерения в сетях среднего и низкого напряжения с помощью одного инструмента:

– анализ сетевых возмущений и причин, их вызывающих; – определение резервов нагрузочной способности трансформаторов

или их выходов;

– регистрация и анализ переходных процессов; – мониторинг качества напряжения в соответствии с нормами

EN50160; – обнаружение взаимосвязи помех в сети с пиковыми значениями

потребления энергии;

– проверка функционирование системы дистанционного управления нагрузкой.

TOPAS 1000 – анализатор распределительных электрических сетей, позволяющий отыскивать источники сетевых искажений и оценивать качество напряжения сети в соответствии с применяемыми стандартами. Чрезвычайно прочная механическая конструкция (IP65) TOPAS 1000 заслуживает высокой оценки, особенно, при жестких условиях эксплуатации с повышенной влажностью. Большая память данных (до 2 GB) обеспечивает возможность долгосрочной регистрации событий, что является основой для детальных дальнейших исследований по выявлению источника помех и анализа качества напряжения распределительной сети:

– отыскание источников возмущений ; – анализ сетевого напряжения, тока и мощности; – измерение сетевых нагрузок и потребляемой электроэнергии; – анализ переходных процессов; – анализ напряжений управления нагрузкой; – анализ качества электроэнергии в соответствии с директивами EN 50160.

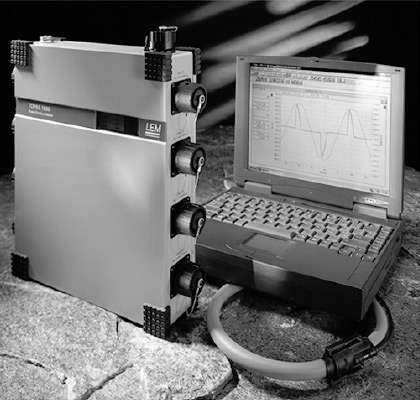

Рисунок А.38 – Анализатор качества распределительных электрических сетей LEM TOPAS 1000

Анализатор электрических сетей MEMOBOX 300 smart A/P/Q.

Анализатор MEMOBOX 300 smart (рисунок А.39) является универсальным инструментом для качественной оценки, исследований искажений и проведения оптимизации низковольтных и среднего уровня напряжения электрических сетей. Ориентированные на текущее применение встроенные испытательные функции всегда регистрируют наиболее существенные для данного случая применения параметры.

Общие функциональные характеристики: – наиболее экономичное из всех существующих решений; – небольшие размеры; – совместимость с обычными и гибкими токовыми клещами; – напряжение питания 88 В – 400 В; – различные варианты исполнения для решения соответствующих

задач;

– прочный корпус, отвечающий нормам IP65, и позволяющий установку изделия на мачтах (вертикальных опорах); – большой объем встроенной памяти – 4 Мб, позволяющий записать более 5776 (А), 9600 (Q) и 13000 (Р) интервалов; – длительность записи при 10 сек интервалах: варианты исполнения А и Q4 – более 66 дней, вариант Р – более 98 дней; – дистанционное управление через аналоговые, ISDN и GSM модемы (А)4 – управление на месте с помощью «персональных электронных секретарей» (PDA); – измерение 3-х фазного напряжения до 480 В; – измерение токов фаза – фаза и фаза – нейтраль до 6000 А; – измерение мощности, потребляемой энергии, пик – фактора и полного искажения гармоник тока (версия Р); – измерение полных гармонических искажений и пульсаций напряжения (все версии); – измерение гармоник и продуктов их взаимодействия, асимметрии напряжения, уровня сигналов управления неравномерностью (версии А и Q); – измерение линейных сетевых искажений (все версии); – влияние токовых пиков на качество напряжения сети (все версии); – локализация источников искажений в распределительных сетях (версии А и Q); – оптимизация сетей, создание нагрузочных профилей (Р); – регистрация пиковых нагрузок для оптимизации тарифов (Р); – оптимизация сетей по всем мощностным и энергетическим параметрам (А); – оценка качества напряжения в соответствии с EN50160 (А и Q); – проверка систем управления неравномерностью сетевого напряжения (Q и А); – измерение среднеквадратичного напряжения и при подключении по схеме «треугольник» и «звезда».

Рисунок А.39 – Анализатор MEMOBOX 300 smart

Анализатор качества электрических сетей MEMOBOX 808 A/P/Q. Анализатор MEMOBOX 808 (рисунок А.40) является идеальным инструментом для качественной оценки, исследований искажений и проведения оптимизации низковольтных и среднего уровня напряжения электрических сетей. Ориентированные на текущее применение встроенные в MEMOBOX 808 испытательные функции всегда регистрируют наиболее существенные для данного случая применения параметры.

Анализатор позволяет измерять следующие параметры: – однофазные сети, напряжение, ток, мощность, потребляемая

электроэнергия; – трехфазные сети, напряжение, фазный ток, ток фаза - нейтраль, мощность, потребляемая электроэнергия;

Анализатор выпускается в вариантах для сетей с частотой 50 Гц и 60 Гц

Рисунок А.40 – Анализатор MEMOBOX 808

Анализатор гармоник PM290HD. Анализатор гармоник PM290HD (рисунок А.41) может одновременно отображать 11 параметров, что является идеальным вариантом при применениях в генераторах, где требуется одновременный просмотр многих электрических параметров. PM290HD может отображать и передавать информацию, равно как и анализировать источник гармонических искажений.

Характеристики. Уникальная возможность одновременного просмотра 11 параметров. Анализ гармонических искажений и направления гармоник. 4 программируемых релейных выхода

Рисунок А.42 – Анализатор гармоник PM290HD

Анализаторы гармоник C191HM. C191HM мультиметр (рисунок А.43) для измерения энергии с функцией гармонического анализа: позволяет измерять и отслеживать индивидуальные гармоники и параметры электроэнергии через дисплей. Прибор обеспечивает расширенный анализ гармонических искажений через коммуникационный порт. Возможна настройка независимых уставок для 16 различных параметров, включая индивидуальные гармоники, что позволяет осуществлять управление до 8 программируемыми реле.

Характеристики. Отображает гармоники вплоть до 39-й. Отображает коэффициент гармонических потерь в проводника для фазных токов. 8 программируемых релейных выходов. Световая индикация аварийного сигнала

Рисунок А.43 – Анализатор гармоник C191HM

Анализатор качества электроэнергии Fluke 43В для однофазной сети.

Fluke 43B – это выбор инженера для диагностирования качества и устранения неисправностей в сети энергоснабжения, а также сбоев общего характера в работе оборудования (рисунок А.44). Удобный в использовании благодаря меню выбора режимов определения качества энергоснабжения, он сочетает в одном приборе возможности анализатора качества энергоснабжения, осциллографа на 20 МГц, мультиметра и регистратора данных.

Особенности прибора. Отображение гармоник напряжения, тока и мощности до 51-й гармоники (рисунок А.45). Суммарный коэффициент гармонических искажений (THD). Сдвиг по фазе отдельных гармоник. Измерение напряжения и силы тока в режиме регистратора на протяжении до 16 суток. Использование курсоров для более подробного анализа событий с сети. Измерение мощности, коэффициента мощности, COSf , VA и VAR. Отображение формы импульсов напряжения и тока(рисунок А.44). Функция автоматического запуска Connect-and-View™ для быстрого отображения форм сигналов. Одновременный просмотр каналов напряжения и тока

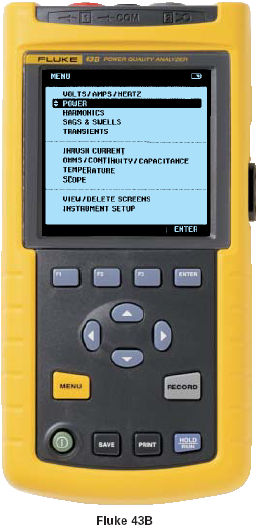

Рисунок А.44 – Анализатор качества электроэнергии Fluke 43В

Рисунок А.45 – Отображение данных на приборе Fluke 43В

FLUKE 434, 435.

В промышленности, здравоохранении, учреждениях и т.д. – по существу везде, где применяется электронное оборудование – качество энергоснабжения играет решающую роль в обеспечении непрерывности процесса. Наличие нелинейных нагрузок, изменения нагрузки и неполадки оборудования могут привести к снижению качества энергоснабжения. Низкое качество энергоснабжения приводит не только к неоправданным затратам электроэнергии и вынужденным простоям - оно также опасно увеличивает риск повреждения оборудования! Fluke предлагает не имеющую равных серию анализаторов качества энергоснабжения. Эти приборы дают возможность проведения анализа всех параметров и событий, связанных с энергоснабжением, быстрее, безопаснее и более детально, чем когда-либо раньше. Анализаторы качества энергоснабжения для трехфазной сети Fluke 434 и 435 (рисунок А.46) помогут найти, предсказать, предотвратить и устранить неполадки в системах распределения энергии. Эти удобные ручные приборы снабжены множеством современных функций, которые дадут возможность быстро и безопасно обнаружить неполадки.

Рисунок А.46 – Анализатор качества энергоснабжения Fluke

Измерение и регистрация. Измерение среднеквадратичных, амплитудных значений и коэффициента. Формы напряжения и тока, регистрация средних/ мин./ макс. среднеквадратичных значений на интервалах усреднения (>1с). Провалов, выбросов и перерывов среднеквадратичных значений напряжения. Импульсных перенапряжений длительностью > 5 мкс, до 6 Кв. Дисбаланса напряжения и тока, нулевой, обратной и прямой последовательности. Амплитуду и фазу гармоник напряжения, тока и мощности, гармонику постоянного тока, суммарный коэффициент гармонических искажений относительно 1 гармоники или среднеквадратичного значения. Переходные процессы, быстрые изменения напряжения, запись осцилограмм напряжения и тока при переходных процессах. Фликер кратковременный и долговременный (колебания напряжения приводящие к колебаниям освещенности). Частоты. Мощность и потребление энергии, активную и реактивную состовляющие, коэффициент мощности, cosф, проверка импульсных счетчиков, определение характера мощности (активная, емкостная или индуктивная). Пусковые токи электроустановок, регистрация временной зависимости. Регистрация напряжения и тока нулевого проводника. Различные схемы подключения (звезда, треугольник, 1-фазный, трех, четырех и пяти (отдельный заземляющий проводник)- проводные схемы). Выбор номинального напряжения (60… 500 в) и частоты (50, 60 Гц), дополнительно токовые клещи различных номинальных значений тока, выбор умножающего коэффициента напряжения, для подключения к трансформаторам напряжения. Цветной дисплей, встроенная память, отображение осцилограмм, фазограм, таблиц событий и измеренных значений, графиков временных зависимостей и гистограмм. Проверка качества электроэнергии на соответствие европейским и американским стандартам качества, возможность ввода своих ограничений или требований ГОСТ 13109-97 на показатели качества электроэнергии и регистрация отклонений от требуемых норм. Управление и передача данных в ПК по оптически развязанному интерфейсу, анализ данных на ПК, автоматические отчеты в WORD, EXCEL. Анализаторы качества энергоснабжения серии Fluke 430 предназначены для поиска неисправностей в трехфазной сети выполняет измерение практически любого параметра энергетической системы: напряжения, силы тока, частоты, мощности, потребления мощности (энергии), разбаланса и фликер-шума; отслеживает гармоники и промежуточные гармоники. Фиксирует такие события, как провалы и выбросы напряжения, переходные процессы, прерывания и быстрые изменения напряжения.

Функция AutoTrend позволяет сократить время на настройку дополнительных графиков изменения параметров, поскольку каждое измерение автоматически записывается. Анализирует временные зависимости изменения параметров с помощью курсоров и функции увеличения, в то время как запись продолжается в фоновом режиме. Мониторинг системы дает своевременное представление о качестве системы энергоснабжения. Выполняет проверку на соответствие ограничениям, указанным в стандарте EN50160 или на соответствие заданным пользователем специальным ограничениям. Имеются четыре канала, позволяющие одновременное измерение напряжения и тока на всех трех фазах и нейтрали. Автоматическое отображение переходных процессов автоматически регистрирует до 40 провалов, выбросов, прерываний или переходных процессов. Соответствует строгим стандартам безопасности 600 В CAT IV, 1 000 В CAT III предъявляемым к приборам для служебного ввода. Прочный переносной инструмент, работающий более 7 часов на входящей в комплект аккумуляторной батарее. Управление через систему меню упрощает работу.

Широкие возможности анализа данных дают курсоры и увеличение можно использовать во время сбора показаний или при работе с сохраненными результатами измерений. Сохраненные результаты измерений можно также перенести на компьютер с помощью программы FlukeView (входит в комплект поставки Fluke ). Полный комплект содержит все для начала работы: 4 токовых клеммы, 5 измерительных проводов и зажимов для измерения напряжения, а также сетевой адаптер/зарядное устройство и жесткий футляр. Соответствует измерительным стандартам МЭК 61000-4-30. AutoTrend - быстрый просмотр зависимостей изменения параметров во времени (рисунок А.47). AutoTrend автоматически записывает все отображаемые параметры в фоновом режиме. Для анализа результатов измерений без прерывания записи показаний можно переключаться между режимами данных и временных зависимостей и использовать курсоры и увеличение. AutoTrend дает возможность быстро получить представление об изменениях параметров во времени. Все отображенные показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни или периоды времени или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты, мощности, гармоник или фликер-шума. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.

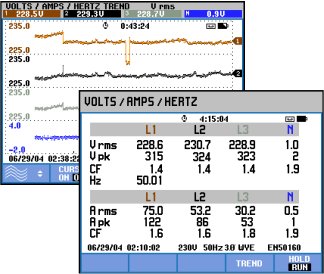

Рисунок А.47 – Функция AutoTrend

SystemMonitor – легкий способ проверки характеристик системы на соответствие стандарту EN50160 (рисунок А.48). Обзорный экран SystemMonitor дает возможность мгновенно заметить выход из допустимых границ значений напряжения, гармоник, фликер-шума, частоты и количества провалов и выбросов.

Одним нажатием кнопки уникальная функция System-Monitor даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, накладываемым стандартом EN50160 или вашим собственным спецификациям. Обзор выводится на один экран, на котором полосы цветного кода четко указывают, какие параметры вышли за пределы заданных ограничений. Генерируется список всех событий выхода параметров из заданных границ. Предоставляется подробный перечень всех событий выхода параметров за указанные границы (рисунок А.49).

Рисунок А.48 – Функция System-Monitor

Рисунок А.49 – Подробный перечень всех событий выхода параметров за указанные границы

Автоматическое отображение переходных процессов. При регистрации каждого события или искажения формы сигнала прибор включается для автоматической записи осциллограмм напряжения и силы тока для всех трех фаз и нейтрали. Прибор может также включиться, если превышено заданное значение для уровня тока. Таким методом можно зафиксировать до 100 провалов, выбросов, прерываний и переходных процессов. Можно наблюдать переходный процесс для напряжений до 6 кВ и длительностью до 5 мкс.

Широкие возможности анализа данных. Приборы серии Fluke 430 обеспечивают три способа анализа результатов измерений. Курсоры и увеличение можно использовать во время сбора показаний или при работе с сохраненными результатами измерений. Сохраненные результаты измерений можно также перенести на компьютер с помощью программы FlukeView (рисунок А.50). Режим просмотра в этой программе дает возможность использовать курсоры и увеличение для сохраненных данных так, как будто вы работаете с самим прибором. Для выполнения специального анализа и создания отчетов данные можно экспортировать в общеизвестные программы табличных вычислений. Прибор может хранить до 10 измерений, каждое из которых может содержать до 32 параметров, записанных за период, превышающий год и до 50 экранов.

Рисунок А.50 – Режим просмотра в программе FlukeView

Класс безопасности 600 V CAT IV. Анализаторы серии Fluke 430 разработаны с учетом необходимого уровня защиты пользователя и оборудования от поражения электрическим током и возгорания. Анализаторы имеют сертификаты соответствия строгим стандартам по использованию в производственных условиях с категорией безопасности 600 V CAT IV и 1000 V CAT III. Это первые приборы такого рода, получившие категорию CAT IV. Поэтому они могут использоваться практически на всех разъемах и розетках в низковольтных системах распределения электроэнергии.

Всю работу делает один прибор. Полноцветный дисплей (рисунок А.51) использует промышленный стандарт кодирования цветом (выбираемый пользователем) для обеспечения правильного соответствия измерений реальной проводке.

Рисунок А.51 – Полноцветный дисплей прибора Fluke

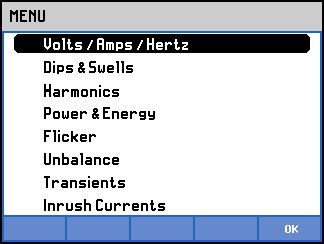

Простая структура меню (рисунок А.52) с логичной группировкой функций обеспечивают быстрый доступ к основным измерениям.

Рисунок А.52 – Структура меню прибора Fluke

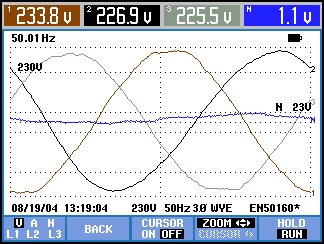

В режиме осциллографа (рисунок А.53) отображаются формы сигнала для напряжения и тока всех трех фаз. В любой момент можно переключиться на режим векторной диаграммы (рисунок А.54). Векторная диаграмма отображает разбаланс напряжения и тока и помогает проверить разъемы. Функция AutoScaling дает упрощенный анализ тенденций с автоматическим масштабированием оси ординат, используемый в полноэкранном режиме для просмотра осциллограмм.

Рисунок А.53 – Режиме осциллографа

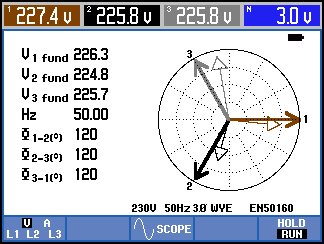

Рисунок А.54 – Режим векторной диаграммы

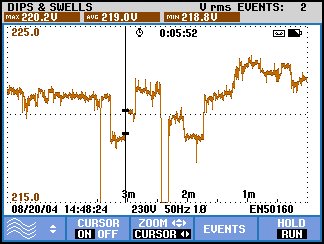

Запись провалов и выбросов значений (рисунок А.55) в пределах такого короткого интервала, как полупериод, с регистрацией минимальных/максимальных/средних значений.

Рисунок А.55 – Провалы и выбросы значения

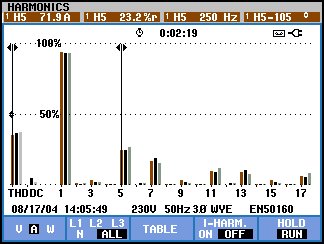

Отслеживание гармоник (рисунок А.56) вплоть до 50-ой и измерение и регистрация суммарного коэффициента искажений (THD) в соответствии с требованиями стандарта МЭК61000-4-7.

Рисунок А.56 – Гармоники

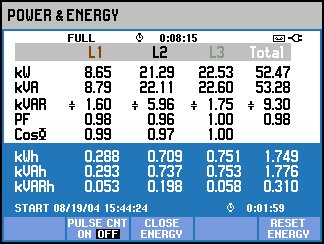

Измерение и запись значений мощности (Вт), ВА и ВАР (рисунок А.57)

Рисунок А.57 – Запись значений мощности

Функция пусковых измерений регистрирует ток (рисунок А.58) при запуске двигателей и других устройств для определения значений тока размыкания.

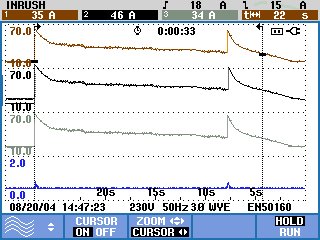

Рисунок А.58 – Функция пусковых измерений

Функция записи журнала (рисунок А.59) позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров.

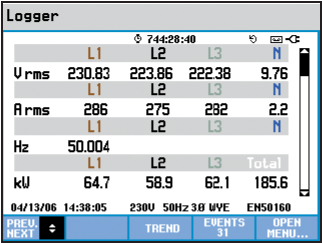

Рисунок А.59 – Функция записи в журнал

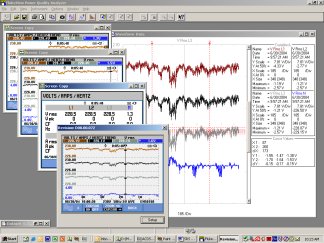

Примеры отображения информации на персональном компьютере с помощью программы FlukeView (рисунки А.60, А.61, А.62, А.63).

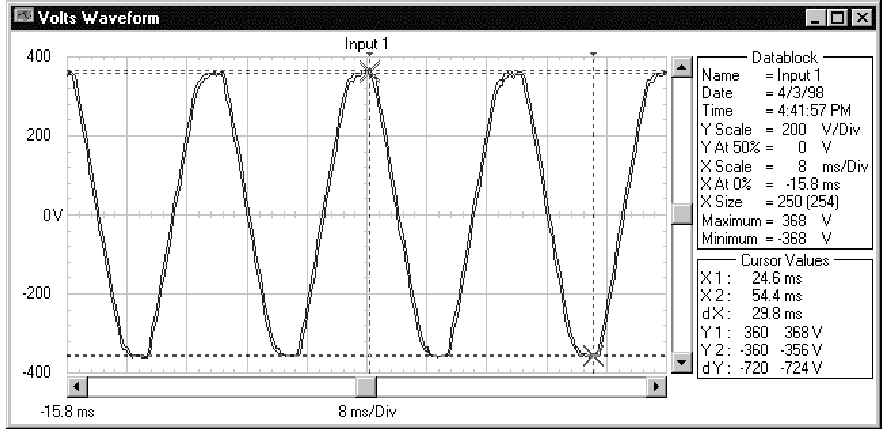

Рисунок А.60 – Пример отображения синусоиды напряжения с помощью программы FlukeView

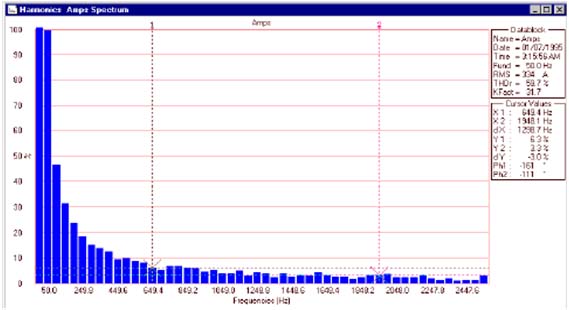

Рисунок А.61 – Пример отображения гармонических составляющих тока с помощью программы FlukeView

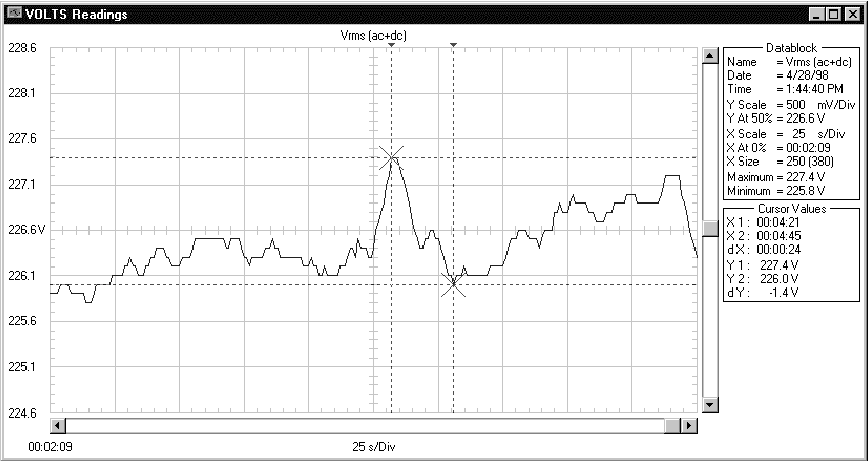

Рисунок А.62 – Пример отображения изменения напряжения

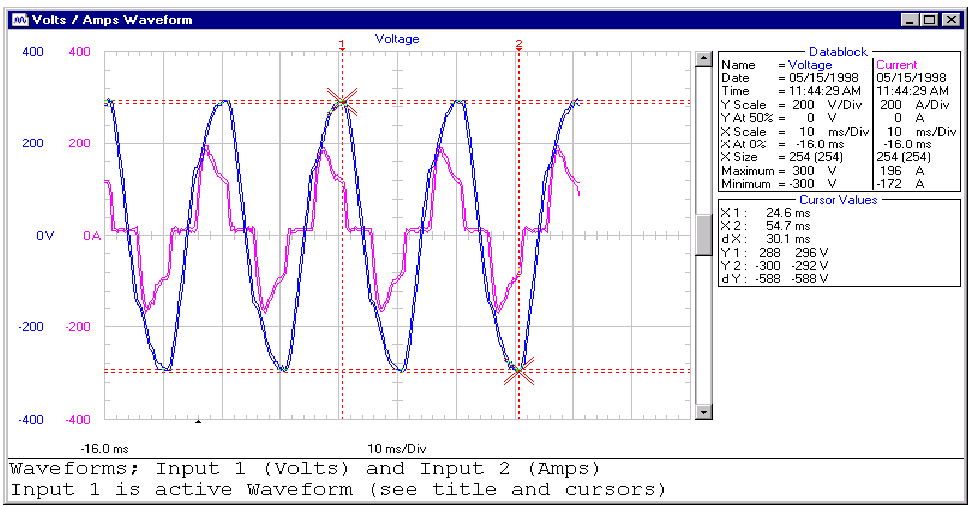

Рисунок А.63 – Пример отображения сигналов тока и напряжения

Прибор рассчитан на подключение к персональному компьютеру (ПК), но так же возможно подключение к принтеру (без ПК).

Рисунок А.64 – Подключение прибора к принтеру или ПК.

Анализатор Fluke 435, цена 238108 рублей.

Опыт применения данного прибора при анализе качества электрической энергии и поиска отказов показал, что прибор отвечает самым высоким требованиям.
