4.3.3. Регистры параллельного действия
Регистр представляет собой упорядоченную последовательность (совокупность) триггеров, число которых соответствует числу разрядов в слове. Регистр используется для хранения n‑разрядного слова и выполнения логических преобразований над ним. В регистре могут выполняться следующие микрооперации: прием (запись) слова; передача слова в другой регистр; поразрядные логические операции; сдвиг слова влево или вправо на заданное число разрядов; преобразование последовательного кода слова в параллельный и обратно; установка регистра в начальное состояние (сброс). Кроме того, регистр может осуществлять преобразование двоичного кода из прямого в обратный (когда единицы заменяются нулями, а нули – единицами), и наоборот.
Поскольку регистр предназначен для хранения двоичного числа (слова), то основу его составляют запоминающие элементы – триггеры. В каждом из них должна храниться цифра разряда числа.
В зависимости от способа ввода и вывода разряда числа различают регистры параллельные, последовательные и параллельно-последовательные.
В параллельном регистре ввод или вывод слова осуществляется в параллельной форме – одновременно для всех разрядов, в последовательном регистре разряды числа вводятся и выводятся последовательно один за другим, в параллельно-последовательном регистре ввод числа осуществляется в параллельной форме, а вывод – в последовательной, или наоборот.

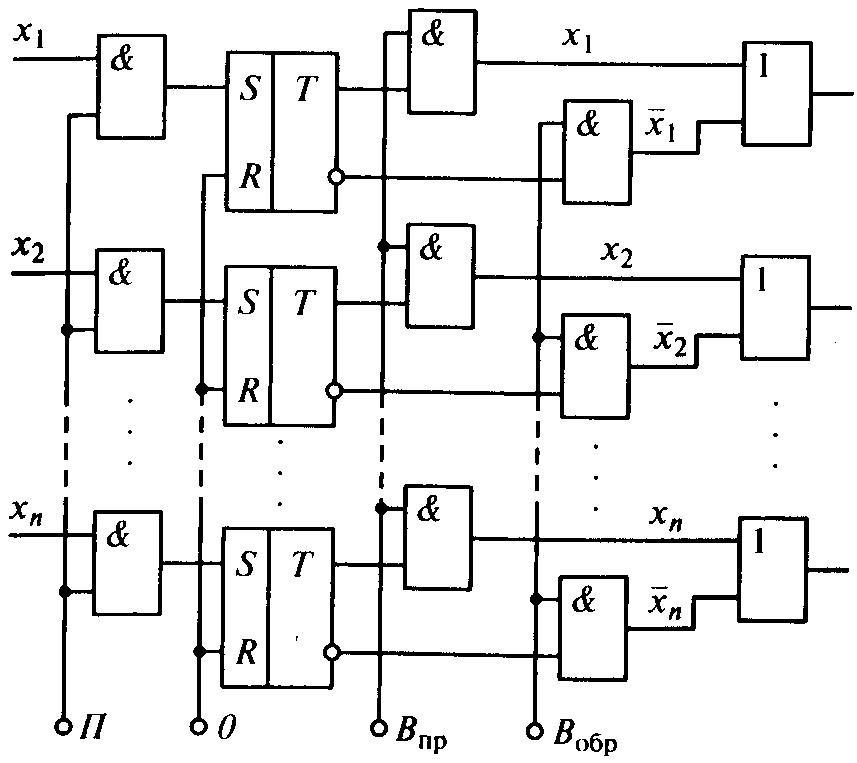

Параллельный регистр. Функциональная схема параллельного регистра на RS-триггерах при однофазном способе приема числа х1...х2 х1 приведена на рис. 4.21.
Рис. 4.21. Функциональная схема параллельного регистра на RS-триггерах
Поскольку сигналы, поступающие только на входы S, могут установить соответствующие триггеры только в состояние 1, но не в состояние 0, то перед приемом числа все триггеры регистра обнуляются. С этой целью по шине 0 подается сигнал на входы R всех триггеров регистра для их предварительной установки в состояние 0. Подготовка к приему новой информации составляет первый такт. Во втором такте по сигналу 1, подаваемому по шине П (Прием), двоичное число х1...х2 х1 всеми разрядами одновременно (параллельно) через конъюнкторы (элементы И) записывается в разряды регистра. Выдача числа в прямом коде осуществляется по сигналу 1, подаваемому по шине Впр, а в обратном – по сигналу 1, подаваемому по шине Вобр.
Ввод и
вывод информации в рассматриваемом
регистре может осуществляться однофазным
и парафазным способами. При однофазном
число представляется в прямом или
обратном коде; при парафазном –
одновременно в прямом и обратном кодах.
При парафазном вводе числа его i-й
разряд в прямом и обратном кодах (хi
и
)
необходимо подавать на оба входа i-го
триггера. Этим исключается необходимость
предварительной установки триггера в
0, так как теперь его состояние целиком
будет определяться сигналами на S-
и R-входах, т.е.
конкретной двоичной цифрой в разряде
кода. Такая запись числа осуществляется
в один такт и производится намного
быстрее, чем двухтактная.
Параллельный регистр может быть реализован и на других типах триггеров, имеющих информационные входы.

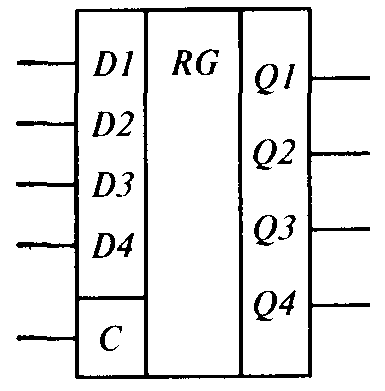

Условное обозначение параллельного четырехразрядного регистра приведено на рис. 4.22, где Q1 – Q4 – выходы разрядов регистра, a D1 – D4 – входы, с которых в регистр одновременно записываются все разряды заносимого слова; С – вход, импульс на котором разрешает запись с входов D1 – D4.
Рис. 4.22. Условное обозначение параллельного четырехразрядного регистра
