Диалоговое окно Custom cmyk в программе Photoshop.
Выберите Curves (Кривые) из выпадающего меню Dot Gain (Растаскивание), и появится диалоговое окно кривой растискивания (Dot Gain Curves), показанное на рисунке:

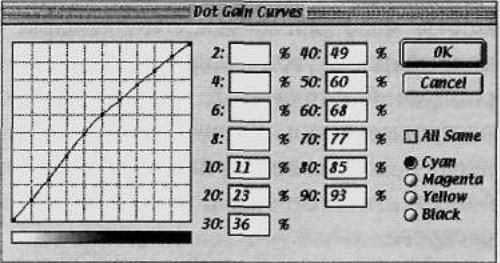

Ввод данных для кривой растискивания.
Введите текущее значение растискивания для каждого напечатанного и измеренного вами тонового значения. Вы можете пропустить поля 2, 4, 6 и 8%, если не печатаете их, так как эти плотности редко страдают от растискивания, и часто отображаются светлее, чем должны, а иногда вообще не пропечатываются (в зависимости от процесса). Кроме того, для двухпроцентной точки невозможно скомпенсировать растискивание, поэтому оставьте эти поля пустыми, если у вас нет для них значений.

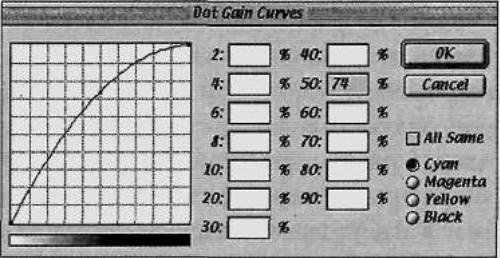

Готовая кривая растаскивания.
После ввода значений нажмите OK, затем еще раз OK, чтобы сохранить настройки. Повторите операцию, если необходимо, для других печатных машин и/ или бумаг. На некоторых бумагах значения растискивания будут больше, чем на других, даже при печати на одной машине. Например, немелованные бумаги продемонстрируют на 5—10% большее растаскивание, чем мелованные, из-за гораздо большей впитывающей способности.
Большинство растровых процессоров позволяют добавлять компенсационную кривую в рабочее задание, хотя лучше проводить компенсацию на начальном этапе получения изображения или в процессе его преобразования из пространства RGB. Растровый процессор проводит компенсацию на этапе изготовления фотоформ или печатных форм, во время растрирования макета. В программах верстки QuarkXPress, Adobe Pagemaker, Indesign, а также в графических пакетах типа Adobe Illustrator или Macromedia Freehand, существуют эффективные средства для компенсации растискивания.
Эти приложения позволяют создавать оттенки CMYK, но они работают с абсолютными величинами и не обладают возможностью компенсации без применения системы управления цветом, так что 50%-ная растровая сетка будет экспонирована именно как 50%, хотя из-за растискивания при печати ее насыщенность может достигать 75%.
Управление цветом на программном уровне поможет решить эту проблему, но только в том случае, если цвета указаны в пространствах RGB или CIE Lab.
Компенсация на этапе растрирования скорректирует плотность оттенков, но безрастровые CMYK-изображения, скомпенсированные ранее, будут в этом случае гиперкомпенсированы. Лучше сконфигурировать РИП таким образом, чтобы команда на вывод 50%-ной растровой сетки означала вывод именно этого значения, а компенсацию предварительно задавать вручную.
Это достаточно просто: если вы хотите получить 50%-ную точку в тираже, найдите значение, которое вместе с растаскиванием даст около 50%. Обычно, для того чтобы добиться 50% на печати, достаточно указать в программе 40%, но лучше провести дополнительные измерения, чтобы найти наиболее близкое значение. Если нужен точный результат, то, возможно, придется поэкспериментировать с различными оптическими плотностями подачи красок. (Автор не обращает внимание читателя, что рас-тискивание очень сильно зависит и от линиатуры растра; чем выше ли-ниатура растра, тем больше растис-кивание. — Прим. ред.)
Света. Самые светлые участки изображения должны иметь настолько мягкие переходы тонов, насколько это возможно, и необходимо надежно «держать» точку от 2 до 3%. Хорошая точка в светах должна иметь достаточную площадь, чтобы обеспечить надежное закрепление краски на бумаге и плавный переход оттенков. Это самые мелкие точки, которые возможны на оттиске.
Средние тона. Эти зоны должны быть однородными, без видимых тоновых скачков. Если таковые присутствуют (заметнее всего это проявляется в тонах кожи), тени выглядят залитыми, а градиенты в тонах кожи — полосатыми, а не плавными. При 50%-ном растровом элементе некоторые точки увеличиваются в размерах в достаточной степени, чтобы вступить в соприкосновение. Другие виды точек — круглые, эллиптические, ромбоидные — не соприкасаются при 50% относительной площади.
Тени. Самые темные участки изображения. Точки в тенях не должны вызывать «забивания», т. е. сплошной заливки участка краской. Качественная точка в тенях улучшает детализацию изображения в темных участках, повышая его реалистичность.
В системе PostScript форма растровой точки определяется оператором языка, называемым «функцией пятна» (spot function), и вычисляется растровым процессором. Используя один из двух типов функции пятна, можно добиться того, что точка останется квадратной при всех тоновых значениях. В другом варианте точки сначала имеют форму круга, затем, в средних тонах, становятся квадратными, а потом снова круглыми. Как это работает, менее важно, чем конечный результат, который вы получите на оттиске.
Результатом растрирования являются негативные или позитивные пленки (фотоформы), полученные путем фотографирования изображения с непрерывным тоном через полутоновый растр или частую сетку. Структура растра и частота расположения точек определяют качество репродукции. При линиатуре в 150 lpi мы получаем 150 строк и 150 столбцов, или 22 500 точек на квадратный дюйм. Полутона можно получить также с использованием цифровых данных и электронных средств.
При цифровом растрировании точки, полученные на фотонаборном автомате или лазерном принтере, состоят из множества маленьких пятен. Эти пятна располагаются внутри дискретных «ячеек» растровой структуры, формирующих растровые точки. Количество пятен на ячейку может варьировать, и чем их больше, тем точнее и ровнее получится растровая точка.
Плотность растровой точки
Площадь растровой точки выражается в процентах от общей площади поверхности элементарной ячейки растровой структуры, и может варьировать от 0% (отсутствие растровой точки в ячейке) в светах до 100% (плашка) в тенях изображения. Тщательно измеряя точки в различных участках изображения на всех этапах репродуцирования, можно обеспечить постоянство их плотностей. При цифровом растрировании точки будут состоять из гораздо более мелких пятен, которые, в зависимости от разрешения выводного устройства, могут формировать точки различного размера и плотности. Изменяя количество пятен, составляющих растровую точку, можно производить «тонкую настройку» плотности точек, т. к. количество воспроизводимых оттенков серого увеличится с ростом числа пятен в ячейке. Плотность растровой точки также называется плотностью точки или площадью точки.
(Используя без уточнения два понятия, «плотность точки» и «площадь точки» автор запутывает читателя. Уточним понятия: площадь точки — это геометрия, а плотность точки определяется скученностью, перекрыванием и количеством пятен луча экспонирования, создающими саму точку и определяющими ее площадь. — Прим. ред.)
Растискивание обычно приводит к увеличению площади точек на одну и ту же величину, вне зависимости от их первоначального размера. Однако, чем больше длина окружности точки, тем большую площадь она займет при растискивании, что особенно заметно в средних тонах изображения. В многокрасочной печати растискивание может вызывать отклонения приводки, поэтому большинство специалистов по допечатной подготовке намеренно уменьшают размер точки в средних тонах, тем самым выравнивая этот эффект (прием также называется компенсацией растискивания).
Максимальное растискивание на разных бумагах при разных технологиях офсетной печати:
• Листовая офсетная печать на мелованной бумаге, 150 lpi: 15%.
• Листовая офсетная печать на немелованной бумаге, 133 lpi: 20%.
• Рулонная офсетная печать на мелованной бумаге, 133 lpi: 22%.
• Газетная рулонная офсетная печать, 100 lpi: 30%.
Взаимно перекрываясь, точки на четырех цветоделенных изображениях (для голубой, пурпурной, желтой и черной красок) формируют точечные структуры. Рассмотрения достойна только растровая розетка. Она — именно то, что делает цветную печать цветной. Розетка формируется четырьмя растрированными изображениями, помещенными друг на друга под определенными углами на оттиске, и создающими нужный цвет. Существуют два типа розеток: открытая (с незаполненным центром) и закрытая (с точкой в центре). Открытые розетки, более устойчивые к искажениям, вызываемым печатной машиной, дают лучшие результаты на большинстве изображений. Дополнительное пространство внутри открытой розетки допускает большие смещения точек (смещение в половину диаметра точки может привести к возникновению муара). Кроме того, открытый центр не требует строгого перехода краски (не совсем корректное утверждение автора. - Прим.ред.). Некорректное перекрытие точек и проблемы с чистотой краски больше характерны для закрытого типа растровых розеток, которые менее заметны и обеспечивают лучшую детализацию в тенях, но при этом могут ухудшить ее в светах. Точечные структуры могут создавать проблемы в процессе цветоделения. Если углы растра выставлены неточно, структуры, возникающие в результате взаимодействия двух и более растровых изображений на оттиске, могут вызвать появление муара, искажающего репродукцию.
AM- или ЧМ-растрирование?
Традиционное растрирование называется амплитудно-модулированным (AM). Амплитуда в данном случае означает площадь точки, и с помощью этого метода имитация полутонов оригинала в печати достигается благодаря его разбиению на растровые точки различного размера и площади. В процессе ЧМ-растрирования точки, наоборот, имеют одинаковую площадь, а переходы тонов достигаются с помощью вариаций частоты, или количества точек на единице площади и их размещения. В ЧМ-растрировании нет понятий углов и частоты растра. Точки размещаются случайным образом и не выстраиваются по направлениям (т. е. углам). Поэтому этот способ растрирования идеален (некорректное утверждение автора; имеются и недостатки, что привело к созданию смешанного 4M- и AM-растрирования. — Прим. ред.) для высококачественных многокрасочных работ. Некоторые типографии, использующие печать без увлажнения, применяют ЧМ-растрирование, так как безводная печать (плоская печать без увлажнения. — Прим. ред.) обеспечивает меньшее растискивание растровой точки. Таким образом, компенсируется любое растискивание, возникающее в процессе ЧМ-растрирования.
Стохастическое растрирование, называемое частотно-модулированным, или ЧМ-растрированием, позволяет благодаря особому подходу печатать высококачественные цветные изображения при меньшем разрешении. В отличие от АМ-растрирования, где для передачи тонов варьируется площадь точки, в ЧМ-растрировании изменяется только количество точек, чья площадь остается неизменной. Слово «стохастический» означает «изменяемый случайным образом»; т. к. при этом способе растрирования точки располагаются случайно, в отличие от традиционного способа их расположения рядами под определенными углами. Стохастическое и ЧМ-растрирование уже стали синонимами.
