Идеальная растровая розетка при триадной печати.

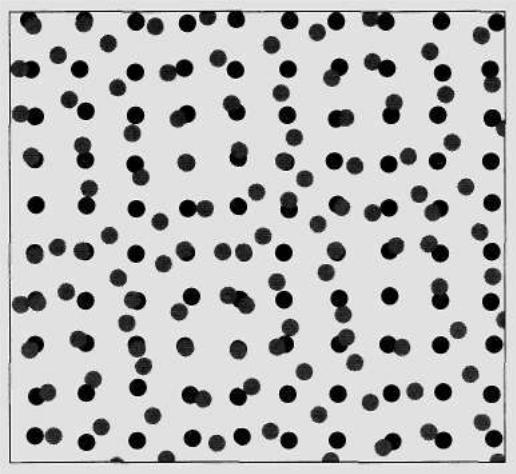

Неправильно выставленные углы растра приводят к возникновению муара.

Если один из углов растра отклонится на несколько градусов, появится муаровая структура, как на рисунке слева.

Муар может появиться, даже если углы растра выставлены верно, но этот эффект можно подавить, изменив лини-атуру каждой краски на несколько lpi или увеличив общую линиатуру всех четырех красок. Муар и борьба с ним стали основной побудительной силой при создании 4M-растра, к которому мы скоро перейдем.

Форма растровой точки

До пришествия цифровых методов растрирования растровая точка традиционно имела круглую форму. Не существовало простых методов изменения ее геометрии. Цифровые устройства позволяют получать точки различной формы, и на сегодняшний день наиболее распространена эллиптическая.

Круглые точки, несмотря на свое название, начинают больше напоминать квадратные, достигая плотности в 50%, а это может вызвать резкий тоновый скачок, т. к. углы точек начинают соприкасаться. Эллиптические точки так себя не ведут. Вообще, форма точки задается растровым процессором устройства, и причина менять ее находится редко.

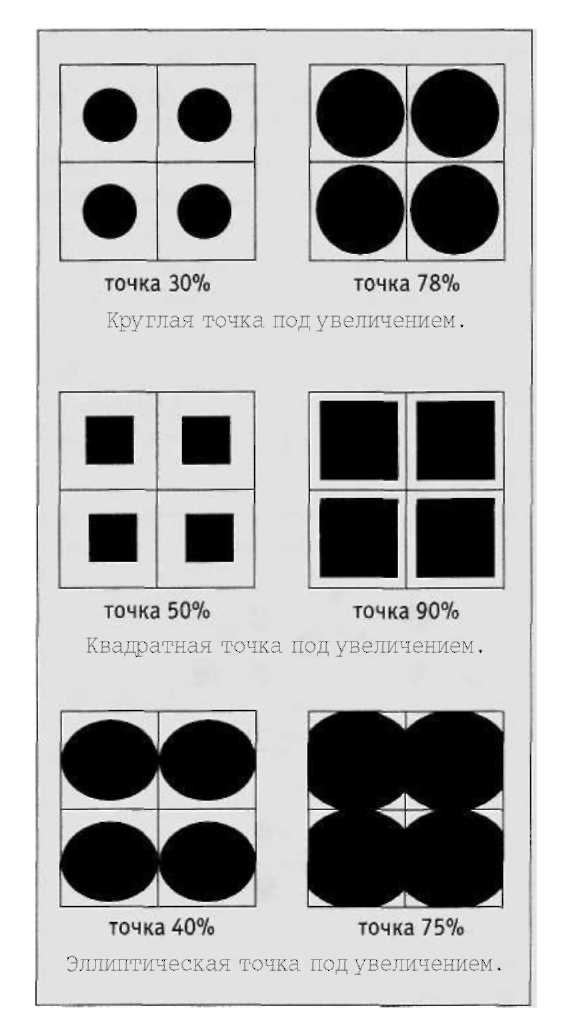

Примеры на рисунке слева под большим увеличением показывают три различные формы точки, экспонированной под углом 45 градусов. Вы можете видеть, как «круглые» точки становятся квадратными ближе к правому нижнему углу изображения.

Оттенки

Это участки, не залитые краской, не являются плашкой, а с неким процентным содержанием краски. Они часто используются для имитации серых тонов, если это черная краска, или светлых оттенков цвета — другими красками. Многие дизайнеры эффективно используют оттенки, работая с ограниченным числом красок. Оттенки очень эффективны при использовании специальных красок, например металликов. Гораздо дороже печатать четырьмя красками вместо двух, а очень много удачных работ напечатано вообще в одну краску.

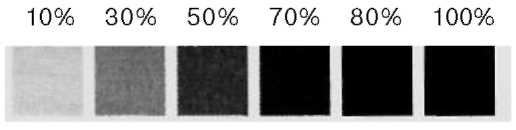

Вот несколько оттенков черной краски:

Другие методы имитации полутонов

Помимо традиционного растрирования, есть несколько способов получения псевдорастровой структуры, дающих удовлетворительные результаты. Как говорилось ранее, до сих пор находит применение метод гравирования для создания эффекта ксилогравюры. (Ксилография — 1) способ высокой печати, при котором печатная форма изготавливается путем ручной резьбы на деревянных досках; 2) листовое изоиздание, представляющее собой оттиск с изображения, выгравированного на деревянных досках. — Прим. ред.)

Линейный растр.

Плагины к Photoshop — например Andromeda Screens, могут генерировать множество пользовательских и художественных растров. Например, изображения могут быть обработаны с помощью линейного растра, что приводит к интересным эффектам (см. рисунок).

4M-растрирование

В отличие от традиционного растрирования, метод частотно-модулируемого растрирования (ЧМ-растрирование), часто (и довольно некорректно) называемый «стохастическим» растрированием, разбивает непрерывный тон на нерегулярно расположенные точки. «Стохастический» же по определению означает, что растр генерируется случайным образом, что на самом деле не так.

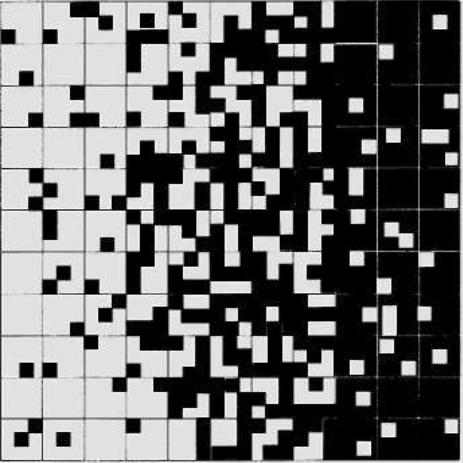

Имитация непрерывного тона возникает благодаря созданию большего или меньшего числа одинаковых по размеру точек внутри ячейки, напоминающей полутоновую ячейку в координатной сетке устройства. Все точки имеют одинаковый размер, поэтому именно их число (частота), а не площадь (амплитуда) определяет тональность изображения, растрируе-мого с помощью этого метода.

Метод 4M-растрирования используется почти повсеместно в струйной печати, так как этот вид печати, с его относительно ограниченным разрешением и соответствующим недостатком градаций серого, неспособен воспроизводить обычную растровую точку. ЧМ-точки обычно имеют размер от 14 до 40 мкм, в зависимости от вида печати и запечатываемого материала. Программы для ЧМ-растрирования обычно поставляются дополнительно к РИПам фотонаборов и СТР выводных устройств и стоят дополнительных денег.
