Растрирование

Полутона

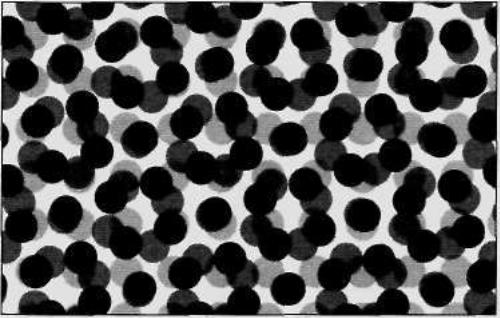

Для печати нам необходимы бумага (белый цвет) и краска (подразумевается черная). Поэтому напечатать штриховое изображение не составляет проблемы. Все белые зоны будут переданы цветом бумаги, а изображение будет напечатано черной краской. Но если нужно воспроизвести полутона, оттенки серого передаются с помощью серий точек различного размера, получаемых фотомеханическим способом. Точки различного размера создают иллюзию тонов различного оттенка серого или любого другого цвета. Скопления меньших по площади точек создают впечатление светло-серого, а более крупных — темно-серого оттенков.

Давайте сначала обратимся к оригиналу — безрастровой фотографии. Под мощным микроскопом (лупа не годится) вы увидите, что изображение на фотографии состоит из маленьких зерен галоида серебра. Чем больше зерен на участке, тем темнее изображение, чем меньше — тем оно светлее.

Растрирование появилось в XIX веке как средство передачи непрерывного тона и живописных иллюстраций с помощью печати. Обычно это двухуровневый, бинарный процесс. Примерами изображений с непрерывным тоном (безрастровых) являются фотографии, живопись акварелью и маслом, графические работы.

Печать бинарна, поскольку является процессом, использующим значения да/нет. Краска на данном участке изображения либо присутствует, либо отсутствует. Вообще, не существует средств для изменения визуальной интенсивности краски на конкретном небольшом участке. Печатная машина позволяет регулировать плотность краски (ink density), но только для всего печатного поля или, как на большинстве машин автотипных способов печати, на участках шириной 1—2 дюйма. (По определению: автотипия (автотипная печать) — технология воспроизведения полутоновых оригиналов путем преобразования полутонового изображения в растровое (в микроштриховое) при помощи полиграфических растров или специальных компьютерных программ. При воспроизведении цветных полутоновых оригиналов способами плоской, высокой, трафаретной и одного из видов глубокой (глубокая автотипия) печати используется автотипный синтез цвета. Автотипный синтез цвета — получение оттенков цвета на оттиске путем совмещения растровых или штриховых изображений отпечатанных красками разных цветов, например, триадными красками желтой, пурпурной, голубой и черной (CMYK). Изображения состоят из микроэлементов (растровых элементов, растровых точек) или штрихов, имеющих одинаковую толщину красочного слоя на оттиске. Микроэлементы могут иметь одинаковую площадь и разную частоту расположения (частотная, стохастическая растровая структура) или разную площадь и постоянную частоту (регулярная растровая структура), а также и разную площадь, и разную частоту (нерегулярные, корешковые, зернистые растровые структуры). При этом суммарное цветное полутоновое изображение формируется разноцветными растровыми элементами (точками или микроштрихами) При наложении растровых элементов изображения на оттиске в процессе печатания автотипный синтез цвета носит смешанный аддитивно-субтрактивный характер. — Прим. ред.)
