Спуск полос
Прежде чем начать, вам надо закончить. Вам следует спланировать весь заказ до начала работы. Прежде чем вы приступите к дизайну печатного издания, вам следует разработать спуск полос, основываясь на данных о:
• конечном обрезном формате издания;
• используемом способе скрепления блока;
• способах, используемых для двусторонней печати;
• формате печатного листа;
• способе фальцовки.
Плакат или лист, запечатанный с двух сторон, не нуждается в брошюровке после печати, но требует обрезку и иногда фальцовку.
Спуск полос — это расположение отдельных страниц или частей печатного листа таким образом, чтобы после фальцовки и обрезки полосы имели правильный порядок и ориентацию. Дизайн спуска полос отчасти зависит и от способа скрепления. К некоторым наиболее популярным способам скрепления относятся:
• фальцовка;
• шитье листов проволокой;
• подборка и обрезка;
• клеевое бесшвейное скрепление;
• шитье проволокой в накидку;
• вставка книжного блока в крышку.
Существуют и другие способы скрепления и брошюровки, но вы, скорее всего, будете иметь дело с перечисленными выше способами. Некоторые заказы не требуют брошюровки и представляют собой просто листы. Это альбомный спуск полос, спуск полос для печатания со своим оборотом, спуск для печатания двух сторон листа с одной формы, спуск полос в тетради, спуск многократных и сборных изображений.
Термины, которые следует знать:
Формат. Определяет размеры заказа (высота и ширина).
Количество полос. Сколько полос в данной печатной продукции? Должно ли это количество делиться на 4 или на 8, чтобы полосы могли быть распечатаны как тетради?
Формат бумаги. Определяет размеры бумаги и толщину листа.
Тип запечатываемого материала. Определяет классификацию бумаги (например, книжная, для обложек, документов, газетная и т. д.).
Стандартный формат. Каждый вид запечатываемого материала имеет свой стандартный формат. Стандартный формат используется для подсчета стандартной меры массы бумаги, называемой основной массой стопы. Например, стандартный формат бумаги для печати книг составляет 25 х 38 дюймов.
Основная масса. Вес 500 листов (одной стопы) стандартного формата. Для книжной бумаги диапазон может составлять от легкой бумаги для печати Библии массой 80# до 100# мелованной бумаги. Знак # обозначает фунты.
1, 2,... up (и выше). Обозначает количество повторяемых изображений, которые включены в один печатный лист. Например, если вы собираетесь печатать буклет «2 up», это значит, что на вашем печатном листе вы имеете два буклета.
Приводка и совмещение
Многие считают, что листы бумаги, купленные на бумажной фабрике, представляют собой совершенные квадраты, но обычно это не так. Печатники зависят от приводки, чтобы качественно воспроизводить изображения. Большинство машин плоской офсетной печати выравнивают листы по ведущей кромке и одной стороне. Для этого на печатных машинах используются боковые направляющие с механизмом, который тянет листы бумаги к боковым направляющим, обеспечивая одинаковое положение всех листов в машине. Данная практика очень важна для приводки и совмещения изображений.
Поле захватов
Захваты форгрейфера держат переднюю кромку листа при его прохождении через печатную машину. Это значит, на данном участке контроль и приводка самые лучшие. Чем дальше от захватов, тем меньше контроль, пока мы не доберемся до «хвоста» или «дикой» кромки, где точность наименьшая. Когда лист бумаги находится в самонакладе при входе в печатную машину, прежде чем захваты грейферного механизма возьмут лист, он на несколько секунд останавливается, и его передняя кромка выравнивается по захватам форгрейфера печатной машины. Ведущая кромка, или «головка», называется полем захватов. Печатники обычно отмечают это поле знаками X. Это наиболее точная линия выравнивания от «головы» к «хвосту». У кромки «хвоста», называемой «дикой», наименьшее выравнивание по линии от «головы» к «хвосту». Вы должны принимать в расчет поля захватов при планировании листов и изображений, которые будут размещены на большом листе бумаги, потому что здесь вы не сможете печатать.
Бумага выравнивается по передней ведущей кромке и одной стороне. Когда бумага поступает в машину, она сталкивается по боковой направляющей. Эта сторона бумаги маркируется короткой сплошной линией на иллюстрации. Обратите внимание, что край направляющей переходит с одной стороны печатной машины на другую при перевороте листа.
Типы спуска полос
Спуск полос с чужим оборотом
Это самый простой тип спуска полос. Он используется, когда лист и изображение близки максимальному формату печатной машины. В данном случае, спуск полос почти вынужденный, потому что нет иного выбора, кроме как поместить изображение на свободное пространство. Печатники сначала запечатывают одну сторону листа, потом должны перевернуть лист и заменить печатную форму. В конце они печатают обратную сторону листа. Итак, для каждой печатной секции требуется два комплекта печатных форм. При этом поле захватов остается тем же, когда листы перевернуты. Это очень важно, так как облегчает приводку.
Спуск полос для печатания со своим оборотом (Work-and-Turn)
Далее способ спуска полос более эффективен, чем с чужим оборотом, потому что экономит больше времени. Печатный лист делится на две половины, правую и левую. На одной половине листа, скажем, на правой, печатается лицо, на левой — оборот. Таким образом, получается, что лицо и оборот оказываются на одной стороне печатного оттиска. Когда одна половина листов отпечатана, печатник поворачивает листы и печатает оборот, не меняя печатную форму. При этом оборот листа оказывается на месте уже отпечатанного лица. То же самое и для обратной стороны (см. рисунок).
Данный спуск полос экономит время и материалы, поскольку нет необходимости в дополнительных печатных формах. Настройки печатной машины при перемене сторон листа минимальны. Поле захватов остается тем же самым, как и в случае альбомного спуска полос. Краски должны достаточно высохнуть, прежде чем можно будет печатать листы во второй раз.
Спуск полос для печатания с одной формы (Work-and -tumble)
Спуск полос для печатания с одной формы (work-and-tumble) — это разновидность спуска полос со своим оборотом. В данном случае печатный лист также разделяется на две половины, только не правую и левую, а переднюю и заднюю. Печатный лист, как и в предыдущем примере, переворачивается для печати лица и оборота на одной стороне.
|
|

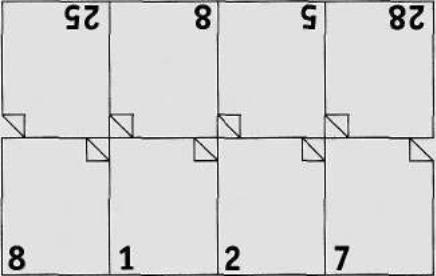

спуск тетради со своим оборотом (обе стороны листа печатаются с одной печатной формы) |

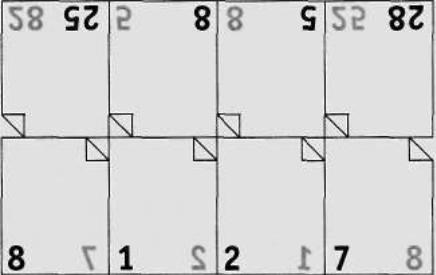

отпечатанный лист (оборотные полосы показаны голубыми цифрами) |
|
|

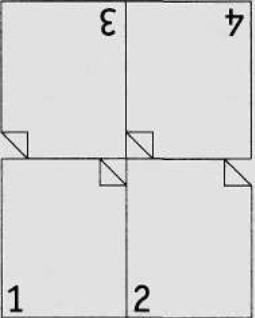

4-полосный спуск со своим оборотом |

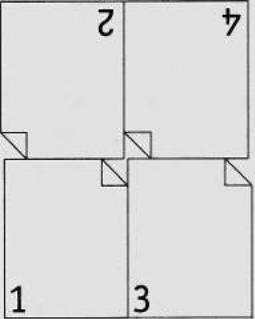

4-полосный спуск для печати с одной формы |
Затем листы переворачиваются от «головы» к «хвосту», чтобы печатать оборотную сторону с той же печатной формы. Боковая направляющая остается той же самой, но поле захватов меняется. Следовательно, очень важно, чтобы листы имели совершенную прямоугольную форму. Для этого необходимо произвести предварительную обрезку бумаги до печатания. Допуски для данного типа спуска полос должны быть больше, поскольку поле захватов меняется от «головы» к «хвосту», иначе говоря, должен быть одинаковый допуск для «головы» и «хвоста». Это справедливо и для листовых печатных машин с переворотом листа, которые запечатывают обе стороны листа за один листопрогон.
Спуск полос в тетради
При спуске полос в тетради четыре или более полосы размещаются на печатной форме таким образом, чтобы после печати, фальцовки и брошюровки полосы могли читаться в правильной последовательности. Способ убедиться в правильности спуска в тетради — это сфальцевать и пронумеровать макет тетрадей всех листов, необходимых для книги. Важно убедиться, что фальцаппарат будет производить фальцовку именно так, как вы ее делали в макете.
Спуск полос с многократными изображениями
В данном спуске полос два или более идентичных изображения печатаются одновременно. Это возможно только, когда лист имеет размер не более половины максимального формата печатного листа на данной машине. Данный спуск полос используется, как правило, при крупных тиражах, поскольку значительно сокращает время печати. Такой спуск распространен в печати этикеток и на упаковке.
Спуск полос со сборными изображениями
При данном спуске полос различные изображения, даже от различных заказчиков, располагаются на одном печатном листе. Естественно, все заказы должны иметь одинаковые спецификации на бумагу и одни и те же краски. Данный спуск полос может уменьшить количество отходов, сократить время приладки и печати тиража. Недостаток этого спуска полос состоит в том, что не всегда возможно быстро отпечатать тираж, поскольку приходится ждать разных заказов, чтобы заполнить печатный лист.
Виды спусков полос
Существует столько видов спуска, сколько способов фальцовки и резки бумаги на брошюры, книги и другие виды печатной продукции. Так как мы идем к цифровым технологиям вывода, секрет успеха работы будет на переплетно-брошюровочном участке. Вот несколько наиболее распространенных спусков:
• 2-полосный спуск (2-up layouts);
• 4-полосный спуск (4-up layouts);
• 8-полосный спуск (8-ир layouts).
Количество страниц, помещаемых вами в тетради, зависит от формата печатного листа, формата страницы и расстояний внутри и вокруг полосы.
2-полосный спуск
Спуск полос 2-ир (2-полосный) обозначает, что на каждой из сторон каждого оттиска находятся две полосы. Печатная форма, содержащая лицо оттиска, устанавливается на печатной машине, и бумага запечатывается. Печатная форма, содержащая оборот оттиска, устанавливается на печатную машину, и оттиски, которые уже высохли, снова подаются в машину незапечатанной стороной. При печати четырехкрасочных заказов на четырехкрасочной машине надо иметь печатные формы для каждой краски (четыре для каждой стороны тетради). Их нужно установить на машине и напечатать одну сторону листа, а затем и другую (после того, как первая сторона достаточно высохнет). Вам понадобятся дополнительные печатные формы для каждой дополнительной краски или корпоративного цвета заказчика, используемых в заказе. Вы можете также иметь 2-полосный спуск со своим оборотом. При этой раскладке две полосы с лица одинаковы, так же, как и две полосы с оборота листа. Например, сторона 1 имеет две полосы 1, а сторона 2 — две полосы 2. После печати полосы разрезаются, и вы имеете в два раза больше полос, чем печатных листов.
4-полосный спуск
Данный вид спуска, как правило, предназначен для заказов, предусматривающих шитье проволокой внакидку.
4-полосный спуск, шитье проволокой внакидку
Для того чтобы запечатать лист, вам понадобятся лицевые и оборотные оттиски для каждой краски (одна печатная форма на одну сторону для черно-белой печати, четыре печатные формы на одну сторону для печати триадными красками и дополнительные печатные формы для дополнительных красок). После печати каждой стороны каждой тетради и фальцовки, тетради подбираются и сшиваются.
4-полосная тетрадь, отпечатанная и разрезанная
Для других заказов вы можете создать 4-полосный спуск, который имеет одни и те же полосы на каждой стороне печатного листа — на лицевой стороне оттиска помещаются четыре полосы 1, на обороте — четыре полосы 2. Это позволяет вам печатать четыре экземпляра одновременно, так что тысяча печатных листов дает вам четыре тысячи экземпляров готовой печатной продукции. Вы можете сделать 4-полосный спуск для печатания со своим оборотом (work-and-turn) или для печатания с одной формы (work-and-tumble). Печатная машина формата 4-up называется машиной формата 26 дюймов, потому что печатный лист, как правило, имеет формат 19 х 26 дюймов, а область печати составляет более 17 х 22 дюйма для четырех полос формата 8,5 х 11 дюймов плюс края, обрезка, метки и т. д. Как и во всех случаях спуска полос, наилучший из спусков для каждого заказа должен учитывать способы печати, фальцовки и брошюровки.
8-полосный спуск
Если у вас печатные листы большего формата (или полосы меньше), вы можете разместить больше полос на каждой стороне листа:
• 8 полос для печатания со своим оборотом (work-and-turn);
• 8 полос для печатания с одной формы (work-and-tumble);
• 8 полос для шитья проволокой внакидку (saddle-stitch);
• 8 полос для подборки и резки.

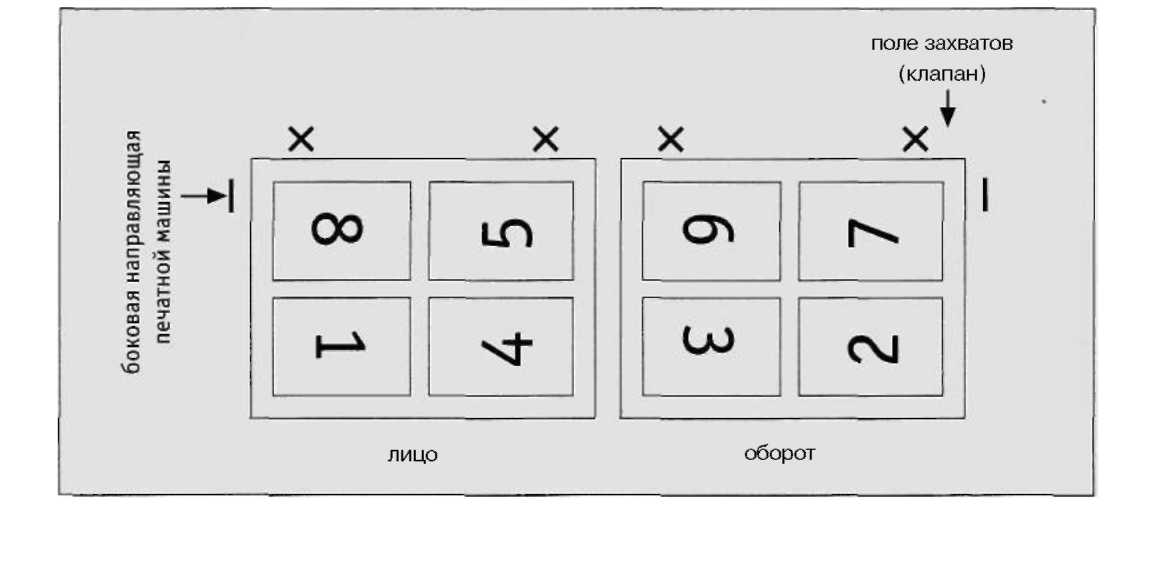

8-полосный спуск для печатания со своим оборотом
Спуск для печатания со своим оборотом дает два набора, каждый из четырех отдельных полос, на каждом печатном листе. После того как первая сторона печатного листа запечатана, эта же печатная форма (или четыре формы для триадной печати плюс дополнительные формы для дополнительных красок) остается на машине, и запечатанные листы-оттиски переворачиваются (после высыхания) и снова подаются в печатную машину.
8-полосный спуск для печатания с одной формы
Спуск для печатания с одной формы такой же, как и спуск полос со своим оборотом, за исключением того, что листы переворачиваются так, что верх становится низом, а не меняются их стороны после печатания первой стороны.
8-полосный спуск для шитья проволокой внакидку
Если заказ для шитья проволокой внакидку содержит шестнадцать полос, вы можете использовать альбомный спуск полос. Однако, если заказ включает большее число полос, вам следует использовать спуск, при котором первая и последняя полоса следуют друг за другом, вторая и вторая с конца полосы следуют друг за другом, и так далее, так что после фальцовки разрез проходит вдоль всех, кроме центрального фальца, и после подборки полосы встают в правильном порядке.
8-полосный спуск для подборки и резки
Если заказ проходит подборку и резку до брошюровки (например, для скрепления корешка спиралью), каждый 8-полосный печатный лист (всего 16 полос, по 8 на каждой стороне) содержит тетрадь из 16 полос. Когда этот печатный лист фальцуется, а страницы обрезаются, вы получаете первые 16 полос заказа. Следующая тетрадь включает полосы с 17 по 32, то есть вторые 16 полос заказа.

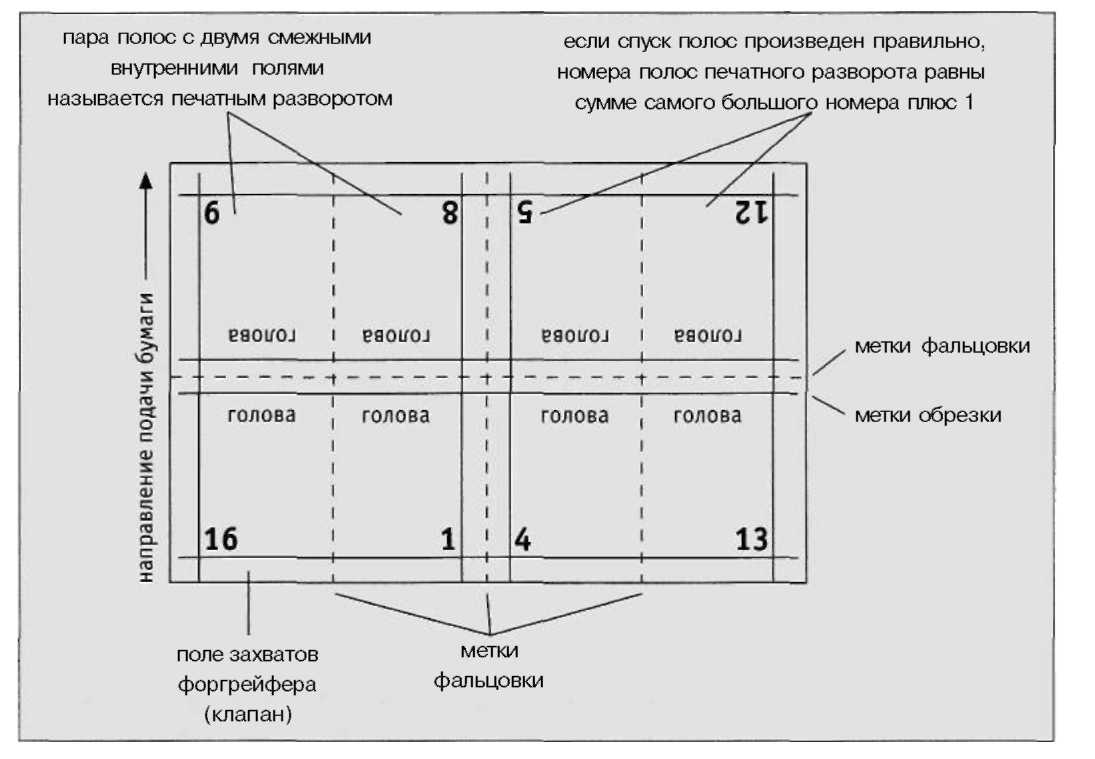

Метки спуска полос
Печатный лист должен вмещать более, нежели полосы, которые должны быть отпечатаны. Если печатный лист проходит фальцовку, за пределами области печати должны появиться метки для фальцовки, чтобы по ним можно было настраивать фальцмашину. Заказы для печати триадными красками требуют наличия приводочных меток для красок и контрольных цветных шкал, которые помогают оператору печатной машины оценивать работу, когда заказ находится в машине. Печатный лист должен содержать следующие метки, кроме полос, предназначенных для печати:
• информацию о заказе;
• шкалы цвета и оптической плотности;
• метки для обрезки, центральные метки и метки для фальцовки;
• приводочные метки.
Не все метки обязательно должны присутствовать на печатном листе. Заказы на черно-белую печать не нуждаются в приводочных метках. Печатный лист может иметь и другие информационные метки для специальных заказов.
Фальцовка
Спуск полос для фальцовки
Большая часть запечатанных материалов попадает в цех отделки в виде листов. Фальцаппараты превращают эти листы в тетради, сфальцованные буклеты и т. д. Существует немало способов фальцовки бумаги, как и различных видов и форматов бумажных листов. Работники переплетно-брошюровочного цеха должны иметь документальные указания на размещение полос на листе так, чтобы после фальцовки они следовали в логической последовательности. Эти указания известны как макет фальцовки и представляют собой не что иное, как инструкции для спуска полос. Большинство переплетчиков имеют распечатанные инструкции и основную раскладку полос. Дизайнеры и планировщики должны запросить у работников брошюровочного цеха макет спуска полос и инструкции как можно раньше, чтобы избежать ошибок и переделки позднее.
Масса бумаги — другой фактор, помимо формата листа и оборудования, который определяет, сколько полос может содержаться в тетради. Обычно количество полос в тетради составляет 8, 16, 32 или 64.
