3 Расчет загрязнения атмосферы выбросами

ЛИНЕЙНОГО ИСТОЧНИКА

3.1 При расчете рассеивания выбросов от линейного источника длиной L (рисунок 3.1) наибольшая концентрация вредной примеси достигается в случае ветра вдоль источника на расстоянии от проекции его центра на земную поверхность. При рассмотрении аэрационного фонаря как линейного источника значения (мг/м³) и расстояния (м) определяются по формулам:

; (3.1)

. (3.2)

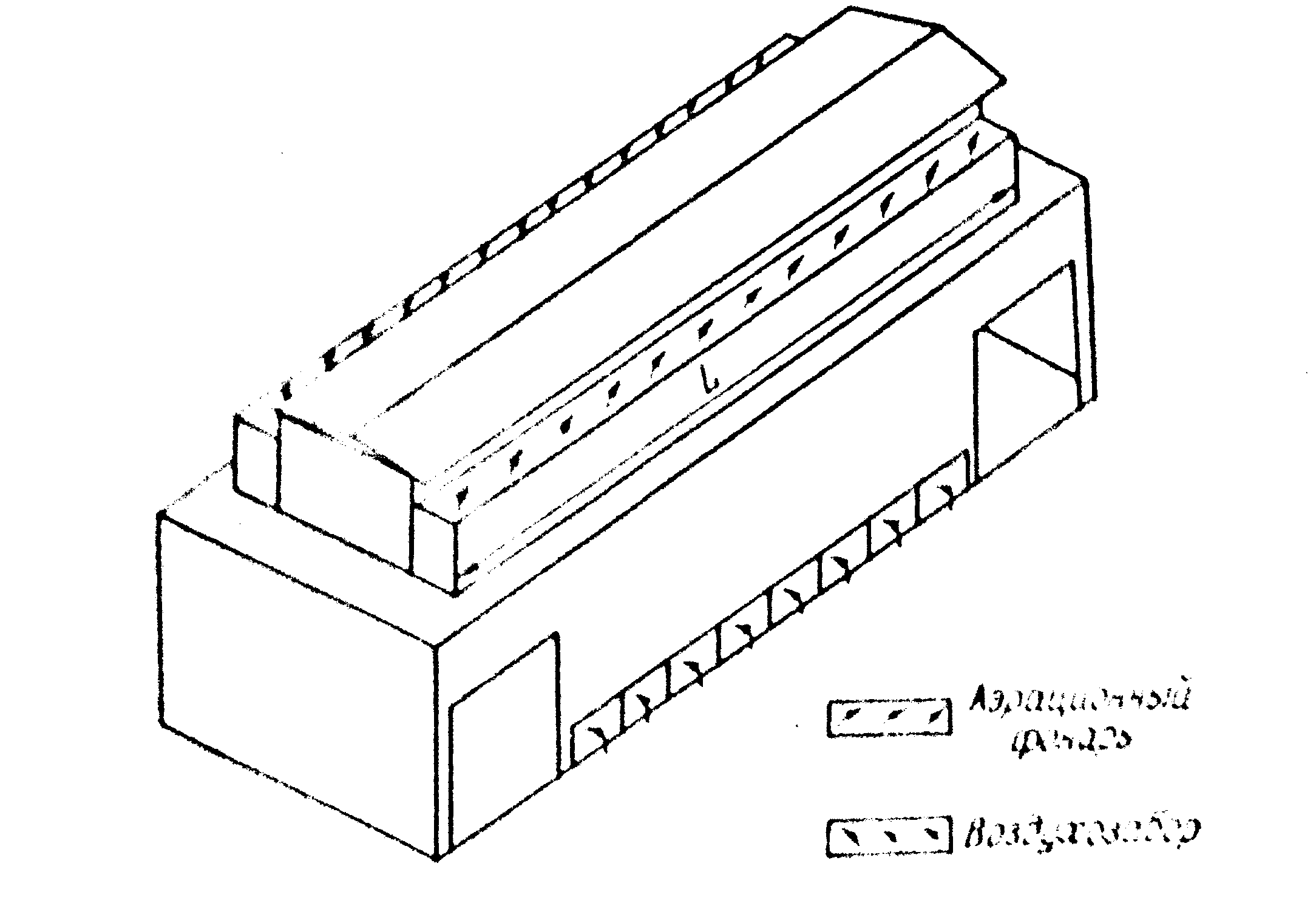

Рисунок 3.1 – Аэрационный фонарь

Здесь значения и , а также соответствующее им значение принимаются равными максимальной концентрации , расстоянию и опасной скорости для одиночного источника той же мощности M с круглым устьем диаметром и расходом выбрасываемой газовоздушной смеси . При этом эффективный диаметр устья фонаря (м) определяется по формуле

, (3.3)

где – расход выбрасываемой из фонаря в единицу времени газовоздушной смеси, м³/с,

– средняя скорость выхода из фонаря газовоздушной смеси, м/с,

Величина определяется по найденному значению D_э и формуле (2.40).

За высоту источника выброса (м) принимается высота над уровнем земли верхней кромки ветроотбойных щитов фонаря или верхней кромки фонаря при отсутствии ветроотбойных щитов. Средняя скорость выхода в атмосферу газовоздушной смеси из аэрационного фонаря (м/с) определяется экспериментальным путем или по расчёту аэрации. Масса выбрасываемого в атмосферу в единицу времени вредного вещества (г/с) принимается равной суммарному выбросу из всего фонаря. Величина (°С) принимается такой же, как для одиночного источника выброса.

Безразмерные коэффициенты S₃ и S₄ в (3.1) и (3.2) определяются в зависимости от отношения по формулам

; (3.4)

. (3.5)

Опасная скорость ветра определяется по формуле

. (3.6)

3.3 При произвольном направлении ветра по отношению к линейному источнику типа аэрационного фонаря этот источник условно представляется в виде группы N одинаковых равноудаленных точечных источников. Для каждого из этих одиночных источников значения максимальной концентрации вредной примеси и соответствующих ей расстояния и опасной скорости определяются как

, (3.7)

, . (3.8)

Расчеты концентраций по формулам данного раздела производятся для расстояний от производственного корпуса, больших . Для расстояний, меньших , необходимо учитывать влияние здания, на котором расположен фонарь.

3.4 Число одинаковых равноудаленных одиночных источников , на которое делится аэрационный фонарь при расчетах, определяется (с округлением до ближайшего целого числа) по формуле

, (3.9)

где – наименьшее расстояние от аэрационного фонаря до расчетной точки на местности, м,

– расчетная скорость ветра.

С увеличением протяженности аэрационного фонаря N увеличивается, но, как правило, достаточно принимать не более 10.

При расчетах загрязнения атмосферы для скорости ветра , не равной , для каждого из одиночных источников значение максимальной концентрации вредных веществ определяется по формуле, мг/м³

, (3.10)

а соответствующее расстояние (м) по формуле

. (3.11) где и – безразмерные коэффициенты, определяемые в соответствии с п. 2.10 и 2.11 по значению отношения .

3.5 Расчеты приземных концентраций от линейного источника, аппроксимирующего совокупность одиночных источников выброса с близкими значениями высот, выполняются по тем же формулам, что для аэрационного фонаря, но при расчёте вспомогательных величин , и вместо и , используются средние значения D и V₁, характерные для одиночных источников.

3.6 При ветре, перпендикулярном линейному источнику, или при произвольном направлении ветра вычисления основываются на замене линейного источника совокупностью одинаковых равноудаленных условных точечных источников.

При ветре вдоль линейного источника значения максимальной концентрации , расстояния и опасной скорости ветра определяются по формулам (3.1), (3.2) и (3.6), с использованием формул (3.4), (3.5).

Если расчетной точке соответствует определенное по формуле (3.9) значение , то линейный источник представляется в виде суммы нескольких меньших по размеру линейных источников таким образом, чтобы выделить участки линейного источника, для которых . Оставшиеся линейные источники делятся на равноудаленные точечные источники так, чтобы расстояние между ними не превышало .

3.7 Мощность выброса , соответствующая заданному значению максимальной концентрации , для случая выбросов от одиночного аэрационного фонаря определяется по формуле

, (3.12)

где как соответствующая мощность выброса из одиночного источника находится по формуле (2.41) или (2.42) при и определяемыми по (2.40), (3.3).
