Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу плоского платформенного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
а,б
В комбинированном контактно-платформенном стыке вертикальная нагрузка передается через две опорные площадки: контактную (в месте непосредственного опирания стеновой панели через растворный шов) и платформенную (через опорные участки плит перекрытий). Контактно-платформенный стык рекомендуется преимущественно применять при одностороннем опирании плит перекрытий на стены (рис.10). Толщины растворных швов рекомендуется назначат аналогично швам в платформенном стыке.
Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу профилированного платформенного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
В платформенном стыке усилие передаётся через торец панели перекрытия, опирающейся на стену.
1
-панель
наружной стены
2-панель перекрытия
4-цементный раствор
Горизонтальный стык проектируют профилированным платформенным главным образом в трёхслойных стенах с гибкими связями.
Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу плоского комбинированного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
В комбинированном стыке усилие передаётся через панель стены и торец перекрытия.
1
-панель
наружной стены
Плоский комбинированный стык с опиранием перекрытия по всей длине стыка и передачей вертикальной нагрузки как с панели на панель (во внешней зоне стыка), так и через перекрытие (во внутренней зоне) применяют для лёгкобетонных однослойных панелей толщиной более 350 мм, для панелей любой толщины из ячеистых бетонов и для двухслойных панелей.
Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу профилированного комбинированного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
1
-панель
наружной стены
2-панель перекрытия
4-цементный раствор
Профилированный комбинированный стык с гребнем применяется в однослойных легкобетонных стенах толщиной 350 мм и менее, а также в двухслойных и трёхслойных стенах с жёсткими связями между слоями. При этом вертикальную нагрузку передают через гребень и через перекрытие.
5. Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу плоского контактного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
В
контактном стыке усилие передаётся
через слои раствора непосредственно с
панели на панель.
1-панель наружной стены
2-панель перекрытия
3-опорный «палец» панели перекрытия
4-цементный раствор
Контактный горизонтальный стык с опиранием перекрытий на панели стены «пальцами» (специальными опорными выступами панелей перекрытия) обладает максимальной несущей способностью. Его применяют для наиболее нагруженных стен различной конструкции.
Зарисуйте горизонтальный стык в панельном здании для наружных стен по принципу профилированного монолитного. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия на наружные панели и область применения данного вида стыка.
В монолитном стыке усилие передаётся через бетон замоноличивания стыков.
1
-панель
наружной стены
2-панель перекрытия
3-опорный «палец» панели перекрытия
5-бетон замоноличивания
Монолитный стык в СССР применяли преимущественно в сейсмостойком строительстве, в зарубежной практике - как в сейсмических, так и в обычных условиях строительства.
Зарисуйте горизонтальный профилированный стык в панельном здании для наружных ненесущих стен. Подпишите элементы стыка. Опишите опирание сборных плит перекрытия и область применения данного вида стыка.
1
-панель
наружной стены
2-панель перекрытия
4-цементный раствор
6-упругая прокладка
7-панель внутренней стены
В горизонтальных стыках ненесущих бетонных наружных стен предусматривается поэтажная передача нагрузки от их массы на кромки панелей перекрытия или на опорные площадки в торцах панелей внутренних стен. Возможность передачи вертикальной нагрузки от перекрытия на нижележащую панель стены исключается упругим заполнением зазора под перекрытием.

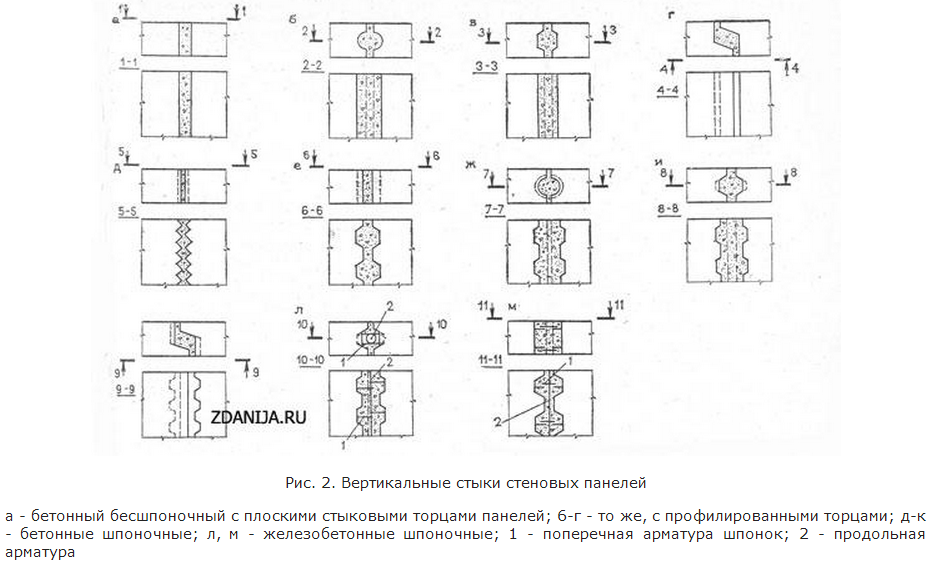

Перечислите основные типы вертикальных стыков панельных зданий, определите их жесткость. По каждому типу зарисуйте один вариант стыка в двух проекциях (план, главный вид). Зарисуйте в плане стык «ласточкин хвост». К какому типу вертикального стыка он относится?

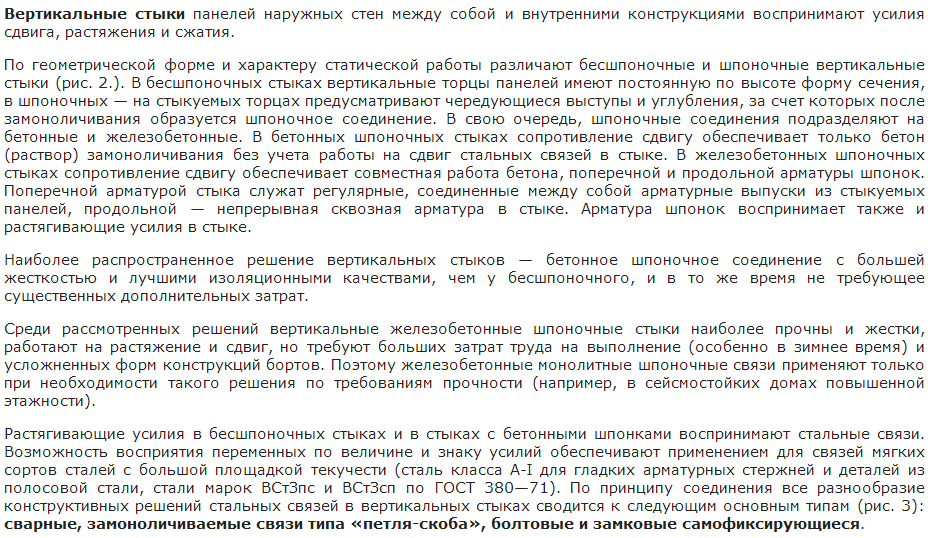

относится к профилированному безметальному вертикальному типу стыка

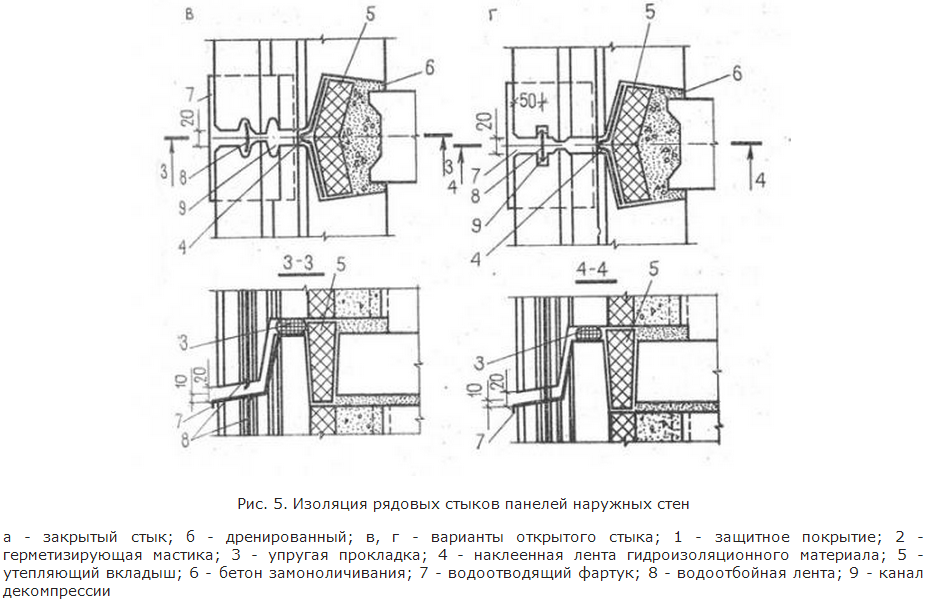

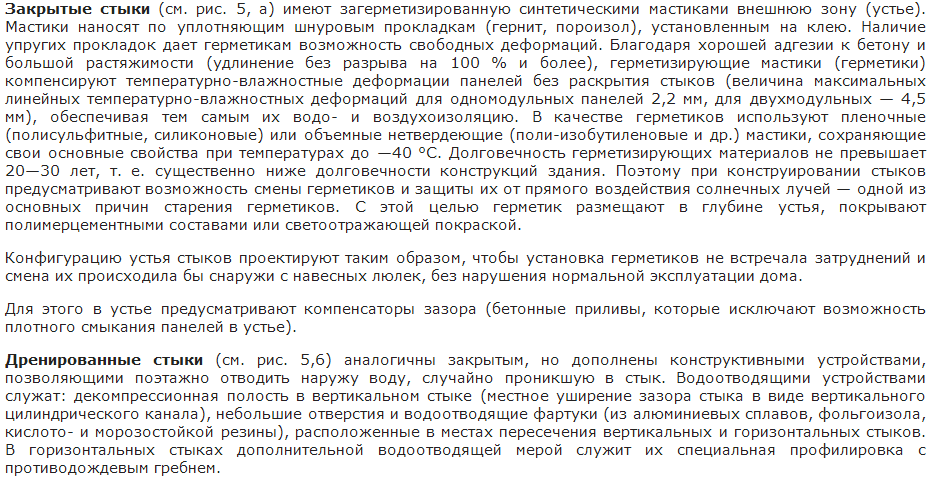

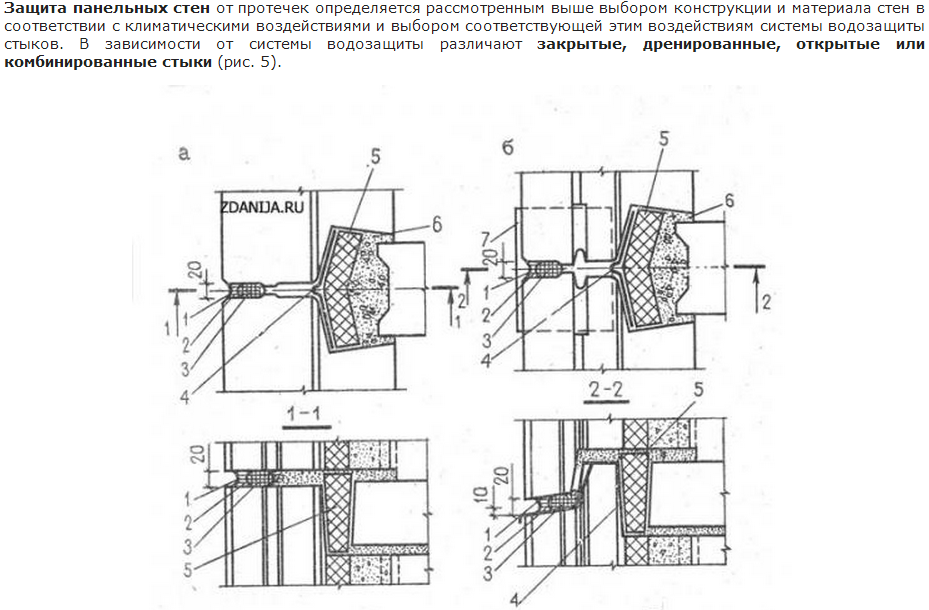

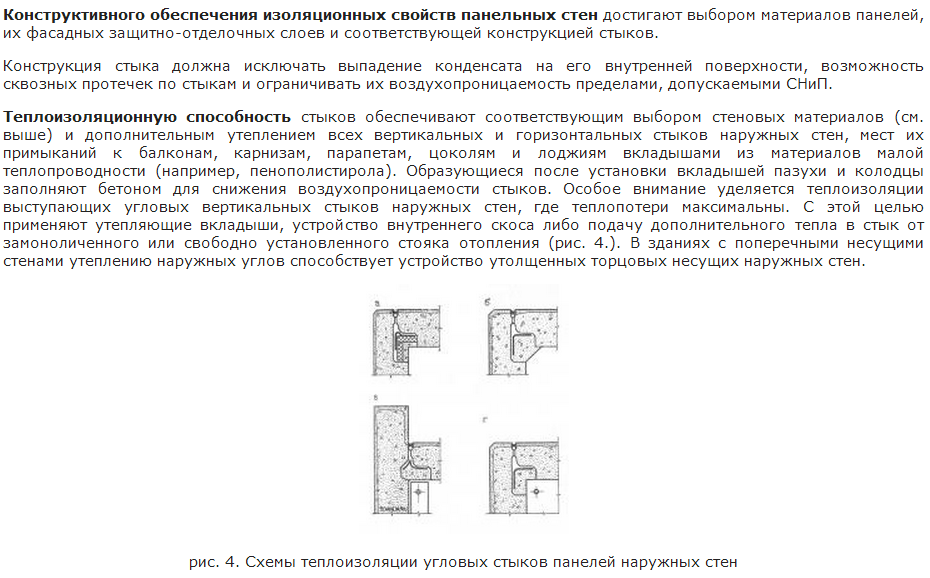

По каким параметрам проводится выбор типа стыка по изоляции в панельных зданиях? Опишите область применения закрытого типа стыка, отличия конструктивного решения дренированного и открытого стыка.

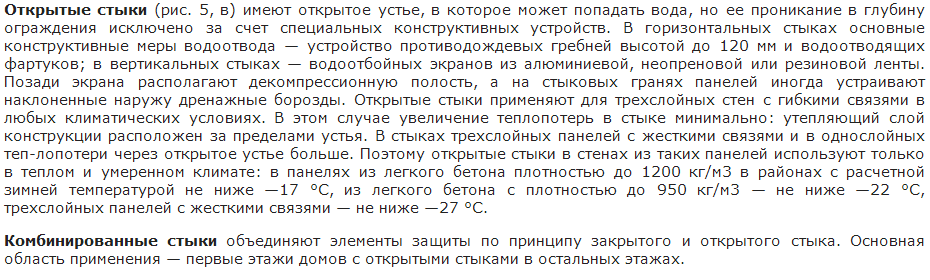

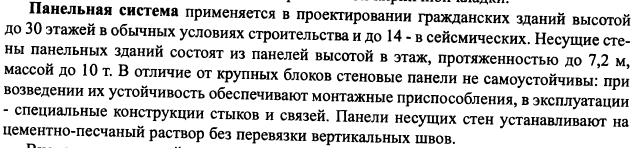

Каким образом обеспечивается устойчивость панельного жилого здания?
Для обеспечения устойчивости несущих стен производится обеспечение вертикальности панелей на высоте здания с заделкой стыков и крепление закладных и накладных панелей.
Для обеспечения устойчивости навесных стен производится установка каркаса по вертикальному и горизонтальному напрвлениям, заделка стыков, крепление к закладным деталей каркаса и опирание на несущий фундаментный элемент (балка).
Конструктивная система здания должна обеспечивать его прочность и устойчивость в случае локального разрушения несущих конструкций, как минимум на время, необходимое для эвакуации людей. Перемещение конструкций и раскрытие в них трещин в рассматриваемой чрезвычайной ситуации не ограничивается.
1.2. При проектировании защиты панельных зданий от прогрессирующего обрушения следует выделять два типа неповрежденных конструктивных элементов. В элементах первого типа воздействия локальных разрушений не вызывают качественного изменения напряженного состояния, а приводят лишь к увеличению напряжений и усилий (неповрежденные стеновые диафрагмы и плиты перекрытий, не расположенные над локальным разрушением). В элементах второго типа (к ним относятся конструкции, потерявшие первоначальные опоры - стеновые панели и плиты перекрытий, расположенные над локальным разрушением) в рассматриваемом состоянии здания качественно меняется напряженное состояние.
В связи с тем, что элементы первого типа при нормальных эксплуатационных воздействиях подвергаются нагрузкам в два - три раза ниже разрушающих, основной задачей проектирования является обеспечение прочности и устойчивости стеновых панелей и плит перекрытий, потерявших опору в результате локального разрушения стен. Обеспечение устойчивости этих конструкций, которая зависит как от прочности самих зависших элементов, так и от прочности их связей между собой и с неповрежденными стенами, - основная задача защиты зданий от прогрессирующего обрушения.
1.3. Устойчивость здания против прогрессирующего обрушения следует обеспечивать наиболее экономичными средствами, не требующими повышения материалоемкости сборных элементов:
- рациональным конструктивно-планировочным решением здания с учетом возможности возникновения рассматриваемой аварийной ситуации; в частности, не рекомендуется применять внутренние отдельно стоящие стеновые пилоны, связанные с остальными вертикальными конструкциями только перекрытиями; применение отдельно стоящих наружных (торцевых) стен не допускается;
- конструктивными мерами, способствующими развитию в сборных элементах и их соединениях пластических деформаций при предельных нагрузках;
- рациональным решением системы конструктивных связей, отдельных узлов и элементов соединений и стыков панелей.

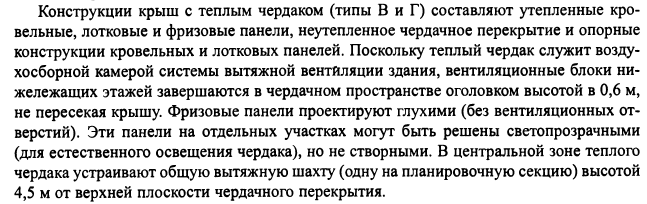

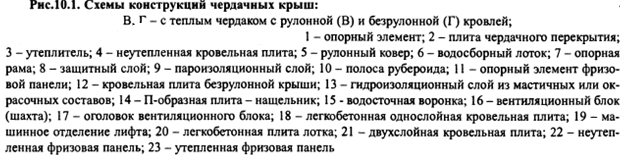

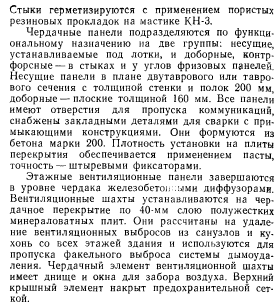

Зарисуйте конструктивный разрез железобетонного теплого чердака жилого здания. Опишите, какие элементы чердака утепляются, как решается организация поквартирных вентиляционных блоков и организация вентиляции данного типа чердака.

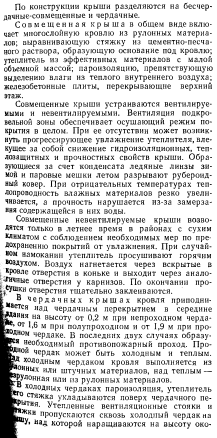

Зарисуйте конструктивный разрез железобетонного холодного чердака жилого здания. Опишите, какие элементы чердака утепляются, как решается организация поквартирных вентиляционных блоков и организация вентиляции данного типа чердака.

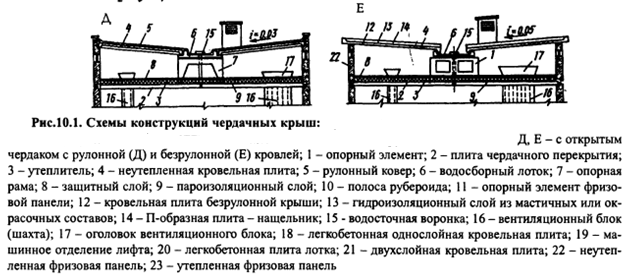

Зарисуйте конструктивный разрез железобетонного открытого чердака жилого здания. Опишите, какие элементы чердака утепляются, как решается организация поквартирных вентиляционных блоков и организация вентиляции данного типа чердака.

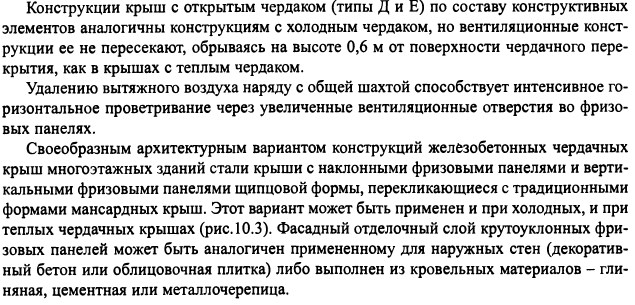

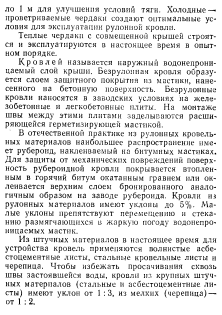

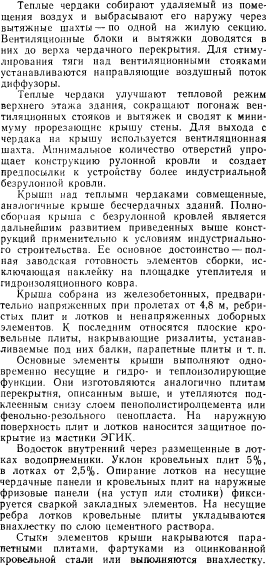

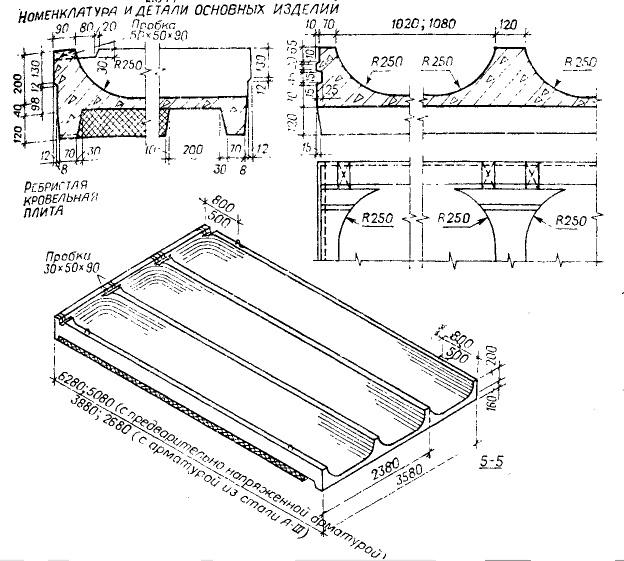

Каков основной принцип организации беспокровной крыши с железобетонным чердаком? Как в данном случае решается проблема гидрозащиты покрытия здания?

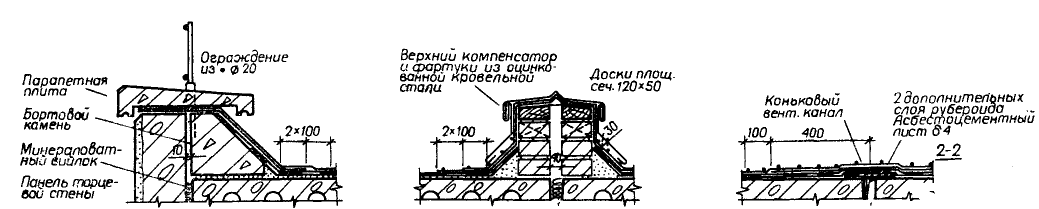

Зарисуйте и опишите конструктивные элементы совмещенной крыши построечного изготовления. Недостатки данного типа крыши. Варианты решения более рациональных совмещенных крыш.

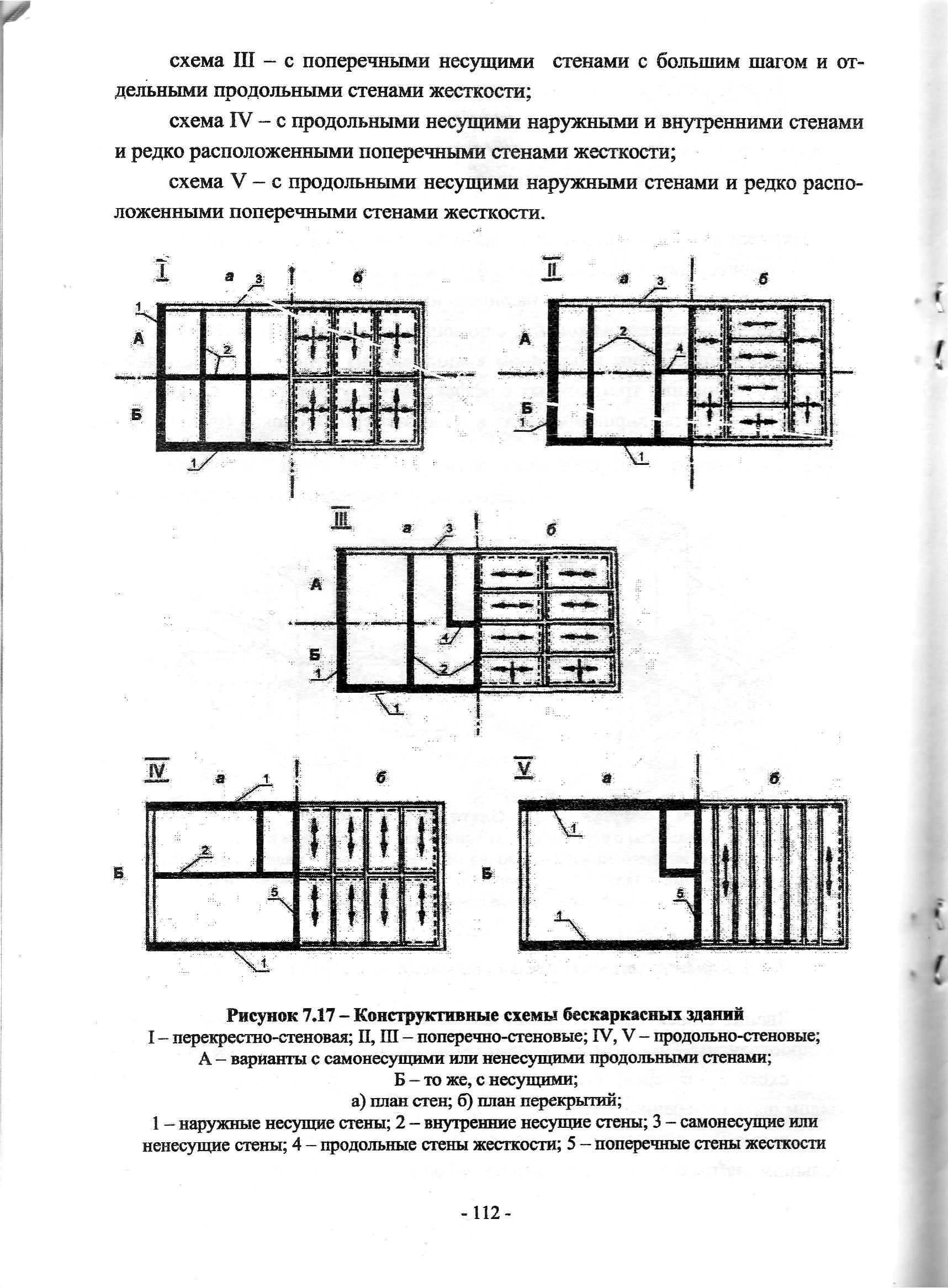

Назовите варианты конструктивных схем стеновой конструктивной системы. Для какой конструктивной схемы стеновой системы можно рекомендовать сборные элементы перекрытий с опиранием по трем сторонам и по четырем сторонам. Каково конструктивное решение таких сборных элементов.

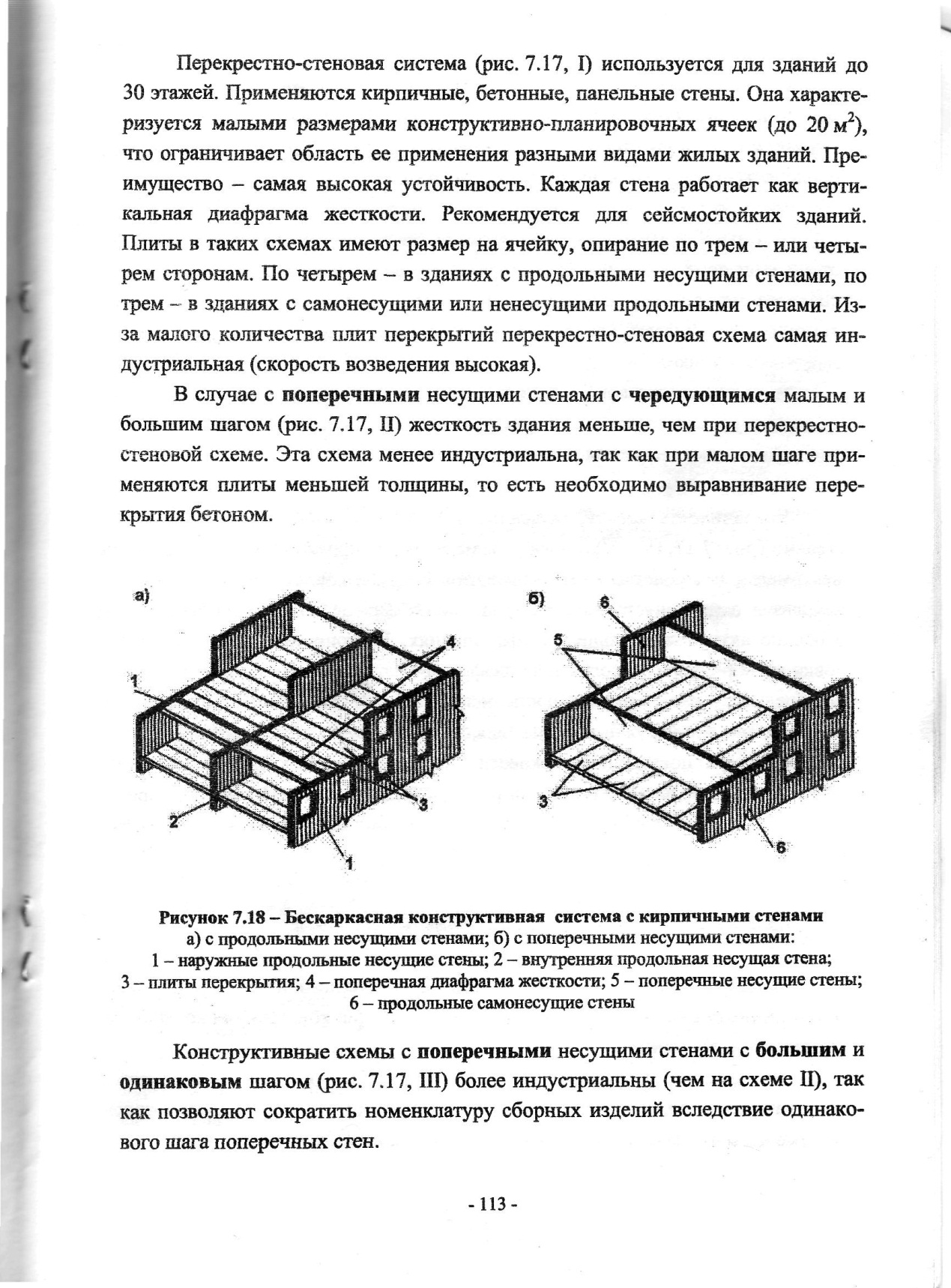

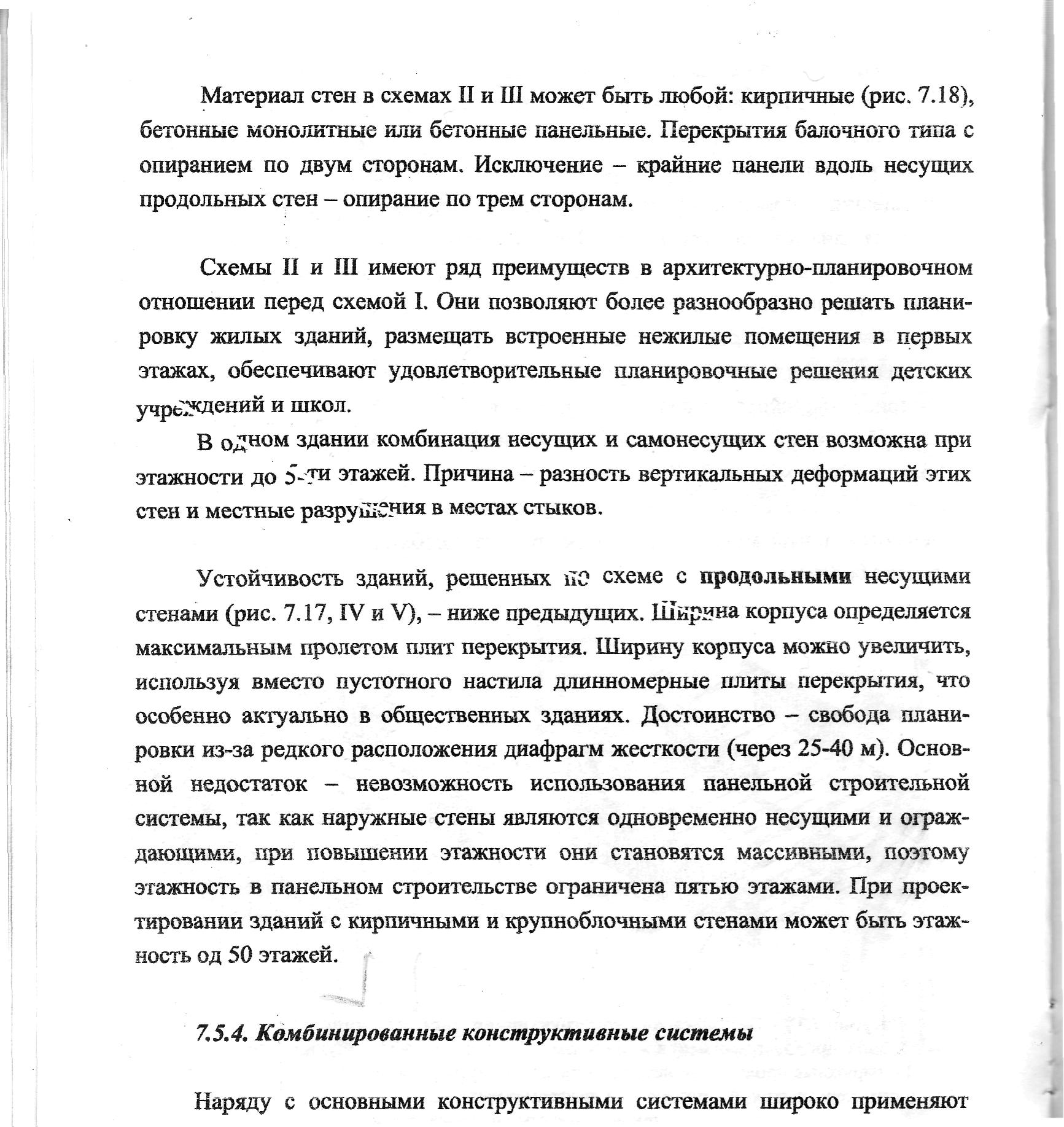

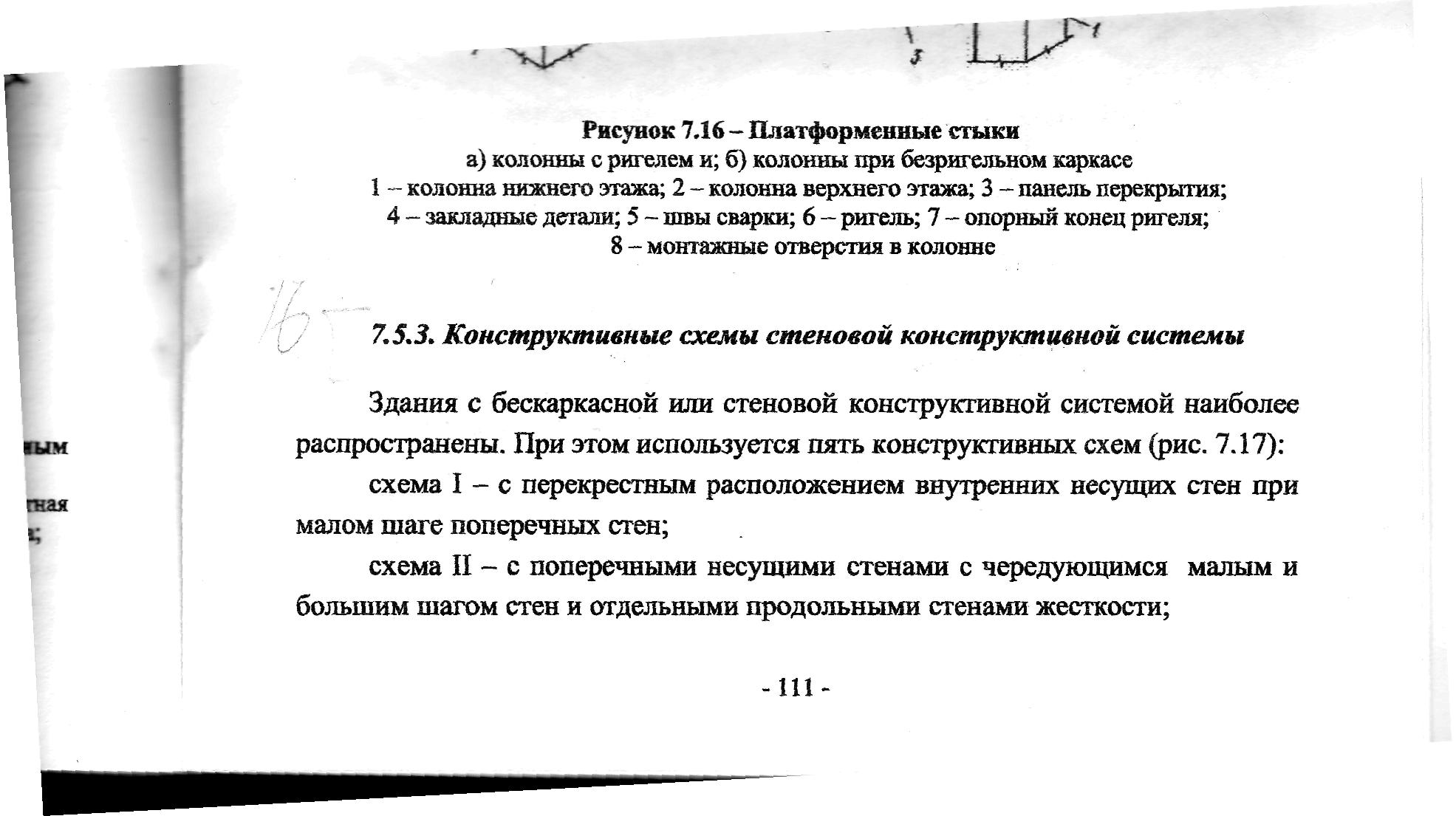

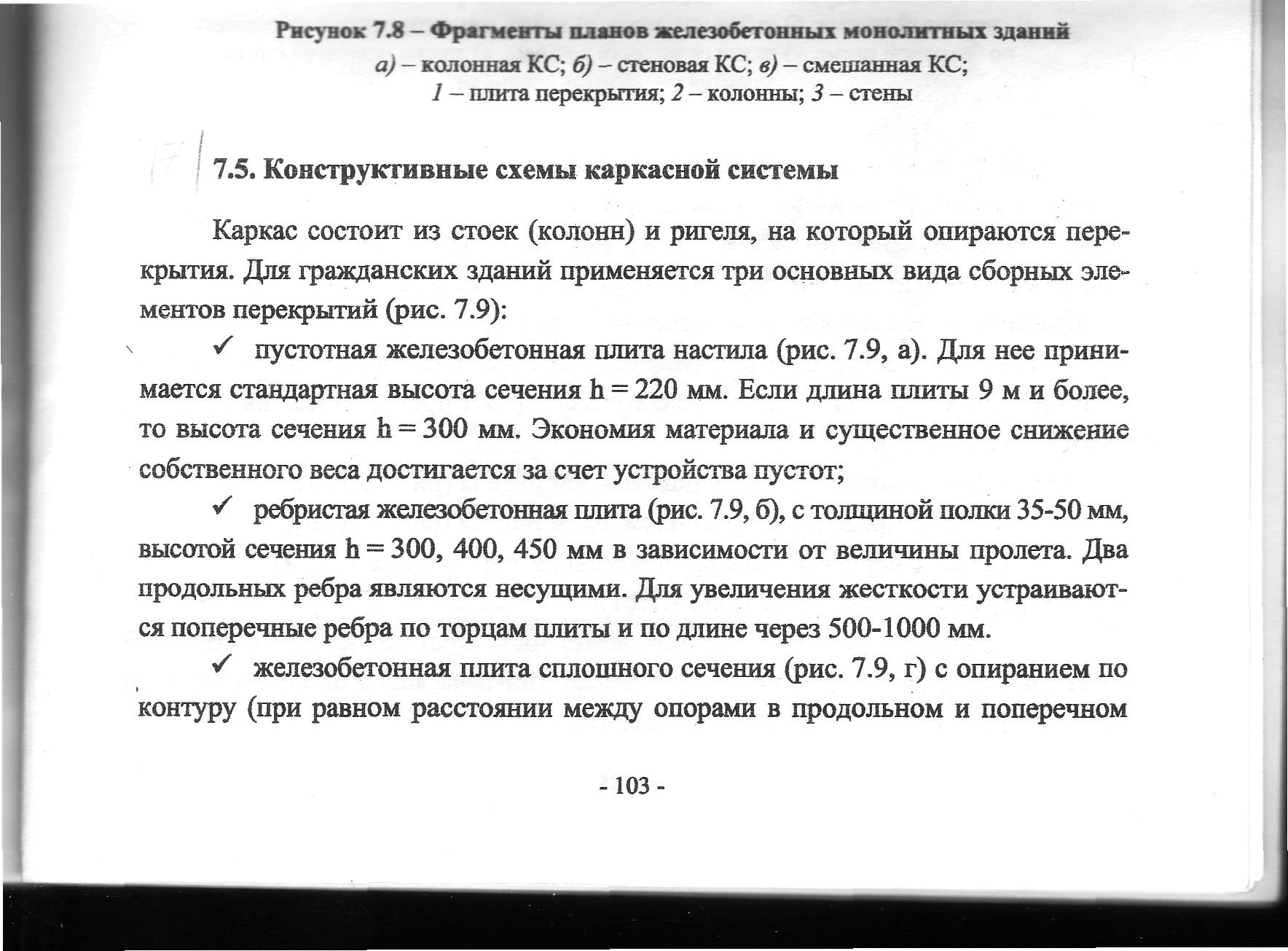

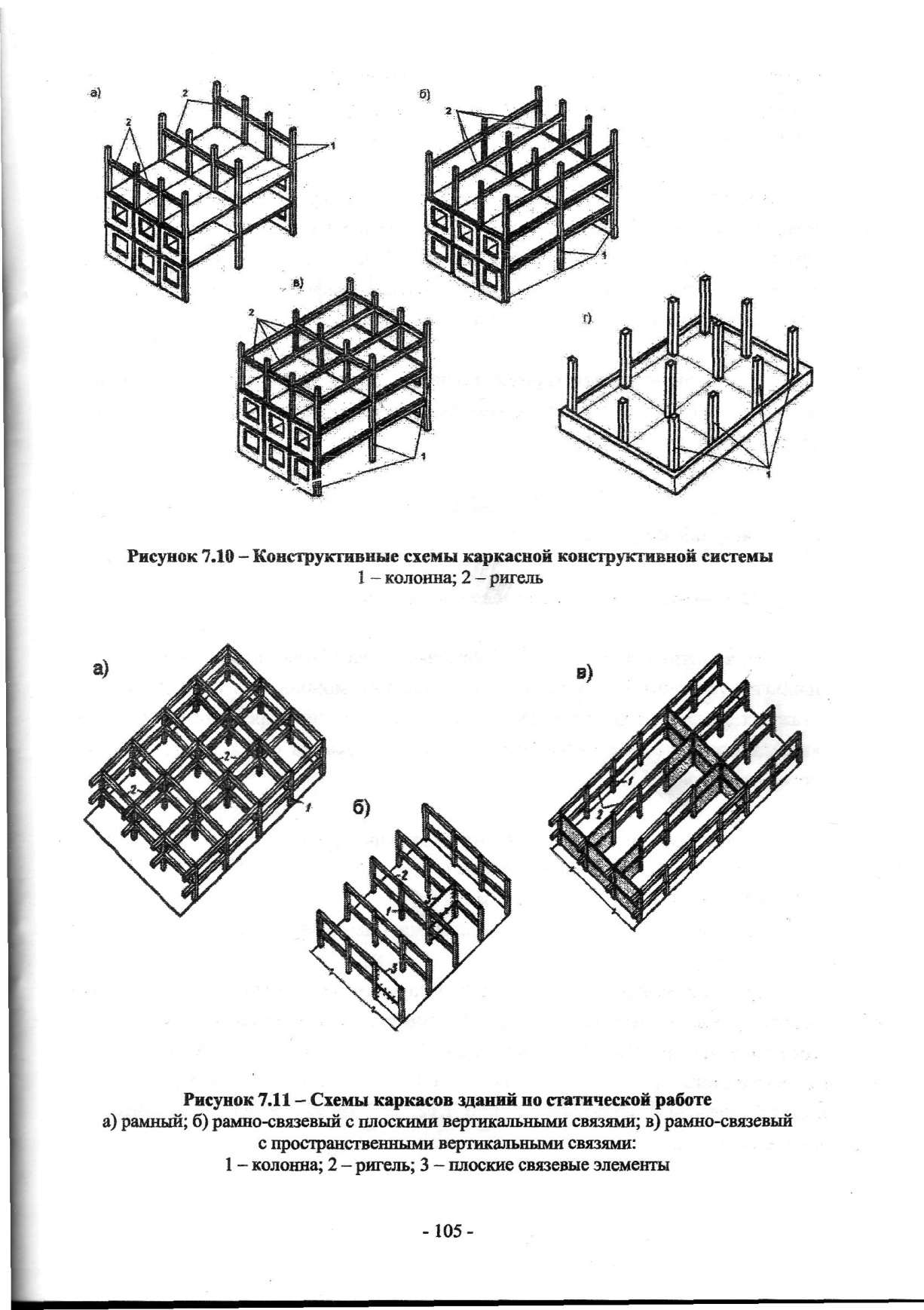

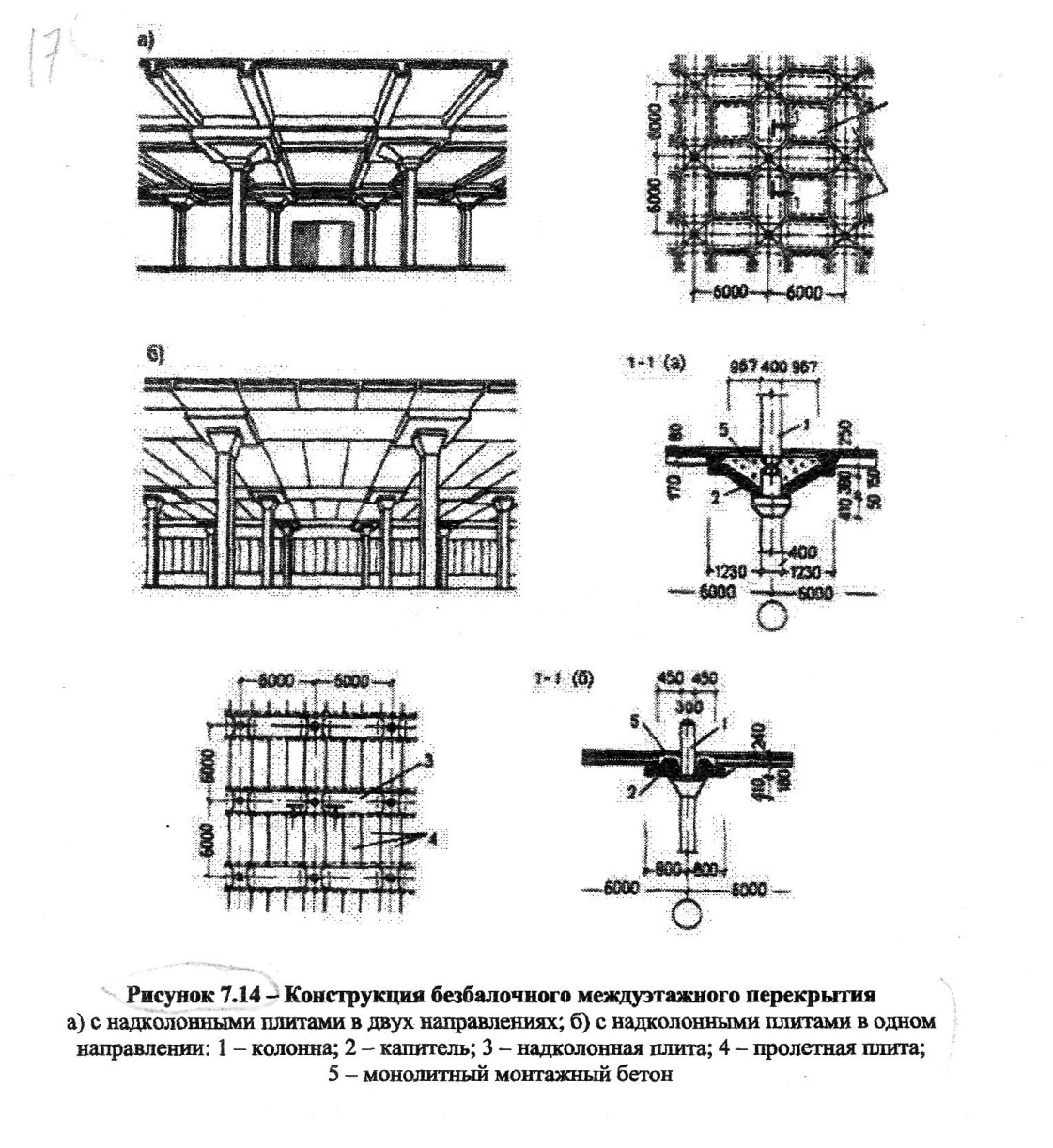

17. Назовите варианты конструктивных схем каркасной конструктивной системы. Покажите схематично (в плане) организацию сборного перекрытия для безригельного каркаса многоэтажного здания, подпишите конструктивные элементы.

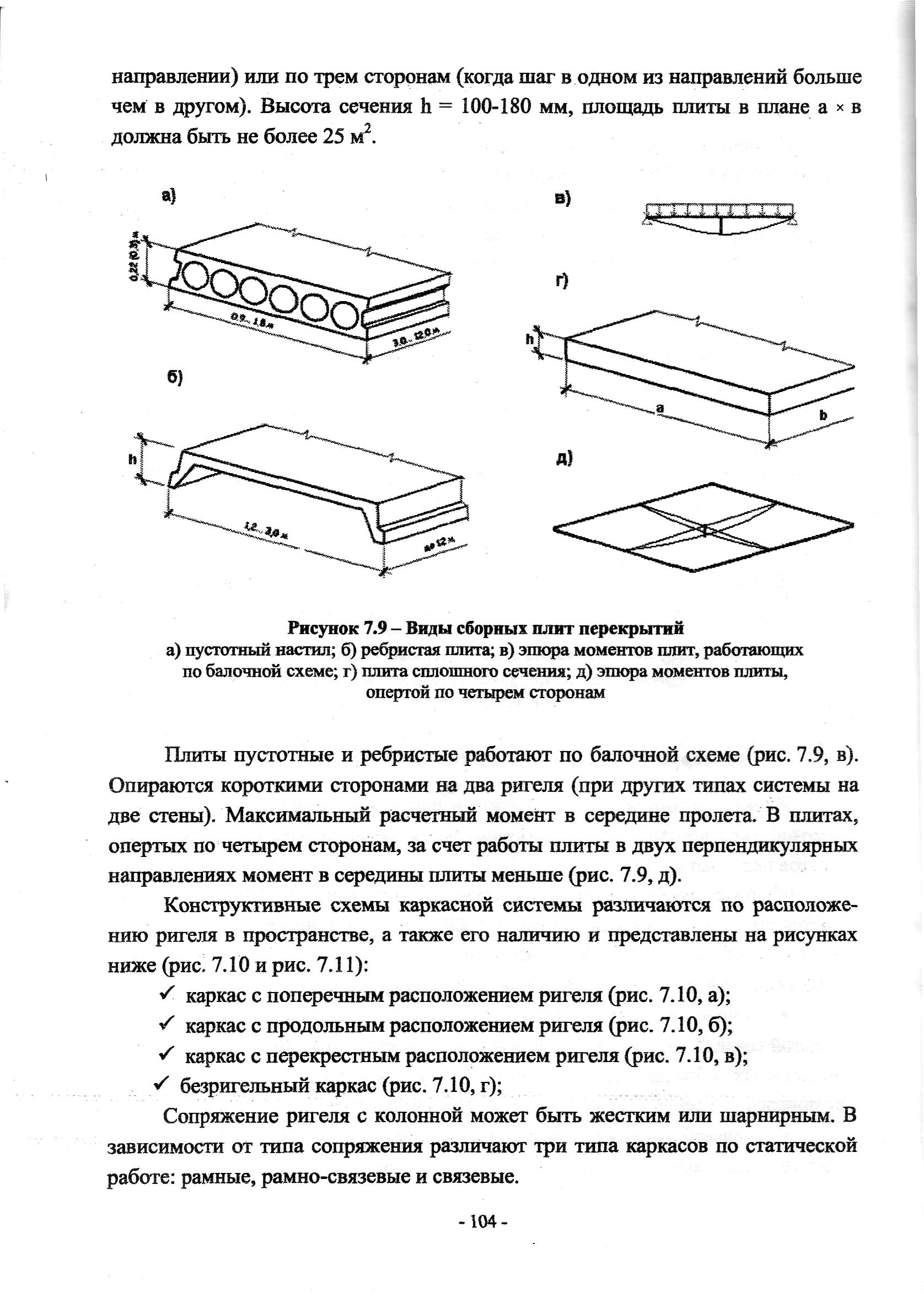

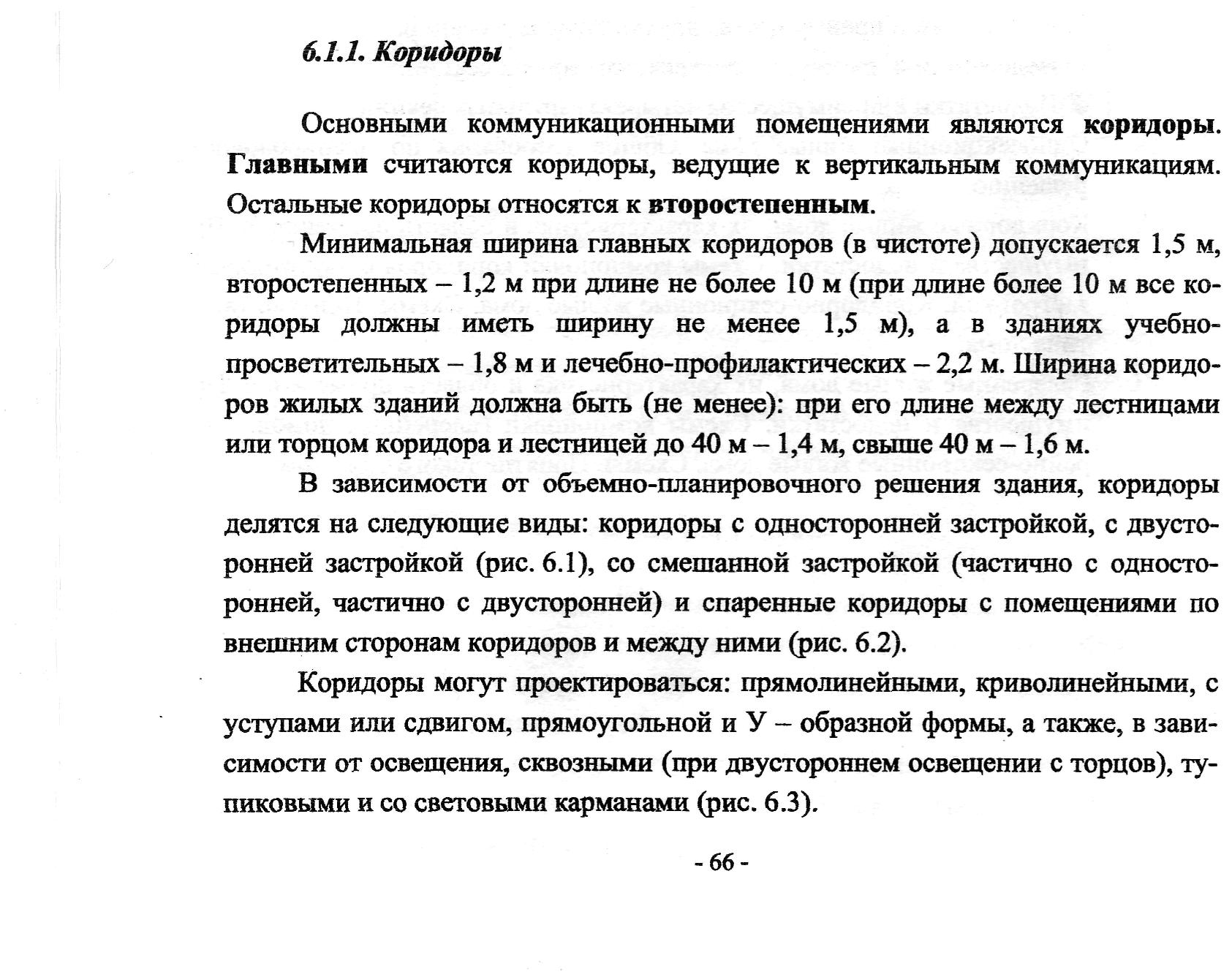

18. Сколько путей эвакуации необходимо предусматривать в жилом доме корридорного типа?

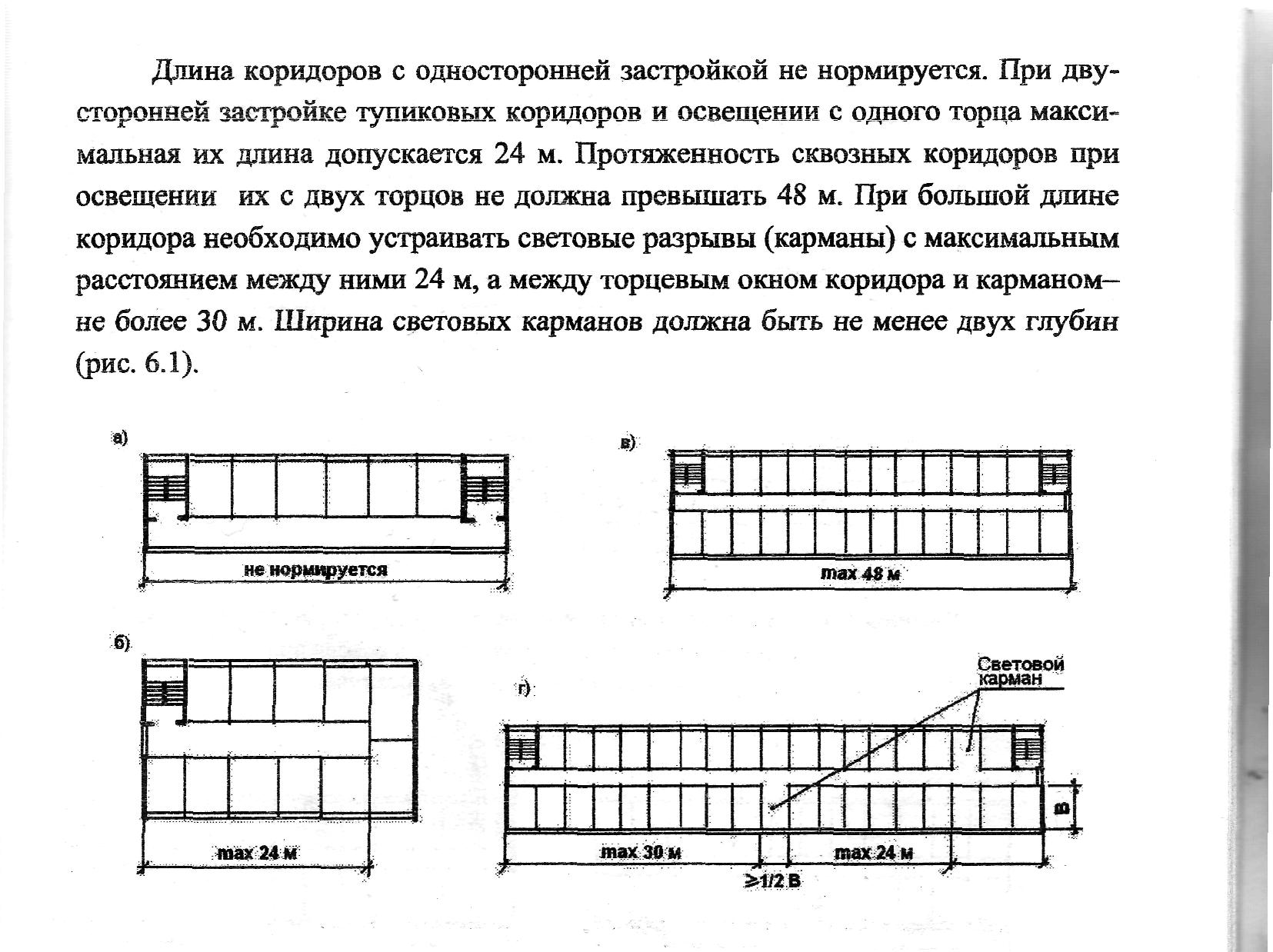

Как эти пути эвакуации должны быть организованны?

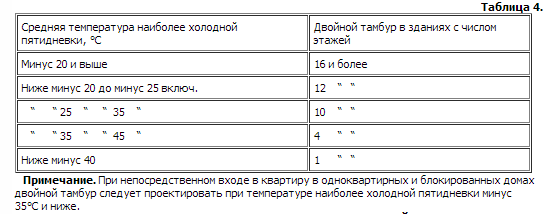

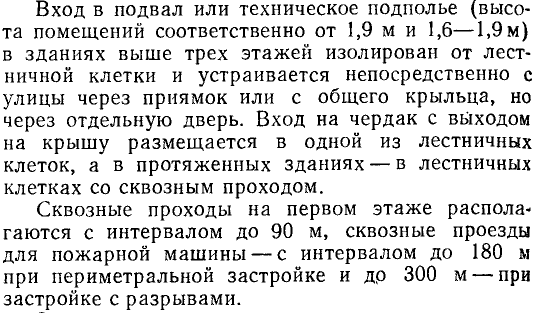

Как решается в жилом многоквартирном доме организация входа в подвал (техподполье) и жилую зону? По каким параметрам выбирается количество тамбуров в жилом здании и назначаются размеры тамбура?
В жилых зданиях количество тамбуров принимается в зависимости от этажности здания и района строительства по СНиП «Многоэтажные жилые здания». В индивидуальных домах одним из тамбуров может служить веранда.
На основании чего и по каким параметрам выбирается необходимость устройства лифтов в жилом здании и их количество? Зарисуйте варианты компоновки лифтов жилого многоквартирного дома.
На основании СНиП 2.08.01-89 «Жилые здания». В жилых зданиях с отметкой пола верхнего этажа от уровня планировочной отметки земли 14 м и более следует предусматривать лифты. В IА, IБ, IГ, IД и IVА климатических подрайонах и местностях, расположенных на высоте 1000 м и более над уровнем моря, лифты следует предусматривать в зданиях с отметкой пола верхнего этажа 12 м и более.
Для зданий, подлежащих строительству до 2000 г. в IА, IБ, IГ, IД и IVА климатических подрайонах, допускается предусматривать устройство лифтов при отметке пола верхнего этажа 13,5 м и не менее от планировочной отметки земли.
В жилых домах для престарелых и семей с инвалидами с отметкой пола верхнего этажа соответственно 8 м и более и 5 м и более следует предусматривать лифты.

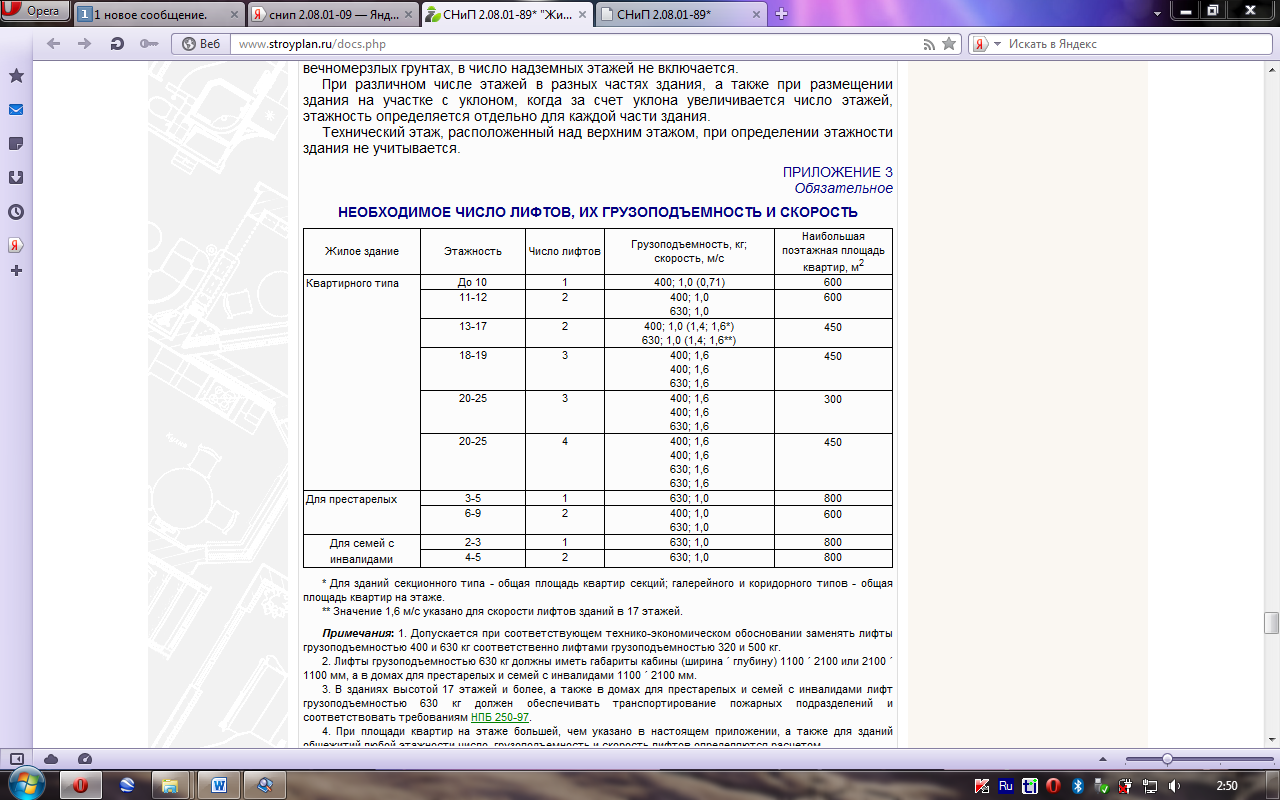

Необходимое число лифтов, их грузоподъемность и скорость в жилых зданиях различной этажности следует принимать в соответствии с обязательным приложением 3.
Допускается не предусматривать лифты при надстройке 5-этажных жилых зданий мансардным этажом при отметке надстраиваемого этажа не более 16 м.
Ширина площадки перед лифтом должна быть, м, не менее: для пассажирских лифтов грузоподъемностью 400 кг - 1,2; 630 кг с кабиной шириной 2100 и глубиной 1100 мм - 1,6; с кабиной шириной 1100 и глубиной 2100 мм - 2,1. Машинное помещение лифтов не допускается располагать непосредственно над жилыми комнатами, а также смежно с ними. Шахты лифтов не должны быть размещены смежно с жилыми комнатами.
Допускается при соответствующем технико-экономическом обосновании заменять лифты грузоподъемностью 400 и 630 кг соответственно лифтами грузоподъемностью 320 и 500 кг.
Лифты грузоподъемностью 630 кг должны иметь габариты кабины (ширина ´ глубину) 1100 ´ 2100 или 2100 ´ 1100 мм, а в домах для престарелых и семей с инвалидами 1100 ´ 2100 мм.
В зданиях высотой 17 этажей и более, а также в домах для престарелых и семей с инвалидами лифт грузоподъемностью 630 кг должен обеспечивать транспортирование пожарных подразделений и соответствовать требованиям НПБ 250-97.
При площади квартир на этаже большей, чем указано в настоящем приложении, а также для зданий общежитий любой этажности число, грузоподъемность и скорость лифтов определяются расчетом.
Минимальное число лифтов, их грузоподъемность и скорость для конкретного жилого здания определяется в зависимости от его типа, этажности и суммарной площади квартир на этаже по приложению 6 МГСН 3.01-96.
Минимальная граница этажности многоквартирных жилых домов, при которой следует устанавливать не менее одного лифта грузоподъемностью 630 кг - 4 этажа (отметка пола верхнего этажа 11,2 м). Применение данного типа лифта позволяет значительно повысить уровень комфорта жилища, обеспечивая возможность транспортировки крупногабаритных предметов.
Компоновка групп лифтов может быть как однорядной, так и двухрядной. При этом минимально нормируемая ширина лифтового холла зависит от компоновки групп лифтов и их грузоподъемности (таблица 13).
В одноквартирных или блокированных жилых домах лифты могут быть установлены, если это предусматривается заданием на проектирование.

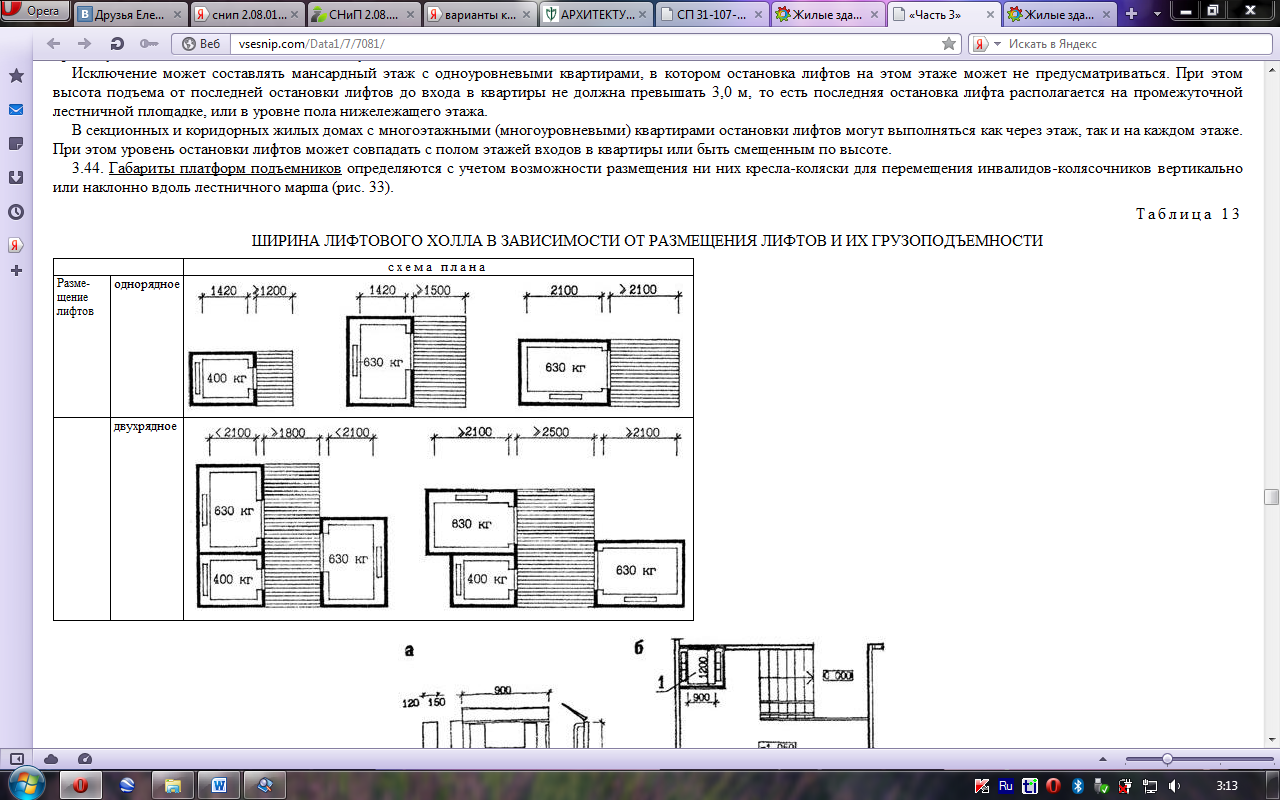

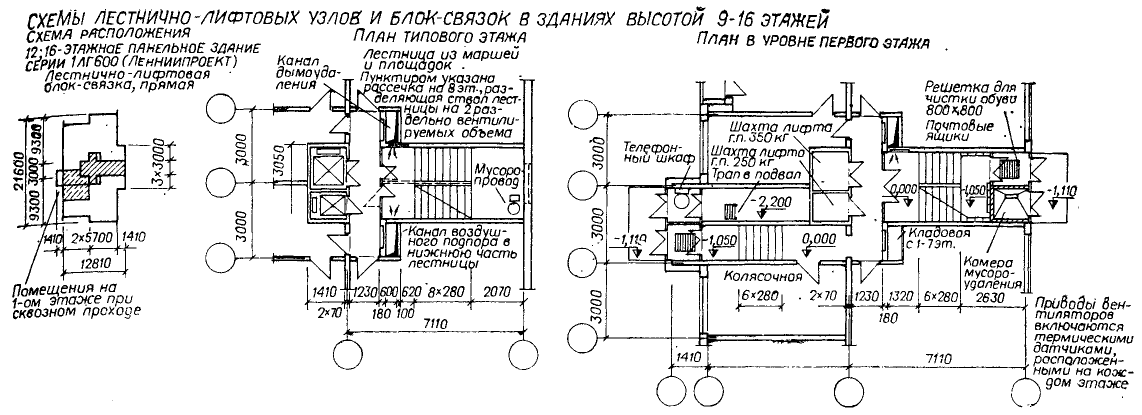

Варианты компоновки лифтов жилого многоквартирного дома
